Receptor Fotoelétrico IFM OGE700

Pré-visualizar: OGE700 IFM - Receptor Fotoelétrico Barreira Laser Automação Industrial 60m PNP M12 IP67

OGE700 IFM - Receptor Fotoelétrico Barreira Laser Automação Industrial 60m PNP M12 IP67

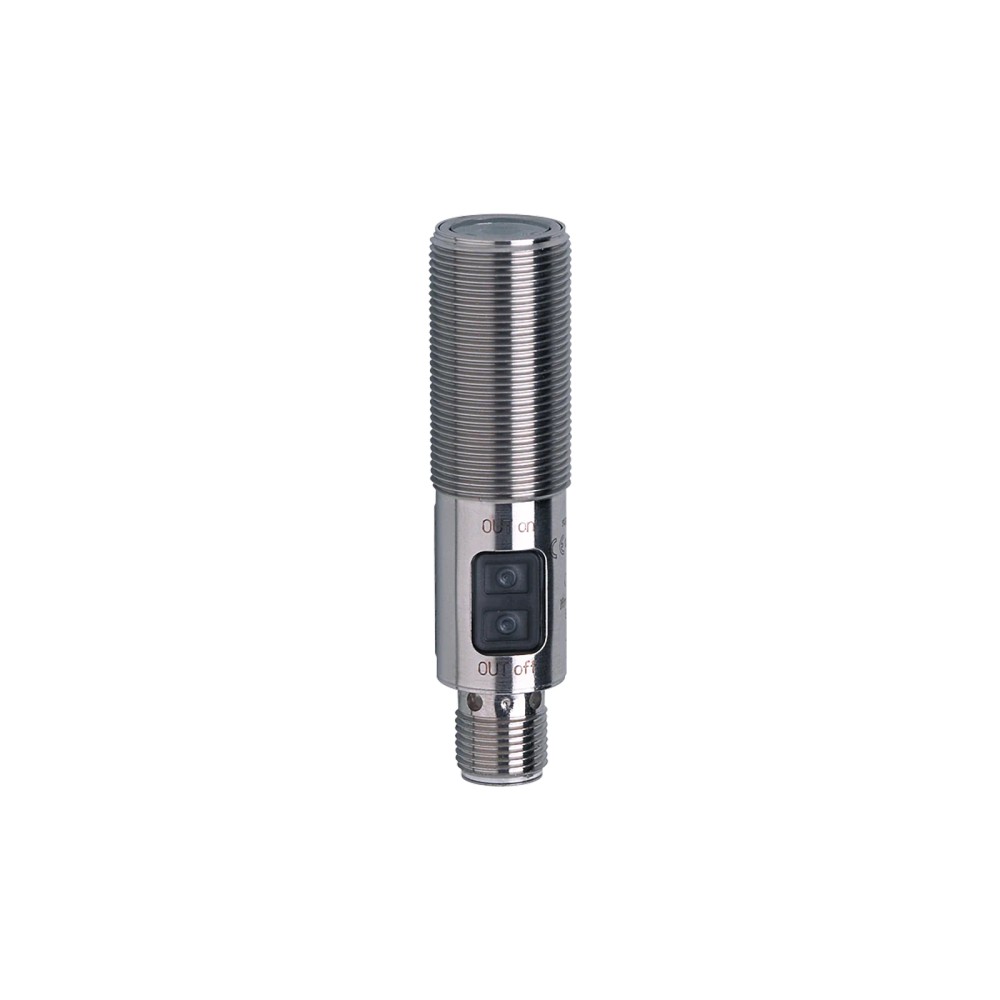

Imagem meramente ilustrativa

R$ 1.552,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGE700
EAN: 4021179173100
NCM do produto: 85365090

Destaques do Produto Alcance 60 metros...mais

Fechar menu

Saiba mais sobre: "OGE700 IFM - Receptor Fotoelétrico Barreira Laser Automação Industrial 60m PNP M12 IP67"

Destaques do Produto

Alcance

60 metros

Saída

PNP

Conexão

M12

Grau de Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGE700 IFM - Receptor Fotoelétrico Barreira Laser Automação Industrial 60m PNP M12 IP67

O OGE700 é um receptor fotoelétrico por barreira a laser da IFM, projetado para aplicações de automação industrial de alta precisão. Ele oferece um alcance de detecção de até 60 metros com tecnologia de luz vermelha visível. Destaca-se por sua robustez com proteção IP65/IP67 e saída PNP programável.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	OGE700
Alcance	60 m
Tipo de Saída	PNP
Conexão	M12
Proteção	IP65/IP67
Tensão	10-36V DC
Rosca	M18 x 1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com necessidade de grandes distâncias de detecção
Ambientes industriais com necessidade de proteção IP67
Sistemas de transporte e triagem de materiais

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de -10°C ou acima de 60°C
Uso sem o emissor correspondente compatível
Aplicações que exigem detecção de objetos menores que 3 mm a 60 metros

APLICAÇÕES E USO

Monitoramento de grandes distâncias em linhas de montagem
Detecção precisa de objetos em ambientes industriais, incluindo cenários com poeira ou umidade (IP67)
Sistemas de contagem ou verificação de posição em esteiras transportadoras longas

COMO ESCOLHER

Antes de comprar o OGE700 IFM - Receptor Fotoelétrico Barreira Laser Automação Industrial 60m PNP M12 IP67, verifique estes pontos:

Quando escolher o OGE700

Utilize este receptor quando houver necessidade de detecção laser de longa distância (até 60m) e robustez mecânica em aço inoxidável (316L).

Quando buscar alternativas

Se a aplicação exigir distâncias abaixo de 5 metros ou detecção de objetos metálicos sem necessidade de barreira óptica, considere sensores indutivos ou fotoelétricos difusos, que podem simplificar a instalação.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance	60 m	Capacidade máxima de detecção em ambiente industrial
Fonte de Luz	Luz vermelha (655 nm)	Comprimento de onda utilizado para o alinhamento e detecção
Diâmetro do objeto	3 mm	Tamanho mínimo detectável a 60 metros

Dados elétricos
Tensão de operação	10...36 DC V	Intervalo de alimentação aceitável
Tipo de saída	PNP	Lógica de chaveamento da saída
Frequência de comutação	1000 Hz	Velocidade de resposta para detecções rápidas

Condições ambientais
Grau de proteção	IP65, IP67	Resistência a entrada de poeira e água
Temperatura ambiente	-10...60 °C	Faixa de operação térmica

Dados mecânicos
Designação da rosca	M18 x 1	Padrão de montagem mecânica
Materiais	Aço inoxidável 1.4404 (316L)	Material do invólucro para resistência química

COMPATIBILIDADE

Comunicação

• Sinal digital (PNP)

Conexões

Elétrica Conector M12, codificação A, 4 polos

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes úmidos ou com jatos de água	✓	O sensor possui proteção IP67, sendo resistente à imersão temporária e jatos.
Detecção de objetos minúsculos	✓	Capaz de detectar objetos a partir de 3 mm a longas distâncias devido ao feixe laser.
Ambiente com temperatura > 60°C	✗	Excede a temperatura de operação especificada pelo fabricante.

INSTALAÇÃO

Como instalar o OGE700 IFM - Receptor Fotoelétrico Barreira Laser Automação Industrial 60m PNP M12 IP67

Verifique a compatibilidade do emissor correspondente ao receptor OGE700.
Fixe o sensor utilizando a rosca M18 e as porcas de fixação inclusas em um suporte estável.
Conecte o cabo padrão M12 de 4 polos, garantindo a vedação do conector.
Alinhe o receptor visualmente com o emissor, observando a luz vermelha.
Verifique o acionamento do LED amarelo de status ao interromper o feixe.
Ajuste a sensibilidade se necessário, conforme orientações do manual.

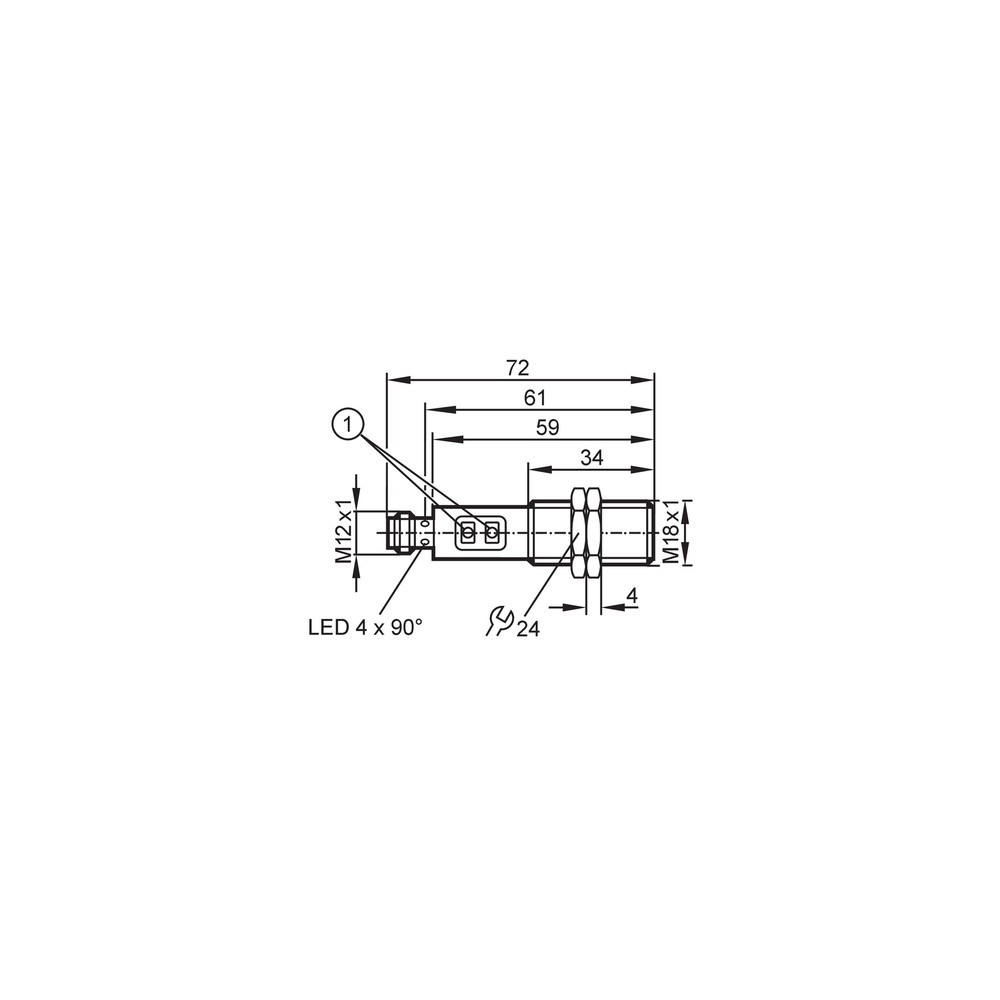

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou apresenta falha intermitente	Alinhamento inadequado com o emissor	Verificar se o LED amarelo de status acende ao remover o obstáculo e realinhar o feixe laser
Detecção falsa ou falha de detecção	Obstrução física ou sujeira na lente	Limpar a superfície óptica do sensor com pano macio e não abrasivo
Nenhuma indicação visual no sensor	Falha de alimentação	Medir a tensão no conector M12 (10-36V DC) e verificar continuidade dos cabos
O sensor atua de forma invertida ao esperado	Configuração incorreta do modo Claro/Escuro	Verificar a configuração programável da saída através da documentação do controlador

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGE700 da IFM?

O OGE700 é um receptor fotoelétrico de barreira a laser projetado para detecção precisa de objetos em linhas de automação, operando com alcance de até 60 metros.

O que vem na embalagem do OGE700?

O dispositivo acompanha 2 porcas de fixação para instalação direta em estruturas compatíveis com rosca M18.

Existe alguma limitação de ambiente para usar este sensor?

O sensor não deve ser utilizado em ambientes que excedam a temperatura de operação de -10 a 60 °C ou onde a radiação laser precise ser classificada fora da classe estabelecida.

Posso usar este sensor sozinho para detectar objetos?

Este dispositivo é um receptor de barreira; ele não funcionará sem um emissor correspondente que complete o feixe de luz vermelha necessário para a detecção.

O que fazer se o sensor parar de detectar objetos?

Sintomas de falha incluem a ausência de mudança no estado do LED amarelo de chaveamento ao bloquear o feixe; verifique primeiro o alinhamento óptico entre emissor e receptor.

Como diagnosticar falta de alimentação no sensor?

Se o LED de status não acende, verifique a continuidade da alimentação 10...36V DC no conector M12 e a polaridade correta dos pinos.

Devo escolher este sensor laser ou um sensor indutivo?

O OGE700 é uma solução laser dedicada a longas distâncias (60m). Sensores indutivos são preferíveis para proximidade metálica em curtas distâncias sem necessidade de alinhamento óptico.

Por que optar pelo OGE700 em vez de fotocélulas comuns?

O OGE700 utiliza tecnologia laser, sendo superior em precisão e alcance (60m) comparado a barreiras fotoelétricas de luz infravermelha padrão em aplicações de longa distância.

Qual o cuidado essencial na instalação?

Para garantir a detecção, certifique-se de que o feixe de luz vermelha esteja precisamente alinhado com o emissor e que a lente esteja limpa e livre de obstruções físicas.

Qual a procedência deste componente?

Este componente é um item de automação industrial, faturado diretamente pela IFM conforme diretrizes de fornecimento da marca.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo (vcc) quando ativo. (Ref.: Tipo de Saída)

Barreira a Laser

Princípio de funcionamento onde um feixe laser é emitido e detectado, permitindo alcances longos e alta precisão. (Ref.: Tecnologia)

Conexão M12

Padrão de conexão industrial circular de 12mm de diâmetro, garantindo vedação e robustez. (Ref.: Tipo de Conexão)

IP67

Grau de proteção contra poeira e submersão temporária em água. (Ref.: Grau de Proteção)

Modo Claro/Escuro

Configuração que define se a saída ativa com a presença (luz) ou ausência (sombra) de sinal. (Ref.: Modo de Comutação)
