Receptor Fotoelétrico IFM OGE501

Pré-visualizar: OGE501 IFM - Receptor Fotoelétrico IFM Automação Industrial Barreira 25m PNP M12

OGE501 IFM - Receptor Fotoelétrico IFM Automação Industrial Barreira 25m PNP M12

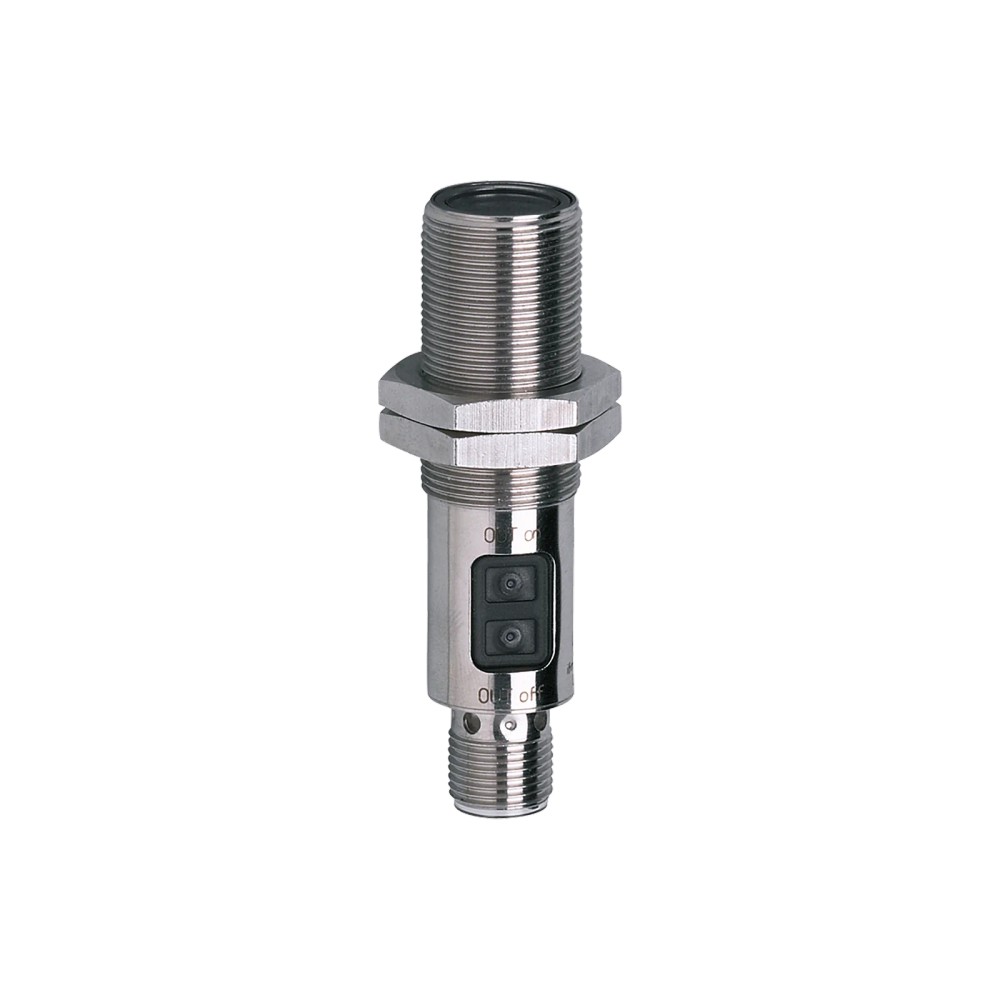

Imagem meramente ilustrativa

R$ 1.330,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGE501
EAN: 4021179305563
NCM do produto: 85365090

Destaques do Produto Princípio de Funcionamento...mais

Fechar menu

Saiba mais sobre: "OGE501 IFM - Receptor Fotoelétrico IFM Automação Industrial Barreira 25m PNP M12"

Destaques do Produto

Princípio de Funcionamento

Barreira

Alcance Máximo

25 m

Tipo de Saída

PNP

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Receptor Fotoelétrico IFM OGE501 - Barreira 25m PNP M12

O receptor fotoelétrico OGE501 é um componente industrial de alta precisão para detecção por barreira óptica com alcance de até 25 metros. Projetado para automação industrial, utiliza luz vermelha e conexão M12 para fácil integração. Possui saída PNP com comutação programável claro/escuro e invólucro robusto IP67.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	25 m
Saída	PNP
Conexão	M12
Proteção	IP67
Comutação	Claro/Escuro
Tensão	10-36V DC
Frequência	1000 Hz
Dimensões	M18

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de longa distância (até 25m)
Aplicações em linhas de montagem onde é necessária a detecção de presença confiável
Ambientes industriais com necessidade de proteção IP67
Sistemas de automação utilizando protocolo PNP

⚠ Considere outro se precisa de:

Ambientes com poeira densa ou névoa que obstruam totalmente o feixe de luz
Uso como sensor de reflexão difusa (sem o emissor par)
Aplicação em áreas com vibração mecânica extrema sem suportes antivibratórios
Conexões elétricas que excedam a tensão nominal de 36V DC

APLICAÇÕES E USO

Linhas de envase e esteiras transportadoras de longa distância.
Detecção de presença de paletes em sistemas logísticos.
Sistemas de segurança de acesso em áreas industriais controladas.
Automação de máquinas de corte e embalagem.

COMO ESCOLHER

Antes de comprar o Receptor Fotoelétrico IFM OGE501 - Barreira 25m PNP M12, verifique estes pontos:

Quando escolher o OGE501

Ideal para aplicações de detecção onde o transmissor e o receptor podem ser instalados em lados opostos de uma esteira ou área de até 25m, exigindo confiabilidade em ambientes industriais.

Quando buscar outra alternativa

Se a aplicação exigir detecção a curta distância em locais com espaço limitado, um sensor de proximidade indutivo ou capacitivo pode ser mais adequado, ou se for necessário um sensor de reflexão difusa, utilize a série IFM OGS.

ESPECIFICAÇÕES TÉCNICAS

Desempenho Óptico
Princípio de funcionamento	Barreira	Tipo de detecção de longo alcance
Alcance	25 m	Distância máxima de operação entre emissor e receptor

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação tolerada
Saída de comutação	PNP	Configuração da carga elétrica
Corrente máxima	150 mA	Limite de carga da saída

Dados Mecânicos
Conexão	M12	Padrão físico de conexão de 4 pinos
Dimensões	M18 x 1 / L = 72 mm	Dimensões físicas para montagem
Grau de proteção	IP 67	Estanqueidade e resistência ambiental

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (PNP)

Conexões

Elétrica M12, 4 pinos

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com poeira moderada	✓	O princípio de barreira oferece maior reserva de ganho que outros tipos de sensores.
Detecção de objetos translúcidos	✗	Objetos transparentes podem não interromper o feixe adequadamente; recomenda-se sensores específicos para objetos transparentes.

INSTALAÇÃO

Como instalar o Receptor Fotoelétrico IFM OGE501 - Barreira 25m PNP M12

Verifique se a tensão de alimentação está entre 10 e 36V DC.
Fixe o corpo roscado M18 no suporte utilizando as porcas inclusas.
Alinhe o receptor com o respectivo transmissor de barreira IFM.
Conecte o cabo M12 de 4 pinos observando o esquema elétrico.
Ajuste o foco/alinhamento até que o LED amarelo indique o estado de comutação correto.
Teste a detecção obstruindo o feixe para verificar a resposta do PLC.

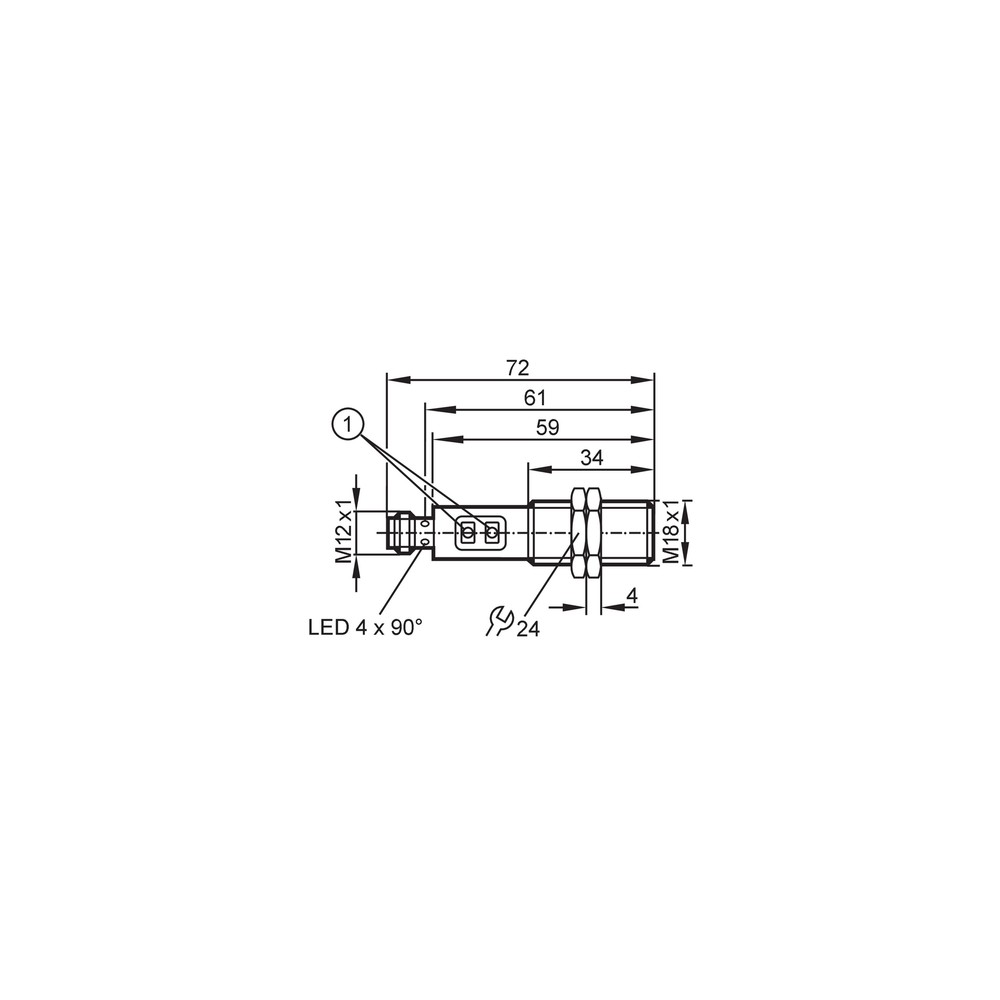

Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o status do LED ao bloquear o feixe	Desalinhamento óptico entre transmissor e receptor	Verificar se o feixe de luz vermelha está atingindo o centro da lente do receptor
Atuação intermitente ou sinal de falha constante	Obstrução física ou contaminação da lente	Limpar a superfície da lente com pano macio e verificar se não há acúmulo de detritos
Sensor inoperante ou comportamento errático	Tensão de alimentação fora da faixa especificada (10-36V DC)	Medir a voltagem nos pinos do conector M12 com um multímetro
Saída comutando de forma inversa ao esperado	Configuração incorreta do modo Claro/Escuro	Verificar a programação do modo no PLC ou via software de configuração

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico OGE501 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGE501 da IFM?

O OGE501 é um receptor fotoelétrico por barreira desenvolvido pela IFM, projetado para detecção de presença ou posição em automação industrial, operando com luz vermelha e alcance de até 25 metros.

O que vem na caixa ao comprar este sensor?

Ele acompanha duas porcas de fixação para instalação direta em roscas M18.

O sensor OGE501 pode ser usado para detectar objetos por reflexão simples?

Este modelo não é indicado para ambientes onde a contaminação extrema da lente excede a capacidade de compensação do feixe, ou para aplicações que requerem detecção por reflexão difusa sem um transmissor dedicado.

Posso utilizar este receptor sozinho sem um transmissor?

Não, este componente é um receptor. Ele deve ser utilizado obrigatoriamente com o transmissor correspondente da linha de barreira para completar o feixe óptico.

O que fazer se o sensor não estiver chaveando?

O sintoma comum é o LED amarelo de status de chaveamento não alterar seu estado mesmo com o feixe desobstruído. A causa provável é o desalinhamento óptico ou falha na alimentação elétrica de 10-36V DC.

Como diagnosticar uma falha de sinal de saída?

Verifique a continuidade do cabo M12 e a tensão de saída PNP. Se o sinal de saída estiver ausente sob luz, confirme se o modo de comutação claro/escuro está configurado corretamente.

Devo escolher este modelo ou um sensor de reflexão difusa?

A escolha depende da distância. O OGE501 é otimizado para longas distâncias (até 25m) em modo barreira, sendo mais estável que sensores de reflexão difusa em ambientes industriais com poeira ou névoa.

Este modelo substitui versões antigas do sensor OGE501?

O OGE501 é a peça de substituição direta para o SKU OGE501. Versões anteriores podem exigir verificação da pinagem do conector M12 para garantir compatibilidade.

Quais cuidados ter na instalação física?

A montagem exige o alinhamento preciso entre emissor e receptor. Deve-se garantir que as porcas de fixação estejam bem apertadas e que a lente não esteja obstruída por acúmulo excessivo de detritos.

Qual a procedência deste sensor?

O produto é original de fabricação IFM. A logística e o despacho são gerenciados pela rede do fabricante conforme disponibilidade do estoque.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de transistor onde o sinal de comutação é positivo (positivo comutado). (Ref.: Saída de comutação)

Barreira

Princípio de funcionamento onde o emissor e receptor são unidades separadas. (Ref.: Princípio de funcionamento)

M12

Padrão de conector circular de 12mm de diâmetro para conexão elétrica industrial. (Ref.: Conexão elétrica)

IP67

Grau de proteção contra poeira e imersão temporária em água. (Ref.: Proteção IP)

Luz Vermelha

Fonte de luz visível utilizada para facilitar o alinhamento óptico durante a instalação. (Ref.: Tipo de luz)
