Receptor Fotoelétrico IFM OGE500

Pré-visualizar: OGE500 IFM - Receptor Fotoelétrico IFM Automação Industrial PNP 25m M12 IP67

OGE500 IFM - Receptor Fotoelétrico IFM Automação Industrial PNP 25m M12 IP67

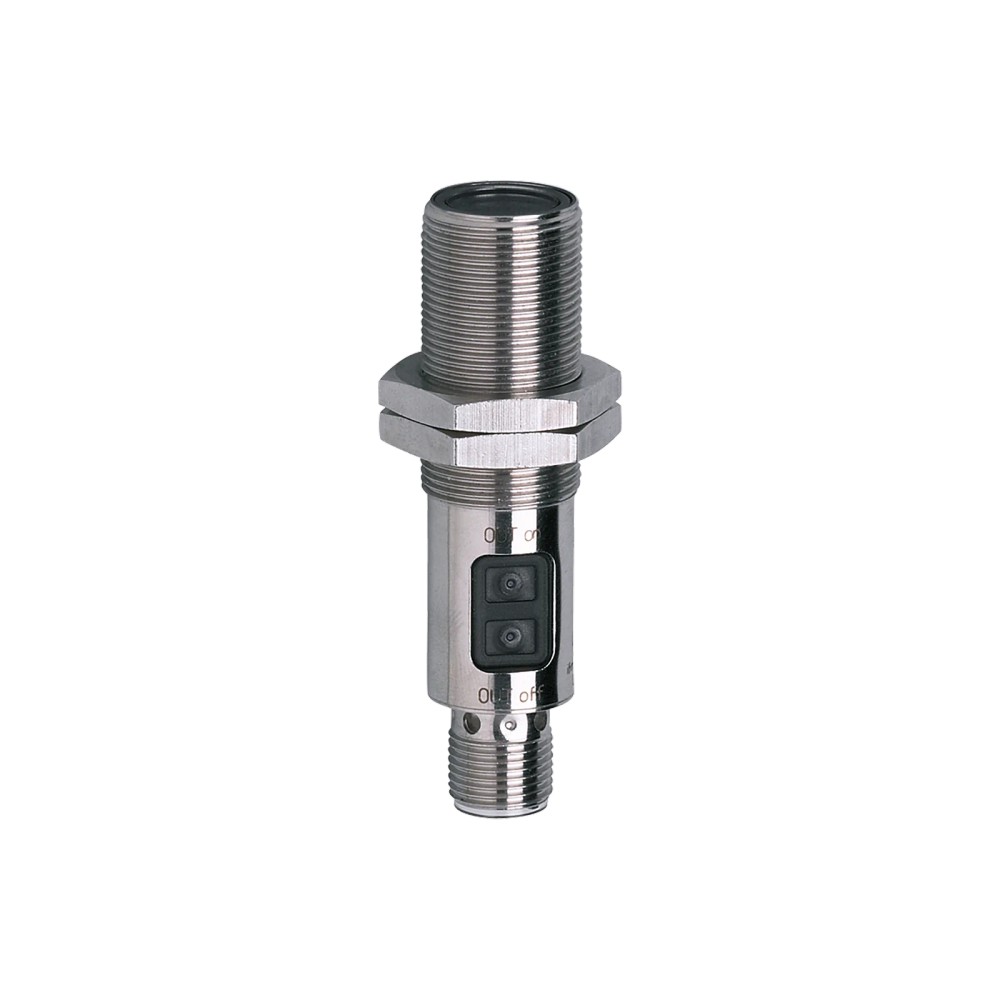

Imagem meramente ilustrativa

R$ 1.330,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGE500
EAN: 4021179173094
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "OGE500 IFM - Receptor Fotoelétrico IFM Automação Industrial PNP 25m M12 IP67"

Destaques do Produto

Alcance de detecção

Inferior a 25 m

Saída de comutação

PNP

Tensão de operação

10...36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Modo de comutação

Claro/Escuro programável

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Receptor fotoelétrico por barreira IFM OGE500, PNP, alcance de detecção < 25 m, conexão M12, IP67

O IFM OGE500 é um receptor fotoelétrico para sistemas de detecção por barreira em automação industrial. Recebe luz vermelha e comuta uma saída PNP quando ocorre a condição de detecção configurada. Seu alcance de detecção é inferior a 25 m, e o modo Claro/Escuro é programável. A conexão elétrica é M12 e o invólucro tem proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Receptor fotoelétrico por barreira
Princípio de funcionamento	Barreira
Alcance de detecção	< 25 m
Tipo de luz	Vermelha; comprimento de onda de 624 nm
Saída	PNP; modo Claro/Escuro programável
Tensão de operação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP67
Invólucro e dimensões	Rosca M18 x 1; comprimento 72 mm
Peso	50 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de detecção fotoelétrica por barreira em automação industrial cuja distância de detecção esteja dentro do alcance especificado (< 25 m).
Instalações que requeiram saída PNP e permitam alimentação entre 10 e 36 V DC.
Aplicações em que a comutação Claro/Escuro programável e a conexão M12 de 4 contatos sejam compatíveis com o circuito existente.

⚠ Considere outro se precisa de:

Não selecionar para uma instalação cujo alcance necessário seja igual ou superior a 25 m: a ficha informa alcance de detecção < 25 m.
Não conectar a uma entrada que exija saída NPN sem validar uma interface compatível; o OGE500 tem saída PNP.
Não presumir compatibilidade com um conector ou pinagem diferente de M12 codificação A, 4 contatos; confirmar o cabo e a pinagem no datasheet antes da ligação.

APLICAÇÕES E USO

Aplicação informada na ficha: automação industrial com detecção fotoelétrica por barreira, respeitando alcance inferior a 25 m e os requisitos elétricos do circuito.
Possibilidade de uso: monitoramento de passagem ou presença em uma linha industrial quando a arquitetura de detecção for por barreira e o circuito aceitar a saída PNP. Validar o alinhamento óptico e a lógica Claro/Escuro na aplicação real.
O produto é um receptor; a ficha fornecida não identifica o transmissor correspondente nem detalha as condições de montagem do conjunto. Consulte o fabricante para confirmar a combinação de transmissor e receptor.
A operação deve permanecer dentro da tensão de 10...36 V DC e da temperatura ambiente de -25...80 °C especificadas. O alcance indicado é < 25 m.

COMO ESCOLHER

Antes de comprar o Receptor fotoelétrico por barreira IFM OGE500, PNP, alcance de detecção < 25 m, conexão M12, IP67, verifique estes pontos:

Escolha o OGE500 quando

A aplicação utilizar detecção por barreira, exigir receptor com saída PNP, operar com alimentação de 10...36 V DC e tiver distância de detecção inferior a 25 m. Confirme também compatibilidade do M12 de 4 contatos com o cabeamento instalado.

Considere outra configuração quando

A entrada do sistema exigir NPN, a distância requerida for igual ou superior a 25 m ou a conexão elétrica não corresponder a M12 codificação A de 4 contatos. Nesses casos, compare os requisitos da instalação com a ficha de outra versão; não presuma equivalência entre modelos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante informada no anúncio.
Modelo / SKU / part number	OGE500	Código do produto.
GTIN	4021179173094	Identificador comercial informado na ficha.
Tipo de produto	Receptor fotoelétrico por barreira	Função do componente.
Princípio de funcionamento	Sensores fotoelétricos por barreira	Princípio declarado para a detecção.
Aplicação indicada na ficha	Aplicações industriais / automação industrial	Campo de aplicação informado no cadastro.
Norma EMC	EN 60947-5-2	Referência normativa EMC informada nos dados do produto.

Dados ópticos e detecção
Transmissor / receptor	Receptor	O produto é o receptor do sistema por barreira.
Tipo de luz	Luz vermelha	Fonte de luz especificada para o sensor.
Comprimento de onda	624 nm	Comprimento de onda informado na ficha.
Alcance de detecção	< 25 m	Limite de alcance declarado; não representa alcance igual ou superior a 25 m.
Alcance ajustável	Sim	A ficha informa alcance/alcance de detecção ajustável.

Dados elétricos e proteção
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	11 mA	Valor informado na ficha.
Classe de proteção	II	Classe declarada nos dados técnicos.
Observação de alimentação	Supply class 2 conforme cULus	Observação de tensão de serviço registrada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada para o produto.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito declarada.
Proteção contra inversão de polaridade	Sim	Proteção informada na ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Modo de comutação	Claro/Escuro, programável	Modo de comutação selecionável por programação.
Ajuste de fábrica	Obscurecimento	Configuração inicial informada na ficha.
Frequência de comutação DC	1000 Hz	Frequência de comutação especificada para operação em DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado para a saída DC.
Corrente máxima constante da saída de comutação DC	150 mA; 200 mA até 60 °C	Limite de corrente contínua informado; o valor de 200 mA é indicado para a condição até 60 °C.

Conexões e interface
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conexão e configuração informados; consultar o datasheet para a pinagem.
Protocolo de comunicação	Não informado	A ficha especifica saída de comutação PNP, sem protocolo de comunicação.

Condições ambientais e durabilidade
Grau de proteção	IP67	Grau de proteção informado para o invólucro.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
MTTF	786 anos	Valor MTTF declarado na ficha; não deve ser interpretado como período de garantia ou vida útil assegurada.

Dados mecânicos e materiais
Forma construtiva	Invólucro roscado	Descrição da construção do invólucro.
Rosca do invólucro	M18 x 1	Dimensão mecânica da rosca do invólucro.
Comprimento	72 mm	Comprimento indicado na ficha para a forma M18 x 1.
Materiais	1.4404 (aço inoxidável / 316L); PA; LCP; EPDM; TPU	Materiais informados para o produto; a ficha não associa cada material a uma peça específica.
Material do protetor frontal	PMMA	Material declarado para o protetor frontal.
Peso	50 g	Peso informado nos atributos técnicos.

Elementos de operação e indicação
Botão de programação	1	Quantidade de botões de programação declarada.
LED de diagnóstico	1 LED amarelo para status de chaveamento	Indicação visual de estado especificada.

Dados comerciais e acessórios
Quantidade na embalagem	1 peça	Quantidade por embalagem informada.
Acessório incluído	2 porcas de fixação	A ficha informa duas porcas de fixação como material incluído.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha; a saída especificada é de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos. Saída PNP. Tensão de operação de 10...36 V DC. Consulte o datasheet para confirmar a atribuição de pinos e o esquema de ligação antes da instalação.

Processo Não há conexão de processo informada. A indicação M18 x 1 refere-se à forma construtiva roscada do invólucro, não a uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal de comutação PNP e alimentação de 10...36 V DC	✓	Esses requisitos correspondem à saída e à faixa de tensão de operação especificadas para o OGE500; confirme a pinagem no datasheet.
Sistema de detecção por barreira com distância inferior a 25 m	✓	O produto é um receptor fotoelétrico por barreira e tem alcance de detecção especificado como < 25 m.
Entrada que exige saída NPN, sem interface de adaptação validada	✗	A ficha especifica saída PNP, não NPN.
Aplicação que exige alcance igual ou superior a 25 m	✗	O alcance informado é inferior a 25 m.
Cabeamento M12 cuja codificação, número de contatos ou pinagem não tenha sido confirmado	✗	A ficha informa M12 codificação A e 4 contatos; a compatibilidade mecânica e a ligação elétrica devem ser verificadas separadamente.

INSTALAÇÃO

Como instalar o Receptor fotoelétrico por barreira IFM OGE500, PNP, alcance de detecção < 25 m, conexão M12, IP67

Confirme no datasheet que a saída PNP, a alimentação de 10...36 V DC e a conexão M12 de 4 contatos atendem ao circuito.
Verifique a posição de montagem e a rosca M18 x 1; use as duas porcas de fixação incluídas, sem exceder condições de aperto não especificadas na ficha.
Desenergize o circuito antes de conectar o sensor.
Conecte o M12 codificação A e confirme a pinagem no esquema do datasheet; não deduza a função dos contatos apenas pelo número de pinos.
Alinhe o receptor com o transmissor compatível do sistema por barreira e confirme a condição de detecção na aplicação.
Configure o modo Claro/Escuro conforme a lógica desejada e verifique o estado de chaveamento pelo LED amarelo.

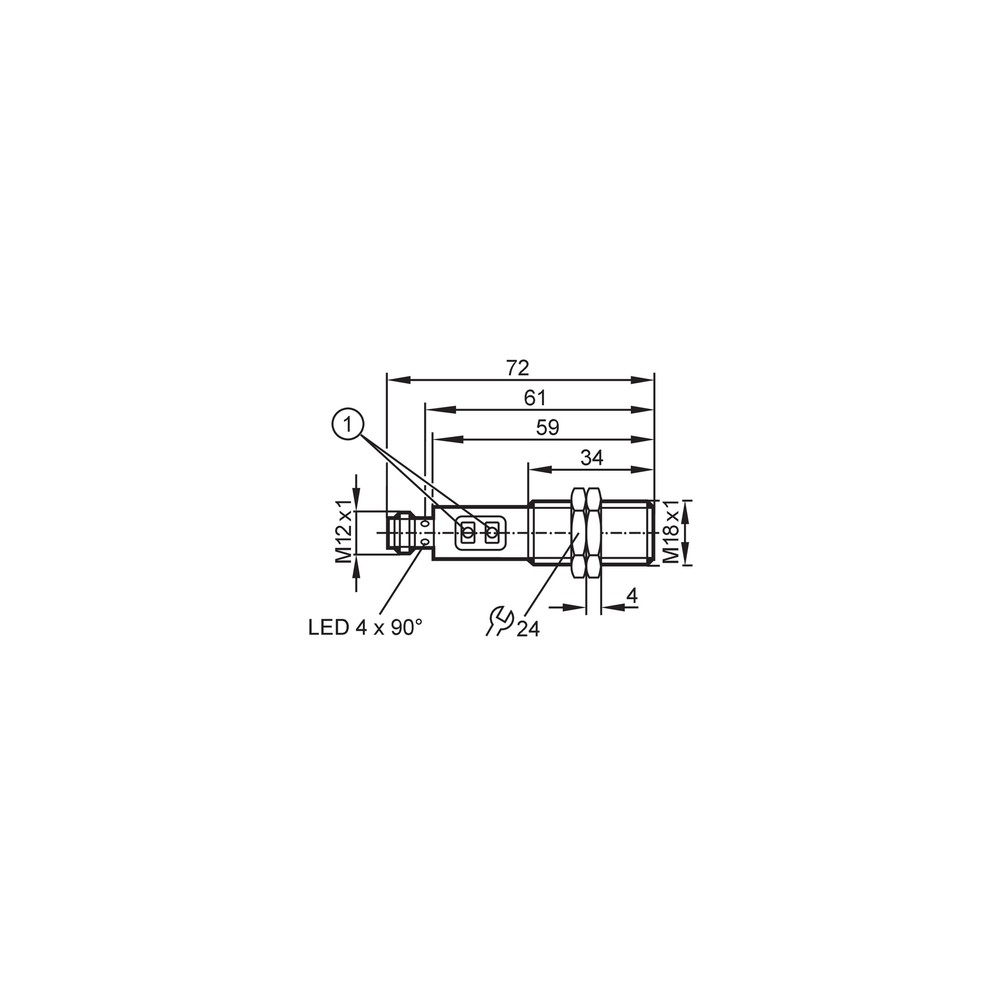

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o objeto passa pela área de detecção.	Desalinhamento entre receptor e transmissor, condição de detecção não atendida ou configuração Claro/Escuro incompatível com a lógica esperada.	Verifique o alinhamento do sistema por barreira, a presença do transmissor correspondente e a configuração do modo de comutação; observe o LED amarelo de status.
A entrada do controlador não reconhece o sinal do sensor.	Incompatibilidade entre saída PNP e tipo de entrada, alimentação fora da faixa especificada ou ligação incorreta dos contatos M12.	Confirme que a entrada aceita PNP, meça a alimentação para verificar se está entre 10 e 36 V DC e confira a pinagem no datasheet.
O estado indicado não corresponde à presença ou ausência do alvo.	Modo Claro/Escuro programado diferente da lógica exigida pela aplicação.	Verifique a configuração atual e ajuste o modo Claro/Escuro pelo botão de programação conforme o procedimento do fabricante.
Detecção instável ou ausente na distância de trabalho.	Distância fora do alcance especificado, alinhamento inadequado ou condições de instalação que afetam a recepção óptica.	Confirme que a distância é inferior a 25 m, revise o alinhamento entre transmissor e receptor e consulte o datasheet para as condições de instalação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM OGE500 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGE500 e para que serve?

É um receptor fotoelétrico por barreira para aplicações de automação industrial. Ele fornece uma saída de comutação PNP e permite programar o modo Claro/Escuro.

O que preciso verificar para ligar o OGE500 ao meu controlador?

O controlador deve aceitar uma saída PNP e a alimentação deve estar entre 10 e 36 V DC. Confirme também a compatibilidade do M12 codificação A de 4 contatos e consulte o datasheet para a pinagem.

O produto vem com algum acessório?

A ficha informa que acompanham o produto duas porcas de fixação. O transmissor do sistema por barreira não está listado como item incluído.

Posso usar este receptor se meu controlador exige saída NPN?

A ficha especifica saída PNP, não NPN. Não ligue diretamente a uma entrada que exija NPN sem validar uma interface de adaptação compatível.

O OGE500 atende uma aplicação que exige detecção a 25 m ou mais?

A ficha especifica alcance de detecção inferior a 25 m. Portanto, não é indicado para uma exigência igual ou superior a 25 m.

O sensor está alimentado, mas a saída não comuta: o que verifico antes de trocar?

Verifique o alinhamento do conjunto por barreira, a presença do transmissor correspondente e a configuração Claro/Escuro. Observe também o LED amarelo de status de chaveamento.

O controlador não reconhece o sinal do OGE500; qual é a causa provável?

Uma causa possível é a entrada não ser compatível com PNP ou a ligação M12 estar incorreta. Confirme o tipo de entrada, a tensão de alimentação e a pinagem no datasheet antes de substituir o sensor.

Devo comprar somente o receptor ou um conjunto completo por barreira?

O anúncio identifica o OGE500 como receptor e informa duas porcas de fixação incluídas; não lista um transmissor. Se a instalação ainda não tiver um transmissor compatível, confirme com o fabricante qual componente deve completar o sistema.

Como instalar e ajustar o modo Claro/Escuro?

Monte o receptor pela rosca M18 x 1, alinhe-o ao transmissor e conecte o M12 conforme a pinagem do datasheet. Use o botão de programação para configurar o modo e confirme o estado pelo LED amarelo.

Que cuidado devo ter com a instalação elétrica?

Desenergize o circuito antes da ligação e confirme alimentação de 10...36 V DC, saída PNP e pinagem M12 no datasheet. A ficha não fornece aqui uma pinagem detalhada, portanto não atribua funções aos contatos por suposição.

GLOSSÁRIO TÉCNICO

Sensor fotoelétrico por barreira

Sistema de detecção em que um receptor recebe a luz de um transmissor; a interrupção ou alteração da recepção participa da comutação. (Ref.: princípio de funcionamento: barreira.)

PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada elétrica do controlador. (Ref.: função elétrica: PNP.)

Modo Claro/Escuro

Configuração programável que define a lógica de comutação em função da condição de luz recebida. (Ref.: modo de comutação Claro/Escuro programável.)

IP67

Grau de proteção declarado para o invólucro. (Ref.: grau de proteção IP67.)

M12 codificação A

Especificação da conexão elétrica do produto, com 4 contatos. (Ref.: conexão elétrica: 1 x M12, codificação A, 4 contatos.)
