R$ 1.227,84
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: OGE381
- EAN: 4021179267229
- NCM do produto: 85365090
Destaques do Produto
Princípio de detecção...mais
Saiba mais sobre: "OGE381 IFM - Receptor Fotoelétrico Barreira Indústria Alimentícia IO-Link M18 15m PNP"
Destaques do Produto
Princípio de detecção
Barreira; este item é o receptor e não o transmissor.
Alcance
Detecção especificada para < 15 m.
Saída
PNP, comutação com luz.
Comunicação
IO-Link 1.1 e Modo SIO.
Conexão elétrica
M12 codificação A, 4 contatos.
Alimentação
10...30 V DC.
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

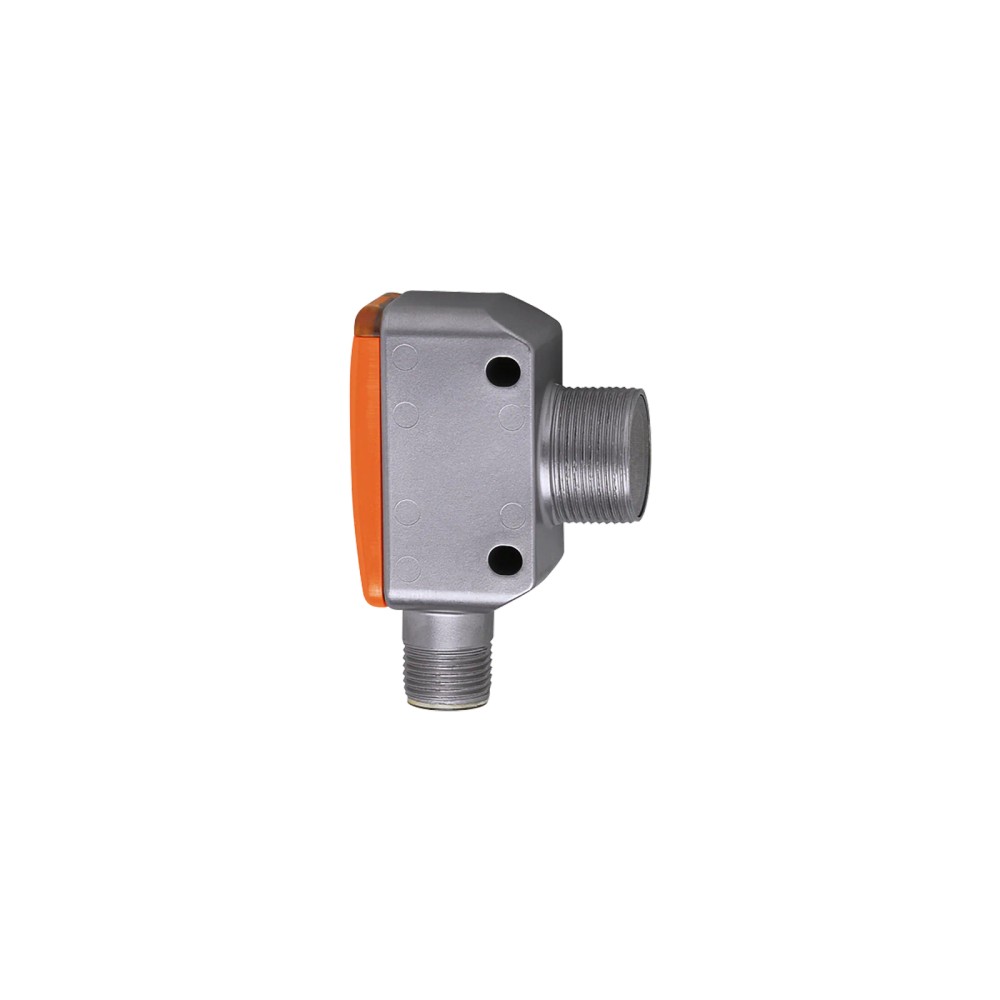

Sobre o Receptor fotoelétrico por barreira IFM OGE381, IO-Link, PNP, alcance de 15 m, conexão M12
O IFM OGE381 é um receptor fotoelétrico para sistemas de detecção por barreira, destinado à indústria alimentícia e de bebidas. Opera com luz vermelha e saída PNP com comutação com luz, com alcance de detecção inferior a 15 m. Possui comunicação IO-Link 1.1 e conexão elétrica M12 de 4 contatos.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Receptor fotoelétrico por barreira |
| Alcance de detecção | < 15 m |
| Saída / função | PNP; comutação com luz |
| Comunicação | IO-Link 1.1; Modo SIO: sim |
| Tensão de operação | 10...30 V DC |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Grau de proteção | IP 65, IP 67, IP 68, IP 69K |
| Temperatura ambiente | -25...80 °C |
| Frequência de comutação | 1000 Hz |
| Dimensões / invólucro | 52,9 x 20 x 34,6 mm; retangular com rosca M18 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas fotoelétricos por barreira que utilizem este receptor com um transmissor compatível, respeitando o alcance especificado inferior a 15 m.
- Aplicações de detecção na indústria alimentícia e de bebidas, conforme a área de aplicação indicada pelo fabricante.
- Instalações que necessitem de saída PNP e/ou comunicação IO-Link 1.1, com alimentação de 10...30 V DC e conexão M12 codificação A de 4 contatos.
⚠ Considere outro se precisa de:
- Não selecionar como sistema completo sem confirmar a disponibilidade de um transmissor de barreira compatível: o OGE381 é identificado como receptor.
- Não usar quando a alimentação disponível estiver fora da faixa de 10...30 V DC ou quando a entrada do controlador não for compatível com saída PNP.
- Não especificar para distância de detecção igual ou superior a 15 m; o alcance informado é < 15 m.
APLICAÇÕES E USO
- Aplicação comprovada: detecção fotoelétrica na indústria alimentícia e de bebidas, usando o OGE381 como receptor de uma barreira óptica e respeitando o alcance especificado inferior a 15 m.
- Possibilidade condicionada à validação do projeto: monitoramento de presença ou passagem em uma linha de produção, desde que o sistema inclua transmissor compatível, alinhamento óptico adequado e entrada de controle compatível com PNP.
- Possibilidade condicionada à validação do processo: integração de dados de identificação, diagnóstico e contagem via IO-Link, usando master port classe A e configuração compatível com IO-Link 1.1.
- A ficha indica graus de proteção IP 65, IP 67, IP 68 e IP 69K; confirme no datasheet as condições de instalação e ensaio aplicáveis ao ambiente específico.
COMO ESCOLHER
Antes de comprar o Receptor fotoelétrico por barreira IFM OGE381, IO-Link, PNP, alcance de 15 m, conexão M12, verifique estes pontos:
Escolha o OGE381 quando
A aplicação exigir um receptor fotoelétrico por barreira, alcance inferior a 15 m, saída PNP e conexão M12 codificação A de 4 contatos. Para diagnóstico ou parametrização por IO-Link, considere a interface IO-Link 1.1 e a classe A do master port exigida.
Confirme o conjunto óptico
Como o OGE381 é o receptor, confirme que o transmissor correspondente e o alinhamento óptico do sistema atendem à instalação. A ficha fornecida não identifica um transmissor incluído.
Busque outra especificação quando
Compare com outro produto se a instalação exigir alcance de 15 m ou mais, saída diferente de PNP, alimentação fora de 10...30 V DC ou conexão elétrica diferente de M12 codificação A com 4 contatos.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Marca | ifm | Fabricante indicado na ficha do produto. |
| Modelo / SKU / Part number | OGE381 | Identificação do produto. |
| GTIN | 4021179267229 | Código de identificação comercial informado. |
| Tipo de produto | Receptor fotoelétrico por barreira | O componente é o receptor do sistema óptico. |
| Princípio de funcionamento | Sensores fotoelétricos por barreira | Requer uma barreira óptica para a função de detecção. |
| Área de aplicação | Indústria alimentícia e de bebidas | Área de aplicação indicada na ficha. |
| Detecção óptica | ||
|---|---|---|
| Transmissor / receptor | Receptor | Identifica o papel deste componente no sistema por barreira. |
| Alcance de detecção | < 15 m | Limite de alcance informado; não interpretar como alcance igual ou superior a 15 m. |
| Alcance de detecção ajustável | Não | A ficha informa que o alcance não é ajustável. |
| Tipo de luz | Luz vermelha | Fonte luminosa especificada para a detecção. |
| Comprimento de onda | 662 nm | Comprimento de onda informado pelo fabricante. |
| Orientação da lente | Óptica lateral | Referência para posicionamento e alinhamento óptico. |
| Modo de comutação | Comutação com luz | A saída comuta conforme a condição de luz indicada pelo fabricante. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | 16 mA | Consumo indicado na ficha. |
| Classe de proteção elétrica | III | Classe de proteção informada pelo fabricante. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção declarado na ficha. |
| Proteção contra sobrecarga | Sim | Recurso de proteção declarado na ficha. |
| Proteção contra curto-circuitos | Sim | Proteção especificada; versão por impulso. |
| Versão da proteção contra curto-circuito | Por impulso | Característica declarada para a proteção da saída. |
| Saída de comutação | ||
|---|---|---|
| Função elétrica / saída | PNP | Tipo de saída de comutação; verificar compatibilidade com a entrada do controlador. |
| Frequência de comutação DC | 1000 Hz | Frequência de comutação especificada para operação DC. |
| Intensidade de corrente máxima constante da saída de comutação DC | 200 mA | Limite máximo constante declarado para a saída DC. |
| Queda de tensão máxima da saída de comutação DC | 2,5 V | Valor máximo informado para a saída DC. |
| Indicador de status de chaveamento | 1 x LED amarelo | Indicação visual do estado de chaveamento. |
| Indicador de operação | 1 x LED verde | Indicação visual de operação. |
| Interfaces e dados de processo | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação especificada. |
| Versão IO-Link | 1.1 | Revisão informada pelo fabricante. |
| Modo SIO | Sim | A ficha declara suporte ao modo SIO. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor Common - I&D | Perfil indicado para identificação e diagnóstico. |
| Funções IO-Link do perfil | Identificação e diagnóstico; múltiplos sinais de comutação; canal Teach | Funções listadas na ficha do perfil. |
| Tipo de transferência | COM2 (38,4 kBaud) | Taxa e tipo de transferência IO-Link especificados. |
| Classe de master port exigida | A | Classe de porta do master indicada como necessária. |
| DeviceID suportado | Modo default: 1144 | Identificador de dispositivo informado para o modo default. |
| Dados de processo cíclicos | Estado do dispositivo: 4 bits; informação de comutação binária: 1 bit | Composição dos dados cíclicos especificada. |
| Tempo mínimo do ciclo do processo | 2,5 ms | Tempo mínimo indicado para o ciclo de processo. |
| Funções IO-Link acíclicas | Indicação específica da aplicação; contador de horas de operação; contador de ciclos de comutação | Funções acíclicas informadas na ficha. |
| Padrão SDCI | IEC 61131-9 | Padrão de comunicação indicado na ficha. |
| Conexões elétricas | ||
|---|---|---|
| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Especificação do conector; não confundir com a conexão mecânica M18. |
| Condições ambientais e conformidade | ||
|---|---|---|
| Temperatura ambiente | -25...80 °C | Faixa de temperatura ambiente de operação informada. |
| Temperatura de armazenamento | -40...80 °C | Faixa de armazenamento especificada. |
| Graus de proteção | IP 65; IP 67; IP 68; IP 69K | Classificações de proteção declaradas; condições de ensaio e uso devem ser consultadas na documentação do fabricante. |
| EMC | EN 60947-5-2 | Norma de compatibilidade eletromagnética indicada. |
| Certificado UL | Ta: -25...80 °C; enclosure type: Type 1; fontes de alimentação: Class 2; arquivo UL E174191 | Dados UL transcritos da ficha. |
| Dados mecânicos | ||
|---|---|---|
| Tipo de invólucro | Retangular com rosca M18 | Formato do invólucro e referência mecânica. |
| Designação da rosca | M18 x 1 | Dimensão da rosca mecânica especificada. |

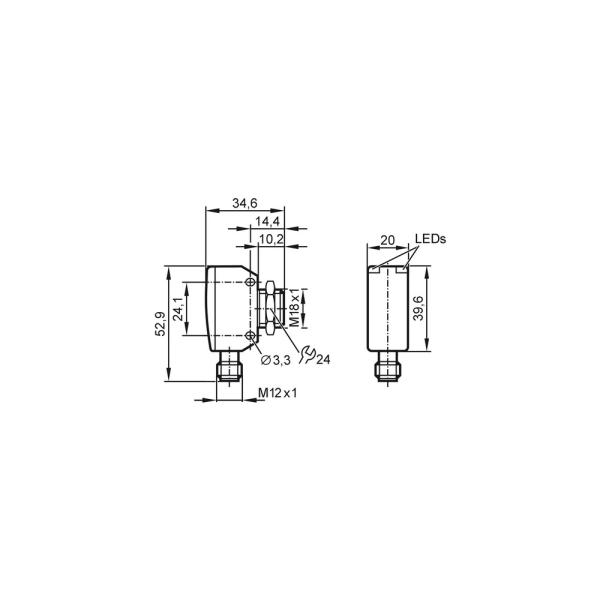

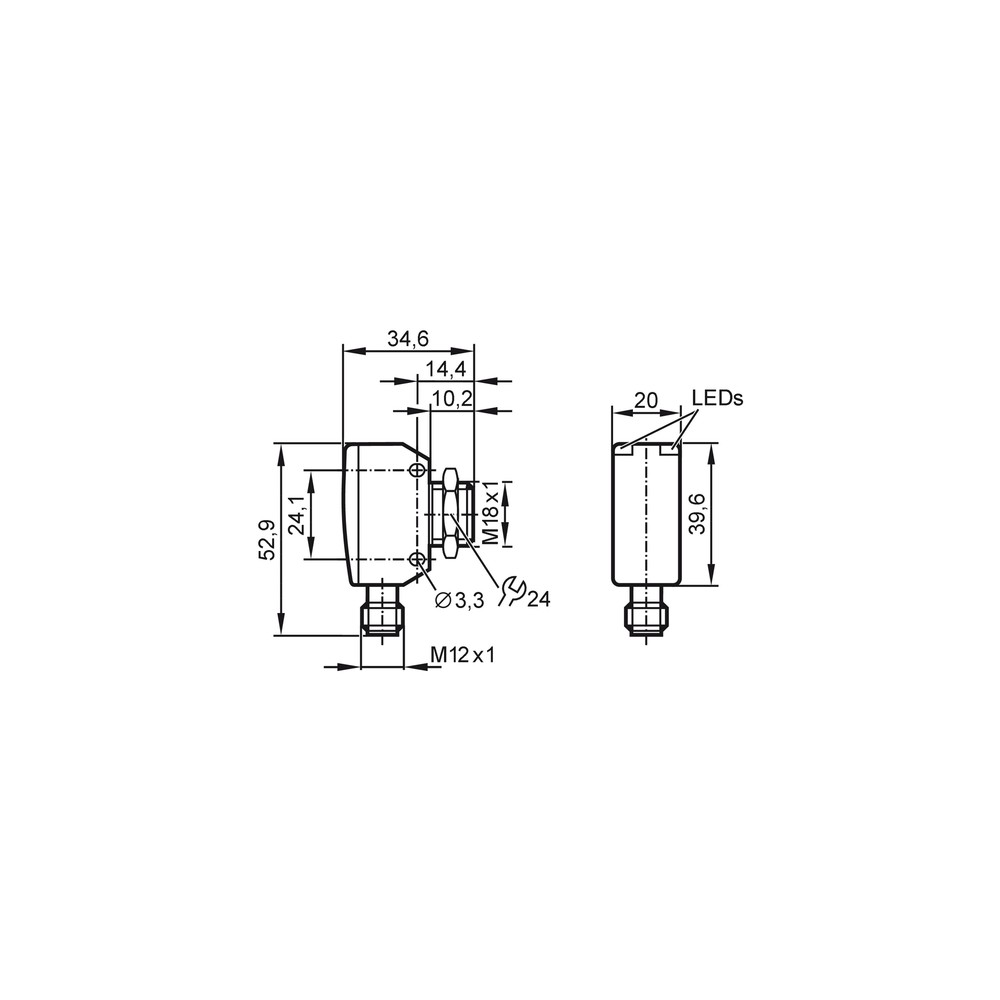

| Dimensões | 52,9 x 20 x 34,6 mm | Dimensões gerais informadas. |
| Material do invólucro | 1.4542 (17-4 PH / 630) | Material especificado para o invólucro. |
| Material da parte traseira do invólucro | PEI | Material especificado para a parte traseira. |
| Material do protetor frontal / lente | PEI | Material indicado para o protetor frontal. |
| Peso | 78 g | Peso informado nos atributos técnicos do produto. |
| Material incluído | 2 porcas de fixação M18, aço inoxidável | Acessórios incluídos conforme ficha. |
| Dados de confiabilidade | ||
|---|---|---|
| MTTF | 961 anos | Valor MTTF declarado na ficha; não representa vida útil garantida. |
COMPATIBILIDADE
Comunicação
• IO-Link versão 1.1; perfil Smart Sensor - SSP 0 Generic Profiled Sensor Common - I&D; funções de identificação e diagnóstico, sinais de comutação múltiplos e canal Teach.
• Modo SIO: sim.
• Tipo de transferência IO-Link: COM2 (38,4 kBaud); tempo mínimo do ciclo do processo: 2,5 ms; master port exigido: classe A.
• DeviceID suportado no modo default: 1144.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos. Alimentação de 10...30 V DC; saída de comutação PNP. A compatibilidade elétrica depende de alimentação, entrada do controlador e ligação conforme documentação do fabricante.
Processo
Conexão óptica por barreira; o OGE381 é o receptor. Invólucro retangular com rosca M18 x 1 e orientação da lente óptica lateral. Não há conexão de processo fluido especificada.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema de barreira com transmissor compatível, distância inferior a 15 m e entrada de controle compatível com PNP. | ✓ | Corresponde ao princípio por barreira, ao papel de receptor, ao alcance < 15 m e à saída PNP informados. |
| Integração IO-Link com master port classe A e suporte à versão 1.1. | ✓ | A ficha especifica IO-Link 1.1 e classe A como classe de master port exigida. |
| Instalação com alimentação DC de 10...30 V e conexão M12 codificação A de 4 contatos. | ✓ | Essas condições correspondem à tensão de operação e à conexão elétrica especificadas. |
| Detecção requerida a 15 m ou mais. | ✗ | O alcance de detecção informado é inferior a 15 m. |
| Sistema que exige saída diferente de PNP. | ✗ | A saída especificada para este produto é PNP. |
| Aplicação com barreira, mas sem transmissor compatível instalado. | ✗ | O OGE381 é o receptor; a ficha não o identifica como transmissor nem como conjunto completo. |
INSTALAÇÃO
Como instalar o Receptor fotoelétrico por barreira IFM OGE381, IO-Link, PNP, alcance de 15 m, conexão M12
- Confirme que a aplicação requer um receptor fotoelétrico por barreira e que há um transmissor compatível no sistema.
- Verifique a distância entre transmissor e receptor, mantendo-a dentro do alcance informado, inferior a 15 m.
- Planeje a fixação mecânica com a rosca M18 x 1 e confira as dimensões do invólucro no desenho dimensional.
- Alinhe a óptica lateral do receptor com o transmissor e confirme a indicação de estado pelos LEDs durante a instalação.
- Conecte o conector M12 codificação A de 4 contatos e respeite a alimentação de 10...30 V DC e a saída PNP conforme o esquema oficial.
- Se utilizar IO-Link, conecte a uma porta master classe A compatível com IO-Link 1.1; valide a comunicação e o estado de comutação antes da operação.
ACESSÓRIOS
- 2 porcas de fixação M18 em aço inoxidável
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A saída não muda de estado durante a detecção. | Receptor sem alimentação correta, saída PNP incompatível com a entrada do controlador ou ausência de incidência óptica do transmissor. | Meça a alimentação no conector e confira o estado do LED de operação e do LED de chaveamento; confirme transmissor ativo, alinhamento e compatibilidade da entrada com PNP. |
| Detecção intermitente ou perda de comutação. | Desalinhamento entre transmissor e receptor ou distância acima do alcance especificado. | Verifique o alinhamento da óptica lateral e meça a distância entre os componentes, comparando-a com o limite inferior a 15 m. |
| O IO-Link não estabelece comunicação. | Master port incompatível com a classe exigida, configuração de versão ou taxa de transferência inadequada, ou ligação elétrica incorreta. | Confirme master port classe A, IO-Link 1.1, COM2 (38,4 kBaud), conexão M12 e alimentação dentro da faixa especificada. |
| O controlador recebe estado diferente do esperado. | Lógica de comutação com luz não considerada na interpretação do sinal ou configuração elétrica incompatível com PNP. | Confira a condição de luz que ativa a saída, observe o LED amarelo de chaveamento e valide o tipo de entrada e a lógica configurada no controlador. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o OGE381 e para que serve?
É um receptor fotoelétrico por barreira para detectar a interrupção ou presença de luz no sistema óptico. A ficha indica aplicação na indústria alimentícia e de bebidas.
O que acompanha o receptor?
A ficha informa duas porcas de fixação M18 em aço inoxidável. Não identifica um transmissor como item incluído.
Posso usar o OGE381 sem um transmissor de barreira?
Não como sistema completo de barreira: o OGE381 é o receptor. A ficha não especifica um transmissor integrado.
Ele serve para uma aplicação que exige alcance de 15 m ou mais?
Não, a ficha informa alcance de detecção inferior a 15 m. Para distâncias iguais ou superiores, selecione uma especificação de alcance compatível.
O sensor está alimentado, mas não detecta; o que verifico antes de substituir?
Confira o alinhamento com o transmissor, a distância e o estado do LED de chaveamento. Verifique também a alimentação e se a entrada do controlador aceita saída PNP.
O IO-Link não conecta; preciso trocar o sensor?
Antes de substituir, confirme que o master port é classe A e está configurado para IO-Link 1.1 e COM2 (38,4 kBaud). Verifique também a ligação M12 e a alimentação.
Devo comprar só o receptor ou um kit completo?
A ficha identifica o OGE381 como receptor e informa duas porcas de fixação, mas não lista transmissor no conteúdo fornecido. Se a instalação ainda não tiver um transmissor compatível, confirme separadamente a seleção do conjunto óptico.
Quando escolher este receptor em vez de outro modelo?
Escolha o OGE381 quando a aplicação aceitar receptor por barreira, saída PNP, conexão M12 codificação A de 4 contatos e alcance inferior a 15 m. Se algum desses requisitos diferir, compare com a ficha de outro modelo.
Como instalar e alinhar o OGE381?
Fixe pela rosca M18 x 1 e alinhe a óptica lateral com o transmissor. Use o desenho dimensional e o datasheet do fabricante para confirmar dimensões, ligação e orientações de instalação.
Como evitar falhas de leitura durante o uso?
Mantenha o transmissor e o receptor alinhados e verifique os LEDs de operação e de chaveamento. Para condições ambientais, observe os graus de proteção e a faixa de temperatura especificados no datasheet.
GLOSSÁRIO TÉCNICO
Sensor fotoelétrico por barreira
Sistema de detecção em que transmissor e receptor ficam em lados opostos do caminho óptico; o OGE381 é o receptor. (Ref.: princípio de funcionamento)
PNP
Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do controlador. (Ref.: função elétrica)
IO-Link
Interface de comunicação indicada para troca de dados e funções de identificação e diagnóstico. (Ref.: versão IO-Link 1.1)
COM2
Tipo de transferência IO-Link informado, com taxa de 38,4 kBaud. (Ref.: tipo de transferência)
Grau de proteção IP
Classificação declarada para proteção do invólucro; a aplicação deve respeitar as condições indicadas pelo fabricante. (Ref.: IP 65, IP 67, IP 68 e IP 69K)
