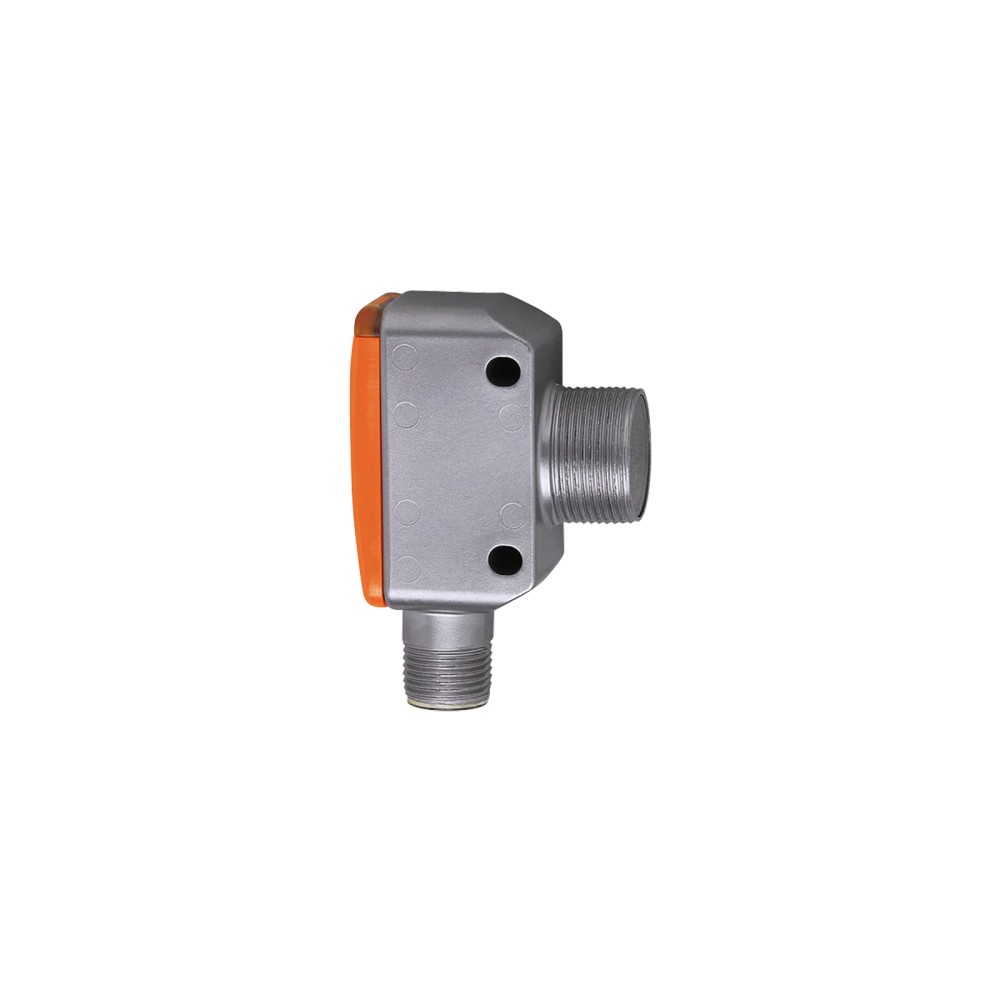

Receptor Fotoelétrico IFM OGE380

Pré-visualizar: OGE380 IFM - Receptor Fotoelétrico Barreira Indústria Alimentícia IO-Link, 15m, M18, PNP

OGE380 IFM - Receptor Fotoelétrico Barreira Indústria Alimentícia IO-Link, 15m, M18, PNP

Imagem meramente ilustrativa

R$ 1.227,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGE380
EAN: 4021179267212
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "OGE380 IFM - Receptor Fotoelétrico Barreira Indústria Alimentícia IO-Link, 15m, M18, PNP"

Destaques do Produto

Alcance de detecção

15 m

Tipo de saída

PNP, por obscurecimento

Comunicação

IO-Link 1.1 e modo SIO

Conexão elétrica

M12, codificação A, 4 contatos

Montagem

Rosca M18 x 1; óptica lateral

Alimentação

10...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM OGE380 — Receptor fotoelétrico por barreira, PNP, IO-Link, alcance de 15 m, M18

O IFM OGE380 é um receptor fotoelétrico por barreira para detecção por obscurecimento, destinado a aplicações em indústria alimentícia e de bebidas. Possui alcance de detecção de 15 m, saída de comutação PNP e interface IO-Link. Seu invólucro retangular com rosca M18 e óptica lateral permite a montagem conforme o espaço disponível e o alinhamento da barreira.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Receptor fotoelétrico por barreira
Princípio de funcionamento	Barreira; saída por obscurecimento
Alcance de detecção	15 m
Saída de comutação	PNP
Interface de comunicação	IO-Link 1.1; modo SIO disponível
Conexão elétrica	M12, codificação A, 4 contatos
Formato e rosca	Invólucro retangular; M18 x 1
Tensão de operação	10...30 V DC
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura de operação	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção por barreira em aplicações de indústria alimentícia e de bebidas, conforme a aplicação indicada para o produto.
Instalações que exijam alcance de detecção de até 15 m e saída PNP por obscurecimento.
Sistemas com alimentação de 10...30 V DC e conexão elétrica M12 A-coded de 4 contatos.
Aplicações que utilizem IO-Link 1.1 com master de classe A ou operação em modo SIO.

⚠ Considere outro se precisa de:

Não selecionar como emissor: o OGE380 é identificado como receptor; a ficha não especifica o modelo de emissor correspondente.
Não usar quando o alcance necessário exceder 15 m ou quando a aplicação exigir saída diferente de PNP; esses requisitos não são atendidos pelos dados informados.
Não presumir compatibilidade com qualquer master IO-Link: a ficha especifica porta de classe A e IO-Link 1.1.
Não concluir compatibilidade com um sistema de conexão ou protocolo diferente de M12 A-coded de 4 contatos e IO-Link/modo SIO sem validar o esquema do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante no cadastro: detecção por barreira em indústria alimentícia e de bebidas; considere a faixa de operação de -25...80 °C e as classificações IP listadas, sem presumir adequação a qualquer agente de limpeza ou condição de processo específica.
Possibilidade de uso inferida: monitoramento de passagem ou presença de objetos que interrompam a barreira óptica, desde que a geometria permita alinhamento entre emissor e receptor e a distância não exceda o alcance especificado de 15 m. Confirme o emissor compatível e as condições da instalação na documentação IFM.
Em sistemas de automação, pode operar com comunicação IO-Link 1.1 usando master de classe A ou em modo SIO; verifique a compatibilidade da entrada PNP e da alimentação com o controlador.

COMO ESCOLHER

Antes de comprar o IFM OGE380 — Receptor fotoelétrico por barreira, PNP, IO-Link, alcance de 15 m, M18, verifique estes pontos:

Escolha o OGE380 quando

A aplicação requer um receptor fotoelétrico por barreira, saída PNP por obscurecimento, alcance de detecção de até 15 m, alimentação de 10...30 V DC e conexão M12 A-coded de 4 contatos. Para IO-Link, verifique disponibilidade de master com porta de classe A.

Avalie outra configuração quando

O requisito de projeto for alcance superior a 15 m, saída de comutação diferente de PNP, alimentação fora de 10...30 V DC ou conexão distinta da especificada. A ficha não identifica emissores compatíveis nem alternativas de modelo; confirme essas escolhas na documentação oficial da IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do produto na ficha.
Modelo e SKU	OGE380	Código do produto.
GTIN	4021179267212	Identificador comercial informado.
Tipo de produto	Receptor fotoelétrico por barreira	Componente receptor; não identificado como emissor.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação informada no cadastro do produto.
Princípio de funcionamento	Sensor fotoelétrico por barreira	Detecção por interrupção da barreira óptica.
Saída funcional	Obscurecimento	Estado de saída associado ao obscurecimento, conforme especificação.

Dados ópticos e de detecção
Alcance de detecção	15 m	Alcance máximo informado.
Tipo de luz	Luz vermelha	Fonte óptica indicada para o produto.
Comprimento de onda	662 nm	Valor especificado para a luz.
Orientação da lente	Óptica lateral	Considerar a orientação ao posicionar e alinhar o sensor.
Alcance ajustável	Não	A ficha indica ausência de ajuste de alcance.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe indicada na ficha.
Consumo de corrente	16 mA	Valor de consumo informado.
Tensão de isolação classificada	32 V	Valor especificado para a isolação.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha; não substitui a conferência da ligação.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado para curto-circuito.
Compatibilidade eletromagnética	EN 60947-5-2	Norma de referência indicada.

Saídas e tempos
Função elétrica	PNP	Tipo da saída de comutação.
Frequência de comutação DC	1000 Hz	Frequência máxima indicada na ficha.
Corrente constante máxima da saída DC	200 mA	Limite informado para a saída; verificar a carga conectada.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída.
Atraso máximo de disponibilidade	300 ms	Tempo máximo informado até o sensor ficar disponível.

Interfaces e comunicação
Interface	IO-Link	Comunicação digital disponível no produto.
Revisão IO-Link	1.1	Revisão especificada.
Modo SIO	Sim	Permite operação em modo SIO, conforme a ficha.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor; Common - I&D Identification and Diagnosis; Function Multiple switching signal; Function Teach channel	Perfis e funções informados no cadastro técnico.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência especificados.
Classe de porta do master	A	Classe exigida para a conexão IO-Link.
Tempo mínimo do ciclo do processo	2,5 ms	Tempo mínimo indicado para ciclo de processo.
Dados de processo	Estado do dispositivo: 4 bits; informação de comutação binária: 1 bit	Conteúdo de processo informado.
DeviceID suportado por padrão	1130	Identificador informado na ficha.
Funções IO-Link acíclicas	Indicação específica da aplicação; contador de horas de operação; contador de ciclos de comutação	Funções acíclicas relacionadas à identificação, diagnóstico e contagem.

Conexões elétricas
Conector	1 x M12; codificação A; 4 contatos	Conexão elétrica especificada; consultar documentação para atribuição dos pinos.

Condições ambientais e proteção
Temperatura de operação	-25...80 °C	Faixa de operação especificada.
Temperatura de armazenamento	-40...80 °C	Faixa de armazenamento especificada.
Graus de proteção	IP65, IP67, IP68, IP69K	Classificações informadas; a adequação depende das condições de instalação e exposição.
Certificações e marcações	cULus E174191 (Enclosure type Type 1, Class 2, Ta -25...80 °C), CE, UKCA	Certificações e condições associadas conforme cadastro técnico.

Dados mecânicos e materiais
Formato do invólucro	Retangular com rosca M18	Formato de montagem informado.
Rosca	M18 x 1	Dimensão de rosca especificada.
Dimensões	52,9 x 20 x 34,6 mm	Dimensões gerais indicadas.
Material do invólucro	1.4542 (17-4 PH / 630)	Material especificado para o invólucro.
Material da parte traseira	PEI	Material especificado para a parte traseira do invólucro.
Material do protetor frontal	PEI	Material informado para o protetor frontal.
Peso	78 g	Peso informado no cadastro técnico.
Porca de fixação	1 unidade	Acessório indicado como incluído.

Displays e elementos de operação
Indicador de estado de chaveamento	1 LED amarelo	Indicação visual informada.
Indicador de operação	1 LED verde	Indicação visual informada.

Dados de confiabilidade
MTTF	961 anos	Valor informado no cadastro; não representa período de garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• IO-Link versão 1.1; perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Modo SIO disponível.

• Transferência COM2, 38,4 kBaud; master com porta classe A exigido.

• Funções IO-Link acíclicas informadas: indicação específica da aplicação, contador de horas de operação e contador de ciclos de comutação.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10...30 V DC; saída de comutação PNP. A ficha não fornece a atribuição dos pinos, portanto consulte o datasheet ou o diagrama do fabricante antes de ligar.

Processo Detecção óptica por barreira, com receptor e saída por obscurecimento. A montagem mecânica é por rosca M18 x 1; não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 10...30 V DC e entrada compatível com saída PNP	✓	A faixa de alimentação e a função elétrica PNP constam na ficha.
Sistema IO-Link com master de porta classe A	✓	A ficha especifica IO-Link 1.1 e classe de master exigida A.
Operação convencional sem IO-Link, em modo SIO	✓	O modo SIO está indicado como disponível.
Montagem com rosca M18 x 1 e conexão elétrica M12 A-coded de 4 contatos	✓	Essas características mecânicas e elétricas estão especificadas; confirme também o espaço e o alinhamento óptico na instalação.
Aplicação que exija alcance maior que 15 m	✗	O alcance de detecção informado é 15 m.
Aplicação que exija saída diferente de PNP	✗	A ficha identifica a saída de comutação como PNP.
Instalação com alimentação fora de 10...30 V DC	✗	A tensão de operação especificada é 10...30 V DC.
Conexão elétrica com codificação ou número de contatos diferente de M12 A-coded, 4 contatos	✗	A conexão indicada na ficha é M12, codificação A, 4 contatos.

INSTALAÇÃO

Como instalar o IFM OGE380 — Receptor fotoelétrico por barreira, PNP, IO-Link, alcance de 15 m, M18

Confirme no projeto que a aplicação requer um receptor por barreira, saída PNP, alimentação de 10...30 V DC e alcance de até 15 m.
Verifique o espaço de montagem, a rosca M18 x 1, as dimensões do sensor e a orientação da óptica lateral no desenho dimensional.
Instale o receptor e o emissor correspondente em posições que permitam o alinhamento óptico; o modelo do emissor não está identificado nesta ficha.
Conecte o cabo ou conector M12 A-coded de 4 contatos conforme a atribuição de pinos do datasheet ou do diagrama oficial; não deduza a pinagem apenas pelo número de contatos.
Antes de energizar, confira a alimentação DC, a polaridade e a compatibilidade da entrada de controle com uma saída PNP; para IO-Link, utilize porta de master classe A.
Energize e verifique os LEDs de operação e de chaveamento; valide a detecção e a comunicação no controlador durante o comissionamento.

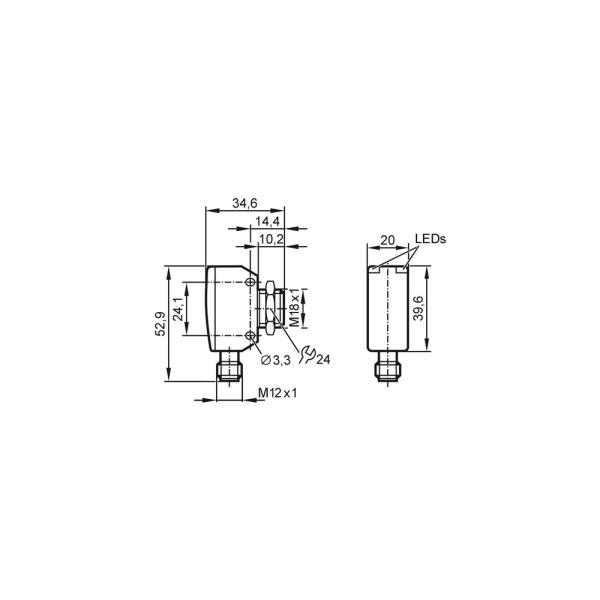

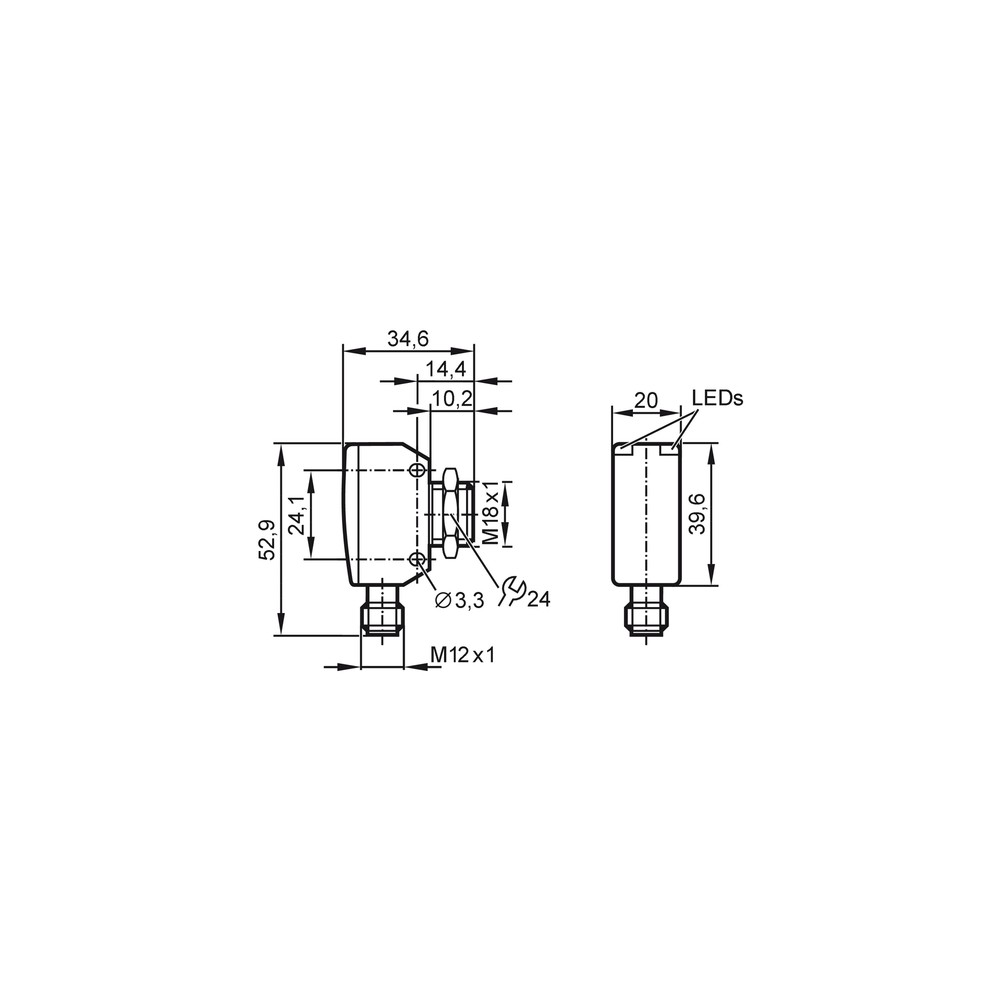

Desenho Dimensional

ACESSÓRIOS

1 porca de fixação.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O receptor não altera o estado de saída quando o objeto passa.	Barreira óptica desalinhada, interrompida permanentemente ou sem emissor correspondente em operação.	Verifique o alinhamento óptico e a condição do emissor da barreira; confirme o estado indicado pelo LED e valide o sinal de saída no controlador.
O sensor não liga ou não fica disponível após energização.	Alimentação ausente ou fora da faixa especificada, ou ligação incompatível com a conexão utilizada.	Meça a alimentação nos terminais conforme o diagrama oficial e confirme que está entre 10 e 30 V DC; confira a pinagem no datasheet.
A entrada do controlador não reconhece a comutação.	Entrada não compatível com PNP, ligação incorreta ou parâmetro de entrada inadequado.	Confirme que a entrada aceita sinal PNP e observe a tensão de saída durante a comutação, verificando a ligação segundo o esquema oficial.
A comunicação IO-Link não é estabelecida.	Porta do master incompatível com a classe exigida, configuração de comunicação incorreta ou conexão/pinagem inadequada.	Confirme master com porta classe A e IO-Link 1.1, verifique a conexão M12 e consulte a configuração do dispositivo no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet OGE380 — português (Datasheet) Desenho em escala OGE380 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGE380 e para que tipo de detecção ele serve?

É um receptor fotoelétrico por barreira que comuta por obscurecimento. Foi indicado para aplicações em indústria alimentícia e de bebidas.

Que alimentação e conexão elétrica preciso prever?

A ficha especifica alimentação de 10...30 V DC e conector M12 A-coded de 4 contatos. Consulte o datasheet para a atribuição dos pinos.

O produto acompanha o emissor da barreira?

A ficha identifica o OGE380 como receptor e lista uma porca de fixação como incluída; não informa que um emissor acompanhe o produto. Confirme o emissor necessário para a aplicação.

Serve para uma instalação que exige alcance acima de 15 m?

Não, o alcance de detecção informado para este modelo é de 15 m. Para distâncias maiores, verifique outra configuração na documentação do fabricante.

Posso usar o OGE380 se meu controlador exige saída NPN?

A ficha especifica saída PNP, não NPN. Confirme a compatibilidade elétrica da entrada antes da seleção.

O LED não muda quando a peça passa; o que verifico antes de trocar o sensor?

Verifique primeiro o alinhamento entre receptor e emissor e se a barreira está sendo interrompida corretamente. Depois, confira o LED e o sinal de saída no controlador.

O sensor está alimentado, mas o CLP não recebe o sinal; qual pode ser a causa?

Uma causa provável é a entrada do CLP não ser compatível com PNP ou a ligação estar incorreta. Verifique o tipo de entrada e a pinagem com o esquema oficial.

Para IO-Link, preciso de um master específico?

A ficha exige uma porta de master classe A e informa IO-Link 1.1. Se o sistema não atender a esses requisitos, avalie a operação em modo SIO, também indicada para o produto.

Como faço a montagem e o alinhamento da barreira?

Use a rosca M18 x 1 e posicione o receptor considerando a óptica lateral; alinhe-o com o emissor correspondente. Consulte o desenho dimensional e o datasheet antes da ligação elétrica.

O OGE380 pode ser usado em qualquer condição de lavagem da indústria alimentícia?

A ficha lista IP65, IP67, IP68 e IP69K, mas não detalha agentes, duração ou condições específicas de limpeza. Verifique essas condições com a documentação do fabricante antes de definir a aplicação.

GLOSSÁRIO TÉCNICO

Sensor fotoelétrico por barreira

Sistema de detecção em que um receptor identifica a interrupção de uma barreira óptica.

Obscurecimento

Condição de saída associada à interrupção ou redução da luz recebida pela barreira.

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor.

IO-Link

Interface de comunicação digital indicada para configuração e troca de dados entre o sensor e um master compatível.

Grau de proteção IP

Classificação declarada para proteção do invólucro conforme condições definidas pelo sistema de classificação IP.
