Receptor Fotoelétrico IFM OGE301

Pré-visualizar: OGE301 IFM - Receptor Fotoelétrico Barreira Indústria Alimentícia M18 PNP 20m IP69K

OGE301 IFM - Receptor Fotoelétrico Barreira Indústria Alimentícia M18 PNP 20m IP69K

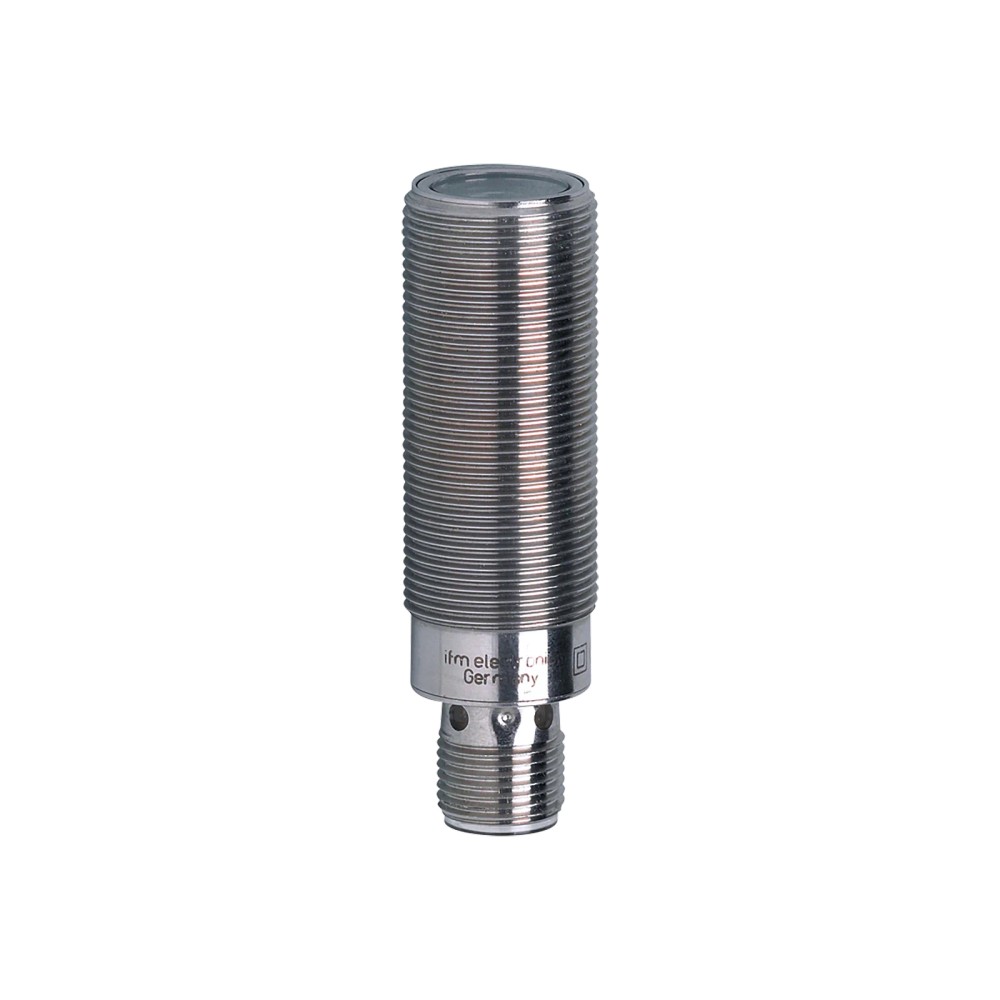

Imagem meramente ilustrativa

R$ 1.383,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGE301
EAN: 4021179239981
NCM do produto: 85365090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "OGE301 IFM - Receptor Fotoelétrico Barreira Indústria Alimentícia M18 PNP 20m IP69K"

Destaques do Produto

Tecnologia

Fotoelétrico por barreira; componente receptor

Alcance

Até 20 m

Saída

PNP, comutação com luz

Alimentação

10 a 36 V DC

Conexão

M12 A-coded, 4 contatos

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Condições comerciais e atendimento conforme informações do canal de venda.

Sobre o Receptor Fotoelétrico por Barreira ifm OGE301 M18 PNP, alcance de 20 m, IP69K

O ifm OGE301 é um receptor fotoelétrico por barreira destinado à detecção em conjunto com um transmissor compatível. Possui saída PNP, alcance máximo informado de 20 m e conexão elétrica M12 de 4 contatos. Seu invólucro em aço inoxidável 316L, vedação EPDM e graus de proteção até IP69K permitem sua aplicação especificada em indústrias alimentícias e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Receptor fotoelétrico por barreira
Alcance máximo	20 m
Tipo de saída	PNP; comutação com luz
Tensão de operação	10 a 36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do invólucro	Aço inoxidável 316L (1.4404)
Rosca e comprimento	M18 x 1; 60 mm
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	1.000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção por barreira em que o OGE301 opere como receptor, com transmissor compatível posicionado em frente ao sensor.
Instalações alimentícias e de bebidas, conforme aplicação informada pelo fabricante, quando os graus de proteção e materiais especificados atendam aos requisitos do processo.
Sistemas com entrada compatível com saída PNP e alimentação DC dentro da faixa de 10 a 36 V.

⚠ Considere outro se precisa de:

Não selecionar como sensor autônomo de barreira: o OGE301 é o receptor e a ficha não informa que o transmissor esteja incluído.
Não selecionar para uma entrada que exija saída NPN, pois a saída informada para este modelo é PNP.
Não usar em alimentação fora da faixa especificada de 10 a 36 V DC.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção fotoelétrica por barreira em indústria alimentícia e de bebidas, quando as condições do processo forem compatíveis com os materiais e graus de proteção especificados.
Possibilidade de uso em uma linha de detecção de objetos: requer um transmissor compatível, alinhamento óptico entre transmissor e receptor e distância dentro do alcance informado. Essa configuração é uma aplicação inferida do princípio por barreira; confirme a combinação de modelos no datasheet.
Em instalações sujeitas a lavagem, avalie a adequação dos graus IP informados e siga as condições de uso e limpeza estabelecidas pelo fabricante; a ficha não detalha procedimentos de limpeza.

COMO ESCOLHER

Antes de comprar o Receptor Fotoelétrico por Barreira ifm OGE301 M18 PNP, alcance de 20 m, IP69K, verifique estes pontos:

Escolha o OGE301

Quando a aplicação requer um receptor fotoelétrico por barreira, alcance de até 20 m, saída PNP, alimentação de 10 a 36 V DC e montagem roscada M18 x 1. Confirme a disponibilidade e compatibilidade do transmissor correspondente.

Avalie outra configuração

Procure uma versão diferente se o controlador exigir saída NPN, se a alimentação disponível estiver fora de 10 a 36 V DC ou se o requisito de alcance exceder 20 m. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Receptor fotoelétrico por barreira	Função do componente; a ficha identifica o produto como receptor.
Princípio de funcionamento	Sensores fotoelétricos por barreira	Requer uma configuração de barreira com emissor compatível; a ficha não informa que o emissor acompanha o produto.
Aplicação	Indústria alimentícia e de bebidas	Aplicação indicada na ficha do produto.
SKU / part number	OGE301	Código de identificação do produto.
GTIN	4021179239981	Identificador comercial informado no anúncio.

Dados ópticos e de detecção
Alcance máximo	20 m	Alcance máximo informado; verificar as condições de instalação no datasheet.
Alcance de detecção	< 20 m	Valor apresentado na ficha de atributos; não exceder o limite de alcance informado.
Alcance ajustável	Não	A ficha informa que o alcance não é ajustável.
Tipo de luz	Luz vermelha	Tipo de luz indicado para o sensor.
Comprimento de onda	624 nm	Comprimento de onda informado para a luz vermelha.
Função de saída	Comutação com luz	Comportamento de comutação informado na ficha.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de alimentação especificada.
Consumo de corrente	10 mA	Valor informado na ficha do produto.
Classe de proteção elétrica	II	Classificação indicada na ficha.
Observação de alimentação	Supply class 2 conforme cULus	Observação da ficha para a tensão de serviço.
Compatibilidade eletromagnética	EN 60947-5-2	Norma de referência EMC informada.

Saída e proteção elétrica
Função elétrica	PNP	Tipo de saída; validar a compatibilidade com a entrada do controlador.
Corrente máxima constante da saída	150 mA; 200 mA até 60 °C	Limites informados para a saída de comutação DC; observar a condição de temperatura indicada para 200 mA.
Queda de tensão máxima da saída	2,5 V	Valor máximo informado para a saída de comutação DC.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim; por impulso	A ficha informa proteção contra curto-circuito com versão por impulso.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Frequência de comutação DC	1.000 Hz	Frequência especificada para comutação em corrente contínua.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo e número de contatos informados; consultar o datasheet para a pinagem.
Protocolo de comunicação	Não informado	A ficha especifica saída de comutação PNP, não um protocolo de comunicação.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção informados na ficha; observar condições e procedimentos descritos pelo fabricante.
MTTF	1.067 anos	Valor de MTTF informado; não representa período de garantia nem vida útil garantida.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão da rosca de montagem.
Comprimento	60 mm	Comprimento informado para a dimensão M18 x 1 / L = 60 mm.
Material do invólucro	Aço inoxidável 316L (1.4404)	Material indicado para o invólucro.
Material da vedação	EPDM	Material de vedação informado.
Material do protetor frontal	PMMA	Material indicado para a lente/protetor frontal.
Peso	60,1 g	Peso informado no conjunto de atributos.

Indicação e acessórios
Indicação de status	1 LED amarelo	Indicação de status de chaveamento informada.
Acessórios incluídos	2 porcas de fixação	Conteúdo informado para o produto.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha descreve uma saída de comutação PNP.

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, com 4 contatos. Alimentação de 10 a 36 V DC e saída PNP. A compatibilidade com o dispositivo de controle depende da entrada elétrica disponível; consulte a documentação do fabricante para a atribuição dos pinos.

Processo Montagem mecânica por rosca M18 x 1. Comprimento informado: 60 mm. Não é uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP e alimentação DC entre 10 e 36 V	✓	A ficha especifica saída PNP e tensão de operação de 10 a 36 V DC; confirme também a pinagem no datasheet.
Entrada que exige sinal NPN	✗	A função elétrica informada para o OGE301 é PNP.
Detecção por barreira com transmissor compatível e distância dentro do alcance informado	✓	O produto é um receptor por barreira e seu alcance máximo informado é 20 m; a ficha não confirma que o transmissor esteja incluído.
Aplicação que exige alcance superior a 20 m	✗	O alcance máximo especificado para o produto é 20 m.
Instalação cuja rosca de montagem requerida é M18 x 1	✓	A designação de rosca informada é M18 x 1.
Instalação com alimentação fora de 10 a 36 V DC	✗	A tensão de operação especificada é de 10 a 36 V DC.

INSTALAÇÃO

Como instalar o Receptor Fotoelétrico por Barreira ifm OGE301 M18 PNP, alcance de 20 m, IP69K

Confirme que o componente requerido é um receptor por barreira e que há um transmissor compatível disponível para a instalação.
Verifique a distância da barreira e mantenha-a dentro do alcance máximo informado de 20 m.
Instale mecanicamente pela rosca M18 x 1, observando o comprimento de 60 mm e a posição necessária para o alinhamento óptico.
Conecte o sensor por meio de conector M12 A-coded de 4 contatos; consulte o datasheet do fabricante para identificar a pinagem.
Confirme que a alimentação está entre 10 e 36 V DC e que a entrada do controlador é compatível com saída PNP.
Energize o circuito e verifique a indicação de chaveamento pelo LED amarelo, além da resposta da entrada do controlador.

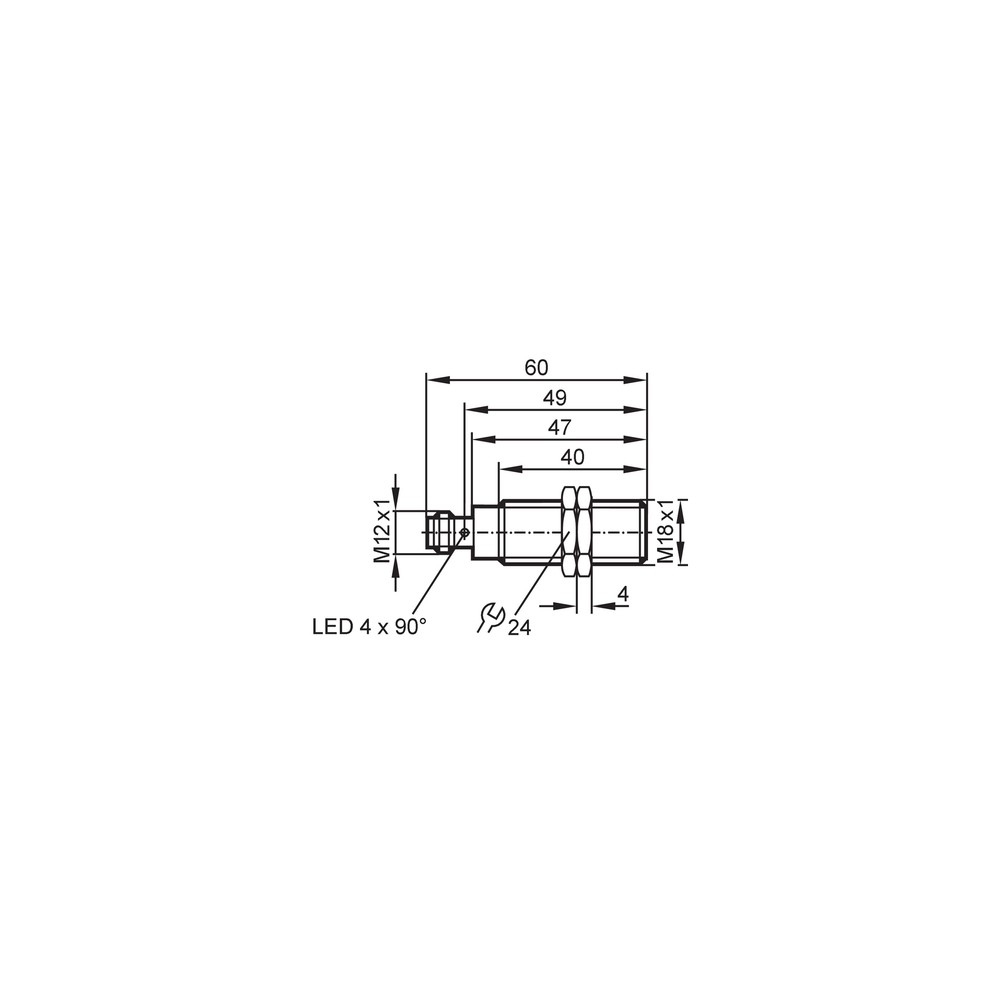

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o objeto interrompe a barreira.	Desalinhamento entre receptor e transmissor, ausência de transmissor compatível ou distância superior ao alcance informado.	Confirme a presença e o funcionamento do transmissor, alinhe os componentes e verifique se a distância está dentro do limite de 20 m.
O controlador não reconhece a comutação do sensor.	Entrada do controlador incompatível com PNP, alimentação fora da faixa especificada ou ligação incorreta.	Confira o tipo de entrada, meça a alimentação para confirmar 10 a 36 V DC e consulte o datasheet para validar a pinagem M12.
A saída permanece em um estado inesperado.	Interpretação incorreta da função de comutação com luz ou configuração/alinhamento inadequado da barreira.	Verifique a condição de luz na barreira, o alinhamento do conjunto e a função de comutação informada no datasheet.
A indicação de status não corresponde ao estado esperado pelo sistema.	Conexão elétrica incorreta, falta de alimentação ou condição de detecção não estabelecida.	Confira a alimentação e a pinagem conforme o datasheet, observe o LED amarelo de status e teste a resposta da entrada do controlador.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm OGE301 (Datasheet) Desenho em escala do OGE301 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGE301 e para que serve?

É um receptor fotoelétrico por barreira da ifm, destinado à detecção em conjunto com um transmissor compatível. A ficha especifica saída PNP e alcance máximo de 20 m.

O OGE301 funciona com entrada PNP e qual é a conexão?

O sensor tem saída PNP e conexão elétrica M12 A-coded de 4 contatos. Confirme a pinagem no datasheet antes da ligação.

O transmissor e o cabo vêm junto com o receptor?

A ficha informa que acompanham o produto 2 porcas de fixação, mas não lista transmissor nem cabo entre os acessórios incluídos.

Posso usar esse sensor com uma entrada que exige NPN?

Não, se a entrada exigir especificamente saída NPN: a ficha identifica a saída elétrica do OGE301 como PNP.

Ele serve para uma barreira com distância maior que 20 m?

A ficha informa alcance máximo de 20 m; portanto, não selecione este modelo quando a distância requerida ultrapassar esse limite.

O sensor não detecta a interrupção da barreira; o que devo verificar?

Verifique primeiro se há um transmissor compatível, se os componentes estão alinhados e se a distância está dentro do alcance especificado. Confira também o estado indicado pelo LED amarelo.

A entrada do CLP não muda de estado; devo trocar o sensor?

Antes de substituir o sensor, confirme se a entrada é compatível com PNP, se há alimentação entre 10 e 36 V DC e se a pinagem M12 está correta conforme o datasheet.

É melhor comprar só o receptor ou um conjunto completo?

O anúncio identifica o OGE301 como receptor e lista duas porcas de fixação como acessórios. Se ainda não houver um transmissor compatível, confirme o modelo necessário com a documentação da ifm antes de comprar os componentes.

Como devo instalar e alinhar o OGE301?

Monte-o pela rosca M18 x 1, posicione-o em frente ao transmissor compatível e alinhe a barreira dentro do alcance especificado. Consulte o datasheet para a pinagem do conector M12.

Que cuidado devo ter com o conector e a alimentação na instalação?

Use alimentação DC dentro da faixa de 10 a 36 V e valide a conexão M12 A-coded de 4 contatos pela documentação do fabricante. A ficha não fornece um pinout separado.

GLOSSÁRIO TÉCNICO

Sensor fotoelétrico por barreira

Sistema de detecção em que um receptor identifica a condição de luz proveniente de um transmissor alinhado. (Ref.: princípio de funcionamento — sensores fotoelétricos por barreira)

PNP

Tipo de saída de comutação que deve ser compatível com a entrada do dispositivo de controle. (Ref.: função elétrica — PNP)

M12 A-coded

Tipo e codificação do conector elétrico especificados para a conexão do sensor. (Ref.: conexão elétrica — M12, codificação A, 4 contatos)

IP69K

Grau de proteção listado para o produto; as condições de aplicação devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção — IP65, IP67, IP68 e IP69K)

M18 x 1

Designação da rosca mecânica informada para a montagem do sensor. (Ref.: designação da rosca — M18 x 1)
