Receptor Fotoelétrico IFM OGE300

Pré-visualizar: OGE300 IFM - Receptor Fotoelétrico IFM Indústria Alimentícia M18 PNP 20m IP69K

OGE300 IFM - Receptor Fotoelétrico IFM Indústria Alimentícia M18 PNP 20m IP69K

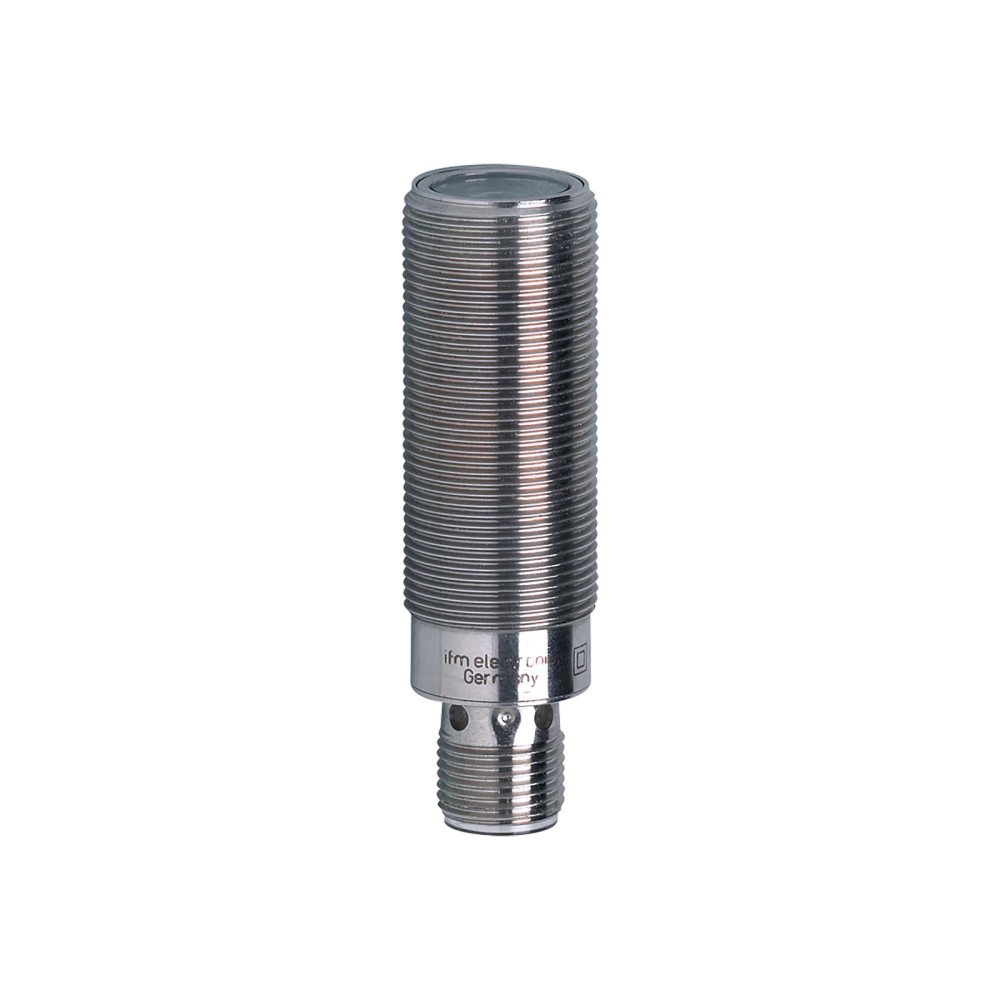

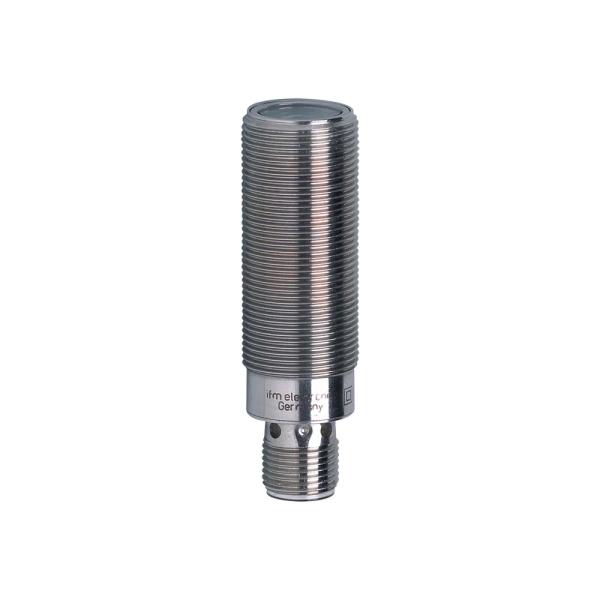

Imagem meramente ilustrativa

R$ 1.383,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGE300
EAN: 4021179239974
NCM do produto: 85365090

Destaques do Produto Função Receptor para...mais

Fechar menu

Saiba mais sobre: "OGE300 IFM - Receptor Fotoelétrico IFM Indústria Alimentícia M18 PNP 20m IP69K"

Destaques do Produto

Função

Receptor para sistema fotoelétrico por barreira

Alcance

Até 20 m

Tipo de saída

PNP

Alimentação

10 a 36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Receptor fotoelétrico por barreira IFM OGE300, M18, PNP, alcance de 20 m, IP69K

O IFM OGE300 é um receptor fotoelétrico para uso com um transmissor em uma barreira óptica, detectando a interrupção do feixe. É indicado para aplicações de detecção na indústria alimentícia e de bebidas. Opera com saída PNP, alcance especificado de até 20 m e conexão elétrica M12 de 4 contatos. Seu invólucro em aço inoxidável 316L e os graus de proteção IP65, IP67, IP68 e IP69K constam na ficha do produto.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Receptor fotoelétrico por barreira
Princípio de funcionamento	Barreira; detecção por obscurecimento
Alcance	20 m
Saída de comutação	PNP
Conexão elétrica	M12, codificação A, 4 contatos
Tensão de operação	10 a 36 V DC
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do invólucro	Aço inoxidável 1.4404 (316L)
Temperatura ambiente	-25 a 80 °C
Formato e dimensões	Rosca M18 x 1; comprimento 60 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção por barreira óptica em que se utilize um transmissor compatível e o percurso do feixe não exceda o alcance especificado de 20 m.
Instalações cuja entrada de controle aceite saída PNP e cuja alimentação esteja dentro de 10 a 36 V DC.
Aplicações na indústria alimentícia e de bebidas, conforme a aplicação indicada na ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar como sensor autônomo refletivo ou difuso: o OGE300 é identificado como receptor para princípio de barreira e requer um transmissor para formar o feixe.
Não aplicar diretamente a uma entrada que exija saída NPN sem validar uma interface elétrica compatível; a saída declarada do sensor é PNP.
Não projetar a alimentação fora da faixa especificada de 10 a 36 V DC nem o percurso de detecção além de 20 m.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção por barreira fotoelétrica na indústria alimentícia e de bebidas; o receptor deve operar com um transmissor compatível e o feixe deve respeitar o alcance especificado.
Possibilidade de uso: detecção da passagem de objetos que interrompam o feixe em linhas de processo. Essa possibilidade depende do alinhamento do transmissor e do receptor e das características do objeto e do processo; valide a aplicação com o fabricante.
Limite operacional a considerar: a alimentação deve permanecer entre 10 e 36 V DC e a temperatura ambiente entre -25 e 80 °C.
A ficha informa graus de proteção IP65, IP67, IP68 e IP69K; a adequação a um procedimento específico de lavagem ou exposição ambiental deve ser validada conforme as condições reais e as instruções do fabricante.

COMO ESCOLHER

Antes de comprar o Receptor fotoelétrico por barreira IFM OGE300, M18, PNP, alcance de 20 m, IP69K, verifique estes pontos:

Escolha o OGE300 quando

A aplicação exigir um receptor de barreira, saída PNP, alimentação entre 10 e 36 V DC, conexão M12 de 4 contatos e alcance de até 20 m. Considere também o formato roscado M18 x 1 e o comprimento de 60 mm para verificar o espaço de montagem.

Procure outra configuração quando

O sistema exigir sensor difuso ou refletivo, saída NPN, outra conexão elétrica ou um alcance superior a 20 m. Confirme a compatibilidade do transmissor e da entrada do controlador com a documentação do fabricante antes de especificar o conjunto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado no anúncio.
Modelo e SKU	OGE300	Identificação do produto.
GTIN	4021179239974	Código comercial informado na ficha.
Tipo de produto	Receptor fotoelétrico por barreira	Função indicada pelo fabricante.
Aplicação	Indústria alimentícia e de bebidas	Aplicação indicada na ficha do produto.
Princípio de funcionamento	Sensor fotoelétrico por barreira	Receptor destinado a detectar a interrupção do feixe.
Método de detecção	Obscurecimento	Comutação associada à interrupção do feixe óptico.

Dados ópticos
Fonte de luz	Luz vermelha	Tipo de luz informado para o produto.
Comprimento de onda	624 nm	Valor declarado na ficha.
Alcance	20 m	Alcance máximo informado; confirme as condições de instalação e o transmissor aplicável no datasheet.
Alcance ajustável	Não	A ficha informa que o alcance não é ajustável.

Dados elétricos e alimentação
Tensão de operação	10 a 36 V DC	Faixa declarada de tensão de alimentação.
Consumo de corrente	10 mA	Valor informado para o consumo do sensor.
Classe de proteção elétrica	II	Classe de proteção declarada.
Queda de tensão máxima da saída	2,5 V	Valor declarado para a saída de comutação DC.
Corrente máxima constante da saída	150 mA; 200 mA até 60 °C	Valores informados na ficha; respeite as condições de corrente e temperatura especificadas.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção descrito na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Observação de alimentação	Tensão de serviço supply class 2 conforme cULus	Observação registrada na ficha do produto.

Saída e comutação
Saída de comutação	PNP	Tipo de saída elétrica informado.
Função da saída	Obscurecimento	Comportamento indicado na ficha para a detecção por interrupção do feixe.
Frequência de comutação DC	1000 Hz	Frequência de comutação declarada.
Norma EMC	EN 60947-5-2	Norma indicada na ficha para compatibilidade eletromagnética.

Conexão elétrica
Conector	1 x M12, codificação A, 4 contatos	Conexão elétrica declarada; conferir a pinagem no datasheet antes da ligação.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção informados pelo fabricante; respeite as condições e os procedimentos de instalação aplicáveis a cada classificação.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente declarada.

Dados mecânicos e materiais
Formato de montagem	Invólucro com rosca	Tipo construtivo informado.
Rosca	M18 x 1	Dimensão da rosca mecânica.
Comprimento	60 mm	Dimensão declarada.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material especificado para o invólucro.
Material da vedação	EPDM	Material declarado para a vedação.
Material do protetor frontal/lente	PMMA	Material declarado para o protetor frontal.
Peso	59,8 g	Massa informada na ficha.

Indicação e conteúdo fornecido
Indicador de status	1 LED amarelo	Indicação declarada para o status de chaveamento.
Acessórios incluídos	2 porcas de fixação	Conteúdo indicado na ficha do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
MTTF	1112 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a informação disponível descreve uma saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC; saída de comutação PNP. Verifique no datasheet do fabricante a atribuição dos pinos antes de realizar a ligação.

Processo Montagem por rosca M18 x 1. A conexão M12 é elétrica, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação dentro da faixa indicada	✓	Corresponde ao tipo de saída e à faixa de tensão de operação declarados. Confirme a pinagem e os limites de entrada do controlador.
Sistema fotoelétrico por barreira com transmissor compatível e percurso óptico de até 20 m	✓	O produto é um receptor por barreira e tem alcance especificado de 20 m; a compatibilidade do transmissor específico deve ser confirmada.
Entrada que exige saída NPN, sem interface elétrica apropriada	✗	A saída informada para o OGE300 é PNP, não NPN.
Instalação que requer sensor difuso ou refletivo autônomo	✗	O princípio declarado é barreira e o produto é receptor, não sensor difuso ou refletivo.
Montagem em ponto que exige rosca diferente de M18 x 1, sem adaptação validada	✗	A rosca mecânica declarada é M18 x 1; a ficha não informa adaptadores para outros formatos.

INSTALAÇÃO

Como instalar o Receptor fotoelétrico por barreira IFM OGE300, M18, PNP, alcance de 20 m, IP69K

Confirme que a aplicação requer um receptor por barreira e selecione um transmissor compatível com o OGE300 conforme a documentação IFM.
Verifique antes da montagem se a alimentação está entre 10 e 36 V DC e se a entrada de controle aceita saída PNP.
Planeje a montagem considerando a rosca M18 x 1, o comprimento de 60 mm e o espaço disponível; use as duas porcas de fixação fornecidas.
Fixe o receptor e alinhe-o ao transmissor, mantendo o percurso óptico dentro do alcance especificado e sem obstruções permanentes.
Conecte o cabo M12 de codificação A e 4 contatos; consulte o datasheet para identificar a pinagem, pois ela não está reproduzida nesta instrução.
Energize o conjunto e verifique o LED amarelo e a resposta da entrada de controle ao interromper e restabelecer o feixe.

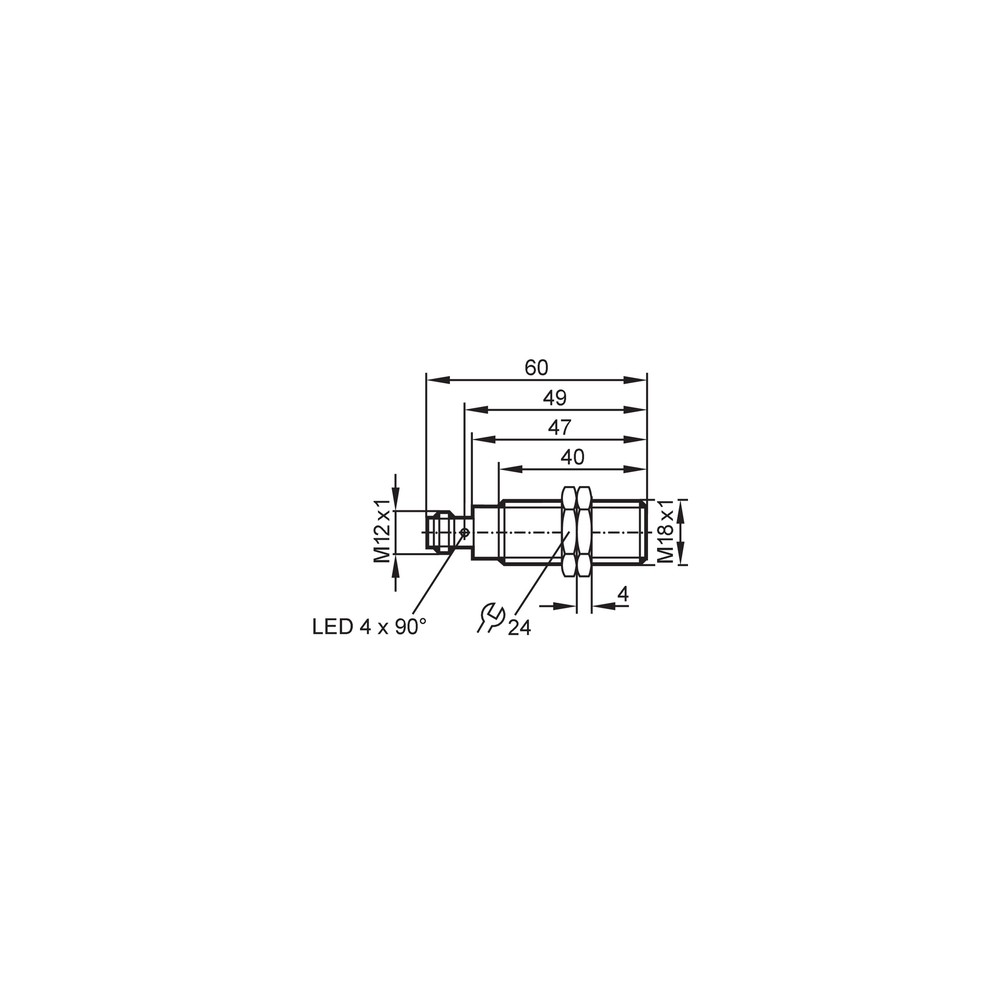

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O receptor não comuta quando o sistema é ligado.	Feixe não alinhado ou obstruído, ausência de transmissor compatível ou alimentação fora da faixa especificada.	Confirme a alimentação entre 10 e 36 V DC, verifique o transmissor e o alinhamento óptico e observe o LED de status durante o teste.
A entrada do controlador não reconhece a saída do sensor.	Entrada configurada ou projetada para lógica incompatível com a saída PNP, ou ligação elétrica incorreta.	Confirme que a entrada aceita PNP e compare a ligação dos quatro contatos com a pinagem do datasheet e do cabo utilizado.
A detecção é intermitente.	Desalinhamento do transmissor e receptor, interrupções indesejadas do feixe ou instalação além do alcance especificado.	Verifique o alinhamento e o trajeto óptico, remova obstruções não previstas e confirme a distância entre os componentes.
O LED de status não apresenta a resposta esperada durante a detecção.	Condição de alimentação, ligação, alinhamento ou interpretação da função de comutação por obscurecimento.	Verifique alimentação e conexões conforme o datasheet, confirme o alinhamento e teste a interrupção do feixe; compare a resposta observada com a função indicada pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM OGE300 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OGE300 e como ele detecta um objeto?

É um receptor fotoelétrico por barreira que detecta a interrupção do feixe óptico. Deve ser usado em conjunto com um transmissor compatível.

Para que tipo de aplicação o OGE300 foi indicado?

A ficha indica aplicações na indústria alimentícia e de bebidas. A adequação a uma condição específica de processo deve ser confirmada conforme o ambiente e as instruções do fabricante.

O OGE300 tem saída PNP ou NPN?

A saída de comutação especificada é PNP. Confirme que a entrada do controlador é compatível com essa configuração.

O que acompanha o produto?

A ficha lista duas porcas de fixação e uma peça por embalagem. Não informa que o transmissor ou o cabo M12 estejam incluídos.

Posso usar este receptor como sensor difuso ou refletivo?

Não: o OGE300 é identificado como receptor para princípio de barreira. Para detecção difusa ou refletiva, selecione um sensor cuja ficha especifique essa tecnologia.

Ele funciona com uma entrada que exige NPN ou com alimentação acima de 36 V DC?

A saída declarada é PNP e a faixa de tensão é de 10 a 36 V DC. Uma entrada NPN sem interface compatível ou uma alimentação fora dessa faixa não corresponde às especificações informadas.

O sensor está alimentado, mas não detecta; o que verifico antes de trocar?

Verifique a tensão de alimentação, a ligação, a presença de um transmissor compatível e o alinhamento do feixe. Observe também o LED amarelo enquanto interrompe o feixe.

A saída não aparece no controlador; o que pode estar acontecendo?

Uma causa possível é incompatibilidade entre a saída PNP e a entrada do controlador ou erro de ligação. Confirme o tipo de entrada e compare a pinagem com o datasheet antes de substituir o receptor.

Preciso comprar o transmissor e o cabo junto com o OGE300?

O OGE300 é o receptor e exige um transmissor compatível para formar uma barreira; a ficha não informa que o transmissor ou o cabo estejam incluídos. Verifique a compatibilidade do transmissor e adquira separadamente os itens que não fizerem parte do fornecimento.

Como instalo e alinho o OGE300?

Monte-o pela rosca M18 x 1, conecte o M12 conforme a pinagem do datasheet e alinhe o receptor ao transmissor dentro do alcance especificado. A ficha não especifica ferramenta ou torque de aperto; consulte a documentação do fabricante para esses procedimentos.

GLOSSÁRIO TÉCNICO

Sensor fotoelétrico por barreira

Sistema de detecção no qual transmissor e receptor formam um feixe óptico; a interrupção do feixe é detectada pelo receptor. (Ref.: princípio de funcionamento: sensor fotoelétrico por barreira)

Obscurecimento

Condição em que a interrupção do feixe óptico provoca a resposta de comutação indicada para a detecção. (Ref.: método de detecção: obscurecimento)

PNP

Tipo de saída de comutação que deve ser compatibilizado com a entrada elétrica do controlador. (Ref.: saída de comutação: PNP)

IP69K

Grau de proteção declarado para o invólucro; a ficha lista também IP65, IP67 e IP68. (Ref.: graus de proteção)

M12 codificação A

Formato e codificação da conexão elétrica; neste produto, o conector tem 4 contatos. (Ref.: conexão elétrica: 1 x M12, codificação A, 4 contatos)
