Receptor Fotoelétrico IFM OGE201

Pré-visualizar: OGE201 IFM - Receptor Fotoelétrico Barreira Automação Industrial M18x1 PNP 20m IP67

OGE201 IFM - Receptor Fotoelétrico Barreira Automação Industrial M18x1 PNP 20m IP67

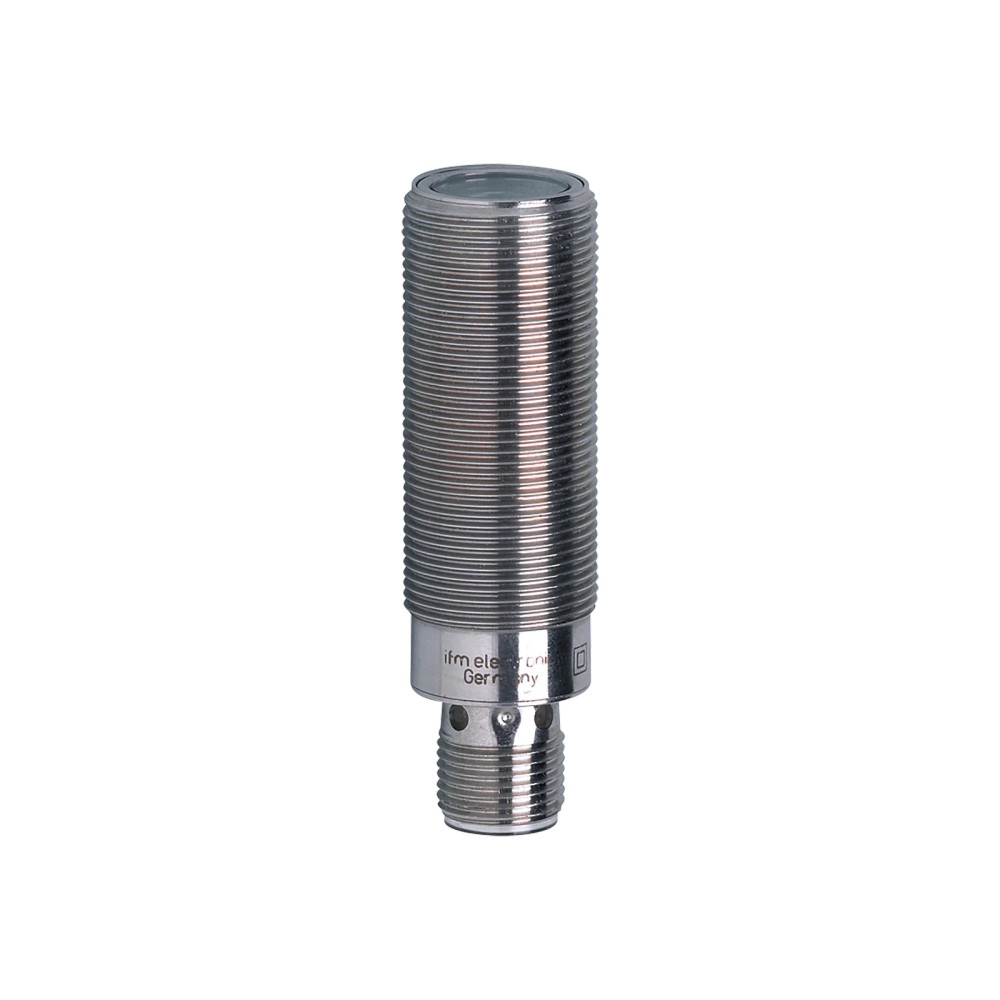

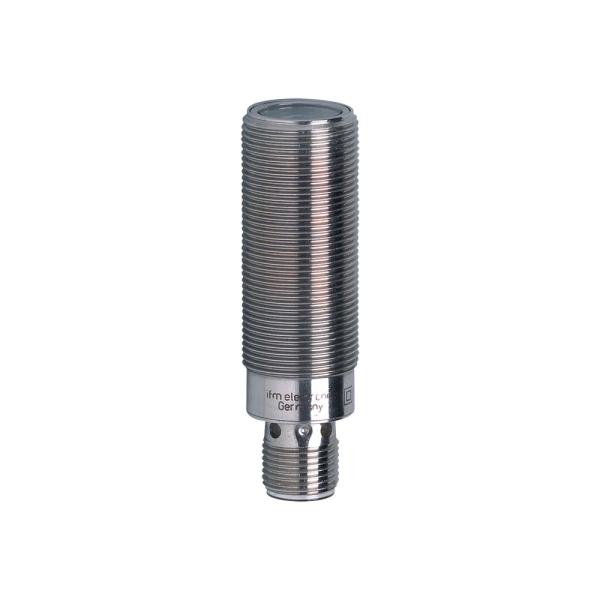

Imagem meramente ilustrativa

R$ 1.195,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGE201
EAN: 4021179173087
NCM do produto: 85365090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "OGE201 IFM - Receptor Fotoelétrico Barreira Automação Industrial M18x1 PNP 20m IP67"

Destaques do Produto

Tecnologia

Fotoelétrico Barreira

Tipo de Saída

PNP

Alcance

20 metros

Conexão

M12

Material

Aço Inox

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Receptor Fotoelétrico Barreira Automação Industrial IFM OGE201 M18x1 PNP 20m

O OGE201 é um receptor fotoelétrico por barreira da IFM, projetado para aplicações industriais exigentes de detecção. Com invólucro de aço inoxidável M18 e alcance de até 20 metros, oferece alta confiabilidade com proteção IP67. Integra saída de comutação PNP e frequência de resposta de 1000 Hz, sendo ideal para sistemas de esteiras e automação robusta.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	OGE201
Princípio	Barreira
Alcance	20 m
Saída	PNP
Conexão	M12
Proteção	IP67
Invólucro	Aço Inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com CLP (saída PNP).
Sistemas de barreira fotoelétrica em esteiras de transporte.
Ambientes industriais com necessidade de proteção IP67.

⚠ Considere outro se precisa de:

Ambientes com distâncias superiores a 20 metros.
Aplicações que exijam sensores de proximidade indutivos para metais ferrosos.
Instalação em locais onde a lente PMMA possa sofrer abrasão química constante.

APLICAÇÕES E USO

Detecção de presença em linhas de embalagem e esteiras de transporte.
Sistemas de segurança e contagem de peças em ambientes industriais.
Aplicações em áreas onde a resistência do aço inoxidável é exigida contra corrosão.

COMO ESCOLHER

Antes de comprar o Receptor Fotoelétrico Barreira Automação Industrial IFM OGE201 M18x1 PNP 20m, verifique estes pontos:

Quando escolher o OGE201

Indicado quando sua aplicação exige alcance longo (até 20m) em ambientes industriais que necessitam de carcaça metálica (inox) e proteção IP67, utilizando lógica PNP.

Quando evitar

Evite este modelo se sua aplicação precisar de saída tipo NPN, exigir comunicação via barramento de campo (IO-Link) ou se a distância entre componentes for inferior a 10cm, onde sensores de proximidade poderiam ser mais adequados.

ESPECIFICAÇÕES TÉCNICAS

Geral
Tipo de produto	Receptor fotoelétrico por barreira	Classificação funcional
Princípio de funcionamento	Barreira	Modo de detecção

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação
Consumo de corrente	10 mA	Em repouso
Saída de comutação	PNP	Tipo de interface elétrica
Frequência de comutação	1000 Hz	Velocidade de resposta
Proteção	Curto-circuito e inversão de polaridade	Segurança elétrica

Dados Mecânicos
Material do invólucro	Aço inoxidável 316L	Resistência mecânica
Designação da rosca	M18 x 1	Montagem
Grau de proteção	IP 67	Vedação
Conexão	M12	Padrão de cabo

Faixa de Medição
Alcance	< 20 m	Distância operacional
Tipo de luz	Luz vermelha	Espectro

COMPATIBILIDADE

Comunicação

• Sinal discreto (comutação PNP)

Conexões

Elétrica M12, 4 pinos, codificação A

Processo M18 x 1 (rosca)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada PNP	✓	O sensor fornece sinal PNP compatível com entradas digitais de controladores padrão industrial.
Ambientes com lavagem industrial	✓	Invólucro em aço inoxidável 316L e grau de proteção IP67 suportam exposição à água e limpeza.
Controladores NPN	✗	A saída deste sensor é PNP, sendo incompatível com entradas NPN que requerem comutação para o negativo.

INSTALAÇÃO

Como instalar o Receptor Fotoelétrico Barreira Automação Industrial IFM OGE201 M18x1 PNP 20m

Identifique a posição ideal para instalação garantindo o alinhamento óptico com o transmissor.
Utilize as porcas de fixação M18 inclusas para prender o sensor em um suporte rígido.
Conecte o cabo M12 de 4 polos ao sensor, garantindo o aperto correto para vedação.
Alimente o sensor com tensão entre 10-36V DC, respeitando a polaridade.
Verifique o LED de status amarelo para confirmar se o receptor detecta o feixe do transmissor.
Realize testes de obstrução do feixe para validar o acionamento da saída de comutação.

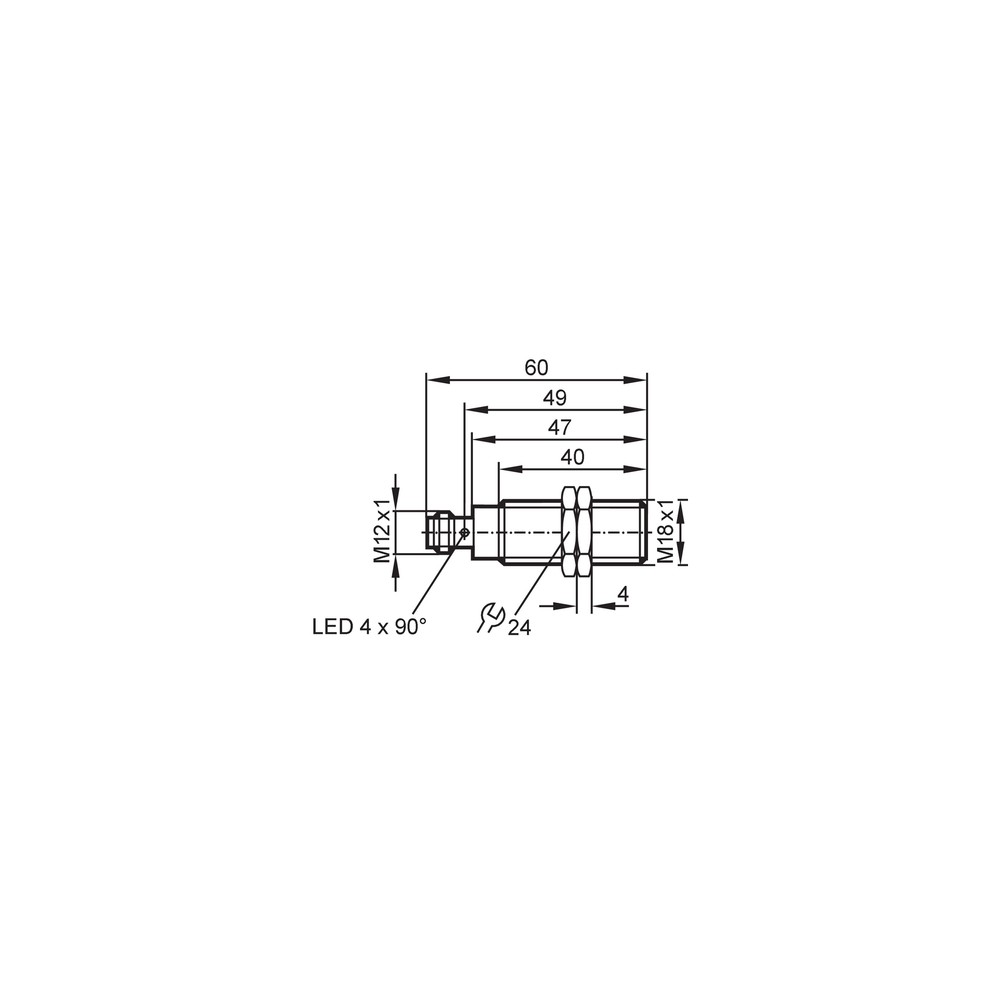

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou apresenta falhas na detecção.	Desalinhamento entre o transmissor e o receptor.	Verifique se o feixe está direcionado corretamente para o receptor usando os indicadores LED.
Detecção intermitente ou sinal falso positivo.	Acúmulo de sujeira, poeira ou umidade na lente.	Limpe a lente com um pano macio e verifique se a vedação do conector M12 está intacta.
O sensor não liga ou apresenta comportamento instável.	Tensão de operação fora da faixa (10-36V DC).	Utilize um multímetro para medir a tensão de alimentação nos pinos do conector.
Sem sinal de saída para o controlador (CLP).	Conexão elétrica incorreta ou cabo danificado.	Teste a continuidade do cabo e verifique a pinagem conforme o diagrama de ligação.

DOCUMENTAÇÃO TÉCNICA

Datasheet OGE201 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGE201 e qual sua principal função?

O OGE201 é um receptor fotoelétrico por barreira com rosca M18, projetado para automação industrial, atuando na detecção de objetos com alcance de até 20 metros.

O que acompanha o sensor OGE201 na embalagem?

O produto acompanha duas porcas de fixação para instalação imediata no painel ou suporte.

O sensor OGE201 pode ser usado em qualquer aplicação de barreira?

Este sensor não é adequado para aplicações onde o alcance excede 20 metros ou onde a detecção exige sensores do tipo reflexivo ou laser com foco preciso em alvos minúsculos.

Posso usar este sensor sozinho para detectar qualquer objeto?

Não, este é um receptor de barreira. Para o funcionamento do sistema, é obrigatório o uso de um transmissor compatível da série OGE da ifm.

O que fazer se o sensor parar de indicar o status de chaveamento?

Se o LED amarelo de status de chaveamento não acender, verifique primeiro o alinhamento óptico entre transmissor e receptor e, em seguida, a integridade da conexão M12.

Por que o sensor apresenta falhas intermitentes de detecção?

Sintomas de falha intermitente podem indicar desvio no alinhamento. Verifique se as porcas de fixação estão apertadas e se o feixe de luz vermelha não está obstruído por sujeira na lente.

Devo escolher o OGE201 ou outra tecnologia para minha linha de montagem?

A escolha entre modelos desta série depende do tipo de saída (PNP/NPN) e da necessidade de alcance. O OGE201 oferece saída PNP, ideal para controladores lógicos programáveis (CLP) com entrada tipo 3.

Este modelo possui diagnóstico remoto ou comunicação via IO-Link?

O OGE201 é uma solução dedicada para aplicações industriais padrão. Se sua aplicação exige IO-Link para diagnóstico remoto ou comunicação de dados, outros modelos da ifm com suporte a IO-Link seriam mais adequados.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o aperto manual ou com ferramenta adequada das porcas M18. Garanta que o conector M12 esteja firmemente rosqueado para manter o grau de proteção IP67.

O sensor OGE201 suporta ambientes com umidade ou poeira?

Este produto possui proteção IP67, o que o torna resistente à entrada de poeira e submersão temporária em água, sendo ideal para ambientes industriais agressivos.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que comuta o positivo (tensão de alimentação) para a carga. (Ref.: Função elétrica PNP)

IP67

Grau de proteção que indica total resistência a poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção IP 67)

Barreira Fotoelétrica

Princípio de detecção onde um transmissor e um receptor separados são usados para detectar a interrupção de um feixe de luz. (Ref.: Princípio de funcionamento)

M18x1

Designação de rosca padrão industrial para montagem mecânica do invólucro do sensor. (Ref.: Designação da rosca)

MTTF

Tempo Médio Para Falha, indicador de confiabilidade do componente em anos. (Ref.: MTTF 1067 anos)
