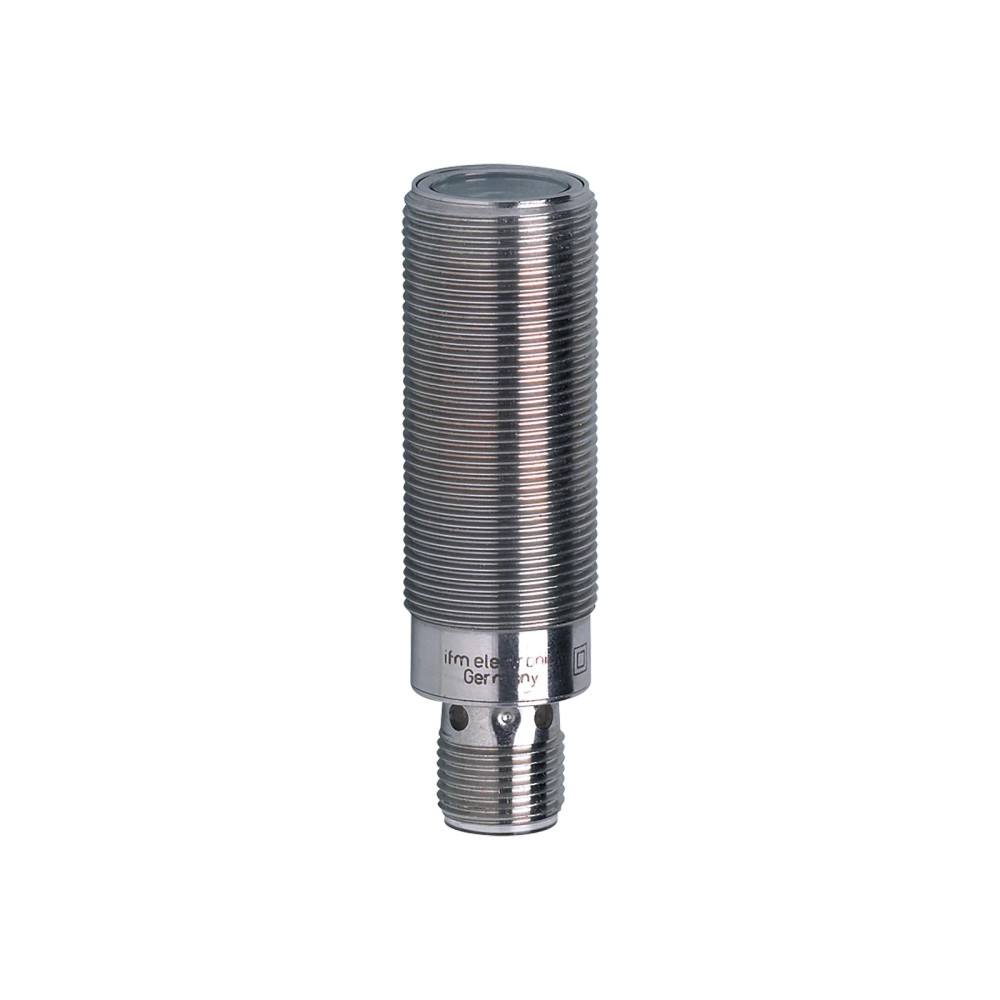

Receptor Fotoelétrico IFM OGE200

Pré-visualizar: OGE200 IFM - Receptor Fotoelétrico Barreira Automação Industrial PNP 20m M12 IP67

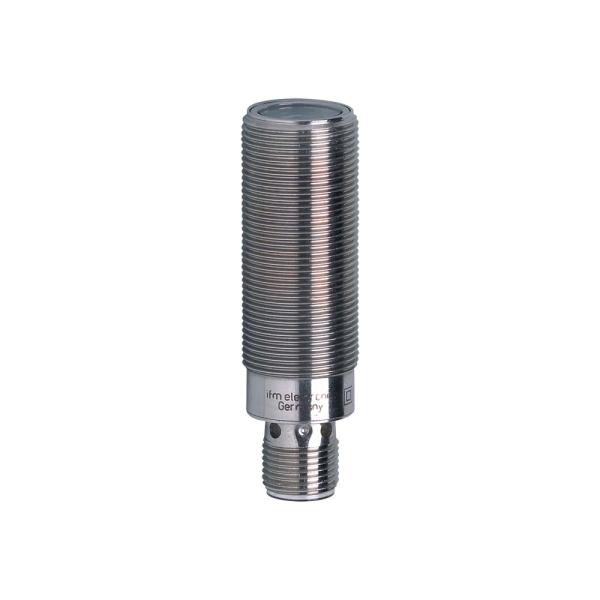

OGE200 IFM - Receptor Fotoelétrico Barreira Automação Industrial PNP 20m M12 IP67

Imagem meramente ilustrativa

R$ 1.195,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGE200
EAN: 4021179173070
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "OGE200 IFM - Receptor Fotoelétrico Barreira Automação Industrial PNP 20m M12 IP67"

Destaques do Produto

Tipo de Saída

PNP

Alcance Máximo

20 metros

Conexão

M12, 4 Polos

Material

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OGE200 IFM - Receptor Fotoelétrico Barreira Automação Industrial PNP 20m M12 IP67

O OGE200 é um receptor fotoelétrico por barreira projetado para detecção precisa em automação industrial. Operando com tecnologia de luz vermelha, este dispositivo oferece um alcance de até 20 metros com saída PNP. Sua construção em aço inoxidável 316L e grau de proteção IP67 assegura durabilidade em ambientes operacionais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Princípio	Barreira
Alcance	20 m
Saída	PNP
Grau de proteção	IP67
Conexão	M12
Material	Aço inoxidável 316L
Tensão	10-36V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial
Linhas de montagem e transporte
Ambientes com exigência de resistência à corrosão (aço 316L)
Aplicações que utilizam controladores com entrada PNP

⚠ Considere outro se precisa de:

Aplicações que exigem lógica de saída NPN
Distâncias de detecção superiores a 20 metros
Ambientes que exigem ajuste de sensibilidade no sensor
Uso como sensor reflexivo ou difuso

APLICAÇÕES E USO

Monitoramento de fluxo em esteiras industriais
Detecção de presença de objetos em longas distâncias
Posicionamento em sistemas de automação
Aplicações industriais com necessidade de resistência a agentes de limpeza

COMO ESCOLHER

Antes de comprar o OGE200 IFM - Receptor Fotoelétrico Barreira Automação Industrial PNP 20m M12 IP67, verifique estes pontos:

Quando escolher o OGE200

Ideal para sistemas de detecção por barreira onde a distância é de até 20 metros e o ambiente industrial requer invólucro em aço inox 316L para proteção contra corrosão.

Quando buscar alternativas

Se a aplicação exigir detecção reflexiva, distâncias maiores que 20m, lógica de saída NPN ou necessidade de ajuste fino de sensibilidade manual.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Detecção
Princípio de funcionamento	Barreira (receptor)	Modo de detecção de interrupção de feixe.
Alcance	20 m	Distância máxima de operação nominal.

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação permitida.
Saída	PNP	Tipo de sinal de comutação.
Consumo de corrente	10 mA	Corrente sem carga.
Frequência de comutação	1000 Hz	Velocidade máxima de operação.

Dados Mecânicos
Material da carcaça	Aço inoxidável 316L	Material resistente à corrosão.
Conexão	M12, 4 polos	Padrão de interface física.
Dimensões	M18 x 1 / 60 mm	Geometria do corpo.
Proteção	IP67	Nível de vedação contra elementos externos.

COMPATIBILIDADE

Comunicação

• Saída digital PNP

Conexões

Elétrica Conector M12, 4 polos

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de produtos químicos	✓	Carcaça em aço inoxidável 316L oferece alta resistência química.
Controlador de automação PNP	✓	Compatibilidade direta de sinal.
Controlador de automação NPN	✗	A saída do sensor é PNP, incompatível com lógica NPN.
Distância de detecção superior a 20m	✗	O alcance nominal máximo é limitado a 20 metros.

INSTALAÇÃO

Como instalar o OGE200 IFM - Receptor Fotoelétrico Barreira Automação Industrial PNP 20m M12 IP67

Limpar o local de montagem.
Utilizar as porcas M18 inclusas para fixar o receptor em um suporte adequado.
Realizar o alinhamento óptico com o transmissor até que o LED de status indique a recepção do sinal.
Conectar o cabo M12 de 4 polos ao sensor.
Verificar a integridade das conexões elétricas.
Realizar um teste de comutação passando um objeto pelo feixe.

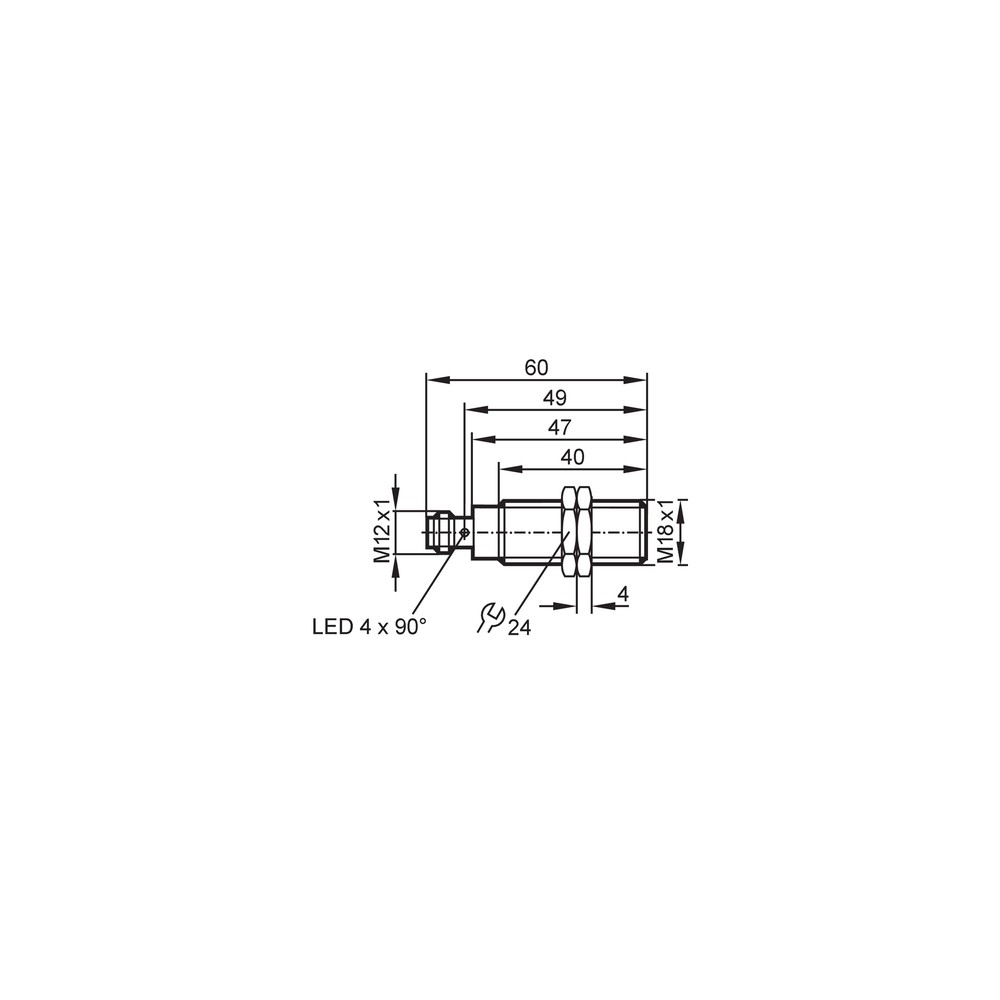

Desenho Dimensional Pinagem

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta mesmo com objeto na trajetória.	Alinhamento inadequado com o emissor ou acúmulo de sujeira nas lentes.	Verificar o LED amarelo de status e limpar a superfície da lente.
Saída PNP bloqueada ou falha na comutação.	Curto-circuito na carga ou sobrecarga na saída.	Testar a carga conectada e verificar a continuidade do cabo.
O sensor não liga ou LED de status inativo.	Tensão de alimentação fora da faixa especificada ou inversão de polaridade.	Medir a voltagem no conector M12 com multímetro.
Comportamento instável ou falha na detecção a longas distâncias.	Queda de tensão excessiva devido ao comprimento ou seção do cabo.	Medir a tensão nos terminais do sensor durante a operação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial OGE200 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGE200 e qual sua principal função?

O OGE200 é um receptor fotoelétrico que opera pelo princípio de barreira, projetado para automação industrial, sendo compatível com saídas PNP.

O que acompanha o produto na embalagem?

Sim, o sensor é acompanhado por duas porcas de fixação para instalação direta.

Este receptor é compatível com sistemas NPN?

Não, este sensor opera exclusivamente com lógica PNP e não é compatível com sistemas que exigem sinalização NPN ou comutação por relé.

Posso ajustar a sensibilidade deste receptor?

Não, este modelo não possui ajuste manual de sensibilidade, sendo um dispositivo de detecção fixa para o alcance nominal especificado.

O que fazer se o sensor não detectar o objeto?

Quando o sensor falha na detecção, verifique primeiro o alinhamento óptico com o transmissor e certifique-se de que a lente esteja limpa e livre de obstruções.

Por que a saída do sensor não está funcionando?

Se a saída não comutar, verifique se houve um curto-circuito na carga conectada ou se a tensão de alimentação está fora da faixa de 10-36V DC.

Devo escolher este sensor ou um sensor difuso?

O OGE200 é ideal para aplicações de barreira de longa distância (20m) em ambientes agressivos, enquanto sensores difusos são melhores para detecção de proximidade de curto alcance.

Este modelo é melhor que versões de plástico?

Para aplicações de até 20 metros, o OGE200 é a escolha robusta em aço inoxidável, superando modelos plásticos padrão em ambientes corrosivos ou de alta higiene.

Como deve ser feita a instalação física?

A instalação requer alinhamento preciso entre emissor e receptor, utilizando as porcas M18 inclusas para fixação, e conexão elétrica via conector M12 de 4 polos.

Qual a procedência deste sensor?

A origem do produto é a IFM, sendo o faturamento e a logística gerenciados diretamente pela fabricante para garantir a procedência técnica.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (comutação positiva) quando o sensor é ativado. (Ref.: Função elétrica PNP)

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água. (Ref.: Proteção IP 67)

Barreira

Princípio de funcionamento onde um emissor e um receptor separados detectam a interrupção do feixe de luz. (Ref.: Princípio de funcionamento)

Aço 316L

Aço inoxidável de alta resistência à corrosão, indicado para ambientes agressivos ou higiênicos. (Ref.: Material invólucro)

M12

Padrão de conexão circular de 4 polos amplamente utilizado em automação industrial para sinais e alimentação. (Ref.: Conexão elétrica)
