Receptor Fotoelétrico IFM OGE101

Pré-visualizar: OGE101 IFM - Receptor Fotoelétrico IFM Detecção de Objetos 8m PNP IP67 M12

OGE101 IFM - Receptor Fotoelétrico IFM Detecção de Objetos 8m PNP IP67 M12

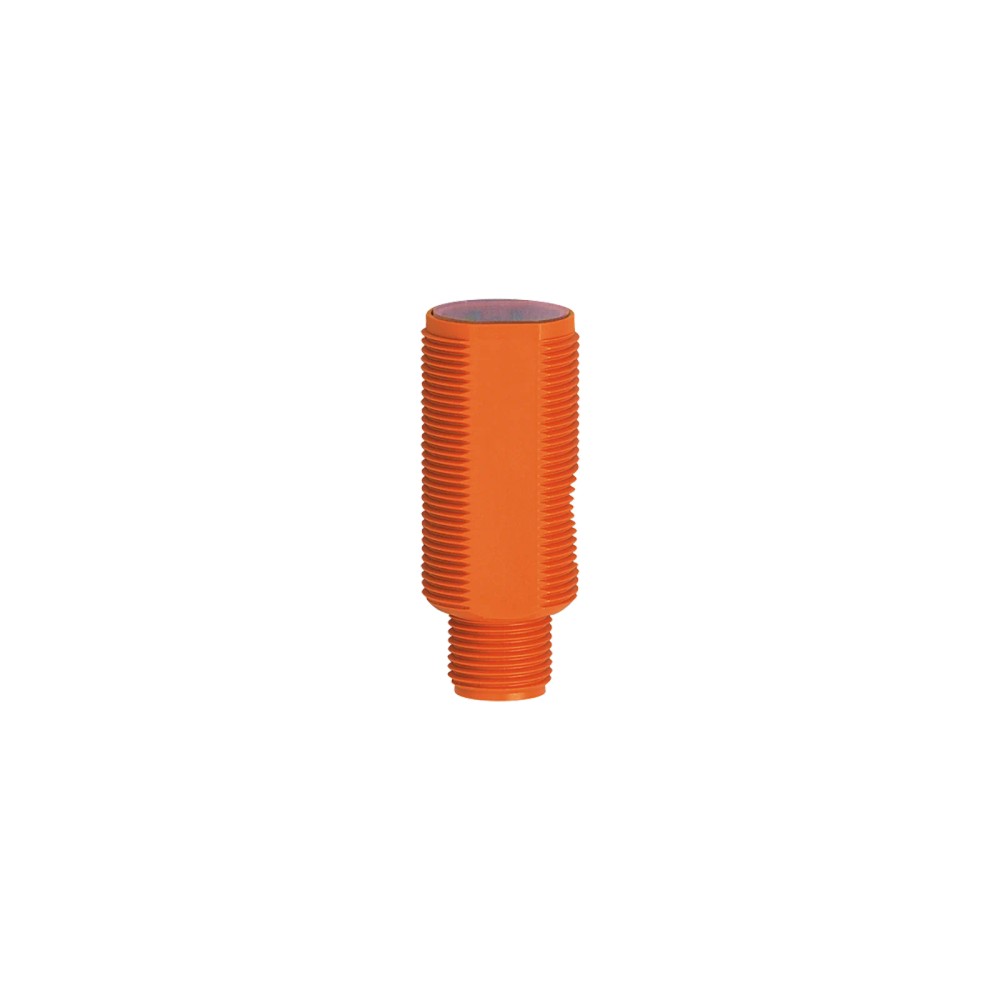

Imagem meramente ilustrativa

R$ 634,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGE101
EAN: 4021179246880
NCM do produto: 85365090

Destaques do Produto Alcance 8 m...mais

Fechar menu

Saiba mais sobre: "OGE101 IFM - Receptor Fotoelétrico IFM Detecção de Objetos 8m PNP IP67 M12"

Destaques do Produto

Alcance

8 m

Saída

PNP

Conexão

M12

Princípio

Barreira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Receptor Fotoelétrico IFM OGE101 - Barreira 8m PNP M12

O OGE101 é um receptor fotoelétrico de barreira projetado para detecção confiável de objetos em automação industrial. Operando com luz vermelha, este dispositivo oferece um alcance de detecção de até 8 metros, ideal para monitoramento de presença e contagem em longas distâncias. Possui saída de comutação PNP, grau de proteção IP67 e conexão padrão M12, garantindo integração robusta em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	OGE101
Marca	ifm
Alcance	8 m
Saída	PNP
Conexão	M12
Proteção	IP 67
Fonte de Luz	Luz vermelha
Peso	14.4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de montagem e esteiras de transporte para detecção de presença de peças.
Sistemas de contagem de objetos em longas distâncias (até 8m).
Ambientes industriais com necessidade de proteção contra umidade e poeira (IP67).

⚠ Considere outro se precisa de:

Sistemas de controle baseados exclusivamente em lógica NPN sem interface adaptadora.
Aplicações que exigem comunicação de dados via IO-Link ou protocolos de barramento de campo.
Instalações submersas em líquidos, apesar do grau de proteção IP67 ser adequado para jatos d'água.

APLICAÇÕES E USO

Monitoramento de passagem de objetos em esteiras transportadoras.
Contagem de peças em processos automatizados.
Detecção de presença em linhas de embalagem.
Alinhamento e posicionamento de carga em sistemas logísticos.

COMO ESCOLHER

Antes de comprar o Receptor Fotoelétrico IFM OGE101 - Barreira 8m PNP M12, verifique estes pontos:

Quando escolher o OGE101

Indicado para aplicações que exigem detecção por barreira com alcance de até 8 metros, compatibilidade com sistemas PNP e ambientes com necessidade de proteção IP67.

Quando buscar alternativas

Opte por outros modelos se necessitar de saída NPN, distâncias superiores a 8 metros ou protocolos de comunicação avançados como IO-Link.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Receptor fotoelétrico por barreira	Princípio de operação do dispositivo
Alcance máximo	8 m	Distância operacional nominal em relação ao emissor

Dados Elétricos
Saída de comutação	PNP	Lógica de comutação do sinal de saída
Modo de saída	Comutação com luz	Estado da saída quando o feixe está ativo

Dados Mecânicos
Grau de proteção	IP 67	Resistência a contaminantes e líquidos
Conexão	M12	Interface de conexão elétrica
Peso	14.4 g	Peso do componente sem embalagem

COMPATIBILIDADE

Comunicação

• Nenhum (Comutação direta)

Conexões

Elétrica Conector M12

Processo Barreira fotoelétrica (Receptor)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC com entrada PNP 24V	✓	O sensor fornece sinal de saída PNP compatível com a lógica padrão industrial.
Sistema de controle NPN	✗	A saída PNP fornece tensão positiva ao ativar, o que é incompatível com a lógica NPN que comuta para o terra (GND).
Uso como barreira com emissor OGE100	✓	Compatibilidade definida pela série de sensores de barreira da ifm.

INSTALAÇÃO

Como instalar o Receptor Fotoelétrico IFM OGE101 - Barreira 8m PNP M12

Fixe o receptor OGE101 em suporte mecânico rígido, garantindo alinhamento com o emissor.
Verifique se o emissor está alimentado e posicionado corretamente.
Conecte o cabo M12 ao sensor, rosqueando até sentir resistência para garantir a vedação.
Ajuste o alinhamento físico até que o LED de sinalização no receptor indique o recebimento do feixe.
Conecte o sinal de saída PNP ao controlador de entrada correspondente.
Teste a detecção obstruindo o feixe e verificando a mudança de estado na saída.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da saída ao detectar o objeto.	Alinhamento óptico incorreto entre emissor e receptor.	Verifique o LED de status no corpo do receptor para confirmar a recepção do sinal do emissor.
Sinal intermitente ou ausência total de sinal.	Cabo de conexão danificado ou conexão frouxa.	Inspeccione o conector M12 e a integridade física do cabo.
Detecção falsa ou falha na comutação.	Acúmulo de sujeira ou poeira na lente óptica.	Limpe a lente com pano macio e verifique se o feixe não está obstruído.
O sensor não liga ou apresenta comportamento instável.	Tensão de alimentação fora da faixa especificada.	Meça a tensão de alimentação nos pinos do conector com um multímetro.

DOCUMENTAÇÃO TÉCNICA

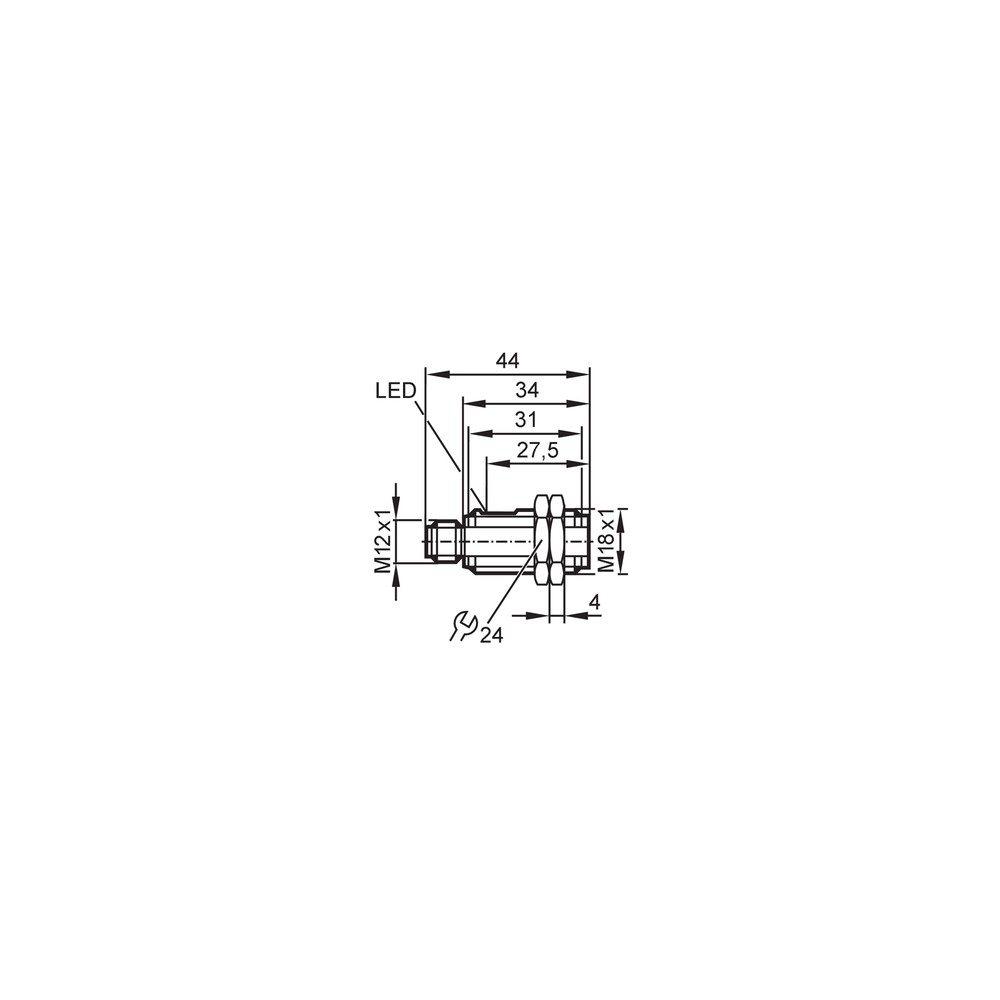

Folha de Dados Técnicos OGE101 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor fotoelétrico OGE101?

O OGE101 é um receptor fotoelétrico de barreira que opera em conjunto com um emissor para detecção de objetos até 8 metros.

Este modelo é compatível com CLPs convencionais?

Sim, o dispositivo possui saída PNP e conexão padrão M12, facilitando a integração em sistemas de automação padrão.

Este sensor possui protocolo IO-Link?

Não, este modelo é um sensor de comutação simples (PNP) sem suporte a IO-Link ou protocolos de comunicação avançados.

Este sensor é compatível com sistemas NPN?

Não, o modelo OGE101 possui saída do tipo PNP. Verifique a necessidade de inversores de sinal ou conversores se o sistema exigir lógica NPN.

Por que o sensor não está detectando o objeto?

O sintoma é a falha na comutação do sinal. A causa provável é o desalinhamento óptico entre o emissor e o receptor, verifique a indicação luminosa (LED) no corpo do sensor.

O sensor está alimentado, mas não envia sinal. O que pode ser?

O sintoma é a ausência de sinal elétrico. Verifique a continuidade do cabeamento M12 e a alimentação de tensão no pino correspondente.

Este modelo substitui sensores difusos?

O OGE101 é destinado a aplicações de barreira unidirecional. Se sua aplicação exige detecção por reflexão difusa ou retrorreflexiva, considere outros modelos da série ifm.

Este produto acompanha o emissor?

Este produto é uma unidade receptora. Certifique-se de adquirir o emissor compatível da série se estiver montando o sistema de barreira pela primeira vez.

Quais os cuidados na instalação mecânica?

Utilize um conector M12 fêmea padrão de 4 polos e verifique o alinhamento mecânico visual. Garanta que o torque de aperto do conector respeite o manual para evitar danos à vedação.

Como verificar a procedência do sensor?

A garantia e procedência são asseguradas pela ifm electronic ltda. A compra faturada diretamente pelo fabricante garante a autenticidade do produto original.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que fornece sinal positivo (tensão de alimentação) quando o sensor é ativado (Ref.: Datasheet/Especificações Elétricas).

Barreira (Through-beam)

Princípio de detecção onde emissor e receptor são unidades separadas, operando com o feixe de luz cruzando o caminho entre eles (Ref.: Tecnologia).

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água (Ref.: Grau de Proteção).

Comutação com luz

Modo de saída onde o sensor é ativado quando o feixe de luz atinge o receptor (Ref.: Modo de Comutação).

M12

Padrão de conexão circular industrial que garante travamento e vedação para cabos de sinal (Ref.: Conexão).
