Sensor Óptico de Distância IFM OGD560

Pré-visualizar: OGD560 IFM - Sensor Óptico de Distância Automação Industrial IO-Link 4m M18

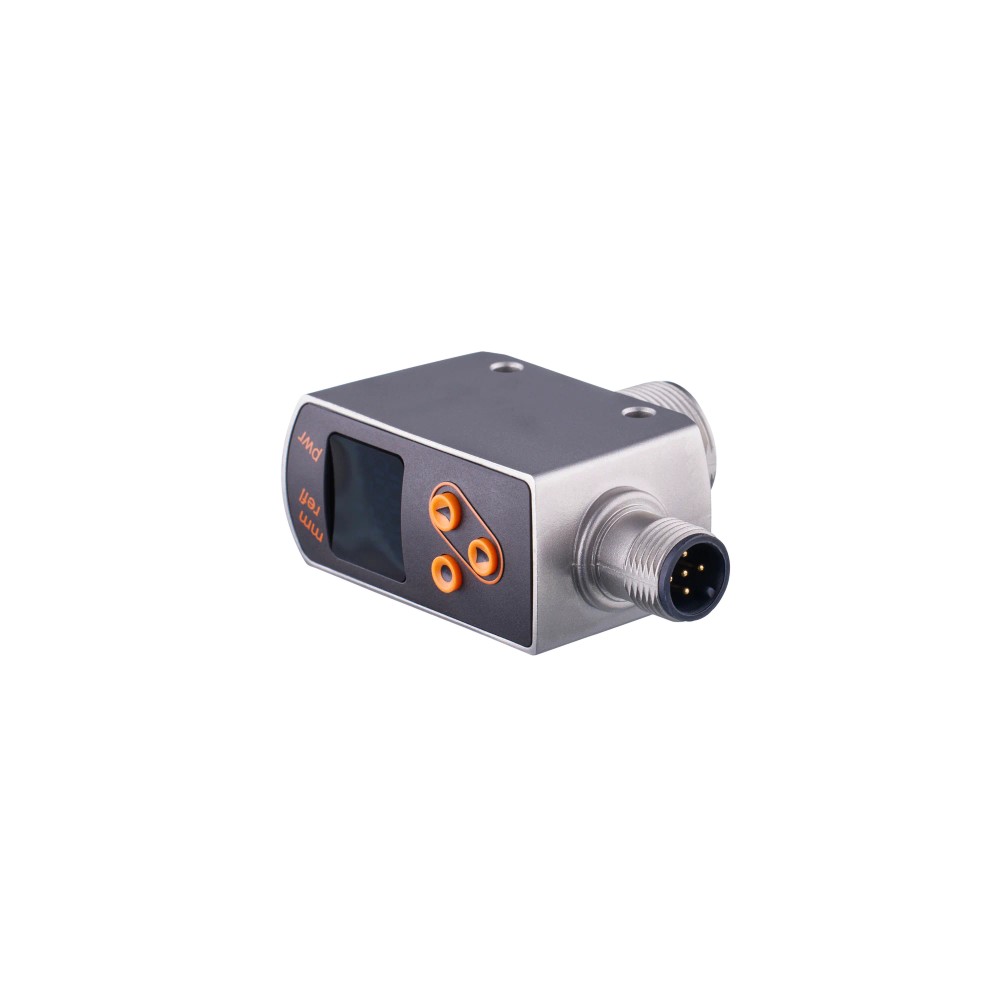

OGD560 IFM - Sensor Óptico de Distância Automação Industrial IO-Link 4m M18

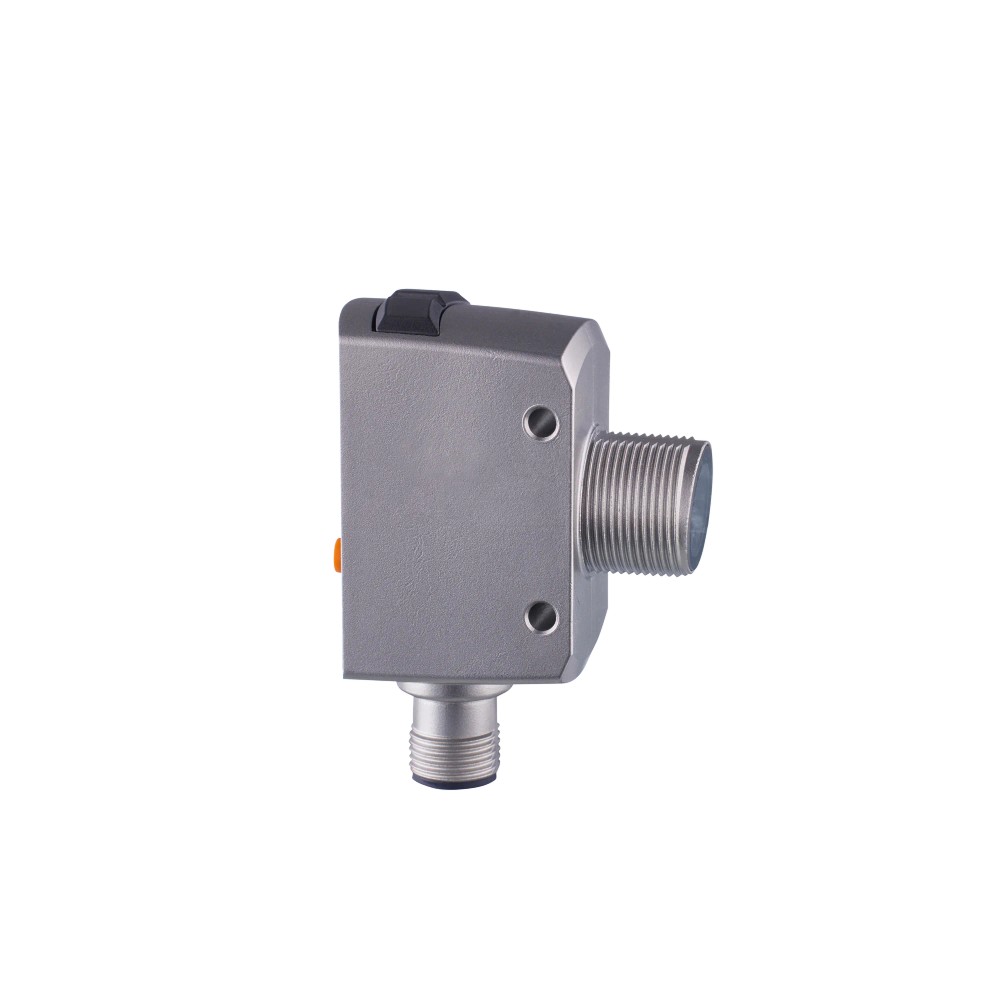

Imagem meramente ilustrativa

R$ 3.969,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGD560
EAN: 4021179353274
NCM do produto: 90318099

Destaques do Produto Tecnologia Óptico de...mais

Fechar menu

Saiba mais sobre: "OGD560 IFM - Sensor Óptico de Distância Automação Industrial IO-Link 4m M18"

Destaques do Produto

Tecnologia

Óptico de Distância (Laser)

Alcance Máximo

4 metros

Interface

IO-Link

Conexão

M12

Proteção

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

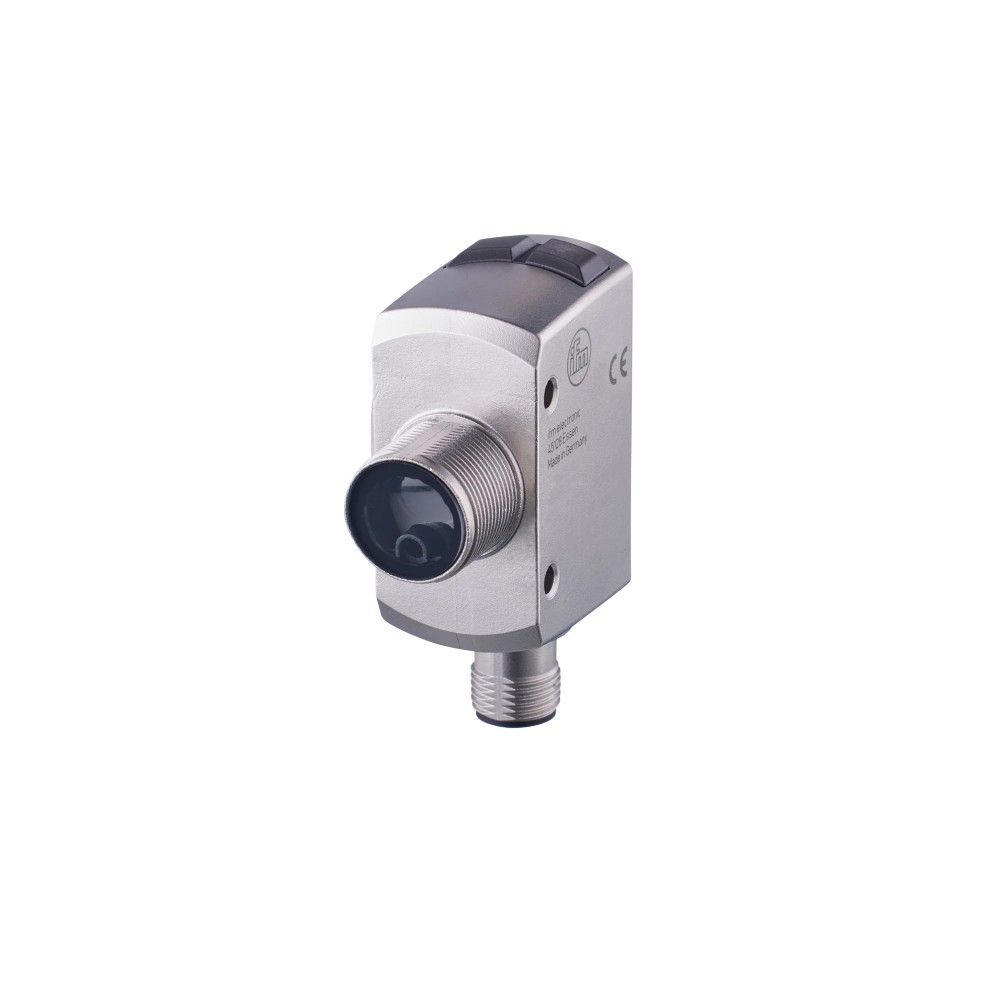

Sobre o OGD560 IFM - Sensor Óptico de Distância IO-Link 4m M18

O OGD560 é um sensor óptico de distância por laser, projetado para automação industrial e aplicações de monitoramento de nível ou presença. Ele utiliza emissão de luz vermelha com alcance de até 4 metros e integra a tecnologia IO-Link para facilitar a parametrização e o diagnóstico remoto. O dispositivo possui saídas parametrizáveis PNP/NPN e construção robusta com proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de Luz	Luz vermelha (650 nm)
Tipo de Saída	PNP/NPN (Parametrizável)
Alcance Medição	0.05...4 m
Conexão Elétrica	M12 (5 contatos)
Comunicação	IO-Link
Grau de Proteção	IP65 / IP67
Tensão de Operação	10...30V DC
Material do invólucro	Aço inoxidável / PPSU / ABS

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de montagem e embalagem
Monitoramento de presença em esteiras transportadoras
Detecção de nível em tanques com sólidos ou líquidos opacos
Alinhamento e posicionamento de peças industriais

⚠ Considere outro se precisa de:

Superfícies com refletividade menor que 6% (papel preto)
Ambientes com interferência de luz solar direta intensa no receptor
Aplicações que exijam medição através de materiais transparentes não compensados

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem
Detecção de nível em tanques de armazenamento
Medição de distância para posicionamento de máquinas
Automação industrial e controle de qualidade

COMO ESCOLHER

Antes de comprar o OGD560 IFM - Sensor Óptico de Distância IO-Link 4m M18, verifique estes pontos:

Quando escolher o OGD560

Ideal para aplicações que exigem comunicação digital IO-Link para diagnóstico, monitoramento remoto e detecção precisa até 4 metros em ambientes industriais sujeitos a poeira e umidade.

Quando buscar alternativas

Se a aplicação exigir detecção a distâncias superiores a 4 metros, ou se a superfície do alvo for extremamente reflexiva (espelhada) ou transparente, sendo necessário um sensor ultrassônico ou com tecnologia de supressão de fundo diferente.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de medição (STD)	0.05...4 m	Faixa de operação padrão para detecção de objetos
Alcance de medição (FAST)	0.05...2 m	Modo de alta velocidade com menor alcance
Frequência de medição (STD)	50 Hz	Taxa de atualização em modo padrão

Dados elétricos
Tensão de operação	10...30 DC	Limite de tensão para operação segura
Consumo de corrente	45 mA (24 V)	Consumo típico em tensão nominal
Proteção contra curto-circuito	Sim (por impulso)	Característica de segurança elétrica

Dados mecânicos e ambientais
Grau de proteção	IP65 / IP67	Resistência contra penetração de sólidos e líquidos
Designação da rosca	M18 x 1	Padrão mecânico de fixação
Temperatura ambiente	-25...60 °C	Intervalo de temperatura de operação

Interfaces e Óptica
Interface de comunicação	IO-Link	Protocolo de dados digitais
Tipo de luz	Luz vermelha	Fonte de luz para medição
Classe de proteção laser	2	Nível de segurança do feixe emissor

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud)

• SIO Mode

Conexões

Elétrica 1 x M12; codificação A; 5 pinos

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com alta umidade	✓	Possui classificação de proteção IP67, garantindo vedação contra líquidos.
Alvos de alta refletividade (>200%)	✗	O sensor é calibrado para refletividade de 6% a 200%. Alvos fora desta faixa podem causar erros.
Integração com CLP via IO-Link	✓	Compatível com padrão IEC 61131-9 e revisão IO-Link 1.1.3.

INSTALAÇÃO

Como instalar o OGD560 IFM - Sensor Óptico de Distância IO-Link 4m M18

Verifique a integridade do sensor e da lente.
Monte o sensor no local desejado utilizando as porcas M18 inclusas.
Posicione o sensor perpendicularmente ao alvo para maior precisão.
Conecte o cabo M12 de 5 polos conforme o diagrama de fiação.
Realize o ajuste fino via IO-Link ou software, se necessário.
Verifique o LED de status para confirmar a operação normal.

ACESSÓRIOS

2x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras imprecisas ou perda constante do alvo.	Acúmulo de poeira ou sujeira na lente.	Limpe a lente frontal com pano macio e verifique se o sinal estabiliza.
O sensor não detecta o objeto.	Incompatibilidade com refletividade do alvo.	Confirme se a refletividade do objeto está entre 6% e 200% conforme datasheet.
Reset frequente ou comportamento errático.	Problemas de aterramento ou queda de tensão.	Meça a tensão de alimentação (10-30V DC) diretamente no conector M12.
Dados de saída não correspondem ao esperado.	Configuração incorreta do IO-Link.	Verifique os parâmetros via software de parametrização IO-Link.

DOCUMENTAÇÃO TÉCNICA

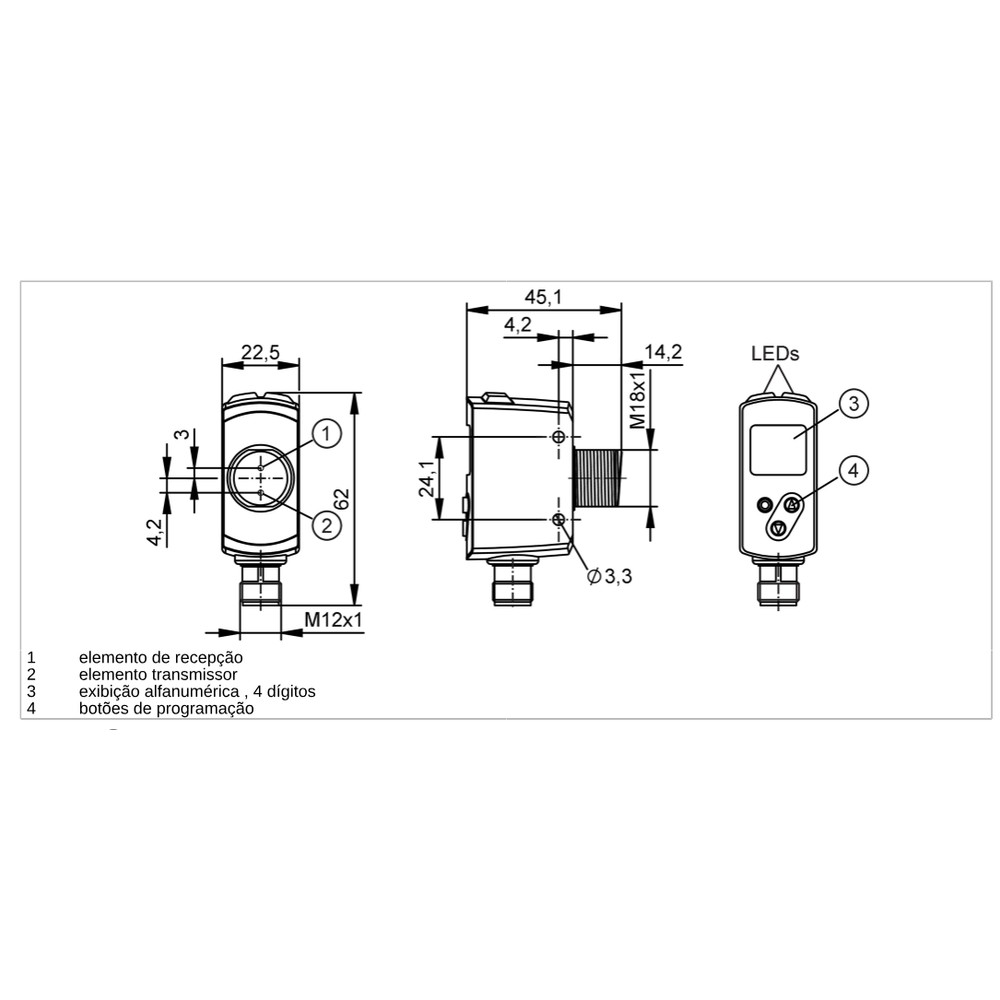

Datasheet Técnico OGD560 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OGD560 da IFM e qual sua função?

O OGD560 é um sensor óptico de distância com tecnologia de laser, projetado para detectar objetos e realizar medições em aplicações de automação industrial com alcance de até 4 metros.

O que vem incluído na embalagem do sensor OGD560?

O sensor acompanha apenas as duas porcas de fixação necessárias para a montagem M18.

Existe alguma aplicação onde este sensor não deve ser utilizado?

Este sensor não é indicado para medição de distâncias em superfícies com refletividade inferior a 6% (como alguns materiais pretos profundos) sem calibração ou em ambientes com luz ambiente excessivamente intensa que sature o fotodetector.

O sensor OGD560 é adequado para detectar objetos atrás de vidros ou plásticos?

O sensor não deve ser aplicado para detecção precisa através de materiais transparentes (como vidro ou acrílico) que reflitam o feixe laser antes de atingir o alvo desejado.

O que devo verificar se o sensor apresentar falha intermitente na detecção?

Sintomas de erro de leitura ou perda de sinal frequente podem indicar acúmulo de sujeira ou poeira na lente frontal, sendo necessário verificar o estado da ótica.

Como diagnosticar problemas de energia ou conexão no sensor?

Se o LED de status não acender ou indicar erro, verifique se a fiação está correta, especificamente a tensão de alimentação 10-30V DC e se não há inversão nos fios de saída PNP/NPN.

Qual a vantagem de escolher o OGD560 com IO-Link em vez de um modelo analógico simples?

O modelo OGD560 oferece comunicação digital IO-Link, permitindo diagnósticos remotos e parametrização avançada, diferente de sensores puramente analógicos ou digitais padrão.

Como saber se preciso do OGD560 ou de outro sensor da linha?

A escolha entre este modelo e outros sensores depende da necessidade de alcance (até 4m) e se a aplicação exige saídas parametrizáveis, visto que o OGD560 oferece flexibilidade via software.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o alinhamento da ótica lateral em relação ao alvo e o aperto das porcas de fixação, garantindo que o sensor não sofra vibrações excessivas.

Quais são os requisitos básicos de energia para o funcionamento correto?

O sensor requer uma fonte de alimentação estabilizada conforme a classe 2 da UL, devendo ser instalado com o conector M12 devidamente rosqueado para garantir o grau de proteção IP65/IP67.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto (SDCI) para sensores e atuadores, permitindo parametrização e diagnóstico (Ref.: IEC 61131-9).

PNP/NPN

Tipos de configuração de saída de comutação configuráveis eletronicamente no sensor (Ref.: Parâmetro de saída).

IP67

Grau de proteção que garante vedação contra poeira e imersão temporária em água (Ref.: EN 60529).

Classe 2 de Laser

Classificação de segurança do laser que opera na faixa visível, exigindo cuidados para não olhar diretamente para o feixe (Ref.: EN/IEC 60825-1).

Comprimento de onda (nm)

Medida da luz emitida pelo laser, neste caso 650nm (luz vermelha) para visibilidade do ponto (Ref.: Especificação técnica).
