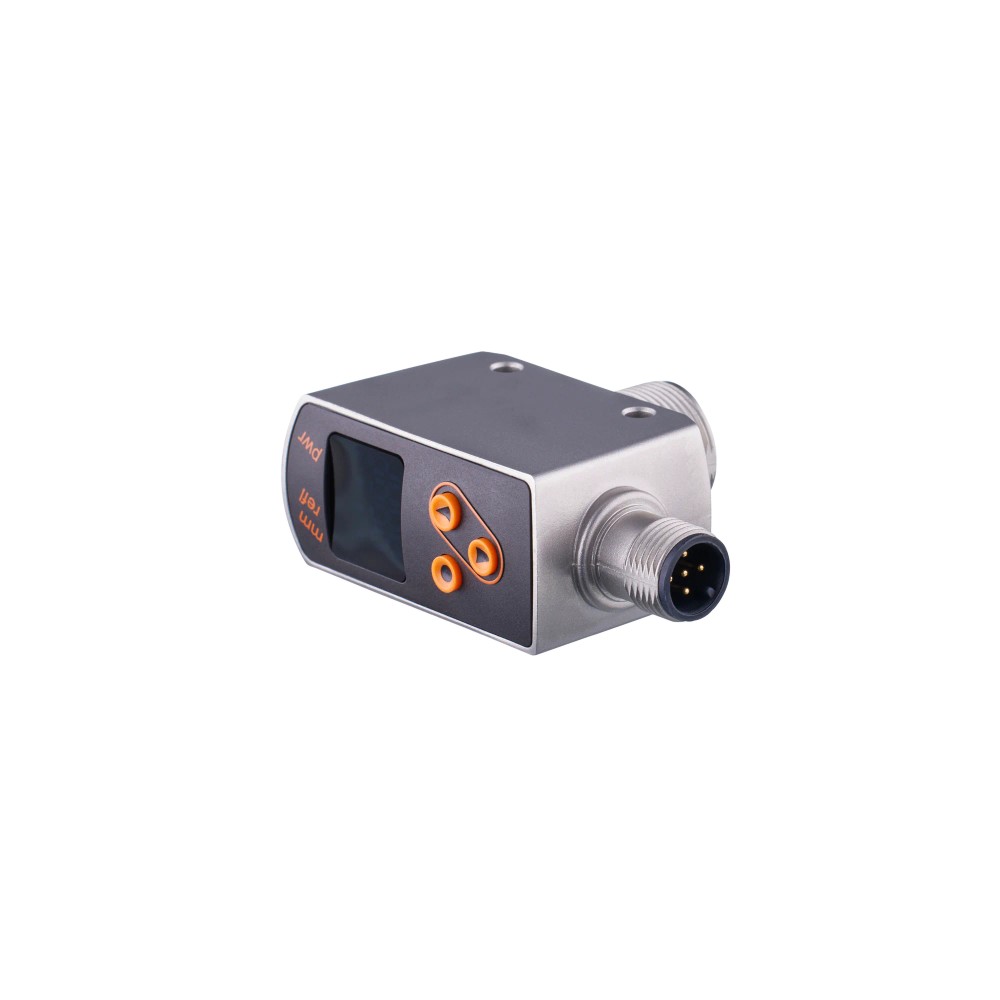

Imagem meramente ilustrativa
Imagem meramente ilustrativa

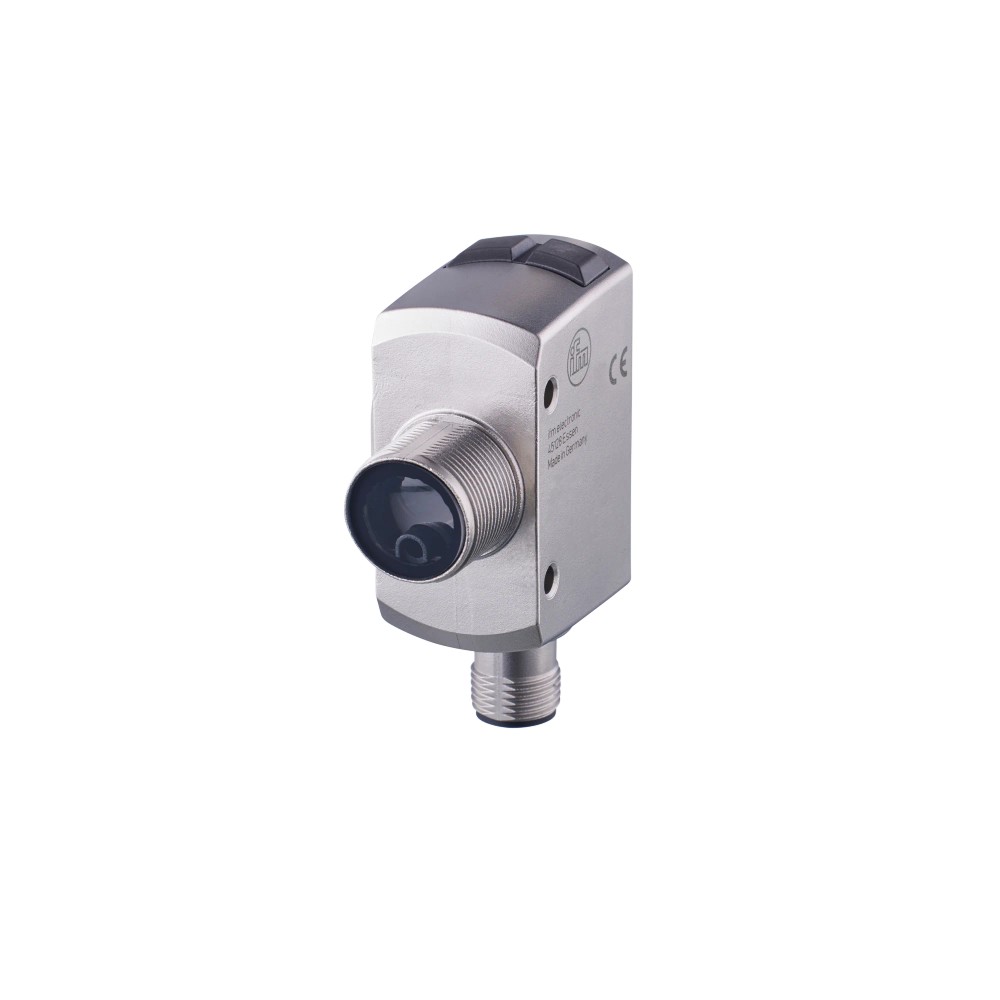

Imagem meramente ilustrativa

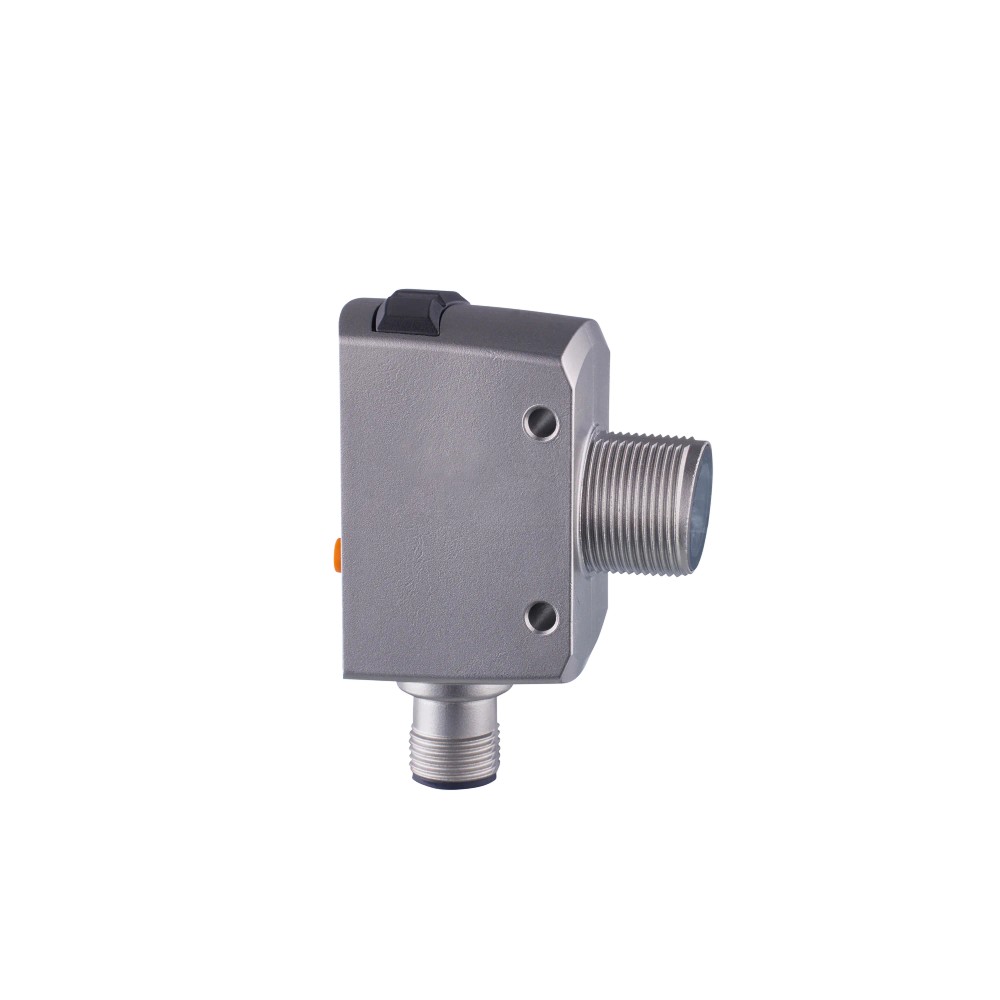

Imagem meramente ilustrativa
R$ 4.205,76
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: OGD551
- EAN: 4021179344203
- NCM do produto: 85365090
Destaques do Produto
Alcance FINE/STD...mais
Saiba mais sobre: "OGD551 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link M18 Laser"
Destaques do Produto
Alcance FINE/STD
0,05...2 m
Alcance FAST
0,05...1 m
Alimentação
18...30 V DC
Conexão
M12, codificação A, 5 contatos
Comunicação
IO-Link, revisão 1.1.3
Montagem mecânica
Rosca M18 x 1
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque e gestão logística realizados pela IFM; consulte as condições aplicáveis ao pedido.
Compra simplificada
Atendimento pela Melhor Indústria e possibilidade de compra por unidade, conforme condições comerciais aplicáveis.
Sobre o OGD551 ifm – Sensor óptico de distância a laser, M18, IO-Link
O OGD551 é um sensor óptico de distância para aplicações de automação industrial. Usa luz vermelha de 650 nm e oferece medição de 0,05 a 2 m nos modos FINE/STD ou de 0,05 a 1 m no modo FAST. Possui interface IO-Link, saídas configuráveis PNP/NPN e conexão elétrica M12 de 5 contatos.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Sensor óptico de distância a laser |
| Alcance de medição FINE/STD | 0,05...2 m |
| Alcance de medição FAST | 0,05...1 m |
| Interface de comunicação | IO-Link, revisão 1.1.3 |
| Saídas | 2 digitais; 1 analógica |
| Configuração das saídas digitais | PNP/NPN parametrizável; normalmente aberto/normalmente fechado parametrizável |
| Conexão elétrica | 1 conector M12, codificação A, 5 contatos |
| Tensão de operação | 18...30 V DC |
| Grau de proteção | IP65 e IP67 |
| Dimensões | 62 x 22,5 x 45,1 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de automação industrial que exijam medição óptica de distância dentro das faixas especificadas.
- Instalações que utilizem alimentação de 18...30 V DC, conexão M12 de 5 contatos e entrada ou mestre IO-Link compatível, quando a comunicação IO-Link for usada.
- Sistemas que possam receber saídas digitais parametrizáveis PNP/NPN e uma saída analógica configurável em corrente ou tensão, conforme os dados do fabricante.
⚠ Considere outro se precisa de:
- Não selecione para medições fora do alcance de 0,05...2 m em FINE/STD ou 0,05...1 m em FAST.
- Não conecte a uma alimentação fora da faixa nominal de 18...30 V DC.
- Não presuma comunicação IO-Link com um dispositivo que não tenha mestre ou interface compatível; confirme a arquitetura do controlador e a parametrização necessária.
APLICAÇÕES E USO
- Aplicação comprovada no cadastro: automação industrial. O sensor é destinado a medição óptica de distância dentro das faixas especificadas; consulte o datasheet para condições de medição específicas do alvo e do ambiente.
- Possibilidade de integração: monitoramento de distância em uma máquina com controlador que aceite as saídas digitais ou analógicas configuradas, desde que o alcance, a alimentação e as conexões sejam compatíveis. Essa aplicação é uma inferência a validar no projeto.
- Possibilidade de aquisição de dados por IO-Link em sistema com mestre compatível com revisão 1.1.3 e COM2. A compatibilidade com mestre, controlador e software específicos não é identificada na ficha.
- Respeite a faixa ambiente de -25...55 °C e os alcances correspondentes aos modos FAST e FINE/STD. A ficha fornecida não detalha desempenho por material, cor, acabamento ou geometria do alvo; valide esses fatores no datasheet e na aplicação real.
COMO ESCOLHER
Antes de comprar o OGD551 ifm – Sensor óptico de distância a laser, M18, IO-Link, verifique estes pontos:
Escolha o OGD551 quando
A aplicação exigir medição óptica de distância dentro das faixas publicadas, conexão mecânica M18 x 1, alimentação de 18...30 V DC e recursos de saída digital, analógica ou IO-Link compatíveis com o sistema.
Avalie outra configuração quando
A distância de medição necessária ultrapassar 2 m em FINE/STD ou 1 m em FAST, a alimentação disponível estiver fora de 18...30 V DC ou a conexão elétrica necessária não for M12 de 5 contatos. Para essas situações, consulte o datasheet do fabricante para selecionar outro modelo; não há dados suficientes para recomendar um substituto específico.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | ifm / ifm electronic | Identificação informada no anúncio e no cadastro do produto. |
| Modelo | OGD551 | Código do produto. |
| Tipo de produto | Sensor óptico de distância | Categoria funcional declarada. |
| Aplicação indicada | Aplicações industriais / automação industrial | Descrição de aplicação fornecida no cadastro. |
| GTIN | 4021179344203 | Identificador comercial do produto. |
| Part number | OGD551 | Referência do fabricante informada no anúncio. |
| Norma EMC | EN 60947-5-2 | Norma indicada nos dados do produto. |
| Padrão SDCI | IEC 61131-9 | Referência indicada para a interface IO-Link/SDCI. |
| Princípio óptico e medição | ||
|---|---|---|
| Tipo de luz | Luz vermelha | Fonte de luz especificada para o sensor. |
| Comprimento de onda | 650 nm | Comprimento de onda nominal informado. |
| Classe de proteção do laser | Classe 1 | Classificação declarada para o laser. |
| Alcance de medição, modo FAST | 0,05...1 m | Faixa especificada para o modo FAST. |
| Alcance de medição, modo FINE/STD | 0,05...2 m | Faixa especificada para os modos FINE/STD. |
| Diâmetro máximo da mancha de luz | 5 mm | Limite informado para a mancha de luz. |
| Supressão de fundo | < 20 m | Valor apresentado no cadastro do fabricante; confirmar no datasheet as condições e a definição deste parâmetro antes de utilizá-lo como critério de aplicação. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18...30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | 45 mA a 24 V | Consumo informado para a tensão de referência de 24 V. |
| Classe de proteção elétrica | III | Classe indicada nos dados do produto. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada pelo fabricante. |
| Proteção contra sobrecarga | Sim | Proteção declarada; consultar datasheet para condições de atuação. |
| Proteção contra curto-circuitos | Sim, por impulso | Proteção declarada com a ressalva de atuação por impulso. |
| Saídas e sinais | ||
|---|---|---|
| Quantidade de saídas digitais | 2 | Número de saídas informado. |
| Função das saídas digitais | 2 x normalmente aberto / normalmente fechado, parametrizável | A função de chaveamento é configurável. |
| Tipo de saída digital | PNP/NPN, parametrizável | A lógica de saída é configurável conforme o sistema conectado. |
| Carga máxima de corrente por saída | 100 mA | Limite indicado por saída. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas informado. |
| Saída analógica de corrente | 4...20 mA, IEC 61131-2 | Sinal de corrente especificado. |
| Saída analógica de tensão | 0...10 V, IEC 61131-2 | Sinal de tensão especificado; confirme a configuração selecionada no dispositivo. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação declarada. |
| Revisão IO-Link | 1.1.3 | Revisão informada para verificação com o mestre IO-Link. |
| Tipo de transferência | COM2, 38,4 kBaud | Velocidade de transferência indicada. |
| Condições ambientais | ||
|---|---|---|
| Temperatura ambiente de operação | -25...55 °C | Limites de temperatura ambiente informados para operação. |
| Temperatura de armazenamento | -30...80 °C | Faixa indicada para armazenamento. |
| Grau de proteção | IP65 e IP67 | Graus de proteção declarados; a instalação deve preservar as condições de vedação e montagem. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Tipo de invólucro | Retangular com rosca M18 | Construção mecânica informada. |
| Designação da rosca | M18 x 1 | Dimensão de montagem roscada. |
| Orientação da lente | Óptica lateral | Orientação indicada para o sistema óptico. |
| Dimensões | 62 x 22,5 x 45,1 mm | Dimensões externas informadas; consulte o desenho dimensional para cotas de montagem. |
| Materiais | Aço inoxidável 1.4404 (316L), PPSU, ABS, PMMA, PBT/PC e EPDM | Materiais informados para o invólucro e componentes. |
| Material do protetor frontal | PMMA | Material especificado para o protetor frontal. |
| Peso | 134,8 g | Massa informada no cadastro do produto. |
| Acessórios incluídos | 2 porcas de fixação | Conteúdo declarado no cadastro do produto. |
| Conexão elétrica | ||
|---|---|---|
| Conector | 1 x M12, codificação A, 5 contatos | Interface física elétrica especificada. |
| Displays e operação | ||
|---|---|---|
| Indicadores de estado de chaveamento | 2 x LED amarelo | Indicadores visuais informados. |
| Display | Exibição alfanumérica de 4 dígitos | Display integrado indicado no cadastro. |
| Elementos de configuração | Botões de programação | Elementos de operação descritos no cadastro do produto. |
| Confiabilidade | ||
|---|---|---|
| MTTF | 258 anos | Valor de MTTF informado no cadastro; não equivale a período de garantia nem determina a vida útil em qualquer condição. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1.3; padrão SDCI conforme IEC 61131-9.
• Tipo de transferência COM2, 38,4 kBaud.
• Saídas digitais PNP/NPN parametrizáveis; operação normalmente aberta ou normalmente fechada parametrizável.
• Saída analógica: 4...20 mA ou 0...10 V, conforme IEC 61131-2.
Conexões
Elétrica
Conexão por 1 conector M12, codificação A, 5 contatos. Alimentação de 18...30 V DC; consumo de corrente de 45 mA a 24 V. Verifique a pinagem no datasheet antes de ligar. A ficha não informa compatibilidade com um modelo específico de CLP, mestre IO-Link ou cabo.
Processo
Montagem mecânica com rosca M18 x 1; invólucro retangular e orientação óptica lateral. Não é uma conexão de processo para fluido.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com alimentação de 18...30 V DC e conector M12 A-coded de 5 contatos, com pinagem confirmada no datasheet | ✓ | Essas condições correspondem aos dados elétricos e à conexão informados para o sensor. |
| Rede de automação com mestre IO-Link compatível com revisão 1.1.3 e comunicação COM2 | ✓ | O sensor informa IO-Link revisão 1.1.3 e tipo de transferência COM2 a 38,4 kBaud; a compatibilidade final depende do mestre e da configuração do sistema. |
| Aplicação de medição dentro de 0,05...2 m em FINE/STD ou 0,05...1 m em FAST | ✓ | As faixas indicadas correspondem aos alcances de medição especificados para cada modo. |
| Aplicação que exige alcance superior a 2 m em FINE/STD ou superior a 1 m em FAST | ✗ | A distância requerida excede o alcance publicado para o modo correspondente. |
| Instalação que requer montagem por rosca M18 x 1 e dispõe de espaço compatível com as dimensões do sensor | ✓ | O sensor possui rosca M18 x 1 e mede 62 x 22,5 x 45,1 mm; confirme a geometria de montagem no desenho dimensional. |
| Aplicação com alimentação fora de 18...30 V DC | ✗ | A tensão disponível estaria fora da faixa de operação informada. |
INSTALAÇÃO
Como instalar o OGD551 ifm – Sensor óptico de distância a laser, M18, IO-Link
- Confirme que a alimentação disponível está entre 18 e 30 V DC e que o controlador aceita a configuração de saída escolhida.
- Verifique no datasheet a pinagem do conector M12 A-coded de 5 contatos e compare-a com o cabo e o dispositivo de destino antes de energizar.

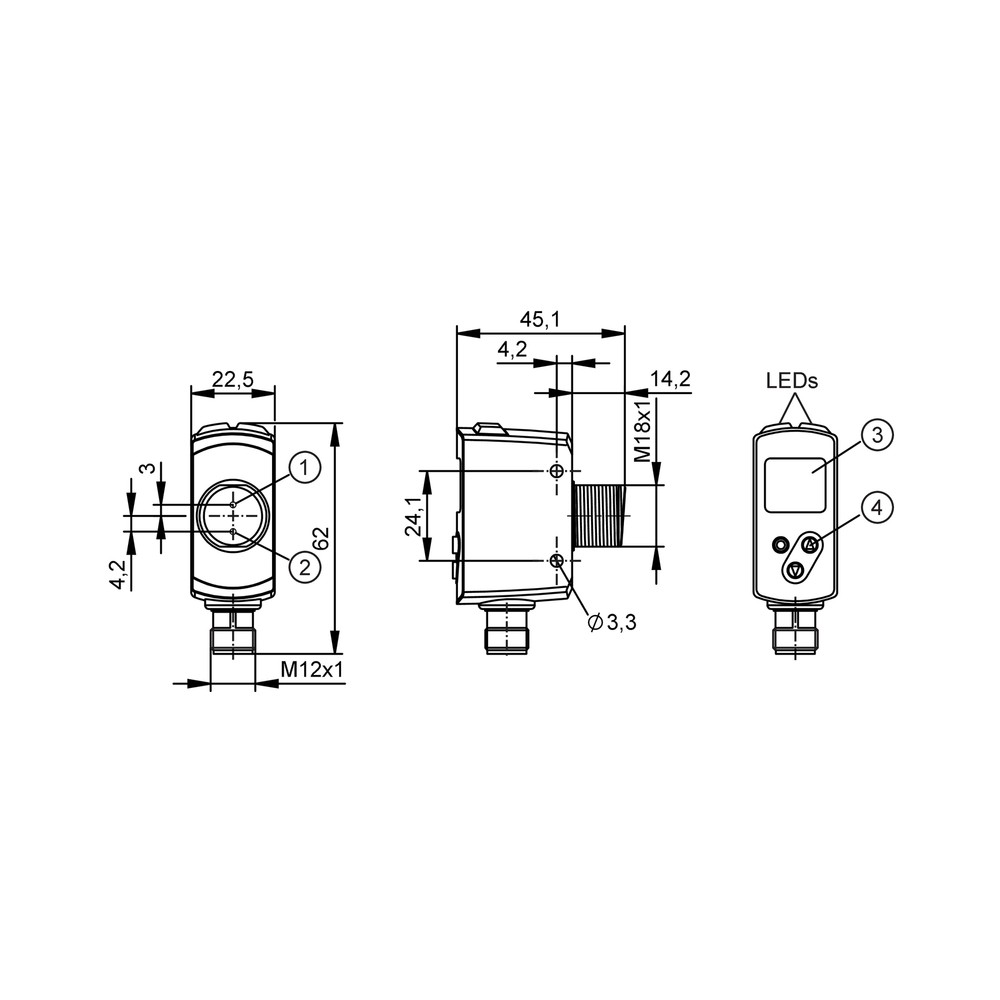

- Planeje a montagem pela rosca M18 x 1 e consulte o desenho dimensional para conferir espaço, orientação óptica lateral e posição de instalação.
- Fixe o sensor usando as duas porcas de fixação incluídas, sem aplicar torque não especificado; consulte a documentação do fabricante para valores de montagem, se necessário.
- Alinhe a região óptica com a área de medição e mantenha a distância dentro do alcance correspondente ao modo selecionado.
- Configure IO-Link ou as saídas digitais/analógica conforme a arquitetura do sistema e valide a leitura e o chaveamento durante o comissionamento.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não liga ou não apresenta indicação de estado. | Alimentação ausente ou fora da faixa de 18...30 V DC, conexão M12 incorreta ou pinagem incompatível. | Meça a tensão no conector e confira a pinagem no datasheet e no esquema elétrico da instalação antes de substituir o sensor. |
| O controlador não recebe comunicação IO-Link. | Mestre, porta ou configuração de comunicação incompatível com IO-Link revisão 1.1.3 ou COM2, ou ligação elétrica incorreta. | Confirme a configuração da porta do mestre, a revisão e a velocidade suportadas, e verifique a conexão M12 e a alimentação. |
| A saída digital não comuta como esperado. | Tipo PNP/NPN ou função normalmente aberta/normalmente fechada configurados de modo diferente do esperado, ou carga acima do limite especificado. | Leia os parâmetros do sensor, confirme o tipo de entrada do controlador e verifique se a corrente por saída não excede 100 mA. |
| A medição fica fora da faixa esperada ou não corresponde ao processo. | Distância fora da faixa do modo escolhido, alvo fora do alinhamento óptico ou condição de alvo não coberta pelas informações disponíveis. | Confirme o modo FAST ou FINE/STD, meça a distância até o alvo e verifique alinhamento e condições de aplicação conforme o datasheet; não conclua falha do sensor antes dessas verificações. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o OGD551 e para que serve?
É um sensor óptico a laser para medir distância em aplicações de automação industrial. A medição é feita com luz vermelha e o dispositivo também oferece IO-Link e saídas de sinal.
Quais conexões e sinais o sensor oferece?
A conexão elétrica é um conector M12 A-coded de 5 contatos. Há duas saídas digitais configuráveis PNP/NPN e uma saída analógica de 4...20 mA ou 0...10 V.
O que acompanha o produto?
A ficha informa que acompanham duas porcas de fixação. Não há outros acessórios listados no contexto do produto.
O OGD551 serve para medir distâncias acima de 2 metros?
Não dentro das faixas publicadas: o limite informado é 2 m em FINE/STD e 1 m em FAST. Para uma distância maior, consulte o fabricante para selecionar outro modelo.
Posso ligar o sensor diretamente a uma rede elétrica AC?
A ficha especifica alimentação de 18...30 V DC, não alimentação AC. Não conecte o sensor a uma fonte fora da faixa indicada.
O sensor não aparece no mestre IO-Link; o que devo verificar antes de trocar?
Confira a configuração da porta do mestre, a compatibilidade com IO-Link revisão 1.1.3 e COM2, além da alimentação e da conexão M12. A ficha não identifica modelos específicos de mestres compatíveis.
A saída digital não comuta; o que pode estar causando isso?
Verifique se PNP/NPN e normalmente aberto/normalmente fechado estão parametrizados de acordo com a entrada do controlador. Confirme também que a corrente por saída não ultrapassa 100 mA.
Quando devo escolher o OGD551 em vez de outro sensor de distância?
Escolha-o quando a faixa necessária estiver dentro de 0,05...2 m em FINE/STD ou 0,05...1 m em FAST e o sistema aceitar as conexões e os sinais especificados. Para distâncias maiores ou outros requisitos, compare o datasheet de modelos alternativos; a ficha não indica um substituto específico.
Que cuidados devo tomar durante a instalação?
Confira a pinagem M12 no datasheet, monte pela rosca M18 x 1 e alinhe a óptica lateral com a região de medição. Valide a distância e a configuração das saídas antes do comissionamento.
O OGD551 funciona em qualquer material ou superfície de alvo?
A ficha disponível não informa desempenho por material, cor ou acabamento do alvo. Consulte o datasheet e valide a aplicação nas condições reais antes de definir o sensor.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação industrial ponto a ponto declarada para o sensor. (Ref.: revisão 1.1.3; IEC 61131-9)
PNP/NPN
Tipos de saída digital configuráveis que devem corresponder ao tipo de entrada do controlador. (Ref.: função elétrica PNP/NPN parametrizável)
Saída analógica
Sinal elétrico proporcional configurável para transmissão ao sistema de controle. (Ref.: 4...20 mA ou 0...10 V; IEC 61131-2)
Grau de proteção IP
Classificação de proteção do invólucro conforme as condições definidas pela norma aplicável; não substitui a verificação da montagem e vedação. (Ref.: IP65 e IP67)
Classe de proteção do laser
Classificação declarada para o laser do sensor. (Ref.: classe 1; comprimento de onda de 650 nm)
