Sensor Óptico de Distância ifm OGD550

Pré-visualizar: OGD550 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link M18 Luz Vermelha

OGD550 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link M18 Luz Vermelha

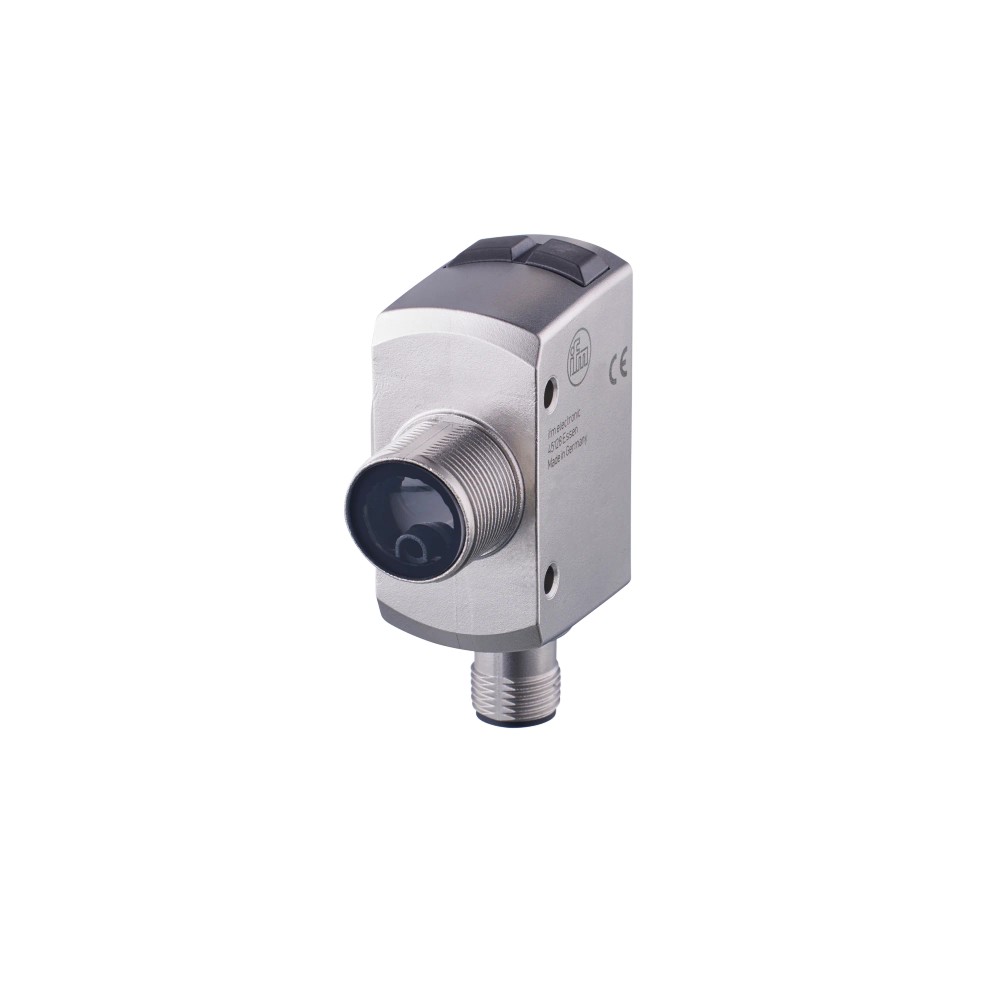

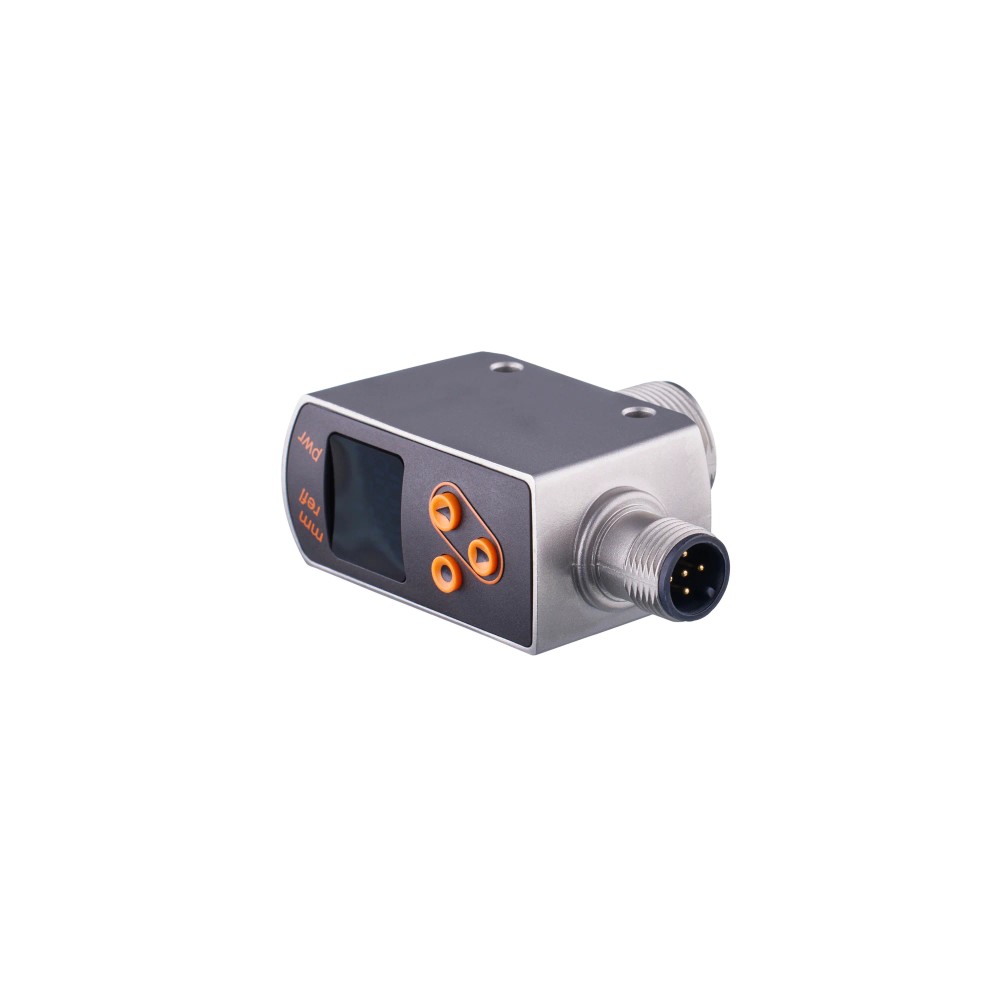

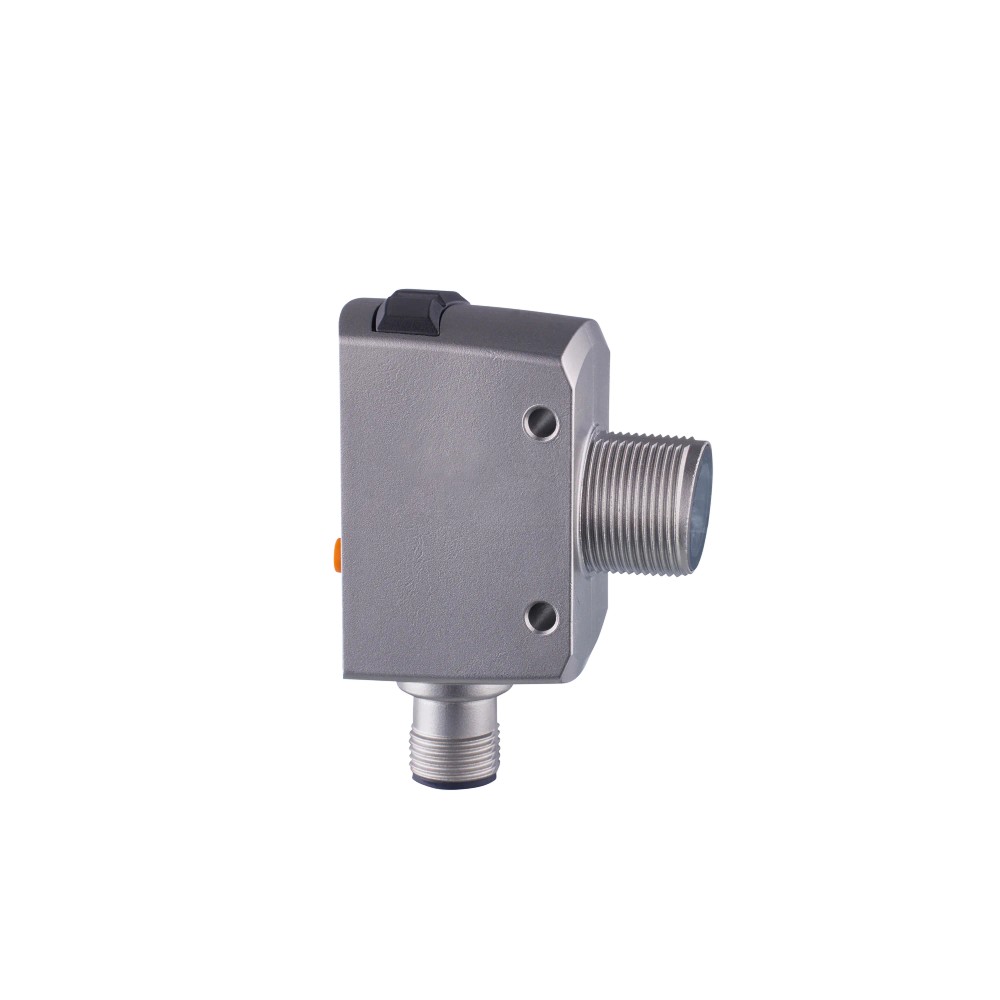

Imagem meramente ilustrativa

R$ 3.969,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OGD550
EAN: 4021179344197
NCM do produto: 85365090

Destaques do Produto Distância de medição...mais

Fechar menu

Saiba mais sobre: "OGD550 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link M18 Luz Vermelha"

Destaques do Produto

Distância de medição

Até 2 m nos modos Standard e Fine; até 1 m no modo Fast.

Interface

IO-Link.

Saídas

2 saídas parametrizáveis NA/NF e PNP/NPN.

Conexão elétrica

M12, codificação A, 5 contatos.

Montagem

Rosca M18 x 1.

Proteção do invólucro

IP65 e IP67.

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque e despacho gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor óptico de distância ifm OGD550, IO-Link, luz vermelha, rosca M18 x 1

O ifm OGD550 é um sensor óptico de distância para aplicações industriais e automação. Mede distâncias de 0,05 a 2 m nos modos Standard e Fine, e de 0,05 a 1 m no modo Fast. Possui interface IO-Link, luz vermelha laser classe 1 e saídas parametrizáveis PNP/NPN.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	OGD550
Tipo	Sensor óptico de distância
Faixa de medição	0,05...2 m (Standard e Fine); 0,05...1 m (Fast)
Interface de comunicação	IO-Link, revisão 1.1.3
Saídas	2 x normalmente aberto/normalmente fechado, parametrizáveis
Configuração elétrica das saídas	PNP/NPN parametrizável
Conexão elétrica	M12, codificação A, 5 contatos
Rosca de montagem	M18 x 1
Grau de proteção	IP65 e IP67
Alimentação	10...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de medição óptica de distância dentro das faixas especificadas para cada modo.
Instalações que utilizem comunicação IO-Link e conexão elétrica M12, codificação A, de 5 contatos.
Sistemas que necessitem de saídas parametrizáveis PNP/NPN e NA/NF.
Montagens compatíveis com rosca M18 x 1, alimentação de 10...30 V DC e condições ambientais indicadas na ficha.

⚠ Considere outro se precisa de:

Não selecionar para medir além de 2 m nos modos Standard ou Fine, ou além de 1 m no modo Fast.
Não selecionar quando a instalação exigir uma conexão elétrica diferente de M12, codificação A, 5 contatos, sem validar previamente a interface elétrica do sistema.
Não selecionar para operação fora da faixa de temperatura ambiente de -25...60 °C.

APLICAÇÕES E USO

Aplicação industrial de medição óptica de distância em que a distância de trabalho esteja dentro da faixa do modo selecionado: 0,05...2 m em Standard ou Fine e 0,05...1 m em Fast. As faixas são dados do produto; a adequação ao alvo e ao processo deve ser validada na aplicação.
Integração a sistemas de automação que utilizem IO-Link, respeitando a revisão 1.1.3 e a transferência COM2 informadas na ficha.
Uso com entradas de controlador compatíveis com a saída configurada PNP/NPN e com carga de até 100 mA por saída; confirmar parâmetros e ligações no datasheet.
A operação deve respeitar a faixa de temperatura ambiente de -25...60 °C, a tensão de 10...30 V DC e as condições de proteção declaradas. A adequação a materiais ou superfícies-alvo específicos não está detalhada na ficha e deve ser validada pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor óptico de distância ifm OGD550, IO-Link, luz vermelha, rosca M18 x 1, verifique estes pontos:

Escolha o OGD550

Quando a aplicação exigir medição óptica entre 0,05 e 2 m nos modos Standard ou Fine, ou entre 0,05 e 1 m no modo Fast, e forem compatíveis a montagem M18 x 1, a alimentação de 10...30 V DC e as interfaces disponíveis.

Avalie outra opção

Se a distância necessária exceder as faixas indicadas, a temperatura ambiente ficar fora de -25...60 °C ou o sistema exigir conexão elétrica incompatível com M12 codificação A de 5 contatos. Confirme os requisitos completos no datasheet antes de especificar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OGD550	Identificação do produto.
Tipo de produto	Sensor óptico de distância	Categoria funcional informada na ficha.
Aplicação indicada	Aplicações industriais / automação industrial	Aplicação informada no cadastro do produto.
GTIN	4021179344197	Identificador comercial.
Part number / SKU	OGD550	Código de identificação do produto.

Dados ópticos e laser
Fonte de luz	Luz vermelha	Tipo de luz indicado para o sensor.
Comprimento de onda	650 nm	Parâmetro da fonte luminosa.
Classe de proteção do laser	Classe 1	Classificação declarada na ficha.
Diâmetro máximo da mancha de luz	5 mm	Diâmetro indicado para a mancha de luz.
Orientação da lente	Óptica lateral	Referência para posicionamento e orientação do sensor.

Faixa e frequência de medição
Alcance de medição Standard	0,05...2 m	Faixa declarada para o modo Standard.
Alcance de medição Fast	0,05...1 m	Faixa declarada para o modo Fast.
Alcance de medição Fine	0,05...2 m	Faixa declarada para o modo Fine.
Frequência de medição Standard	120 Hz	Frequência declarada para o modo Standard.
Frequência de medição Fast	180 Hz	Frequência declarada para o modo Fast.
Frequência de medição Fine	60 Hz	Frequência declarada para o modo Fine.
Supressão de fundo	< 20 m	Valor informado na ficha; consultar datasheet para a interpretação e as condições de aplicação.

Alimentação e dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	45 mA (a 24 V)	Consumo declarado no ponto de alimentação indicado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e comutação
Número e função das saídas	2 x normalmente aberto/normalmente fechado, parametrizáveis	Configuração indicada para as saídas de comutação.
Tipo de saída	PNP/NPN parametrizável	A configuração deve corresponder à entrada do controlador.
Carga de corrente máxima por saída	100 mA	Limite máximo especificado por saída.
Frequência de comutação Standard	40 Hz	Frequência declarada para o modo Standard.
Frequência de comutação Fast	60 Hz	Frequência declarada para o modo Fast.
Frequência de comutação Fine	20 Hz	Frequência declarada para o modo Fine.
Entrada	Laser ligado/desligado	Entrada indicada no cadastro técnico.

Interfaces e conexões
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1.3	Revisão indicada na ficha.
Padrão SDCI	IEC 61131-9	Padrão declarado para SDCI/IO-Link.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Conexão elétrica	1 x M12, codificação A, 5 contatos	Conector elétrico especificado; consultar o datasheet para pinagem.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...60 °C	Faixa de temperatura ambiente indicada para operação.
Temperatura de armazenamento	-30...80 °C	Faixa indicada para armazenamento.
Grau de proteção	IP65, IP67	Graus de proteção declarados; verificar condições de instalação e uso no datasheet.
MTTF	319 anos	Valor informado na ficha; não equivale a prazo de garantia ou vida útil assegurada.

Dados mecânicos e materiais
Invólucro	Retangular com rosca M18	Formato e tipo de montagem indicados.
Designação da rosca	M18 x 1	Dimensão de rosca declarada para fixação.
Dimensões	62 x 22,5 x 45,1 mm	Dimensões externas informadas.
Materiais	Invólucro: 1.4404 (aço inoxidável/316L), PPSU, ABS, PMMA, PBT/PC e EPDM; protetor frontal: PMMA	Materiais listados no cadastro técnico.
Peso	133,13 g	Peso informado para o produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo informado para fornecimento.

Normas e certificações
Normas/certificações	EN 60947-5-2; cULus E174191	Referências declaradas na ficha técnica.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.3; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud).

• A ficha informa entradas para laser ligado/desligado.

Conexões

Elétrica Conector M12, codificação A, 5 contatos. Alimentação de 10...30 V DC. Saídas parametrizáveis PNP/NPN; verificar a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão mecânica por rosca M18 x 1. Invólucro retangular com rosca M18 e óptica lateral. A conexão mecânica não define a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre com IO-Link e conexão adequada ao conector M12 codificação A de 5 contatos.	✓	O sensor possui interface IO-Link e conexão elétrica M12, codificação A, 5 contatos; confirmar a pinagem no datasheet.
Entrada digital compatível com saída parametrizada PNP ou NPN e carga dentro do limite especificado.	✓	As saídas PNP/NPN são parametrizáveis e a carga máxima indicada é 100 mA por saída.
Aplicação que exige alcance superior a 2 m em Standard/Fine ou superior a 1 m em Fast.	✗	Esses requisitos excedem as faixas de medição declaradas para os respectivos modos.
Montagem com rosca M18 x 1 e ambiente entre -25 e 60 °C.	✓	A rosca M18 x 1 e a faixa de temperatura ambiente são especificadas para o produto.
Alimentação fora de 10...30 V DC.	✗	A tensão de operação especificada é 10...30 V DC.

INSTALAÇÃO

Como instalar o Sensor óptico de distância ifm OGD550, IO-Link, luz vermelha, rosca M18 x 1

Confirme que a distância de trabalho está dentro da faixa do modo de medição escolhido e consulte o datasheet para as condições de detecção.
Verifique a compatibilidade mecânica da montagem com a rosca M18 x 1 e o espaço disponível para as dimensões do invólucro.
Fixe o sensor utilizando as duas porcas de fixação incluídas, sem exceder condições de montagem não especificadas na ficha.
Conecte o cabo compatível ao conector M12, codificação A, de 5 contatos; consulte o datasheet para identificar a pinagem antes de energizar.
Alimente o sensor com tensão DC entre 10 e 30 V e configure as saídas PNP/NPN e NA/NF conforme a entrada do controlador.
Se utilizar IO-Link, conecte a um mestre compatível e valide a comunicação e a configuração segundo o datasheet do fabricante.

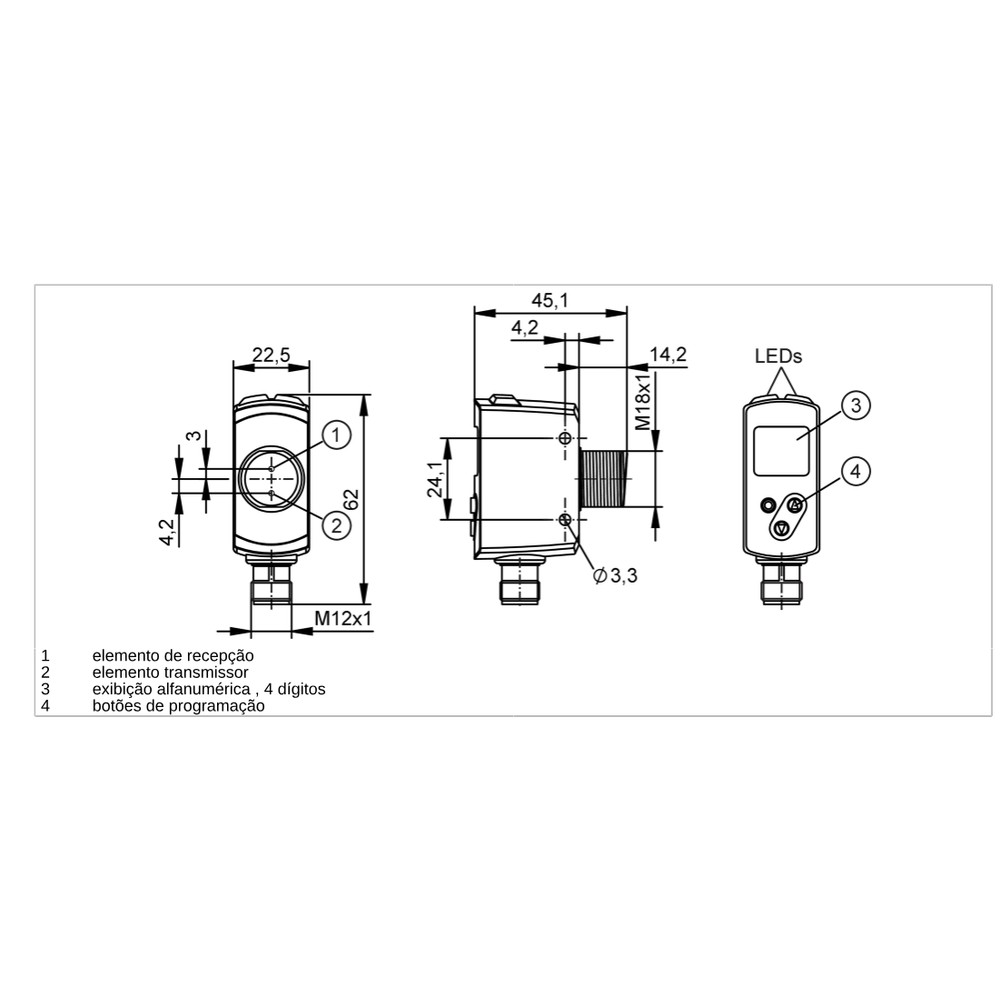

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comunica com o mestre IO-Link.	Possível incompatibilidade de conexão, configuração de comunicação ou ligação elétrica.	Confirme que o mestre e a porta estão configurados para IO-Link e COM2 (38,4 kBaud), verifique a conexão M12 e consulte a pinagem no datasheet.
A entrada do controlador não reconhece a saída de comutação.	A saída pode estar parametrizada como PNP/NPN ou NA/NF de forma incompatível com a entrada conectada.	Verifique a parametrização das saídas e a compatibilidade elétrica da entrada do controlador; confirme também que a carga não excede 100 mA por saída.
A leitura não ocorre na distância esperada.	A distância pode estar fora da faixa do modo selecionado.	Confira o modo ativo e compare a distância com os limites: Standard e Fine, 0,05...2 m; Fast, 0,05...1 m.
O sensor não inicia ou apresenta funcionamento instável.	Tensão de alimentação fora da faixa especificada ou ligação elétrica incorreta.	Meça a alimentação nos terminais e confirme 10...30 V DC; confira conexão e pinagem no datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet do OGD550 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OGD550 e para que tipo de sistema ele serve?

É um sensor óptico de distância da ifm para aplicações industriais e automação. A ficha informa interface IO-Link e saídas de comutação parametrizáveis.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Outros acessórios não estão especificados.

O OGD550 pode medir a mais de 2 metros?

A ficha declara alcance máximo de 2 m nos modos Standard e Fine e de 1 m no modo Fast. Ela não especifica operação acima desses limites.

Posso ligá-lo diretamente a uma entrada que só aceita PNP?

As saídas são parametrizáveis como PNP ou NPN. Confirme a configuração e a compatibilidade elétrica da entrada antes de conectar.

O sensor não detecta o alvo na distância configurada; o que verifico primeiro?

Confira se a distância está dentro do alcance do modo ativo: 0,05...2 m em Standard/Fine ou 0,05...1 m em Fast. A adequação a materiais e superfícies específicos não está detalhada na ficha.

A leitura oscila; devo trocar o sensor?

Não necessariamente. Verifique primeiro a alimentação, a conexão e se as condições de instalação respeitam as especificações; consulte o datasheet para orientações de aplicação e diagnóstico.

É melhor comprar um kit ou somente o sensor?

O produto é anunciado como sensor e a ficha informa duas porcas de fixação incluídas. Cabos ou outros itens não aparecem como material incluído, portanto confirme separadamente o que sua instalação requer.

Quando escolher o OGD550 em vez de outro modelo?

Escolha-o quando as faixas de medição, a rosca M18 x 1, IO-Link, conexão M12 de 5 contatos e alimentação especificadas forem compatíveis com o sistema. Se a aplicação exigir distância fora dessas faixas, compare com outro modelo usando o datasheet.

Como devo fazer a ligação elétrica?

Utilize conexão M12, codificação A, de 5 contatos e alimentação de 10...30 V DC. Consulte a pinagem do datasheet antes de energizar e configure as saídas conforme o controlador.

O que devo observar na instalação e na manutenção?

Respeite a montagem M18 x 1, a orientação de óptica lateral e a faixa de temperatura ambiente de -25...60 °C. A ficha não define um intervalo de manutenção; consulte as instruções do fabricante para as condições da aplicação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação do sensor para integração com sistemas de automação. (Ref.: interface IO-Link; revisão 1.1.3.)

SDCI

Interface de comunicação digital indicada para integração de sensores e atuadores. (Ref.: IEC 61131-9.)

COM2

Tipo de transferência IO-Link informado para o produto. (Ref.: 38,4 kBaud.)

PNP/NPN

Configurações elétricas selecionáveis para as saídas de comutação; devem corresponder à entrada do controlador. (Ref.: PNP/NPN parametrizável.)

Classe 1 de laser

Classificação de proteção do laser declarada na ficha do sensor. (Ref.: classe de proteção do laser 1.)
