Transmissor Fotoelétrico IFM OG5129

Pré-visualizar: OG5129 IFM - Transmissor Fotoelétrico Barreira IFM Detecção Industrial 9m IP68 M12

OG5129 IFM - Transmissor Fotoelétrico Barreira IFM Detecção Industrial 9m IP68 M12

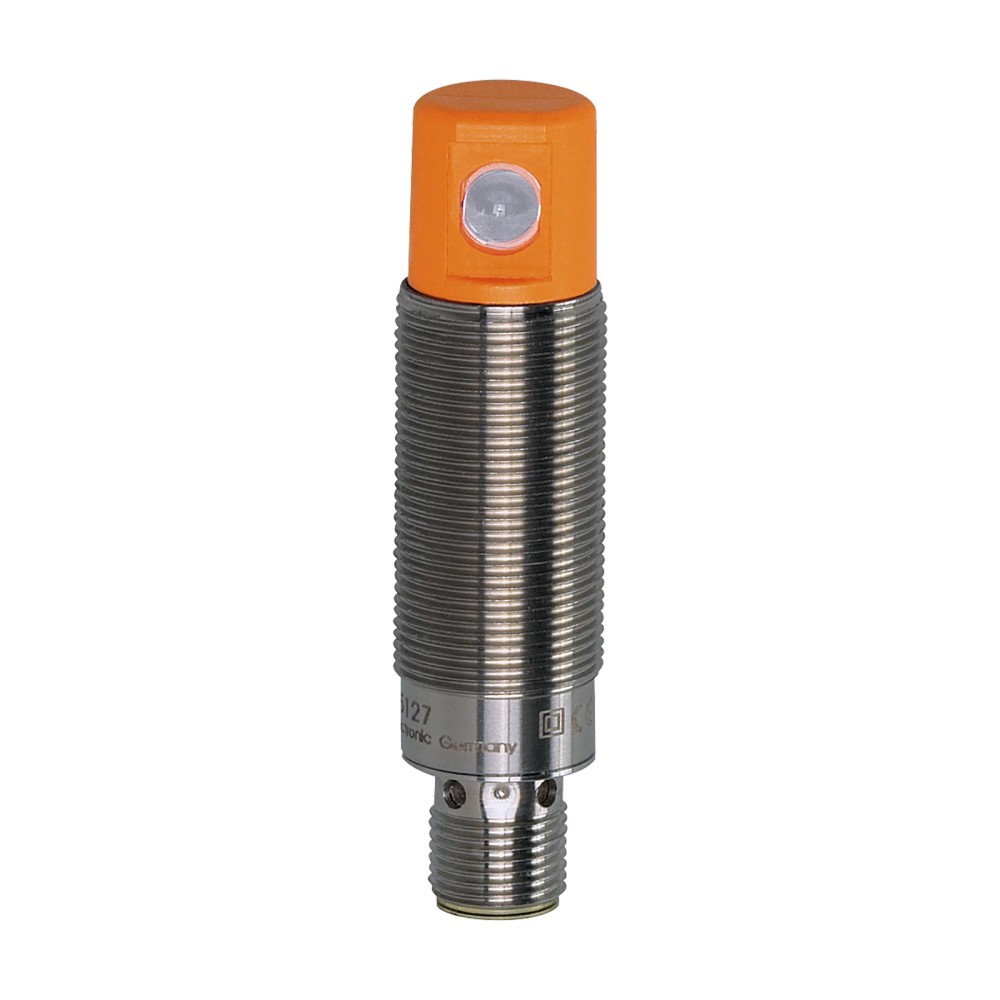

Imagem meramente ilustrativa

R$ 1.084,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OG5129
EAN: 4021179174886
NCM do produto: 85365090

Destaques do Produto Tipo Transmissor...mais

Fechar menu

Saiba mais sobre: "OG5129 IFM - Transmissor Fotoelétrico Barreira IFM Detecção Industrial 9m IP68 M12"

Destaques do Produto

Tipo

Transmissor

Alcance

9 m

Proteção

IP 68

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OG5129 IFM - Transmissor Fotoelétrico de Barreira 9m IP68 M12

O OG5129 é um transmissor fotoelétrico de barreira fabricado pela IFM, projetado para sistemas de detecção industrial com alcance de até 9 metros. Ele emite um feixe de luz vermelha e opera com grau de proteção IP68, sendo ideal para ambientes agressivos. É um componente robusto e confiável, utilizando conexão padrão M12 para integração em sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	OG5129
Alcance	9 m
Grau de Proteção	IP 68
Conexão Elétrica	M12
Tipo de Luz	Luz vermelha
Peso	58 g
Princípio	Barreira

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de barreira fotoelétrica IFM em linhas de montagem.
Ambientes industriais com necessidade de proteção IP68.
Detecção de objetos em esteiras ou processos logísticos.
Aplicações que utilizam conexão M12 para integração rápida.

⚠ Considere outro se precisa de:

Uso como unidade autônoma de detecção (exige par receptor).
Ambientes com interferência extrema de luz ambiente direta no receptor.
Distâncias superiores a 9 metros.
Conexão fora do padrão M12 especificado.

APLICAÇÕES E USO

Sistemas de barreira fotoelétrica para contagem de objetos em esteiras.
Detecção de presença ou passagem de materiais em linhas de produção.
Ambientes industriais com exposição a umidade, poeira ou respingos (IP68).
Monitoramento de segurança ou posicionamento de itens em distâncias de até 9 metros.

COMO ESCOLHER

Antes de comprar o OG5129 IFM - Transmissor Fotoelétrico de Barreira 9m IP68 M12, verifique estes pontos:

Quando escolher este produto

Utilize este transmissor quando precisar compor um sistema de barreira fotoelétrica de longo alcance (9m) que exige alta resistência à água e poeira (IP68).

Quando buscar outra opção

Se a aplicação exigir distâncias superiores a 9m, detecção de objetos minúsculos que exigem laser, ou se não houver possibilidade de uso de receptor par, considere outras tecnologias ou modelos da linha IFM.

ESPECIFICAÇÕES TÉCNICAS

Funcionalidade
Tipo de Produto	Transmissor fotoelétrico	Especificação fundamental do dispositivo na cadeia de sinal.
Princípio de funcionamento	Barreira	Define a necessidade de um par receptor para operação.

Detecção
Alcance	9 m	Distância máxima nominal entre transmissor e receptor.
Tipo de luz	Luz vermelha	Espectro utilizado para a detecção.

Condições Ambientais
Grau de proteção	IP 68	Nível de vedação contra poeira e água.

Dados Mecânicos
Conexão	M12	Interface física para conexão elétrica.
Peso	58 g	Massa do componente para cálculos estruturais de montagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica M12

Processo M12 (conector roscado padrão)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de barreira (TX + RX)	✓	O transmissor é o componente exato para completar o par da barreira.
Ambientes com submersão temporária	✓	O grau de proteção IP68 permite essa aplicação.
Uso como sensor difuso ou refletivo	✗	Este é um transmissor dedicado para barreira e não possui lógica de reflexão.

INSTALAÇÃO

Como instalar o OG5129 IFM - Transmissor Fotoelétrico de Barreira 9m IP68 M12

Fixar o transmissor em suporte adequado garantindo estabilidade.
Conectar o cabo M12 ao sensor, garantindo o aperto correto para vedação.
Alinhar o transmissor diretamente com o receptor correspondente.
Verificar o alinhamento através do LED de indicação do receptor.
Ajustar o foco e o posicionamento para garantir estabilidade do feixe.
Testar a detecção passando um objeto entre o transmissor e o receptor.

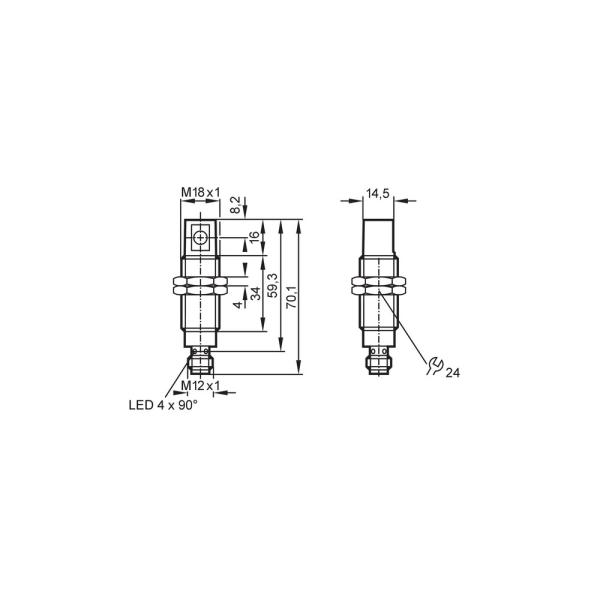

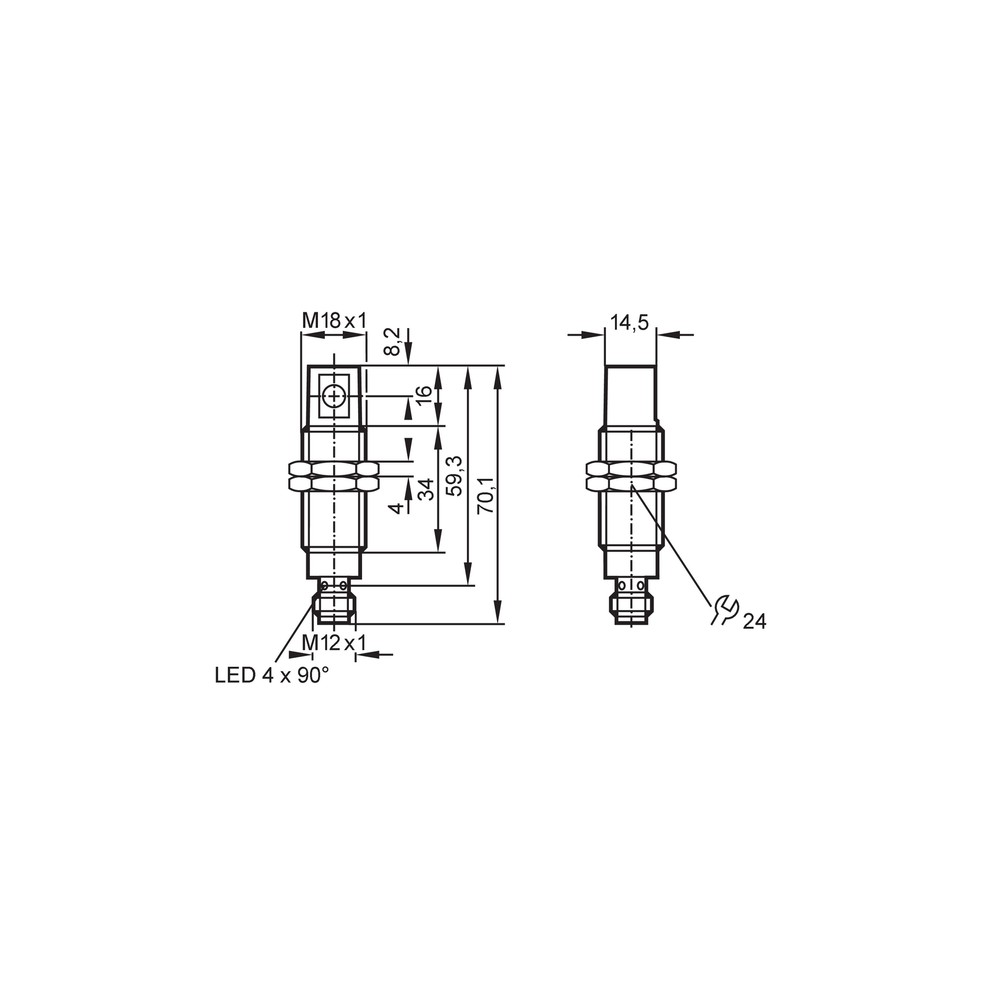

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta a passagem do objeto.	Desalinhamento ótico entre transmissor e receptor.	Verificar se o feixe de luz está centralizado no receptor.
Sinal fraco ou detecção intermitente.	Acúmulo de sujeira na lente frontal.	Inspecionar visualmente e limpar a lente conforme manual.
O sensor não liga ou apresenta falhas de comunicação.	Conector M12 mal apertado ou com zinabre.	Desconectar, verificar pinos e reapertar o conector M12.
O feixe não alcança o receptor.	Distância de operação superior a 9 metros.	Medir a distância entre as unidades e verificar o limite técnico.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico OG5129 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OG5129 da IFM?

O OG5129 é um transmissor fotoelétrico de barreira utilizado em sistemas de detecção industrial, projetado para emitir luz em direção a um receptor compatível.

O que acompanha este item na embalagem?

Este produto acompanha apenas o componente transmissor; cabos de conexão M12 e receptores devem ser adquiridos separadamente conforme a necessidade da aplicação.

Qual é a distância máxima de detecção deste sensor?

O alcance operacional deste dispositivo é de até 9 metros, quando utilizado com o receptor apropriado e devidamente alinhado.

Preciso de um receptor para este transmissor?

Sim, este modelo é um transmissor e exige a instalação de um receptor da série compatível para fechar o par da barreira fotoelétrica e enviar o sinal de detecção.

O que significa o grau de proteção IP68 neste sensor?

O grau de proteção IP68 indica que o sensor é totalmente protegido contra poeira e resistente à imersão contínua em água, conforme normas técnicas.

Qual é o tipo de conexão deste sensor?

O sensor utiliza uma conexão padrão industrial M12, garantindo fixação robusta e facilidade de conexão elétrica.

O transmissor pode funcionar sozinho para detectar objetos?

Não, este produto funciona exclusivamente como transmissor. Sem o par receptor, não há sinal de saída para o CLP ou controlador.

Como devo realizar a manutenção da lente do sensor?

A limpeza deve ser feita apenas com pano macio e não abrasivo para evitar riscos na lente, que podem dispersar o feixe de luz e reduzir a eficácia da detecção.

O que verificar se o sistema de barreira não detectar o objeto?

Se não houver detecção, primeiro verifique se o transmissor e o receptor estão perfeitamente alinhados e se não há obstruções físicas no caminho do feixe de luz.

Quem é o responsável pela venda e procedência deste sensor?

A comercialização é realizada pela IFM ELECTRONIC LTDA com intermediação da Melhor Indústria, assegurando a origem direta do fabricante.

GLOSSÁRIO TÉCNICO

Barreira Fotoelétrica

Sistema composto por um transmissor e um receptor separados que detectam a interrupção do feixe de luz por um objeto. (Ref.: Princípio de funcionamento).

IP68

Classificação de proteção contra ingresso de sólidos e líquidos, permitindo submersão. (Ref.: Grau de proteção).

M12

Padrão de conector industrial circular de 12mm de rosca para conexões elétricas. (Ref.: Tipo de conexão).

Alcance

Distância máxima operacional entre transmissor e receptor para garantir o funcionamento. (Ref.: Alcance de 9m).

Transmissor

Componente que emite o feixe de luz para ser captado pelo receptor na barreira. (Ref.: Tipo de produto).
