- Referência do fabricante: OG5119
- EAN: 4021179174787
- NCM do produto: 85365090
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

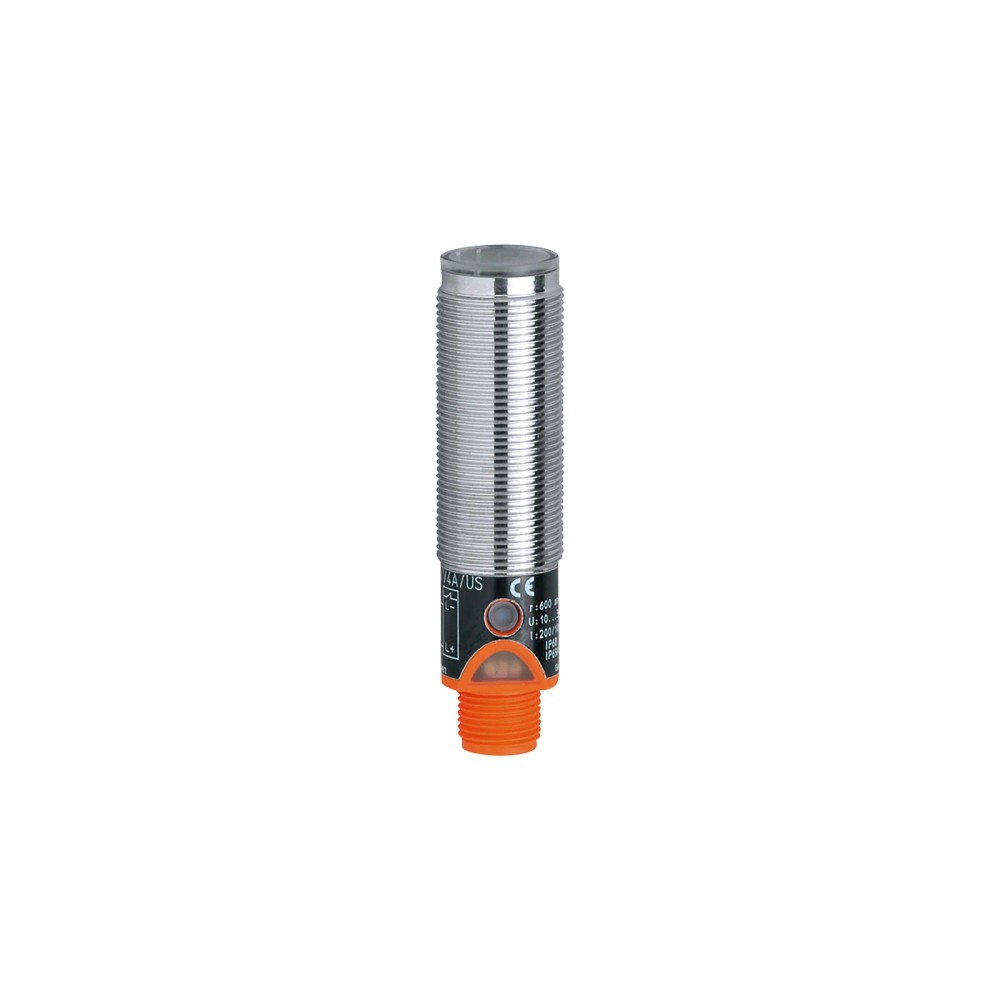

Sobre o Sensor fotoelétrico de reflexão difusa ifm OG5119 com supressão de fundo, saída PNP e conexão M12
O ifm OG5119 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações industriais e de automação. Utiliza luz vermelha e oferece alcance de 30 a 130 mm, conforme a referência de medição especificada pelo fabricante. Possui saída PNP e comutação Claro/Escuro programável. Seu invólucro roscado M18 x 1 tem conexão elétrica M12 e grau de proteção IP 68/IP 69K.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | OG5119 |
| Tipo de sensor | Reflexão difusa com supressão de fundo |
| Alcance | 30 a 130 mm; referência: papel branco 200 x 200 mm, remissão de 90% |
| Fonte de luz | Luz vermelha, 660 nm |
| Saída | PNP; Claro/Escuro programável |
| Alimentação | 10 a 36 V DC |
| Frequência de comutação | 250 Hz |
| Conexão elétrica | M12, codificação A, 4 contatos dourados |
| Proteção | IP 68 e IP 69K |

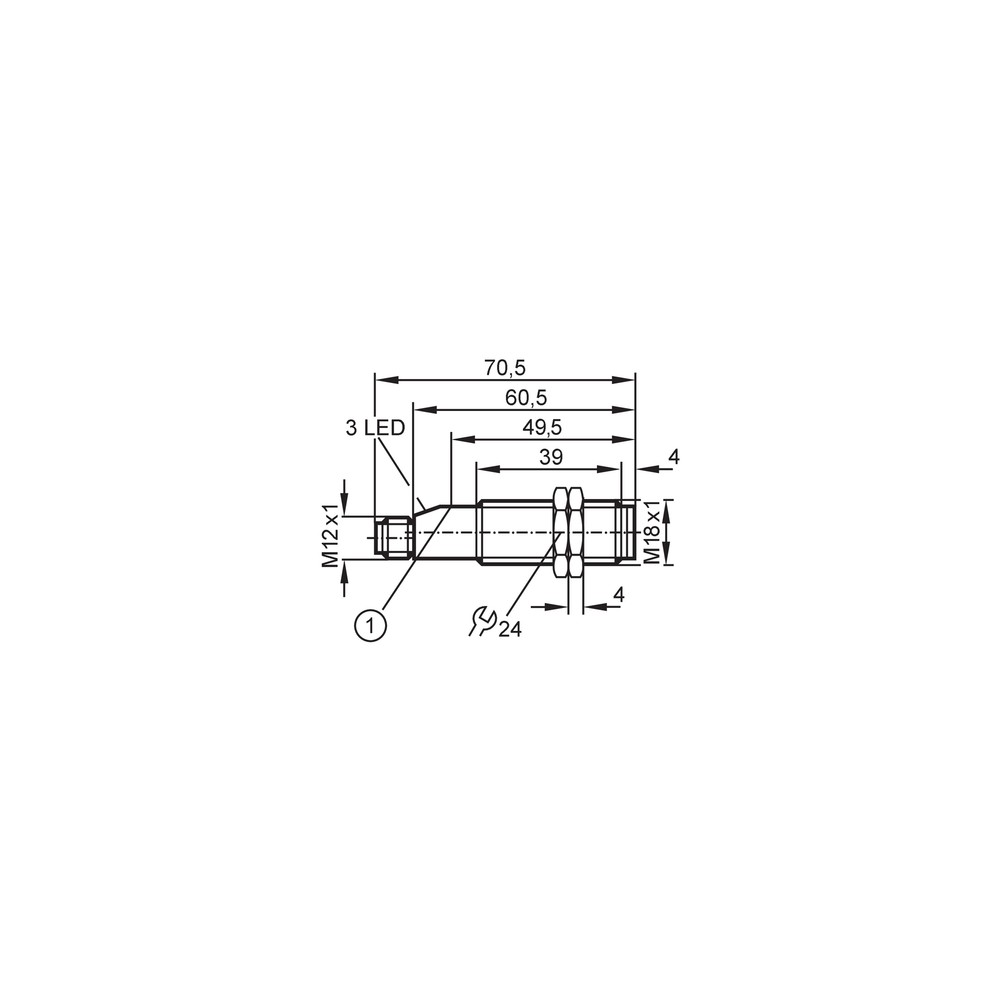

| Construção | Rosca M18 x 1; comprimento 70,5 mm; invólucro em aço inoxidável 1.4404/316L e extremo em PBT |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção de objetos em aplicações industriais de reflexão difusa, respeitando a faixa indicada de 30 a 130 mm e a referência de medição do fabricante.
- Instalações que requerem saída PNP e alimentação entre 10 e 36 V DC.
- Montagem em suporte compatível com rosca M18 x 1 e conexão elétrica M12.
⚠ Considere outro se precisa de:
- Não selecionar quando o sistema de controle exigir saída NPN: a ficha especifica saída PNP.
- Não selecionar para alimentação fora da faixa especificada de 10 a 36 V DC.
- Não presumir alcance de 130 mm para qualquer objeto ou superfície; o valor de referência é papel branco 200 x 200 mm com remissão de 90%.
APLICAÇÕES E USO
- Aplicação declarada: detecção de objetos em instalações industriais e de automação, usando reflexão difusa com supressão de fundo.
- Possibilidade de uso: detecção de presença em uma máquina ou estação de automação, desde que a distância e a superfície do objeto sejam validadas na instalação. A ficha de alcance usa como referência papel branco 200 x 200 mm com remissão de 90%.
- A instalação deve respeitar alimentação de 10 a 36 V DC e temperatura de operação de -20 a 80 °C.
- A ficha não especifica desempenho por cor, material, forma ou acabamento do objeto; validar a detecção na condição real antes de definir o ponto de montagem.
COMO ESCOLHER
Antes de comprar o Sensor fotoelétrico de reflexão difusa ifm OG5119 com supressão de fundo, saída PNP e conexão M12, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | ifm | Identificação do fabricante indicada na ficha. |
| Modelo / SKU / Part Number | OG5119 | Código de identificação do produto. |
| GTIN | 4021179174787 | Identificador comercial informado no anúncio. |
| Categoria | Sensor de reflexão difusa | Classificação do produto. |
| Aplicação informada | Aplicações industriais e automação industrial | Uso descrito na ficha do produto. |
| Princípio de funcionamento | Reflexão difusa com supressão de fundo | Método de detecção especificado. |
| Normas | EN 60947-5-2; EN 55011 classe B | Normas declaradas nos dados técnicos. |
| Dados ópticos e faixa de detecção | ||
|---|---|---|
| Fonte de luz | Luz vermelha | Tipo de luz indicado pelo fabricante. |
| Comprimento de onda | 660 nm | Comprimento de onda informado para a fonte luminosa. |
| Alcance | 30 a 130 mm | Referência: papel branco 200 x 200 mm com remissão de 90%; a detecção pode depender do objeto. |
| Supressão de fundo | Disponível | Recurso indicado para o princípio de detecção deste modelo. |
| Alcance ajustável | Sim | Atributo informado na ficha; consultar o datasheet para procedimento e limites de ajuste. |
| Diâmetro máximo da mancha de luz | 12 mm | Valor máximo informado para a mancha de luz. |
| Dados elétricos e saída | ||
|---|---|---|
| Tensão de operação | 10 a 36 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 40 mA | Valor informado na ficha. |
| Saída de comutação | PNP | Tipo de saída elétrica especificado. |
| Modo de comutação | Claro/Escuro, programável | Modo de saída selecionável conforme configuração do sensor. |
| Frequência de comutação DC | 250 Hz | Frequência informada para a comutação em corrente contínua. |
| Corrente por contato | 150 mA; 200 mA até 60 °C | Limites declarados na ficha; observar a condição de temperatura indicada. |
| Queda de tensão máxima da saída | 2,5 V | Valor máximo indicado para a saída de comutação DC. |
| Proteção contra sobrecarga | Sim | Recurso de proteção declarado. |
| Proteção contra curto-circuito | Sim, por impulso | Tipo de proteção informado para a saída. |
| Proteção contra inversão de polaridade | Sim | Recurso declarado para proteção contra ligação com polaridade invertida. |
| Categoria de isolamento | II | Categoria indicada nos dados técnicos. |
| Condição de alimentação cULus | Tensão de serviço supply class 2 | Nota de instalação indicada na ficha. |
| Conexões e elementos de diagnóstico | ||
|---|---|---|
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Tipo e configuração do conector informados. |
| LED de status de chaveamento | 1 x LED amarelo | Indicação visual do estado de comutação. |
| LED de operação | 1 x LED verde | Indicação visual de operação. |
| LED de função | 1 x LED vermelho | Indicação visual da função. |
| Condições ambientais | ||
|---|---|---|
| Temperatura de operação | -20 a 80 °C | Faixa de temperatura operacional indicada. |
| Grau de proteção | IP 68; IP 69K | Graus de proteção declarados; a adequação depende das condições reais de instalação. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Forma construtiva | Invólucro roscado | Construção mecânica indicada. |
| Rosca | M18 x 1 | Dimensão da rosca de montagem. |
| Comprimento | 70,5 mm | Comprimento total declarado. |
| Material do invólucro | 1.4404, aço inoxidável / 316L | Material especificado para o invólucro. |
| Material do extremo | PBT | Material informado para o extremo do sensor. |
| Material do protetor frontal | PMMA | Material da proteção frontal declarado na ficha. |
| Peso | 60 g | Peso informado para o produto. |
| Porcas de fixação | 2 | Quantidade indicada nos dados de montagem. |
| Confiabilidade e fornecimento | ||
|---|---|---|
| MTTF | 521 anos | Valor informado na ficha; não representa vida útil garantida. |
| Quantidade por embalagem | 1 peça | Unidade de fornecimento indicada. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada digital de controlador compatível com saída PNP e alimentação de 10 a 36 V DC | ✓ | A ficha especifica saída PNP e essa faixa de tensão. Confirmar a ligação dos pinos no datasheet. |
| Entrada que exige saída NPN | ✗ | A saída especificada para o OG5119 é PNP. |
| Montagem em suporte com rosca M18 x 1 | ✓ | A construção mecânica indicada é roscada M18 x 1. |
| Montagem que exige rosca diferente de M18 x 1 | ✗ | A rosca informada é M18 x 1; a ficha não declara adaptadores para outras roscas. |
| Sistema que exige comunicação por protocolo industrial ou IO-Link | ✗ | A ficha não informa protocolo de comunicação para este modelo. |
INSTALAÇÃO
Como instalar o Sensor fotoelétrico de reflexão difusa ifm OG5119 com supressão de fundo, saída PNP e conexão M12
- Confirme no projeto que a alimentação disponível está entre 10 e 36 V DC e que a entrada do controlador aceita saída PNP.
- Verifique a compatibilidade mecânica do suporte com a rosca M18 x 1 e reserve espaço para o comprimento de 70,5 mm.
- Instale o sensor de modo que o objeto esteja dentro da distância de detecção necessária; valide a condição com o objeto real.
- Conecte o cabo M12, codificação A, consultando o pinout oficial e o esquema elétrico do fabricante antes de energizar.
- Configure o modo Claro/Escuro conforme a lógica requerida pela aplicação e consulte o datasheet para o procedimento de programação.
- Energize e confira os indicadores LED e a resposta da saída no controlador; valide novamente a detecção durante a operação.
ACESSÓRIOS
- 2 porcas de fixação, conforme quantidade indicada na ficha.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A saída não muda de estado quando o objeto passa pelo ponto de detecção. | Distância ou condição de detecção não validada para o objeto; modo Claro/Escuro ou configuração podem não corresponder à lógica esperada. | Confira a distância em relação à faixa declarada, observe os LEDs e valide o modo de comutação conforme o datasheet. |
| A entrada do controlador permanece inativa mesmo com o sensor alimentado. | Entrada incompatível com saída PNP ou ligação dos condutores/pinos incorreta. | Confirme que a entrada aceita PNP e compare a conexão M12 com o pinout oficial antes de alterar a ligação. |
| O sensor não apresenta indicação de operação. | Alimentação ausente, fora da faixa de 10 a 36 V DC ou conexão elétrica incorreta. | Meça a tensão no conector e confira alimentação e pinagem com o datasheet. |
| O estado de detecção varia ou não corresponde ao esperado durante o ciclo. | Objeto, distância ou posicionamento diferentes das condições de referência do alcance; pode também haver configuração de comutação inadequada. | Teste com o objeto e a posição reais, verifique a distância e confirme a configuração Claro/Escuro. |
