Sensor de Reflexão Difusa IFM OG0034

Pré-visualizar: OG0034 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M18 600mm IP67

OG0034 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M18 600mm IP67

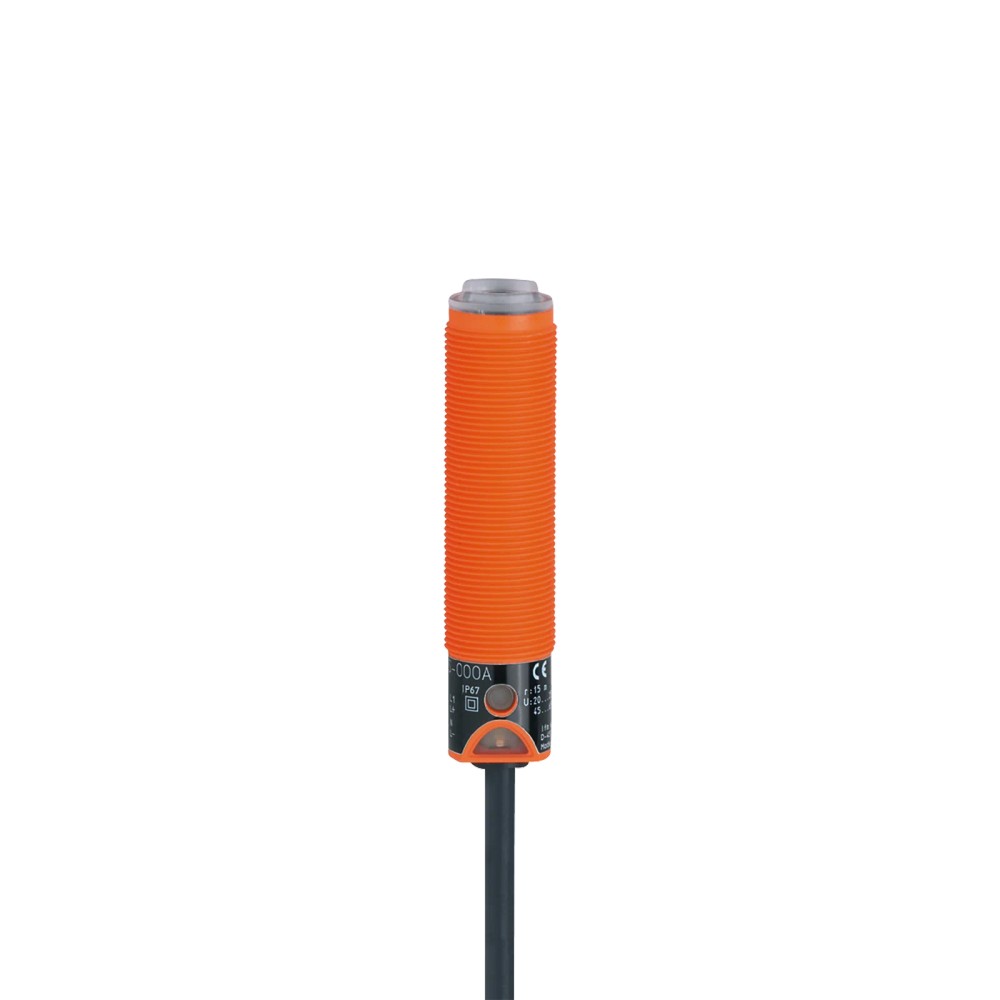

Imagem meramente ilustrativa

R$ 1.728,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OG0034
EAN: 4021179173537
NCM do produto: 85365090

Destaques do Produto Alcance máximo especificado...mais

Fechar menu

Saiba mais sobre: "OG0034 IFM - Sensor de Reflexão Difusa IFM Automação Industrial M18 600mm IP67"

Destaques do Produto

Alcance máximo especificado

600 mm

Tipo de detecção

Reflexão difusa

Alimentação

20 a 250 V AC/DC

Saída

Comutação com luz

Conexão

Cabo PVC de 2 m

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de reflexão difusa IFM OG0034 (OGT-HBOA), M18 x 1, alcance de 1 a 600 mm, IP 67

O IFM OG0034 é um sensor fotoelétrico de reflexão difusa para detecção de objetos em aplicações industriais e de automação. Opera com luz infravermelha de 880 nm e tem alcance de 1 a 600 mm, especificado para papel branco de 200 x 200 mm com 90% de remissão. Possui saída por comutação com luz, corpo roscado M18 x 1 e cabo PVC de 2 m. A alimentação indicada é de 20 a 250 V AC/DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa
Alcance	1 a 600 mm; referência: papel branco de 200 x 200 mm, 90% de remissão
Emissor	Luz infravermelha, comprimento de onda de 880 nm
Saída	Comutação com luz
Alimentação	20 a 250 V AC/DC
Frequência de comutação	25 Hz
Conexão elétrica	Cabo PVC de 2 m, 2 x 0,5 mm²
Proteção do invólucro	IP 67
Montagem e dimensões	Rosca M18 x 1; comprimento de 78,5 mm
Temperatura de operação	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em processos industriais e sistemas de automação que possam ser monitorados por reflexão difusa.
Instalações em que o alcance requerido esteja dentro da faixa especificada e a referência de detecção seja compatível com as condições reais do objeto.
Montagem em suporte ou abertura compatível com rosca M18 x 1 e uso dentro da faixa de temperatura especificada.

⚠ Considere outro se precisa de:

Não selecione para uma aplicação que exija alcance superior a 600 mm.
Não selecione se a aplicação exigir frequência de comutação superior a 25 Hz.
Não use a referência de 600 mm como alcance garantido para qualquer cor ou superfície: o valor informado é baseado em papel branco de 200 x 200 mm com 90% de remissão.
Não aplique tensão fora da faixa de alimentação de 20 a 250 V AC/DC.

APLICAÇÕES E USO

Uso industrial para detecção de objetos por reflexão difusa em sistemas de automação; o tipo de aplicação é informado pelo fabricante, mas a ficha não especifica uma máquina ou processo particular.
Detecção em distâncias de 1 a 600 mm, observando que o alcance de referência foi medido com papel branco de 200 x 200 mm e 90% de remissão; confirme o funcionamento com o alvo real.
Instalação em ambiente dentro da faixa de -25 a 80 °C e com montagem roscada M18 x 1; a ficha declara grau de proteção IP 67.
Para processos com ciclos de detecção rápidos, compare a demanda do processo com a frequência de comutação de 25 Hz antes da seleção.

COMO ESCOLHER

Antes de comprar o Sensor de reflexão difusa IFM OG0034 (OGT-HBOA), M18 x 1, alcance de 1 a 600 mm, IP 67, verifique estes pontos:

Escolha o OG0034 quando

A detecção necessária for por reflexão difusa, o alcance estiver entre 1 e 600 mm conforme a referência de papel branco especificada, a alimentação estiver entre 20 e 250 V AC/DC e a frequência de comutação de 25 Hz atender ao processo.

Busque outra especificação quando

O processo exigir alcance maior que 600 mm, frequência de comutação superior a 25 Hz, outro princípio de detecção ou alimentação fora de 20 a 250 V AC/DC. Confirme também o desempenho com o material e a geometria reais do alvo, pois o alcance de referência é indicado para papel branco com 90% de remissão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OG0034; designação OGT-HBOA	Código do sensor informado para identificação do produto.
Marca	IFM / ifm electronic	Fabricante informado na ficha.
Princípio de funcionamento	Sensor fotoelétrico de reflexão difusa	A detecção utiliza a luz refletida pelo objeto.
Aplicação indicada	Aplicações industriais e automação industrial	Descrição de aplicação fornecida no cadastro técnico.
Certificações e normas	EMC EN 60947-5-2; EN 55011 classe B; CE; cULus; UKCA	Identificações e referências listadas na ficha do produto.

Dados ópticos e detecção
Tipo de luz	Infravermelha	Fonte de luz do sensor.
Comprimento de onda	880 nm	Comprimento de onda informado para a luz infravermelha.
Alcance	1 a 600 mm	Faixa informada; referência de alcance: papel branco de 200 x 200 mm com 90% de remissão.
Diâmetro máximo da mancha de luz	169 mm	Valor informado na ficha técnica.
Saída / comportamento de comutação	Comutação com luz	Tipo de saída descrito no cadastro do produto.

Dados elétricos
Tensão de operação	20 a 250 V AC/DC	Faixa de alimentação indicada na ficha.
Tensão máxima	250 V AC e 250 V DC	Limite máximo registrado para cada tipo de alimentação.
Frequência AC	47 a 63 Hz	Faixa de frequência da alimentação AC informada.
Categoria de isolamento	II	Categoria indicada na ficha técnica.
Queda de tensão máxima	8 V AC; 8 V DC	Valores máximos informados para a saída.
Corrente residual máxima	1,7 mA	Corrente residual máxima indicada na ficha.
Corrente de saída mínima	5 mA	Valor mínimo informado para a corrente de saída.
Corrente constante máxima AC	90 mA; 180 mA até 40 °C	Limites de corrente informados para operação AC.
Corrente constante máxima DC	90 mA; 180 mA até 40 °C	Limites de corrente informados para operação DC.
Intensidade de corrente máxima de pico	600 mA; 20 ms / 0,5 Hz	Condição temporal indicada junto ao valor de pico.
Proteção contra sobrecarga	Não	A ficha indica ausência de proteção contra sobrecarga.
Proteção contra curto-circuito	Não	A ficha indica ausência de proteção contra curto-circuito.
Proteção contra inversão de polaridade	Não	A ficha indica ausência de proteção contra inversão de polaridade.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; até 2 A; rápido	Requisito de proteção informado pelo fabricante.

Saída e diagnóstico
Frequência de comutação AC	25 Hz	Frequência de comutação informada para AC.
Frequência de comutação DC	25 Hz	Frequência de comutação informada para DC.
Indicador LED	1 LED vermelho para status de chaveamento; 1 LED vermelho piscante para função	Indicações visuais descritas na ficha.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Cabo integrado informado para a ligação elétrica.
Condutores	2 x 0,5 mm²	Quantidade e seção dos condutores informadas.

Condições ambientais
Grau de proteção	IP 67	Grau de proteção declarado para o invólucro; a instalação deve seguir as condições especificadas pelo fabricante.
Temperatura de operação	-25 a 80 °C	Faixa de temperatura informada.

Dados mecânicos
Forma construtiva	Corpo roscado	Construção indicada para montagem.
Rosca	M18 x 1	Dimensão da rosca de montagem.
Comprimento	78,5 mm	Dimensão informada para o corpo do sensor.
Material do invólucro	PBT	Material informado para o invólucro.
Material da lente / protetor frontal	PMMA	Material informado para a parte frontal.
Peso	121,3 g	Massa indicada na ficha técnica.
Acessórios incluídos	2 porcas de fixação	Itens incluídos conforme ficha do produto.

Confiabilidade e quantidade
MTTF	338 anos	Valor de MTTF informado na ficha; não representa período de garantia.
Quantidade por embalagem	1 peça	Quantidade indicada para a unidade de produto.
NCM	8536.50.90	Código fiscal listado no cadastro técnico.

COMPATIBILIDADE

Comunicação

• O produto é um sensor fotoelétrico de reflexão difusa com saída de comutação; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Cabo PVC de 2 m, com 2 x 0,5 mm². Alimentação de 20 a 250 V AC/DC. Verifique a ligação e a carga admissível conforme o datasheet do fabricante; a ficha informa corrente constante máxima de 90 mA, com 180 mA até 40 °C, e corrente de saída mínima de 5 mA.

Processo Conexão mecânica por corpo roscado M18 x 1. Não há conexão de processo fluida especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 20 a 250 V AC/DC e entrada compatível com saída de comutação	✓	A faixa de alimentação e o tipo de saída são informados na ficha; confirme os requisitos de corrente da entrada conectada.
Instalação com necessidade de alcance de detecção superior a 600 mm	✗	O alcance máximo informado é 600 mm, com referência a papel branco de 200 x 200 mm e 90% de remissão.
Processo que requer frequência de comutação acima de 25 Hz	✗	A frequência de comutação informada é 25 Hz.
Suporte mecânico com rosca M18 x 1	✓	A rosca do sensor é M18 x 1; compatibilidade mecânica não garante compatibilidade elétrica.
Aplicação que exige comunicação por protocolo digital	✗	A ficha informa saída de comutação e não especifica protocolo digital.

INSTALAÇÃO

Como instalar o Sensor de reflexão difusa IFM OG0034 (OGT-HBOA), M18 x 1, alcance de 1 a 600 mm, IP 67

Confirme no datasheet que a alimentação disponível está entre 20 e 250 V AC/DC e que a carga respeita os limites elétricos especificados.
Verifique que a montagem mecânica aceita rosca M18 x 1 e que há espaço para o corpo de 78,5 mm.
Fixe o sensor utilizando as duas porcas fornecidas, sem exceder procedimentos de aperto não especificados nesta ficha.
Posicione a face sensora em relação ao objeto e valide a detecção na distância e nas condições reais da aplicação.
Conecte o cabo PVC de 2 m, com 2 x 0,5 mm², conforme o esquema oficial do fabricante; não presuma pinagem além do que consta no datasheet.
Antes de energizar, confirme a proteção elétrica requerida e teste o estado de comutação e os LEDs de indicação.

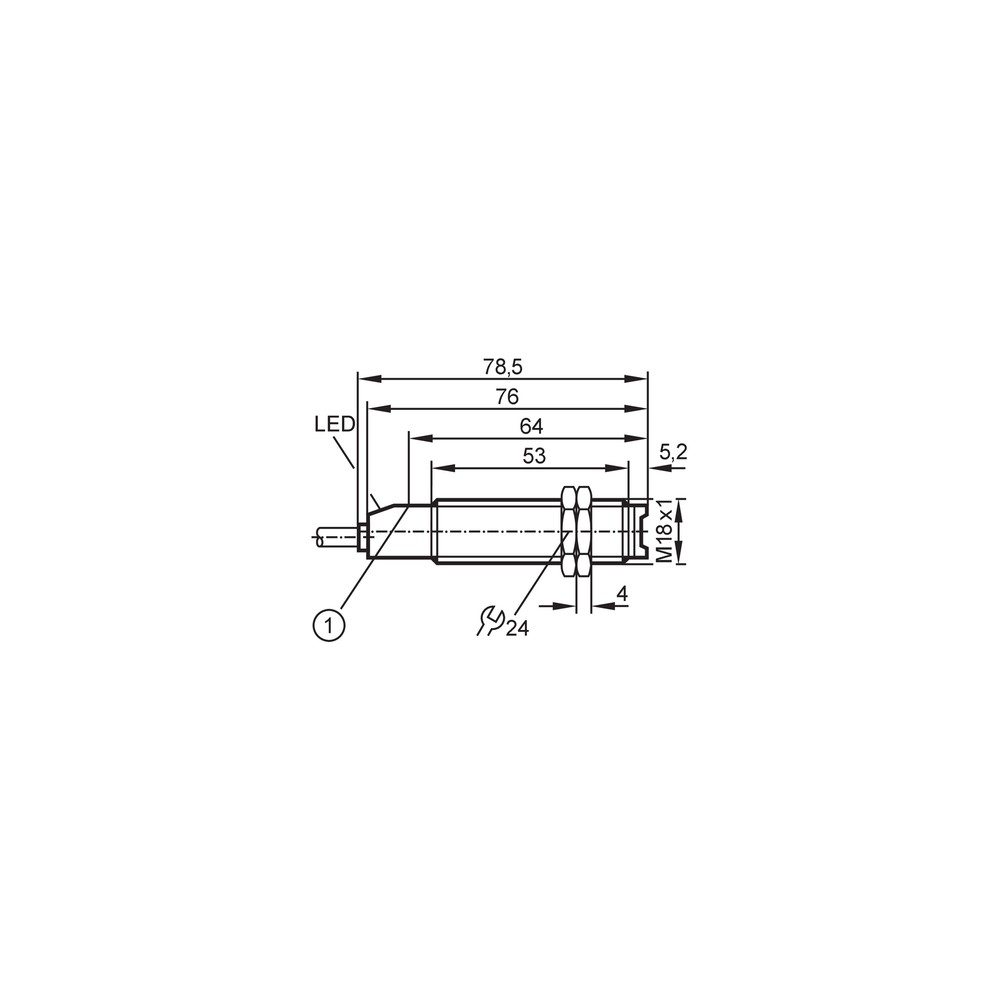

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o objeto.	Alimentação fora da faixa especificada, ligação incorreta ou objeto fora das condições de alcance da aplicação.	Meça a alimentação e compare com 20 a 250 V AC/DC; confira a ligação no datasheet e teste a detecção com o objeto na distância de trabalho.
A detecção varia quando muda o objeto ou sua posição.	O alcance de referência depende de papel branco com 90% de remissão; a superfície ou a geometria real pode diferir dessa referência.	Repita o teste com o material e a posição reais, variando a distância dentro da faixa requerida e consultando a curva/dados do fabricante.
A carga conectada não opera corretamente ou há aquecimento elétrico.	Corrente da carga acima dos limites informados ou ausência da proteção elétrica requerida.	Verifique a corrente da carga em relação aos limites da ficha e confirme a instalação do fusível miniatura rápido especificado.
O sensor deixa de acompanhar o ritmo do processo.	A frequência de comutação requerida pode exceder 25 Hz.	Compare a frequência de eventos necessária com o limite de comutação de 25 Hz informado para AC e DC.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM OG0034 (PDF) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OG0034 e para que serve?

É um sensor fotoelétrico de reflexão difusa destinado à detecção de objetos em aplicações industriais e de automação. A ficha especifica luz infravermelha e saída por comutação com luz.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como acessórios incluídos e uma unidade por embalagem.

O OG0034 é compatível com qualquer entrada de CLP?

Não é possível afirmar compatibilidade com qualquer entrada. Verifique se a entrada aceita a saída de comutação e os valores de corrente residual, corrente mínima e alimentação indicados no datasheet.

Qual é a alimentação elétrica aceita pelo OG0034?

A faixa informada é de 20 a 250 V AC/DC. A instalação também deve respeitar os limites de corrente e a proteção elétrica prescrita pelo fabricante.

Este sensor serve para detectar objetos a mais de 600 mm?

Não, a ficha informa alcance máximo de 600 mm. Esse valor tem como referência papel branco de 200 x 200 mm com 90% de remissão.

Posso usar o OG0034 em um processo que exige mais de 25 comutações por segundo?

A ficha informa frequência de comutação de 25 Hz para AC e DC. Para uma demanda superior, selecione uma especificação que atenda à frequência requerida.

O LED acende, mas a carga não comuta; o que devo verificar?

Confira a ligação conforme o datasheet e verifique se a carga respeita os limites elétricos do sensor. A ficha informa corrente de saída mínima de 5 mA e corrente residual máxima de 1,7 mA.

A detecção funciona com papel branco, mas falha com outro material. O sensor está com defeito?

Não necessariamente: o alcance de referência é especificado com papel branco de 90% de remissão. Teste o alvo real nas condições de instalação antes de concluir que o sensor está defeituoso.

Como escolher entre este sensor e outro princípio de detecção?

Escolha o OG0034 quando reflexão difusa, alcance de até 600 mm e frequência de comutação de 25 Hz forem adequados. Se o processo exigir outro princípio, maior alcance ou maior frequência, compare com um modelo especificado para esses requisitos.

Como instalar e alinhar o OG0034?

Monte-o em uma fixação compatível com M18 x 1 e valide a detecção com o objeto real na distância de trabalho. Use o datasheet oficial para a ligação elétrica e para os detalhes de instalação não descritos na ficha resumida.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio fotoelétrico em que o sensor detecta a luz refletida pelo próprio objeto.

Remissão

Proporção de luz refletida por uma superfície, usada como condição de referência para especificar o alcance.

Comutação com luz

Comportamento de saída indicado na ficha para a condição de luz detectada.

IP 67

Grau de proteção declarado para o invólucro; consulte o fabricante para as condições de ensaio e instalação aplicáveis.

MTTF

Tempo médio até falha, métrica de confiabilidade declarada pelo fabricante; não corresponde à garantia do produto.
