Sensor de Reflexão Difusa IFM OF5027

Pré-visualizar: OF5027 IFM - Sensor de Reflexão Difusa IFM Automação Industrial 400mm PNP M12

OF5027 IFM - Sensor de Reflexão Difusa IFM Automação Industrial 400mm PNP M12

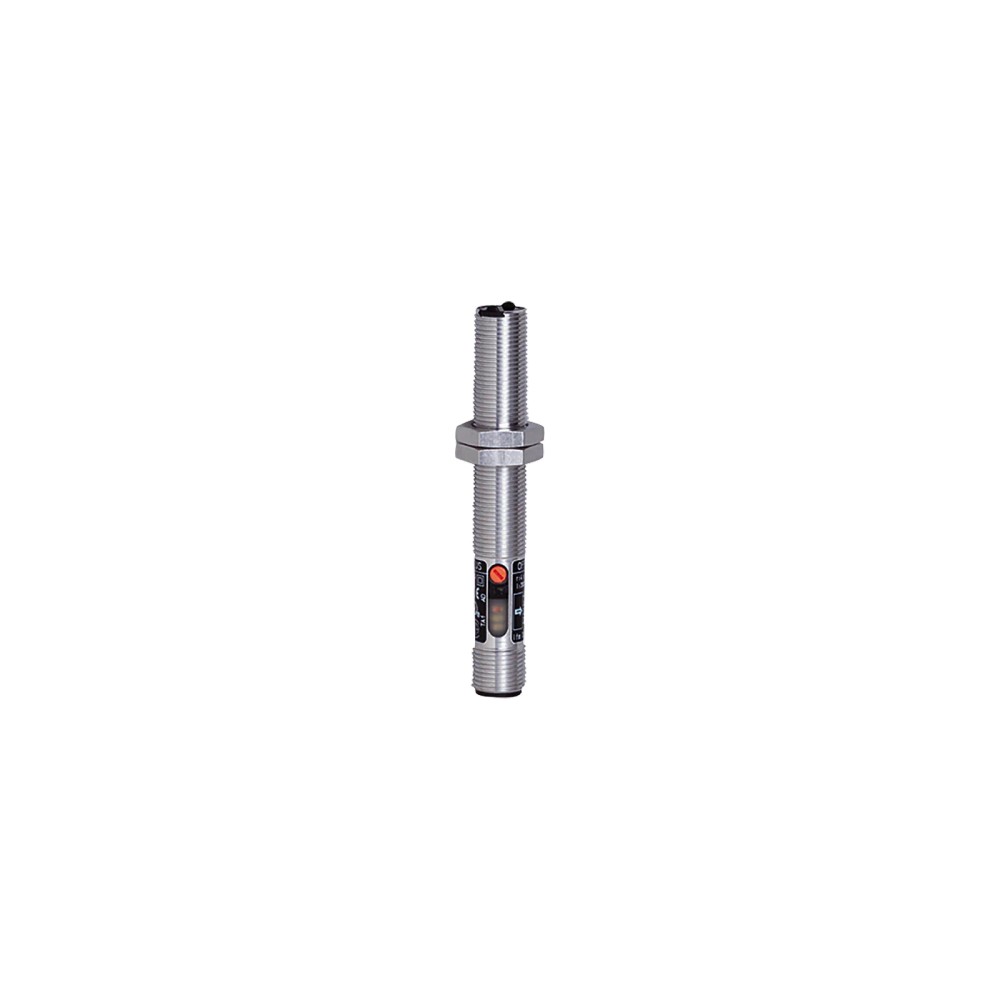

Imagem meramente ilustrativa

R$ 1.845,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OF5027
EAN: 4021179172622
NCM do produto: 85365090

Destaques do Produto Alcance nominal máximo...mais

Fechar menu

Saiba mais sobre: "OF5027 IFM - Sensor de Reflexão Difusa IFM Automação Industrial 400mm PNP M12"

Destaques do Produto

Alcance nominal máximo

400 mm

Tipo de saída

PNP

Alimentação

10 a 36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Lógica de comutação

Claro/Escuro programável

Proteção do invólucro

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OF5027 IFM — Sensor de Reflexão Difusa, infravermelho, alcance de 1 a 400 mm, saída PNP, conexão M12

O IFM OF5027 é um sensor fotoelétrico de reflexão difusa para detecção de objetos em aplicações industriais e de automação. Utiliza luz infravermelha e tem alcance ajustável de 1 a 400 mm, conforme a referência especificada pelo fabricante. Possui saída de comutação PNP, modo Claro/Escuro programável e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa
Fonte de luz	Infravermelha, comprimento de onda de 880 nm
Alcance	1 a 400 mm; referência: papel branco de 200 × 200 mm
Saída de comutação	PNP
Modo de comutação	Claro/Escuro, programável
Tensão de operação	10 a 36 V DC
Conexão elétrica	1 × M12, codificação A, 4 contatos
Grau de proteção	IP65
Frequência de comutação	320 Hz
Temperatura ambiente	−25 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica sem contato de objetos em aplicações industriais ou de automação, quando o alcance requerido estiver dentro de 1 a 400 mm e a instalação atender às condições do datasheet.
Sistemas de controle com entrada compatível com saída PNP e alimentação de 10 a 36 V DC.
Instalações em que sejam necessários modo Claro/Escuro programável e conexão elétrica M12 de 4 contatos.

⚠ Considere outro se precisa de:

Não selecione o sensor para uma aplicação que exija alcance superior a 400 mm.
Não conecte a saída PNP a uma entrada que exija outro tipo de saída sem validar a interface elétrica do sistema.
Não use fora da faixa de alimentação de 10 a 36 V DC ou da temperatura ambiente de −25 a 60 °C.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção de objetos em processos industriais e sistemas de automação, usando o princípio de reflexão difusa.
Possibilidade de uso: detecção de presença em uma estação de máquina quando o objeto está dentro do alcance de 1 a 400 mm e a entrada do controlador é compatível com saída PNP. Validar a detecção com o material, a cor, a superfície e a geometria reais do alvo; o alcance de referência é baseado em papel branco de 200 × 200 mm.
Possibilidade de uso: comutação de sinais em uma instalação com alimentação DC entre 10 e 36 V e temperatura ambiente entre −25 e 60 °C, desde que os requisitos de corrente e a conexão elétrica sejam compatíveis.
Limitação: a ficha não fornece protocolo de comunicação; o produto é especificado com saída de comutação PNP.
Limitação: a classificação IP65 não deve ser interpretada como autorização para qualquer condição de imersão ou exposição. Consulte o datasheet para as condições de uso.

COMO ESCOLHER

Antes de comprar o OF5027 IFM — Sensor de Reflexão Difusa, infravermelho, alcance de 1 a 400 mm, saída PNP, conexão M12, verifique estes pontos:

Escolha o OF5027

Quando a detecção requerida for por reflexão difusa, o alcance necessário estiver entre 1 e 400 mm e o controle aceitar saída PNP. O alcance informado tem como referência papel branco de 200 × 200 mm; confirme as condições reais do alvo e da montagem no datasheet.

Avalie outra configuração

Busque uma versão com outra interface elétrica ou outro princípio de detecção quando o controlador não aceitar PNP ou quando a aplicação exigir uma tecnologia diferente de reflexão difusa. A ficha disponível não identifica modelos alternativos específicos.

Verifique o ambiente e a instalação

Confirme a tensão, a temperatura ambiente e a proteção requerida pelo local. O dado informado é IP65; consulte o datasheet para as condições e limitações de instalação associadas a essa classificação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	OF5027	Código do produto IFM.
Tipo de produto	Sensor de reflexão difusa	Princípio de funcionamento declarado para detecção fotoelétrica.
Aplicação	Aplicações industriais e automação industrial	Aplicação indicada na ficha do produto.
Característica especial	Saída de controle	A ficha identifica saída de controle; capacidade de carga informada separadamente.

Dados ópticos e faixa de detecção
Tipo de luz	Infravermelha	Fonte de luz do sensor.
Comprimento de onda	880 nm	Comprimento de onda da luz infravermelha.
Alcance	1 a 400 mm	Referência especificada: papel branco de 200 × 200 mm.
Alcance ajustável	Sim	A ficha informa ajuste do alcance/detecção.
Diâmetro máximo da mancha de luz	185 mm	Valor máximo informado na ficha; consulte o datasheet para as condições de referência.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Limite de consumo informado.
Classe de proteção elétrica	II	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Compatibilidade eletromagnética	EN 60947-5-2	Norma indicada para EMC na ficha do produto.
Certificação UL	Ta < 40 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL E030; arquivo UL E174191	Dados de certificação conforme informações da ficha; observar as condições declaradas.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Modo de comutação	Claro/Escuro, programável	Lógica de comutação configurável conforme informado.
Frequência de comutação DC	320 Hz	Frequência máxima informada para operação DC.
Corrente máxima constante da saída de comutação DC	200 mA	Limite de corrente constante informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída de comutação.
Saída de controle	Sim	Recurso especificado na ficha.
Capacidade de carga da saída de controle de função	10 mA	Limite de carga informado para essa saída.
Queda de tensão máxima da saída de controle de função	3,5 V	Valor máximo informado para a saída de controle de função.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção especificada na ficha.

Conexões
Conexão elétrica	1 × M12, codificação A, 4 contatos	Configuração declarada para a conexão elétrica.
Designação da rosca	M12 × 1	Rosca indicada para o invólucro; não substitui a verificação do desenho dimensional.

Condições ambientais
Temperatura ambiente	−25 a 60 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP65	Classificação de proteção declarada; consultar o datasheet para condições de instalação e uso.

Dados mecânicos e materiais
Forma construtiva	Formato com rosca	Descrição construtiva fornecida na ficha.
Material do invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Material da lente/protetor frontal	PMMA	Material especificado para o protetor frontal.
Comprimento	74 mm	Dimensão indicada na ficha; consulte o desenho dimensional para a geometria completa.
Peso	40 g	Peso informado no conjunto de atributos do produto.

Displays e elementos de operação
Indicadores LED	1 LED amarelo para status de chaveamento; 1 LED verde para operação; 1 LED vermelho para função	Indicações visuais descritas na ficha.
Ajuste	Potenciômetro	O catálogo descreve o sensor com potenciômetro; consulte o datasheet para o procedimento de ajuste.

Itens incluídos e identificação comercial
Material incluído	2 porcas de fixação e 1 chave de fenda	Acessórios listados como incluídos na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
SKU e part number	OF5027	Identificação do produto no anúncio.
GTIN	4021179172622	Identificador comercial informado.
NCM	8536.50.90	Classificação fiscal informada na ficha.
MTTF	607 anos	Valor publicado nos dados do produto; consulte o fabricante para as condições e método de cálculo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica 1 × M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC e saída de comutação PNP. A ficha não informa protocolo de comunicação.

Processo Não possui conexão de processo indicada: é um sensor fotoelétrico de reflexão difusa. A montagem mecânica deve ser verificada conforme o desenho dimensional; o invólucro tem rosca M12 × 1.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação DC entre 10 e 36 V	✓	A ficha especifica saída PNP e tensão de operação de 10 a 36 V DC. Verifique também a corrente e os requisitos da entrada do controlador.
Sistema que requer saída NPN	✗	A saída de comutação informada para o OF5027 é PNP; a ficha não indica saída NPN.
Detecção por reflexão difusa a uma distância dentro do alcance especificado	✓	O alcance é de 1 a 400 mm, com referência de medição em papel branco de 200 × 200 mm.
Aplicação que exige alcance superior a 400 mm	✗	O alcance máximo informado é 400 mm.
Conexão elétrica M12 de 4 contatos, codificação A	✓	Essa configuração está especificada para a conexão elétrica do sensor. Confirme o cabo, a pinagem e a atribuição dos contatos no datasheet antes da ligação.
Integração que exige protocolo de comunicação digital	✗	A ficha fornecida especifica saída de comutação PNP, mas não declara protocolo de comunicação.

INSTALAÇÃO

Como instalar o OF5027 IFM — Sensor de Reflexão Difusa, infravermelho, alcance de 1 a 400 mm, saída PNP, conexão M12

Confirme no datasheet o alcance necessário, a superfície do alvo e as condições de montagem da aplicação.
Verifique se a alimentação disponível está entre 10 e 36 V DC e se a entrada de controle é compatível com saída PNP.
Fixe o sensor pela montagem mecânica apropriada, consultando o desenho dimensional e sem exceder as condições especificadas pelo fabricante.
Conecte o cabo ou conector M12 de codificação A e 4 contatos; confirme a pinagem no datasheet antes de energizar.
Ajuste o sensor conforme o procedimento do fabricante e selecione o modo Claro/Escuro requerido pela lógica da aplicação.
Energize e valide a detecção e o estado dos LEDs com o alvo e as condições reais de operação.

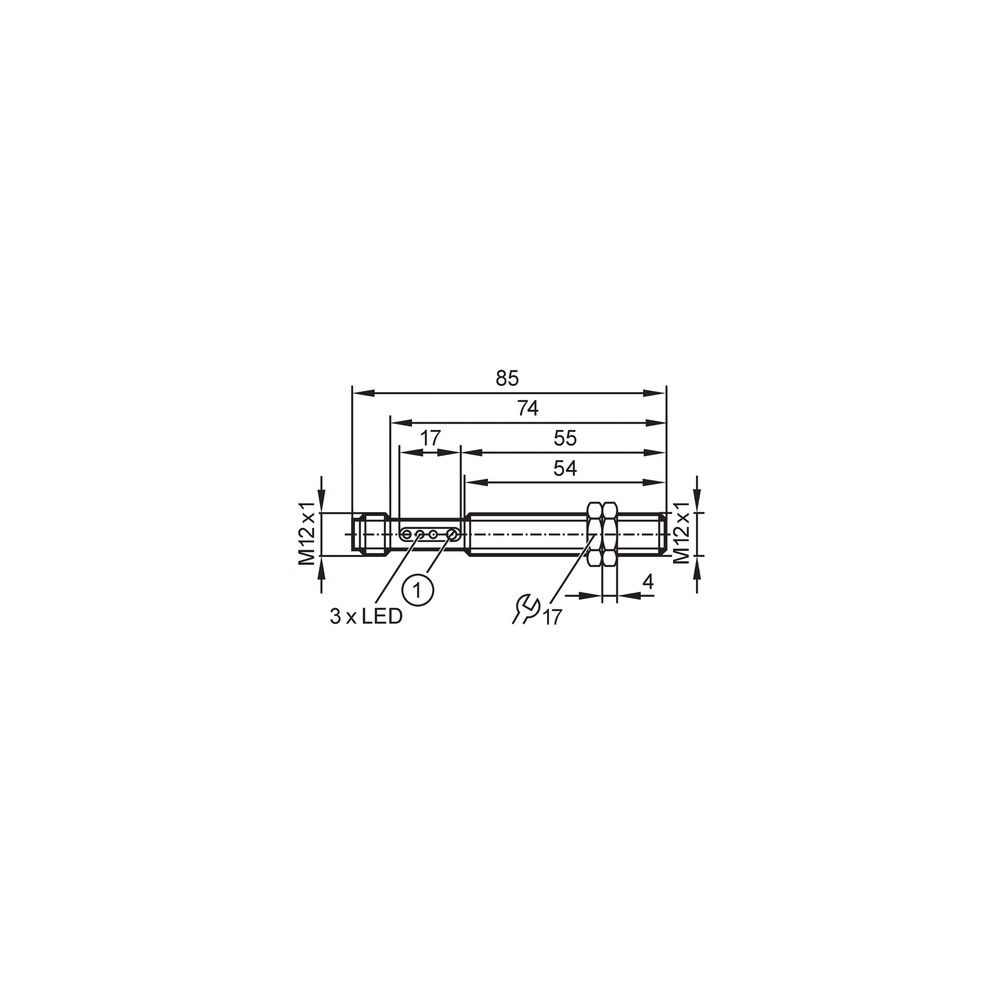

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação
1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto está presente.	Alimentação fora da faixa especificada, ligação incompatível com a saída PNP, ajuste inadequado ou alvo fora das condições de alcance.	Meça a alimentação nos terminais, confirme a compatibilidade da entrada com PNP e teste o sensor dentro do alcance, usando as instruções de ajuste do datasheet.
A saída permanece ligada ou desligada em relação à lógica esperada.	Modo Claro/Escuro configurado de forma diferente da lógica requerida pela aplicação.	Confira a configuração do modo de comutação e compare o estado da saída com a presença e ausência do alvo.
A detecção varia ou ocorre a uma distância menor que a esperada.	O alcance de referência depende de papel branco de 200 × 200 mm; a superfície, a cor, o tamanho ou o posicionamento real do alvo podem alterar a detecção.	Teste com o alvo real na posição de trabalho e compare com a referência e as condições descritas no datasheet; revise o ajuste e o alinhamento.
O indicador de operação não acende ou a saída não responde após a instalação.	Possível interrupção na alimentação, conexão M12 incorreta ou incompatibilidade de ligação.	Desenergize antes de revisar a conexão; confirme o conector de 4 contatos, a pinagem oficial e a tensão de alimentação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM OF5027 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OF5027 e para que serve?

É um sensor fotoelétrico de reflexão difusa para detecção de objetos em aplicações industriais e de automação. Utiliza luz infravermelha e possui saída de comutação PNP.

Com quais controladores e conexões elétricas ele pode ser usado?

Ele requer alimentação de 10 a 36 V DC e uma entrada compatível com saída PNP. A conexão elétrica é M12, codificação A, com 4 contatos; confirme a pinagem no datasheet.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação e 1 chave de fenda como material incluído. A embalagem é indicada como 1 peça.

Ele serve para uma entrada de controlador que exige saída NPN?

A ficha especifica saída PNP, não NPN. Para uma entrada que exige NPN, confirme a compatibilidade elétrica do sistema antes de selecionar o sensor.

Posso usar o OF5027 para detectar objetos a mais de 400 mm?

Não conforme o alcance informado: a faixa especificada é de 1 a 400 mm. O valor de referência considera papel branco de 200 × 200 mm.

O sensor não detecta meu objeto; o que devo conferir antes de trocá-lo?

Confira alimentação, ligação PNP, modo Claro/Escuro e ajuste do sensor. Teste também com o alvo real, pois a referência de alcance é papel branco de 200 × 200 mm.

A saída fica ligada quando eu esperava que ficasse desligada; o sensor está com defeito?

Não necessariamente: o modo Claro/Escuro é programável e pode não corresponder à lógica esperada. Verifique a configuração e observe o estado da saída com e sem o alvo.

É melhor comprar este sensor ou escolher outro tipo de sensor?

Escolha o OF5027 quando a aplicação exigir reflexão difusa, alcance de até 400 mm e saída PNP. Se precisar de outra interface elétrica, alcance maior ou outro princípio de detecção, compare com uma versão que atenda a esses requisitos.

Como instalar e ajustar o OF5027?

Confira a tensão, a compatibilidade PNP, a pinagem M12 e as dimensões antes da montagem. Ajuste o sensor conforme o datasheet e valide a detecção com o alvo e a posição reais da aplicação.

Que condições ambientais devo verificar na instalação?

A faixa de temperatura ambiente informada é de −25 a 60 °C e o grau de proteção declarado é IP65. Consulte o datasheet para confirmar as condições e limitações de instalação aplicáveis.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção fotoelétrica em que a luz emitida retorna ao sensor após atingir o objeto. (Ref.: tipo de sensor — reflexão difusa)

Saída PNP

Tipo de saída de comutação que deve ser conectado a uma entrada compatível com PNP. (Ref.: função elétrica — PNP)

Modo Claro/Escuro

Configuração da lógica de comutação do sensor, programável conforme a aplicação. (Ref.: modo de comutação — Claro/Escuro programável)

Grau de proteção IP65

Classificação de proteção do invólucro declarada pelo fabricante; consulte o datasheet para as condições de uso. (Ref.: grau de proteção — IP65)

Frequência de comutação

Frequência de comutação DC especificada para a saída do sensor. (Ref.: frequência de comutação DC — 320 Hz)
