Receptor Fotoelétrico IFM OF5022

Pré-visualizar: OF5022 IFM - Receptor Fotoelétrico por Barreira Automação Industrial PNP 4m M12 IP65

OF5022 IFM - Receptor Fotoelétrico por Barreira Automação Industrial PNP 4m M12 IP65

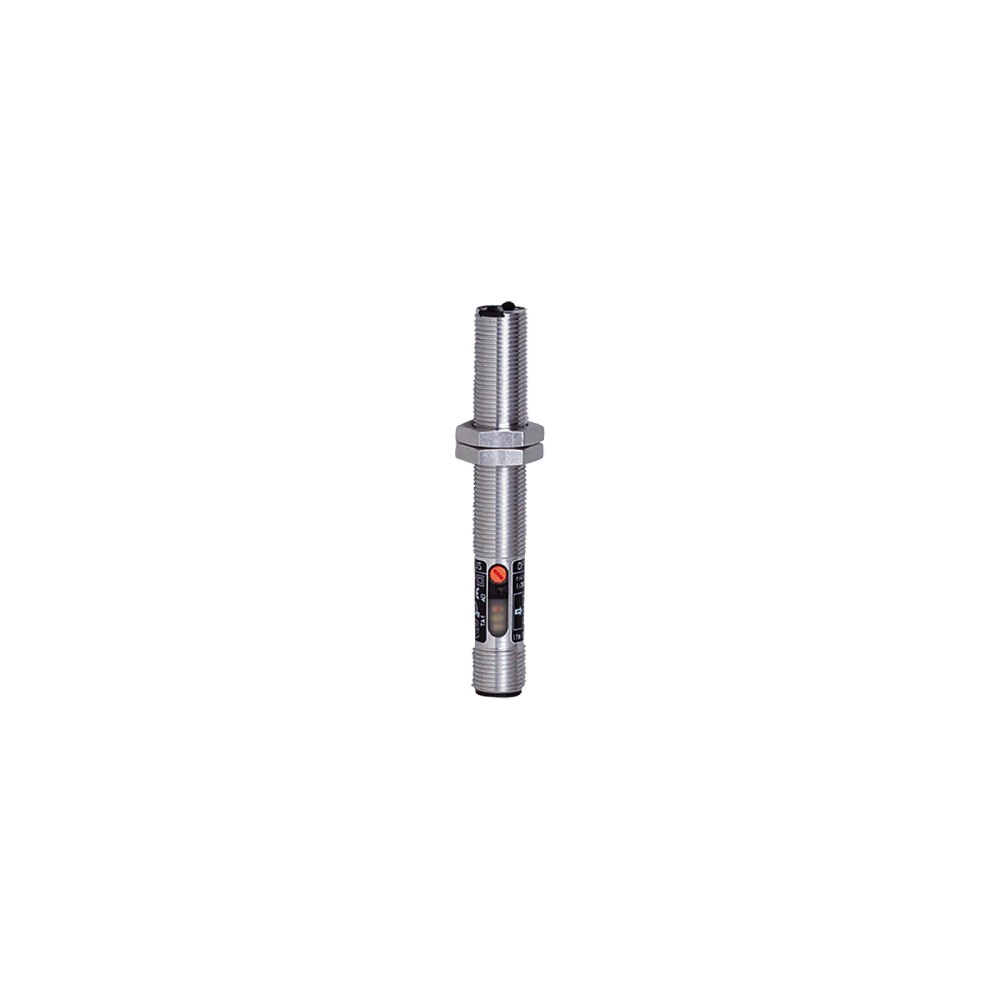

Imagem meramente ilustrativa

R$ 1.482,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OF5022
EAN: 4021179172578
NCM do produto: 85365090

Destaques do Produto Tipo Receptor de...mais

Fechar menu

Saiba mais sobre: "OF5022 IFM - Receptor Fotoelétrico por Barreira Automação Industrial PNP 4m M12 IP65"

Destaques do Produto

Tipo

Receptor de Barreira

Alcance

4 m

Saída

PNP

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Receptor Fotoelétrico por Barreira IFM OF5022

O OF5022 é um receptor fotoelétrico por barreira desenvolvido para automação industrial, projetado para detectar objetos interrompendo o feixe de luz infravermelha. Ele opera com saída PNP e oferece um alcance de detecção de até 4 metros. Sua construção robusta em invólucro roscado M12 com proteção IP65 garante durabilidade em ambientes fabris.

PRINCIPAIS ESPECIFICAÇÕES

SKU	OF5022
Alcance	4 m
Saída	PNP
Tensão	10...36V DC
Conexão	M12
Grau Proteção	IP 65
Material	Latão bronze branco
Peso	40.7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial de esteiras e linhas de montagem.
Sistemas de contagem de objetos via barreira.
Monitoramento de presença em distâncias de até 4 metros.

⚠ Considere outro se precisa de:

Ambientes com submersão em líquidos (apenas IP65).
Aplicações que exigem detecção por reflexão difusa.
Locais com excesso de partículas que bloqueiam o feixe infravermelho de 880nm.

APLICAÇÕES E USO

Detecção de presença em linhas de transporte automatizadas.
Contagem de peças em processos industriais.
Monitoramento de passagem de objetos em esteiras (compatível com emissor de barreira).
Aplicações gerais onde o alinhamento entre emissor e receptor é viável.

COMO ESCOLHER

Antes de comprar o Receptor Fotoelétrico por Barreira IFM OF5022, verifique estes pontos:

Quando escolher este produto

Ideal para aplicações de barreira de luz onde a distância entre os pontos de montagem chega a 4 metros e é necessária uma interface de saída PNP industrial padrão.

Quando buscar outra opção

Se a aplicação exigir detecção reflexiva (sem emissor oposto) ou se for necessário um alcance superior a 4 metros, verifique sensores de longo alcance ou tecnologia Laser.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance	4 m	Distância máxima de operação entre emissor e receptor
Fonte de luz	Luz infravermelha (880 nm)	Espectro de operação para detecção

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação admissível
Saída elétrica	PNP	Configuração de chaveamento
Consumo de corrente	< 30 mA	Consumo em operação

Dados mecânicos
Grau de proteção	IP 65	Resistência a contaminantes externos
Material do invólucro	Latão revestido com bronze branco	Construção mecânica
Conexão	M12	Padrão de interface física

COMPATIBILIDADE

Comunicação

• Sinal discreto (binário)

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4

Processo M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais secos	✓	Dentro das especificações de proteção IP65.
Detecção de objetos opacos	✓	Princípio básico de barreira de luz.
Ao ar livre (exposição direta a sol)	✗	Luz ambiente intensa pode interferir na detecção infravermelha.

INSTALAÇÃO

Como instalar o Receptor Fotoelétrico por Barreira IFM OF5022

Fixar o receptor no suporte utilizando as porcas de fixação inclusas.
Alinhar o receptor com o emissor de barreira correspondente.
Conectar o cabo M12 de 4 pinos (codificação A).
Ajustar a sensibilidade através do potenciômetro se necessário.
Verificar indicadores LED: Verde (operação) e Amarelo (status de chaveamento).
Travar a posição mecânica para evitar desalinhamento por vibração.

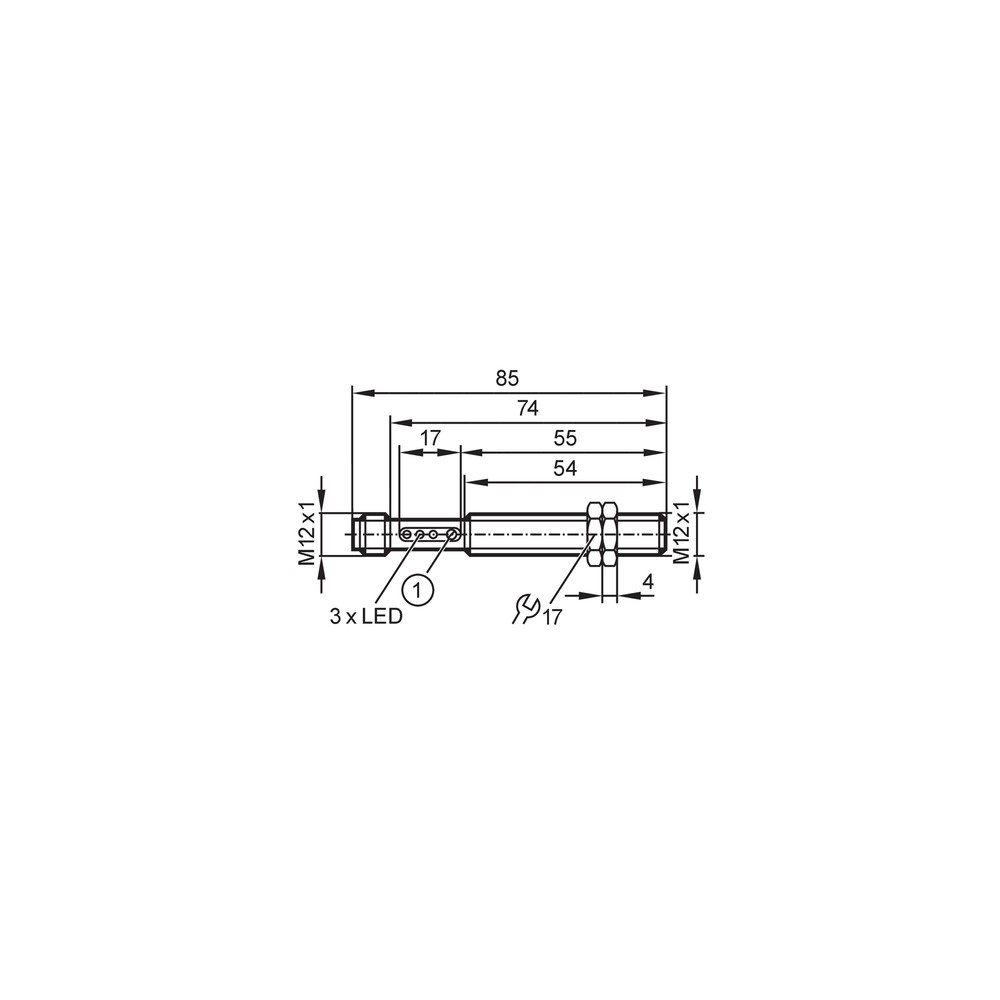

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação
1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta o objeto.	Alinhamento incorreto entre emissor e receptor.	Verificar se o feixe infravermelho está centralizado no receptor.
LEDs não acendem.	Cabo M12 mal conectado ou rompido.	Testar continuidade do cabo e medição de tensão nos pinos do conector.
Sinal instável ou falso positivo.	Excesso de sujeira na lente.	Limpar a lente frontal (PMMA) com pano macio.
Sensor não comuta ou apresenta comportamento errático.	Tensão fora da faixa (abaixo de 10V ou acima de 36V).	Medir a voltagem na fonte de alimentação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial OF5022 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OF5022 da IFM?

O OF5022 é um receptor fotoelétrico por barreira de luz infravermelha, projetado para automação industrial para detectar a interrupção de um feixe de luz entre um emissor e este receptor.

O que vem na embalagem do produto?

Ele acompanha duas porcas de fixação e uma chave de fenda para ajuste do potenciômetro.

Este sensor funciona sem um emissor pareado?

Este receptor não é adequado para aplicações de detecção difusa ou reflexão direta, sendo projetado exclusivamente para operação em par com um emissor compatível em sistema de barreira.

O sensor pode ser usado em qualquer ambiente sujo?

Ele não é indicado para ambientes com poeira extremamente densa ou lama, onde o grau de proteção IP65 pode ser superado ou o feixe óptico bloqueado constantemente.

O que fazer se o sensor parar de detectar?

Se o LED amarelo não acender na detecção, verifique primeiro o alinhamento óptico entre o emissor e o receptor, pois o desalinhamento é a causa mais comum de perda de sinal.

O LED verde de operação não acende, o que pode ser?

Geralmente indica falha na comunicação elétrica; verifique a integridade do cabo M12 e se a tensão de alimentação está na faixa de 10-36V DC.

Devo escolher este sensor ou um de fibra óptica?

Sim, você deve utilizar o OF5022 se precisar de uma detecção robusta de barreira de até 4 metros com saída PNP, enquanto modelos de fibra óptica seriam melhores para espaços confinados.

Este modelo é melhor que sensores de proximidade indutivos?

Este modelo é uma unidade receptora padrão da linha industrial IFM, sendo preferível em automação fixa de longo alcance comparado a sensores laser de curto alcance.

Qual o cuidado principal na instalação?

A instalação exige que o receptor e o emissor estejam perfeitamente alinhados, seguido pela conexão do cabo M12 de 4 pinos e verificação dos indicadores LED.

Qual a procedência deste sensor?

A IFM ELECTRONIC LTDA. é a fabricante e fornecedora, garantindo a procedência técnica do item faturado diretamente pela marca.

GLOSSÁRIO TÉCNICO

Barreira (Through-beam)

Sistema onde o transmissor e o receptor são unidades separadas. (Ref.: Princípio de funcionamento)

PNP

Tipo de saída de transistor onde a carga é comutada para o positivo da alimentação. (Ref.: Função elétrica)

IP65

Grau de proteção contra entrada de poeira e jatos de água de baixa pressão. (Ref.: Grau de proteção)

Modo Claro/Escuro

Configuração que define se a saída é ativada na presença ou ausência de luz. (Ref.: Modo de comutação)

M12

Padrão de conexão industrial de 12mm de diâmetro para sensores. (Ref.: Tipo de conexão)
