Transmissor Fotoelétrico IFM OF5018

Pré-visualizar: OF5018 IFM - Transmissor Fotoelétrico IFM Automação Industrial Barreira 4m IP67 Cabo 2m

OF5018 IFM - Transmissor Fotoelétrico IFM Automação Industrial Barreira 4m IP67 Cabo 2m

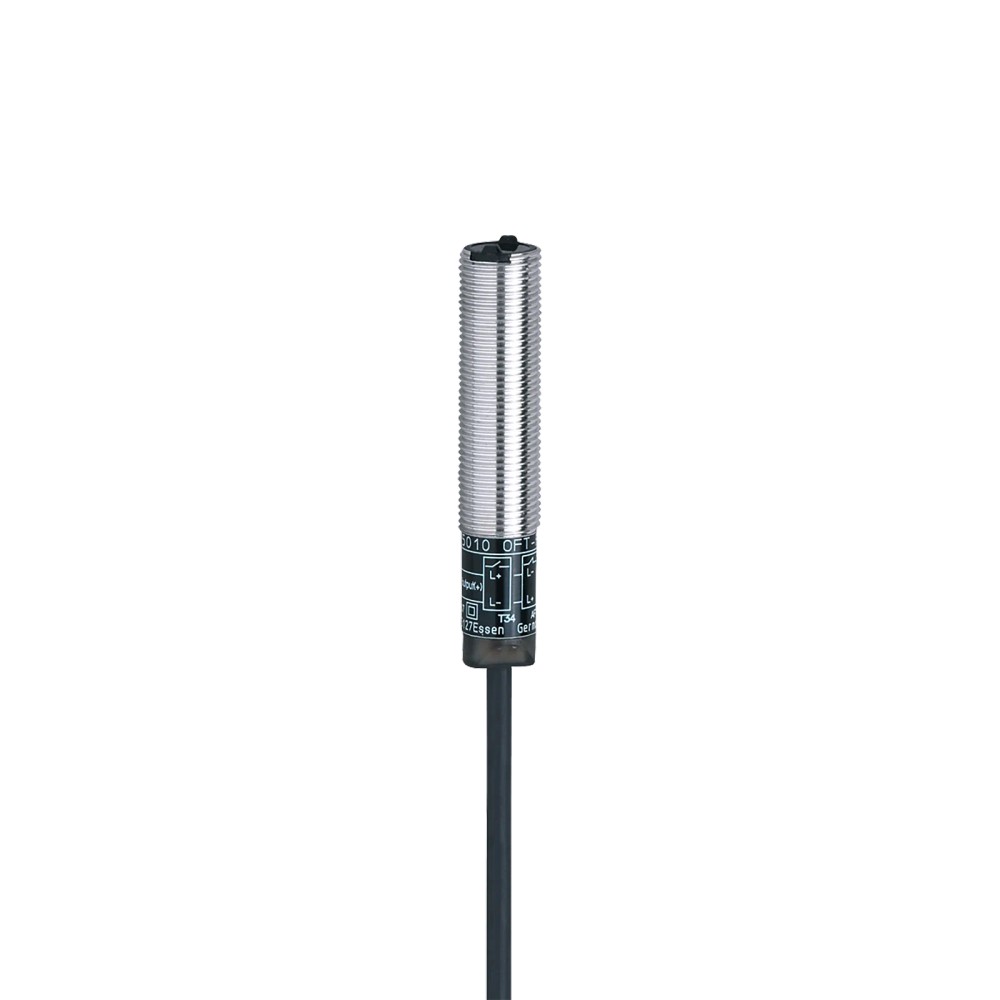

Imagem meramente ilustrativa

R$ 1.030,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OF5018
EAN: 4021179172530
NCM do produto: 85365090

Destaques do Produto Alcance 4 m...mais

Fechar menu

Saiba mais sobre: "OF5018 IFM - Transmissor Fotoelétrico IFM Automação Industrial Barreira 4m IP67 Cabo 2m"

Destaques do Produto

Alcance

4 m

Tipo de luz

Infravermelha

Grau de proteção

IP 67

Conexão

Cabo PUR 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OF5018 IFM - Transmissor Fotoelétrico por Barreira

O OF5018 é um transmissor fotoelétrico da IFM, projetado para aplicações industriais com alcance de detecção de até 4 metros. Utiliza luz infravermelha para operação via barreira, garantindo precisão em ambientes exigentes. Destaca-se pelo invólucro em rosca M12 e grau de proteção IP67, oferecendo durabilidade e resistência contra poeira e água.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	4 m
Fonte de Luz	Infravermelha
Conexão Elétrica	Cabo 2m PUR
Rosca	M12 x 1
Grau de Proteção	IP 67
Tensão de Operação	10-36V DC
Material	Latão niquelado
MTTF	1597 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com necessidade de detecção por barreira
Ambientes que exigem grau de proteção IP67
Montagens em roscas padrão M12 x 1

⚠ Considere outro se precisa de:

Ambientes com temperaturas acima de 60 °C
Aplicações sem um receptor de barreira compatível
Ambientes com radiação infravermelha intensa interferente

APLICAÇÕES E USO

Monitoramento de esteiras transportadoras
Detecção de presença em linhas de montagem
Sistemas de contagem de peças
Automação industrial geral que requer sinalização por feixe interrompido

COMO ESCOLHER

Antes de comprar o OF5018 IFM - Transmissor Fotoelétrico por Barreira, verifique estes pontos:

Quando escolher este transmissor

Indicado quando sua aplicação exige alcance de 4 metros e robustez industrial em invólucro metálico M12. Ideal para repor sensores em linhas existentes que utilizam infravermelho.

Quando buscar outra alternativa

Se a aplicação exigir detecção a laser para alta precisão de contorno, alcance superior a 4 metros ou se o ambiente possuir restrições específicas para uso de sensores fotoelétricos IR.

ESPECIFICAÇÕES TÉCNICAS

Dados de Detecção
Princípio de funcionamento	Sensores fotoelétricos por barreira	Padrão de operação
Tipo de luz	Infravermelha	Comprimento de onda 880nm
Alcance de detecção	< 4 m	Limite máximo de distância entre transmissor e receptor

Dados Elétricos
Tensão de operação	10-36 DC V	Faixa de alimentação
Consumo de corrente	< 20 mA	Corrente de operação
Classe de proteção	II	Isolamento elétrico

Dados Mecânicos
Invólucro	M12 x 1, Latão niquelado	Material e rosca
Grau de proteção	IP 67	Resistência ambiental
Cabo	2 m PUR	Conexão fixa

COMPATIBILIDADE

Comunicação

• Não aplicável (transmissor discreto)

Conexões

Elétrica Cabo fixo 2m, PUR, 2 x 0,34 mm²

Processo M12 x 1 (rosca externa)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente industrial com umidade e poeira	✓	O grau de proteção IP67 é adequado para tais condições.
Detecção de objetos menores que a resolução do feixe	✗	O feixe possui diâmetro nominal, objetos muito menores podem não interromper o sinal de forma confiável.
Necessidade de detecção de longo alcance (> 5m)	✗	O sensor é limitado a um alcance nominal de 4 metros.

INSTALAÇÃO

Como instalar o OF5018 IFM - Transmissor Fotoelétrico por Barreira

Verificar se a tensão de alimentação está entre 10-36V DC.
Posicionar o transmissor em um suporte rígido M12.
Fixar o sensor utilizando as porcas de montagem incluídas.
Conectar o cabo PUR conforme o diagrama elétrico do receptor.
Alinhar o emissor visualmente em direção ao receptor até que o LED verde estabilize.
Verificar se não há vibrações excessivas que possam comprometer o alinhamento.

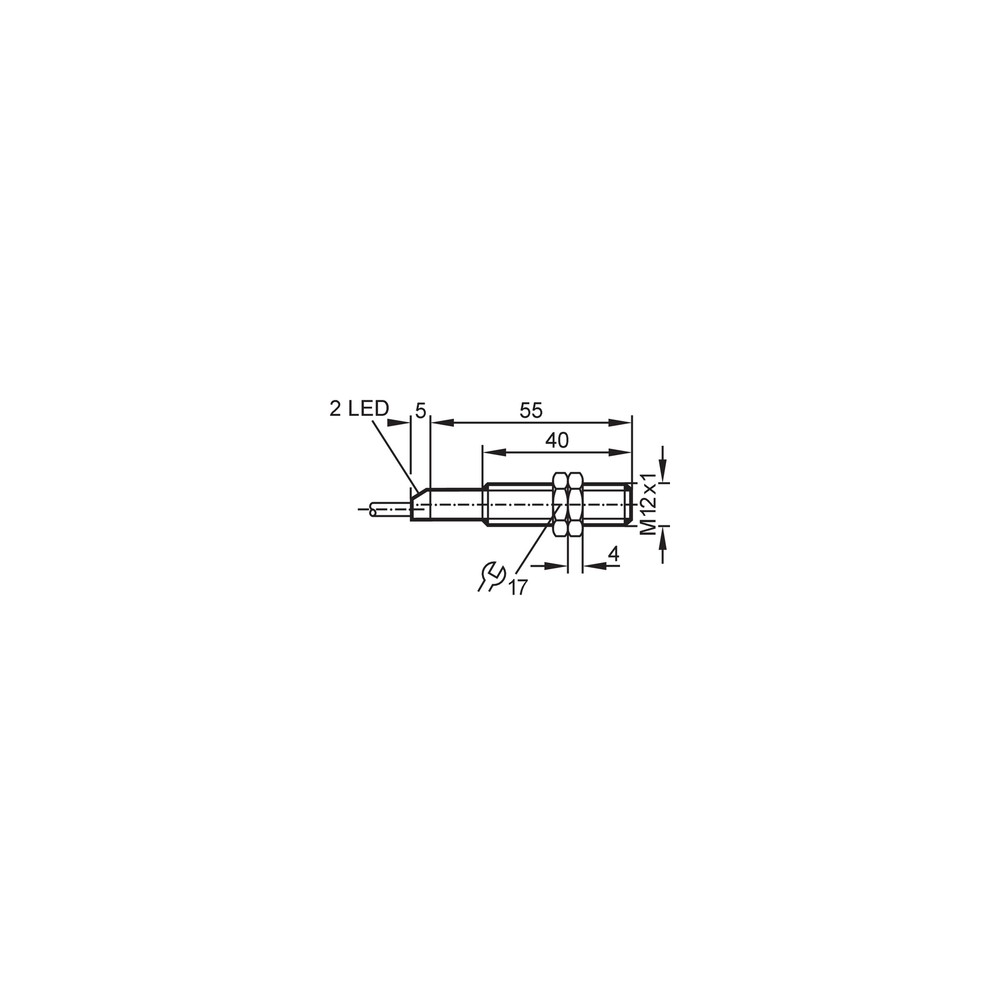

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sistema não detecta o objeto ou detecção intermitente	Alinhamento inadequado ou acúmulo de sujeira nas lentes	Limpar a superfície frontal e verificar o alinhamento óptico com o receptor
LED verde apagado ou instável	Tensão de alimentação fora da faixa especificada	Medir a tensão na entrada do cabo (faixa nominal 10-36V DC)
Falha de comunicação ou desligamento repentino	Ruptura interna do cabo PUR	Realizar teste de continuidade nos condutores do cabo
Sistema trava em modo de detecção	Obstrução permanente do feixe	Verificar se não há detritos ou objetos bloqueando o transmissor

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor e como ele funciona?

O OF5018 é um transmissor fotoelétrico por barreira, projetado para operar em conjunto com um receptor compatível para detectar a interrupção de um feixe de luz infravermelha em automação industrial.

O que vem na caixa ao comprar este produto?

O kit inclui o sensor, 2 porcas de fixação e o cabo integrado de 2 metros; dispositivos de montagem adicionais ou receptores devem ser adquiridos separadamente.

Existem restrições de ambiente ou aplicação para este sensor?

Este transmissor não deve ser utilizado em aplicações que exijam detecção de objetos menores que a capacidade de resolução do feixe ou em ambientes com temperaturas operacionais acima de 60 °C.

Posso usar este sensor como sensor de reflexão?

O componente é estritamente um transmissor de barreira. Ele não é compatível como sensor de reflexão difusa ou sensor de luz de fundo e não possui lógica de saída própria (requer o par receptor).

O que fazer se o sistema parar de detectar objetos?

Se o feixe estiver obstruído e não houver sinal no receptor, verifique primeiro o alinhamento óptico entre transmissor e receptor e, em seguida, a integridade da tensão de alimentação (10-36V DC).

Como diagnosticar uma falha de comunicação ou detecção?

Sintomas de falha, como falta de resposta do sistema, podem indicar queima do emissor ou ruptura do cabo; verifique a continuidade do cabo PUR e a presença de LED verde no dispositivo.

Este produto vem com o receptor ou devo comprar separadamente?

Esta é uma peça avulsa (transmissor). Se precisar de um sistema completo, certifique-se de adquirir o receptor correspondente da série IFM com compatibilidade óptica.

Por que escolher este modelo em vez de sensores genéricos?

O OF5018 oferece uma solução robusta com invólucro roscado M12, sendo mais indicado para ambientes industriais que exigem grau de proteção IP67 e resistência mecânica superior.

Qual o cuidado principal na instalação do transmissor?

O alinhamento deve ser feito garantindo que o emissor esteja perfeitamente perpendicular ao receptor, utilizando os LEDs indicadores para confirmar o recebimento do sinal.

Qual a procedência e garantia de conformidade deste item?

A IFM garante a conformidade do produto conforme as normas industriais citadas no datasheet, sendo o faturamento realizado diretamente pela IFM Electronic Ltda.

GLOSSÁRIO TÉCNICO

Barreira Fotoelétrica

Sistema composto por transmissor e receptor separados que detecta a interrupção do feixe de luz.

IP67

Grau de proteção que indica total proteção contra poeira e submersão temporária em água (Ref.: Grau de proteção).

Luz Infravermelha

Comprimento de onda (880 nm) invisível ao olho humano, utilizado para detecção de longo alcance (Ref.: Comprimento da onda).

PUR (Poliuretano)

Material do revestimento do cabo com alta resistência química e mecânica (Ref.: Conexão elétrica).

MTTF

Tempo Médio Para Falhas, estimado em 1597 anos para este modelo (Ref.: MTTF).
