Sensor de Fibra Óptica IFM OCF500

Pré-visualizar: OCF500 IFM - Sensor de Fibra Óptica IFM Automação Industrial IO-Link Display OLED 1250mm

OCF500 IFM - Sensor de Fibra Óptica IFM Automação Industrial IO-Link Display OLED 1250mm

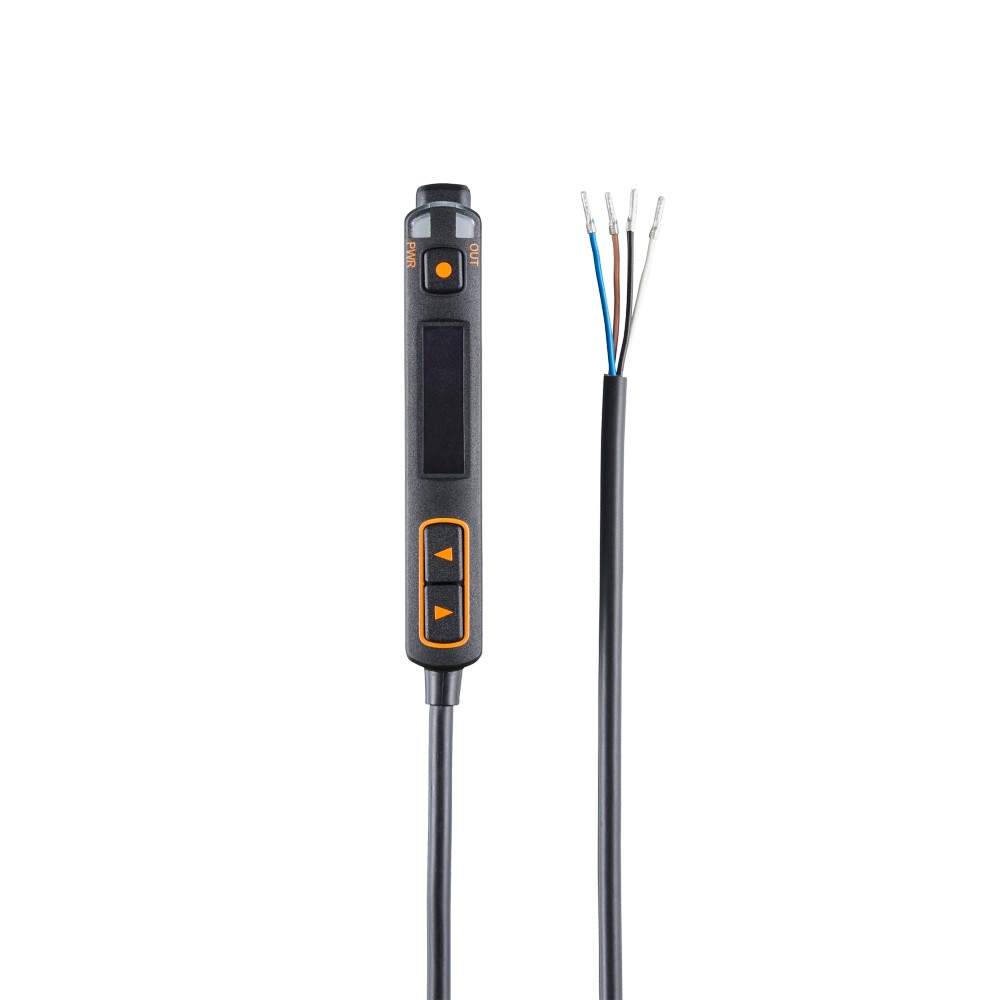

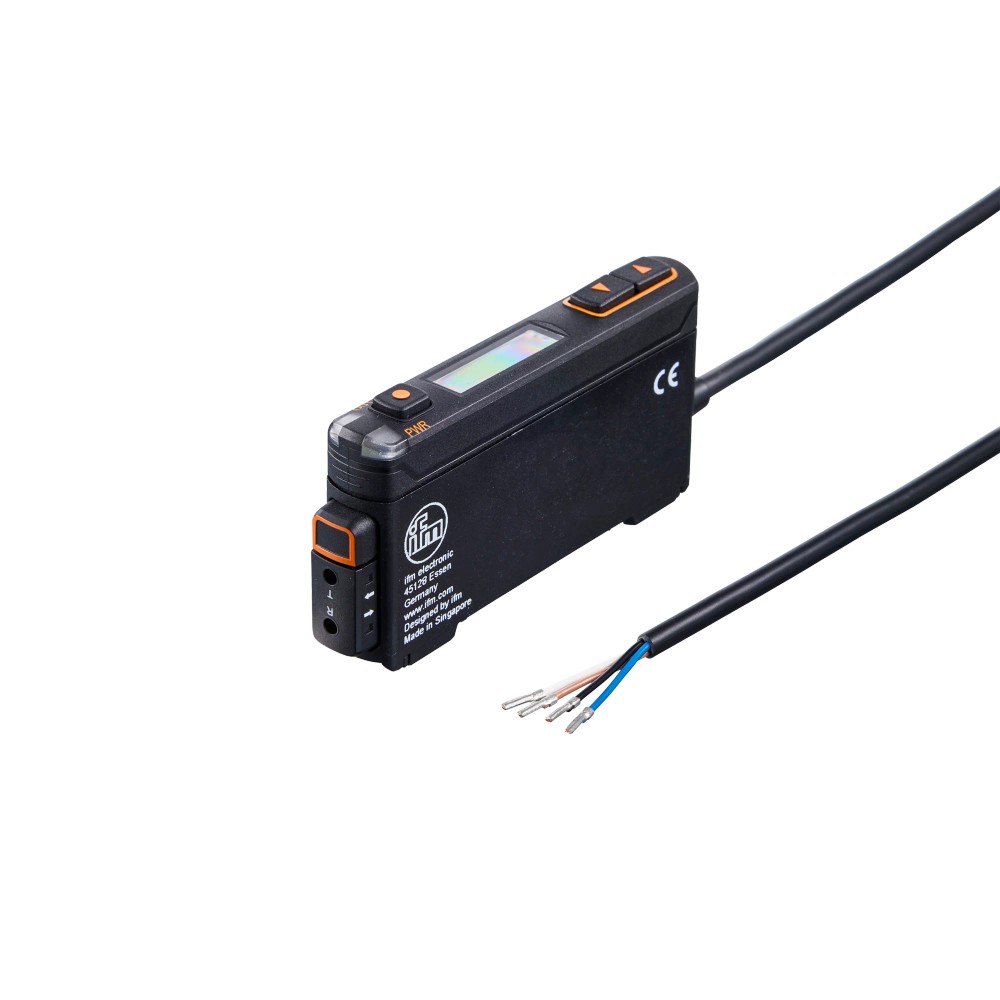

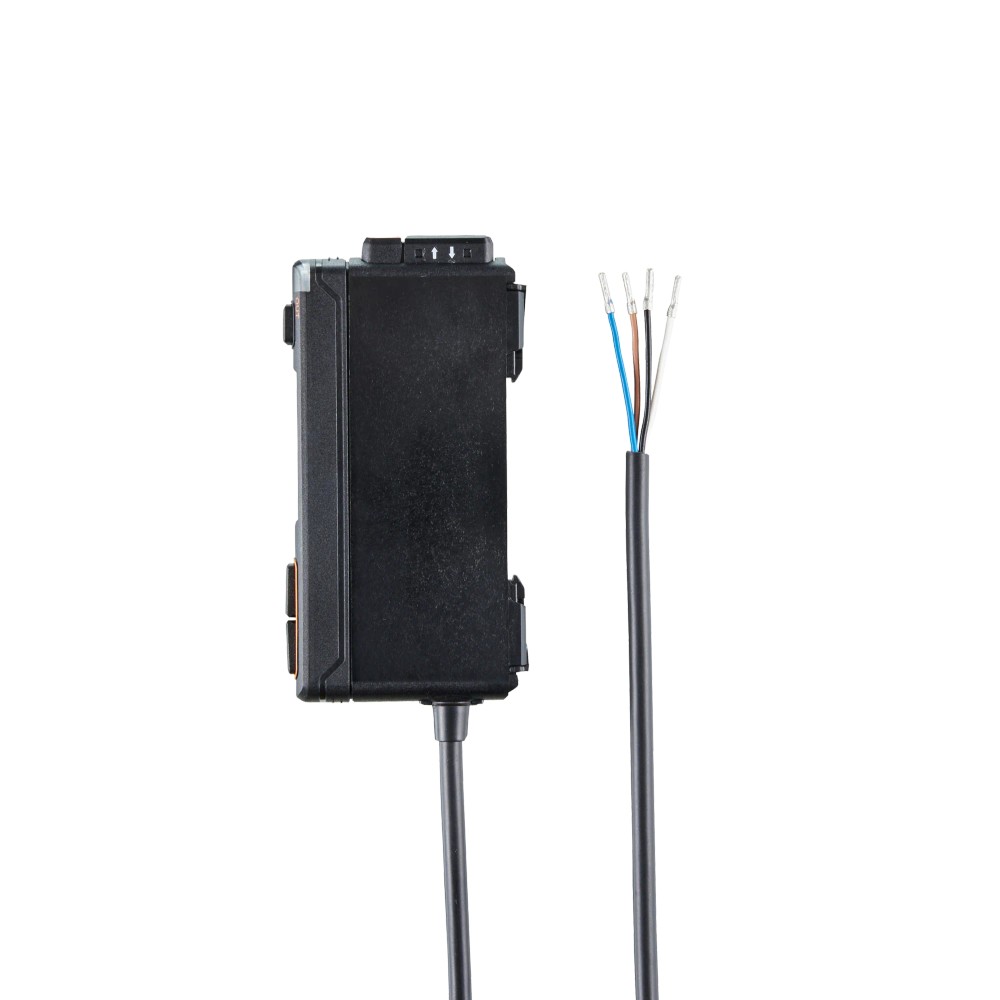

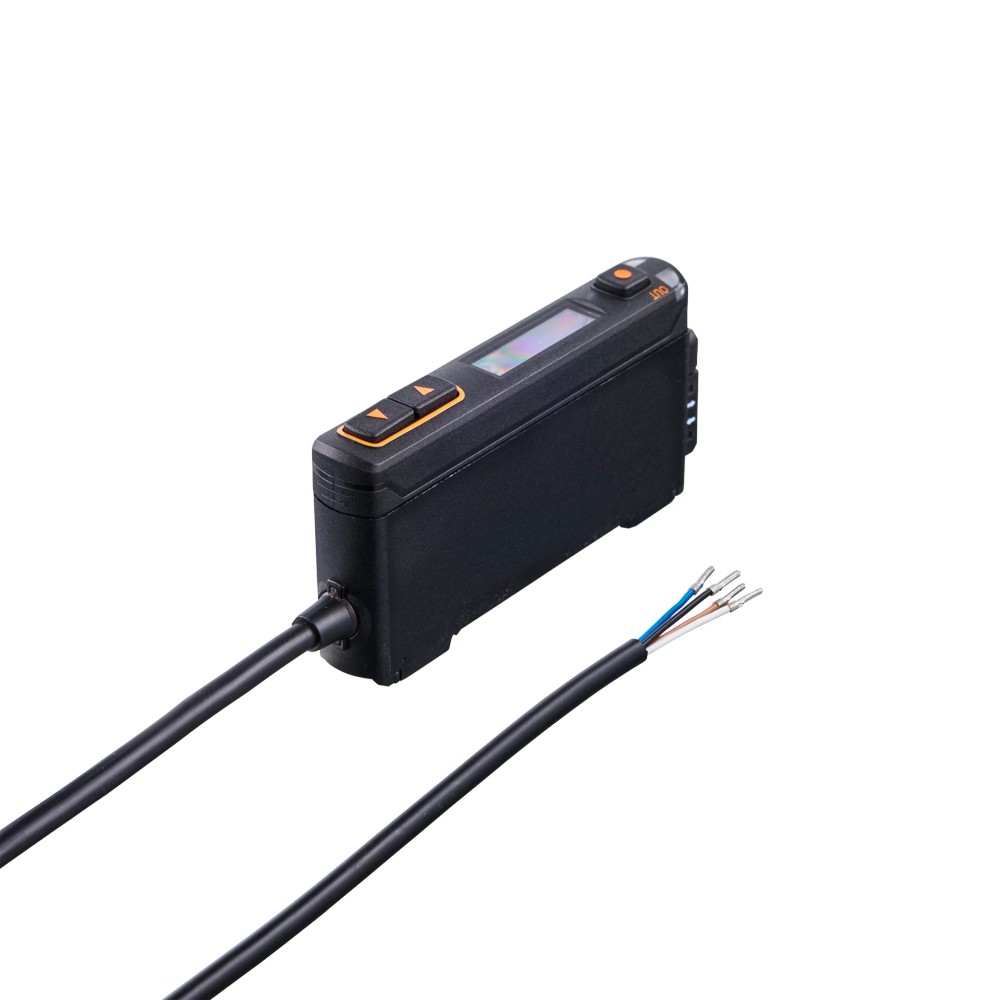

Imagem meramente ilustrativa

R$ 2.006,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OCF500
EAN: 4021179329217
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor de...mais

Fechar menu

Saiba mais sobre: "OCF500 IFM - Sensor de Fibra Óptica IFM Automação Industrial IO-Link Display OLED 1250mm"

Destaques do Produto

Tecnologia

Sensor de fibra óptica

Alcance máximo informado

1250 mm em reflexão difusa com E20633 High Power; até 3,6 m por barreira com E20703 High Power

Saída

PNP/NPN programável, duas saídas digitais

Comunicação

IO-Link 1.1 e modo SIO

Alimentação

10...30 V DC

Montagem e cabo

Trilho DIN; cabo PVC de 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fibra óptica IFM OCF500 com IO-Link e display OLED, alcance de 1250 mm

O IFM OCF500 é um sensor de fibra óptica para detecção em aplicações industriais e de automação. Oferece alcance de reflexão difusa de até 1250 mm com fibras E20633 High Power e alcance de detecção por barreira de 0 a 3,6 m com sensores E20703 High Power. Possui IO-Link, saída PNP/NPN programável e montagem em trilho DIN. A fonte de luz é vermelha, com comprimento de onda de 632 nm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de fibra óptica
Alcance por reflexão difusa	0...1250 mm com sensores E20633 High Power
Alcance por barreira	0...3,6 m com sensores E20703 High Power
Saída de comutação	PNP/NPN programável; 2 saídas digitais
Interface	IO-Link 1.1; modo SIO disponível
Alimentação	10...30 V DC
Conexão elétrica	Cabo PVC de 2 m, 4 x 0,25 mm²
Montagem	Trilho DIN
Proteção	IP 65 com fibras ópticas conectadas
Temperatura de operação	-25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção em aplicações industriais e de automação que utilizem fibras ópticas compatíveis com o sensor.
Aplicações com reflexão difusa utilizando sensores E20633 High Power, respeitando o alcance informado de 0...1250 mm.
Aplicações por barreira utilizando sensores E20703 High Power, respeitando o alcance informado de 0...3,6 m.
Instalações com alimentação de 10...30 V DC e necessidade de saída PNP/NPN programável ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para operação fora da faixa de alimentação de 10...30 V DC ou da temperatura de -25...60 °C.
Não considerar os alcances máximos como independentes do conjunto de fibra: os valores informados referem-se às combinações E20633 High Power e E20703 High Power, conforme o modo de detecção.
Não especificar para instalação que exija IP 65 sem as fibras ópticas conectadas.

APLICAÇÕES E USO

Aplicação comprovada: automação industrial, conforme a área de aplicação indicada na ficha.
Detecção por reflexão difusa em conjunto com sensores E20633 High Power, com faixa informada de 0...1250 mm; confirmar as condições reais de detecção no datasheet.
Detecção por barreira em conjunto com sensores E20703 High Power, com faixa informada de 0...3,6 m; confirmar a configuração do conjunto de fibra antes da instalação.
Uso com alimentação de 10...30 V DC e temperatura ambiente de -25...60 °C. A ficha não detalha materiais de alvo ou condições específicas de processo; valide esses fatores com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de fibra óptica IFM OCF500 com IO-Link e display OLED, alcance de 1250 mm, verifique estes pontos:

Escolha o OCF500 quando

A aplicação exigir um amplificador para sensor de fibra óptica, montagem em trilho DIN, IO-Link ou saída PNP/NPN programável, e operar dentro de 10...30 V DC e -25...60 °C.

Verifique o conjunto de fibra antes de dimensionar

O alcance depende do tipo de detecção e da fibra: a ficha informa 0...1250 mm para reflexão difusa com E20633 High Power e 0...3,6 m para barreira com E20703 High Power.

Considere outra configuração quando

A alimentação, temperatura, tipo de saída ou distância exigida estiver fora dos limites especificados. Confirme no datasheet do fabricante a compatibilidade da fibra e os parâmetros completos da aplicação antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de fibra óptica	Identificação do componente.
Marca e modelo	IFM OCF500	Referência do produto.
SKU / Part number	OCF500	Código de identificação.
GTIN	4021179329217	Identificador comercial.
Aplicação indicada	Aplicações industriais / automação industrial	Área de aplicação informada na ficha.
Norma	EN 60947-5-2	Norma indicada para o produto.
Certificações	CE, cULus Listed, IO-Link, UKCA	Certificações e marcações informadas na ficha.

Detecção óptica
Fonte de luz	Luz vermelha	Tipo de emissão indicado.
Comprimento de onda	632 nm	Comprimento de onda da fonte luminosa.
Alcance por reflexão difusa	0...1250 mm com sensores E20633 High Power	Faixa informada para a combinação de reflexão difusa indicada.
Alcance por barreira	0...3,6 m com sensores E20703 High Power	Faixa informada para a combinação por barreira indicada.
Modo de comutação	Claro/Escuro, programável	Modo de operação configurável.

Dados elétricos
Tensão de alimentação	10...30 V DC	Faixa mínima e máxima de alimentação.
Consumo de corrente	< 35 mA	Valor informado para o consumo de corrente.
Classe de isolamento	Classe III	Classificação elétrica indicada.
Queda de tensão máxima	2,5 V	Limite especificado.
Proteção contra inversão de polaridade	Sim	Proteção informada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção especificado.

Saídas e comutação
Quantidade de saídas digitais	2	Número de saídas informado.
Função elétrica	PNP/NPN, programável	Tipo de saída configurável.
Capacidade de carga da saída	100 mA	Limite de carga informado.
Frequência de comutação DC	20000 Hz	Frequência máxima indicada na ficha.
Timer	0,001...9,999 s	Faixa de temporização informada.
Tempo mínimo de ciclo de processo	5 ms	Valor mínimo especificado.

Interfaces e comunicação
Interface	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão declarada.
Modo SIO	Sim	Permite operação de comutação em modo SIO.
Perfil IO-Link	Smart Sensor - SSP 4.1.1 Measuring and Switching Sensor, 1 channel; Common - I&D Identification and Diagnosis	Perfil informado para medição, comutação, identificação e diagnóstico.
Transferência IO-Link	COM2 (38,4 kBaud)	Taxa e tipo de transferência especificados.
Classe de master requerida	A	Classe de porta exigida para a interface.
Padrão SDCI	IEC 61131-9	Padrão indicado para comunicação IO-Link.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Conexão elétrica fornecida no produto.
Configuração do cabo	4 x 0,25 mm²	Número de condutores e seção informados.

Condições ambientais e proteção
Temperatura de operação	-25...60 °C	Faixa de operação especificada.
Grau de proteção	IP 65 com fibras ópticas conectadas	Condição expressa para o grau de proteção.

Dados mecânicos e montagem
Método de montagem	Trilho DIN	Método de montagem informado.
Formato do invólucro	Retangular	Geometria do invólucro.
Material do invólucro	ABS modificado	Material indicado.

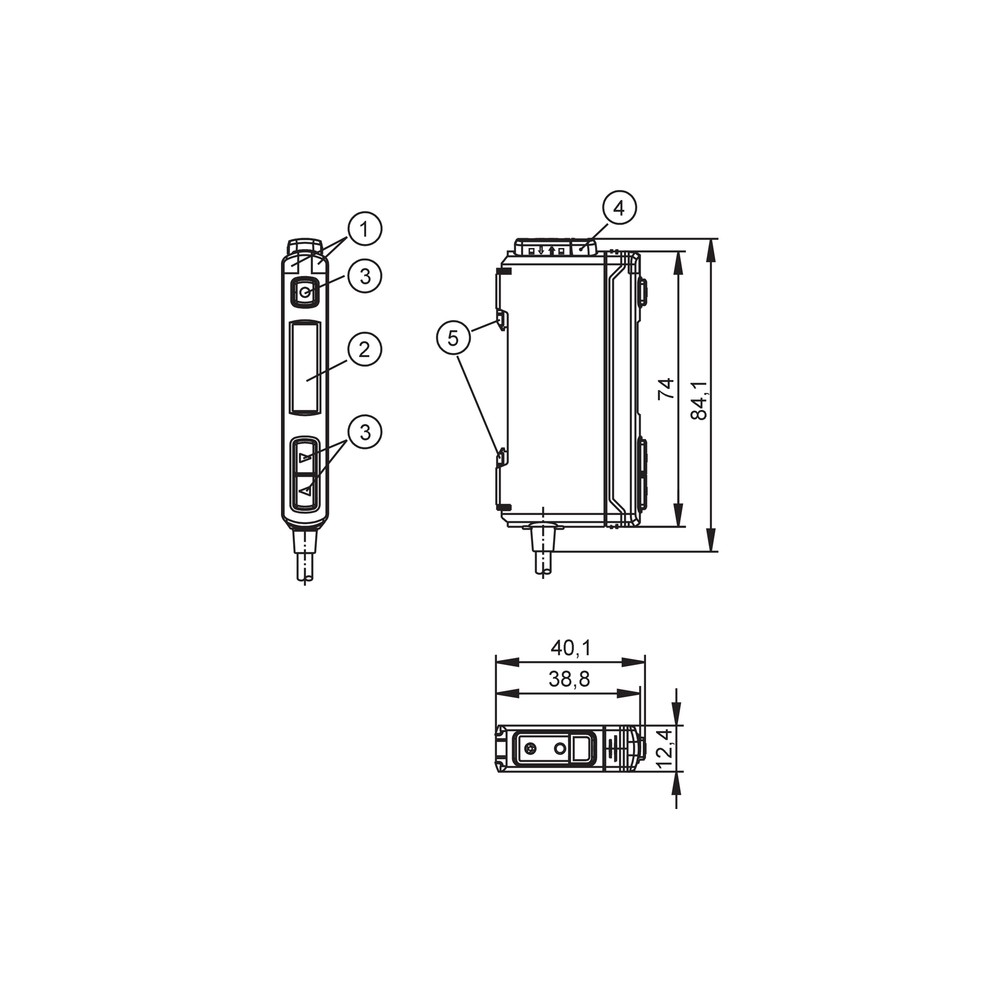

Dimensões	84,1 x 12,4 x 40,1 mm	Largura x altura x profundidade, conforme ficha.
Peso	135,8 g	Peso informado no dataset do produto.

Displays e elementos de operação
Display	Display OLED	Elemento de visualização.
Indicadores LED	Status de chaveamento: 1 LED amarelo; em operação: 1 LED verde	Indicação visual de estado informada.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1, transferência COM2 (38,4 kBaud), perfil Smart Sensor SSP 4.1.1; canal 1; identificação e diagnóstico comuns.

• Modo SIO disponível para operação de comutação sem comunicação IO-Link.

• Requer classe A de master IO-Link.

Conexões

Elétrica Cabo PVC de 2 m, 4 x 0,25 mm²; alimentação de 10...30 V DC; saídas PNP/NPN programáveis, duas saídas digitais. Carga máxima da saída: 100 mA. Consultar o datasheet para identificação dos condutores e esquema de ligação.

Processo Não se aplica conexão de processo mecânica: é um sensor/amplificador de fibra óptica para montagem em trilho DIN. A conexão com o elemento de detecção é feita por fibra óptica; a compatibilidade específica da fibra deve ser confirmada no datasheet do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração com master IO-Link classe A compatível com revisão 1.1 e comunicação COM2	✓	A ficha especifica IO-Link revisão 1.1, COM2 e classe A de master requerida.
Uso em modo de comutação SIO, sem comunicação IO-Link	✓	A ficha indica modo SIO disponível.
Aplicação com carga de saída acima de 100 mA	✗	A capacidade de carga da saída informada é 100 mA.
Reflexão difusa até 1250 mm com sensor E20633 High Power	✓	A ficha informa faixa de 0...1250 mm para essa combinação.
Detecção por barreira até 3,6 m com sensor E20703 High Power	✓	A ficha informa faixa de 0...3,6 m para essa combinação.
Operação fora de 10...30 V DC ou de -25...60 °C	✗	A aplicação excede os limites elétricos ou ambientais especificados.

INSTALAÇÃO

Como instalar o Sensor de fibra óptica IFM OCF500 com IO-Link e display OLED, alcance de 1250 mm

Confirme no datasheet se o modo de detecção e a fibra óptica selecionada correspondem à aplicação prevista.
Instale o sensor no trilho DIN e verifique a fixação mecânica.
Conecte a fibra óptica compatível conforme as instruções do fabricante; o grau IP 65 é especificado com fibras conectadas.
Verifique se a alimentação está entre 10 e 30 V DC antes de energizar.
Faça a ligação do cabo PVC de 2 m conforme o esquema de condutores do datasheet, respeitando a configuração de saída selecionada e o limite de carga de 100 mA.
Configure o modo claro/escuro e PNP/NPN conforme a aplicação; valide a comutação pelos indicadores e, se aplicável, pela interface IO-Link.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando o objeto está presente.	Fibra não conectada corretamente, modo claro/escuro ou saída PNP/NPN configurados de forma diferente da lógica esperada, ou alcance inadequado para a combinação de fibra e detecção.	Verifique a conexão da fibra, a configuração do modo e da saída no sensor e compare a aplicação com as faixas especificadas para E20633 ou E20703.
O sensor reinicia ou não opera de forma estável.	Alimentação fora de 10...30 V DC ou ligação elétrica incorreta.	Meça a tensão no sensor durante a operação e confira a ligação conforme o datasheet.
A saída apresenta falha ou comportamento irregular ao conectar a carga.	Carga acima do limite de 100 mA ou curto-circuito na saída.	Verifique a corrente da carga e inspecione a fiação; confirme se a ligação respeita a configuração PNP/NPN selecionada.
O master não estabelece comunicação IO-Link.	Master ou porta incompatível com a classe A requerida, ou parâmetros de comunicação diferentes da revisão 1.1/COM2 especificada.	Confirme a classe da porta do master e os parâmetros IO-Link configurados: revisão 1.1 e COM2, 38,4 kBaud.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OCF500 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o OCF500 e para que serve?

É um sensor de fibra óptica IFM para aplicações industriais e de automação. Permite detecção com fibras ópticas e oferece saídas programáveis e interface IO-Link.

O que preciso conferir para usar o IO-Link?

O sistema deve usar um master IO-Link com porta classe A. O OCF500 especifica revisão 1.1 e comunicação COM2 a 38,4 kBaud.

O produto acompanha as fibras ópticas?

A ficha do anúncio não lista fibras ou acessórios inclusos. Confirme o conteúdo fornecido com o vendedor e selecione a fibra apropriada para o modo de detecção.

Posso usar o sensor fora da faixa de temperatura especificada?

A faixa de operação informada é de -25 a 60 °C. A ficha não especifica funcionamento fora desses limites.

Ele pode acionar uma carga acima de 100 mA?

Não conforme a capacidade informada: a saída suporta até 100 mA. Verifique os requisitos da carga e do circuito antes de conectar.

O que verificar se o sensor não detecta o objeto?

Confira a conexão da fibra, a configuração claro/escuro e se a distância corresponde à fibra e ao modo usados. Os alcances publicados são específicos para E20633 High Power em reflexão difusa e E20703 High Power por barreira.

Por que a saída não funciona como esperado?

Uma causa possível é a seleção incorreta de PNP/NPN ou da lógica claro/escuro. Verifique as configurações do sensor e a ligação elétrica antes de substituir o componente.

Devo comprar apenas o OCF500 ou um conjunto com fibra?

A ficha identifica o OCF500 como sensor de fibra óptica, mas não informa fibras inclusas. Verifique se a fibra necessária para sua aplicação está contemplada; os alcances dependem das fibras especificadas para cada modo.

Como escolher entre reflexão difusa e barreira?

Escolha conforme a configuração de detecção e a fibra prevista: a ficha indica reflexão difusa com E20633 High Power e barreira com E20703 High Power. Confirme a instalação e os alcances no datasheet antes da seleção.

Como instalar e configurar o OCF500?

Monte o sensor no trilho DIN, conecte a fibra e faça a ligação seguindo o datasheet. Antes de energizar, confirme a alimentação de 10...30 V DC e configure a saída conforme a aplicação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto usada para parametrização, identificação e diagnóstico do sensor. (Ref.: revisão 1.1; IEC 61131-9)

SIO

Modo de operação de comutação sem comunicação IO-Link. (Ref.: modo SIO disponível)

PNP/NPN

Tipos de saída de comutação selecionáveis conforme a configuração elétrica do sistema de controle. (Ref.: saída PNP/NPN programável)

Reflexão difusa

Modo de detecção em que a luz refletida pelo objeto é recebida pelo conjunto óptico. (Ref.: 0...1250 mm com E20633 High Power)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de partículas e água, sob as condições especificadas. (Ref.: IP 65 com fibras ópticas conectadas)
