Amplificador Fibra Óptica IFM OBF502

Pré-visualizar: OBF502 IFM - Amplificador para Fibra Óptica IFM para processos rápidos PNP/NPN 3000Hz

OBF502 IFM - Amplificador para Fibra Óptica IFM para processos rápidos PNP/NPN 3000Hz

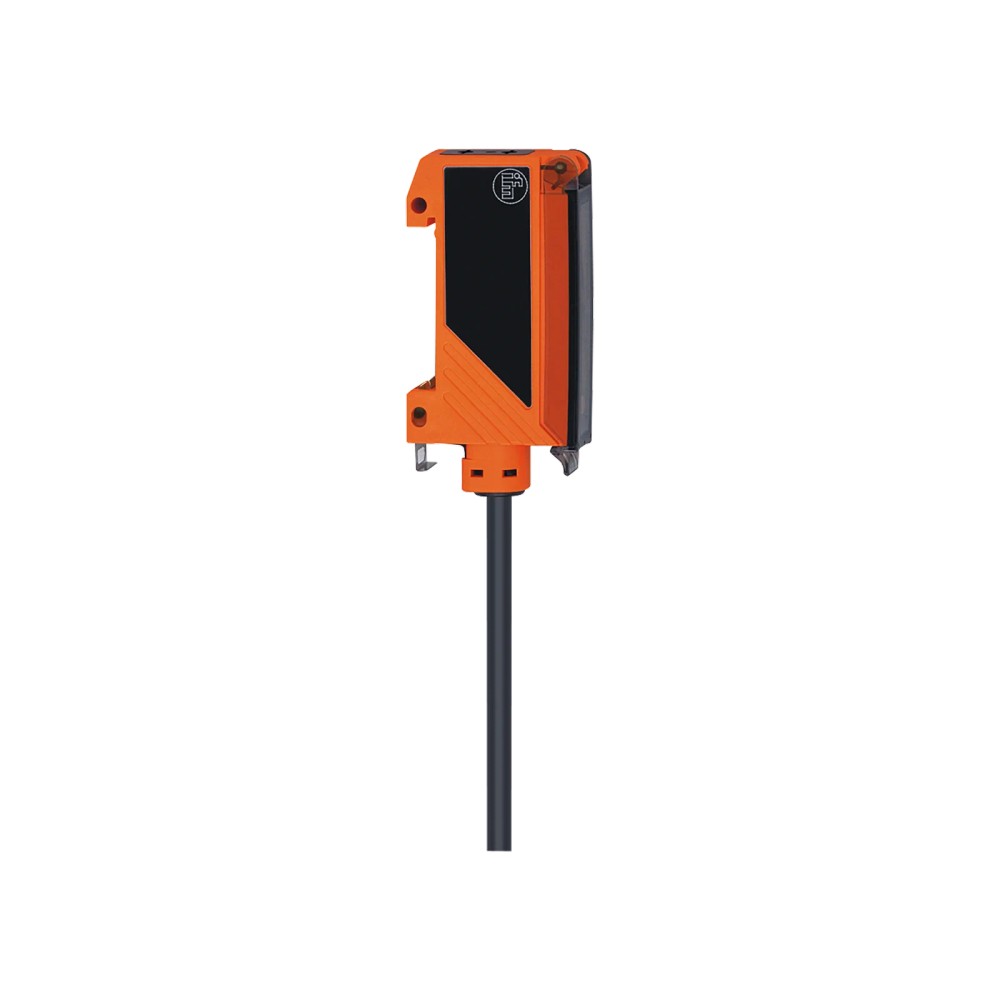

Imagem meramente ilustrativa

R$ 1.447,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OBF502
EAN: 4021179242912
NCM do produto: 85365090

Destaques do Produto Tipo Amplificador...mais

Fechar menu

Saiba mais sobre: "OBF502 IFM - Amplificador para Fibra Óptica IFM para processos rápidos PNP/NPN 3000Hz"

Destaques do Produto

Tipo

Amplificador para fibras ópticas em acrílico

Saída

PNP/NPN com detecção automática de carga

Alimentação

10…30 V DC

Frequência de comutação

3000 Hz

Conexão

Cabo PVC de 2 m, 4 x 0,34 mm²

Montagem

DIN TH35

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Amplificador para fibra óptica IFM OBF502, PNP/NPN, 3000 Hz

O IFM OBF502 é um amplificador para fibras ópticas em acrílico, destinado à detecção em aplicações de automação. Opera em DC e possui saída PNP/NPN com detecção automática de carga, além de frequência de comutação de 3000 Hz para processos rápidos. A conexão elétrica é feita por cabo PVC de 2 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Amplificador para fibra óptica
Modelo	OBF502
Saída de comutação	PNP/NPN, com detecção automática de carga
Frequência de comutação DC	3000 Hz
Tensão de operação	10…30 V DC
Alcance para sensores de reflexão difusa	0…100 mm
Alcance para sensores fotoelétricos por barreira	0…2 m
Conexão elétrica	Cabo PVC de 2 m; 4 x 0,34 mm²
Grau de proteção	IP65
Dimensões do invólucro	36 x 15 x 60 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção com fibras ópticas em acrílico que exijam saída PNP/NPN e alimentação DC dentro da faixa especificada.
Processos rápidos compatíveis com frequência de comutação de até 3000 Hz.
Instalação em trilho DIN TH35, com ambiente de operação entre -25 e 60 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a alimentação disponível estiver fora de 10…30 V DC.
Não selecionar para aplicações que exijam frequência de comutação superior a 3000 Hz.
Não presumir compatibilidade com fibras ópticas de material diferente de acrílico; a ficha identifica o modelo para fibras em acrílico.

APLICAÇÕES E USO

Declarada pelo fabricante: detecção em processos rápidos, com frequência de comutação DC de 3000 Hz.
Aplicação com sensores de reflexão difusa, observando o alcance informado de 0…100 mm.
Aplicação com sensores fotoelétricos por barreira, observando o alcance informado de 0…2 m.
Possibilidade de uso em instalação industrial com trilho DIN TH35 e temperatura ambiente entre -25 e 60 °C; validar fibra, carga, alimentação e condições reais no datasheet antes da integração.

COMO ESCOLHER

Antes de comprar o Amplificador para fibra óptica IFM OBF502, PNP/NPN, 3000 Hz, verifique estes pontos:

Escolha o OBF502

Quando a aplicação usa fibras ópticas em acrílico, alimentação de 10…30 V DC, saída PNP/NPN e requer frequência de comutação de até 3000 Hz. Confirme também o alcance conforme o tipo de sensor: 0…100 mm para reflexão difusa ou 0…2 m para sensores por barreira.

Busque outro modelo ou confirme a seleção

Se a aplicação exigir alimentação fora da faixa indicada, comutação acima de 3000 Hz ou alcance diferente dos valores associados ao tipo de sensor, compare os requisitos com o datasheet do fabricante antes de especificar. A ficha não informa compatibilidade com fibras de outros materiais.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Amplificador para fibra óptica	Categoria do dispositivo.
Modelo	OBF502	Referência do produto.
Aplicação	Alta frequência de comutação para processos rápidos	Aplicação declarada na ficha.
Modelo de fibra	Amplificador para fibras ópticas em acrílico	Tipo de fibra indicado na descrição do produto.
Quantidade de canais	1	Quantidade especificada para o dispositivo.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10…30 V DC	Faixa de operação especificada.
Consumo de corrente	< 50 mA	Limite informado para o consumo.
Classe de proteção	III	Classificação de proteção elétrica indicada.
Norma EMC	EN 60947-5-2	Norma de referência EMC informada na ficha.

Entradas e saídas
Função elétrica	PNP/NPN; detecção automática de carga PNP/NPN	Tipo de saída e função de reconhecimento de carga informados.
Saída de controle	Sim	A ficha indica a presença de saída de controle.
Capacidade de carga da saída de controle de função	10 mA	Capacidade de carga especificada para essa saída.
Proteção contra sobrecarga	Sim	Proteção indicada para o dispositivo.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída de comutação.
Queda de tensão máxima da saída de controle de função	2,5 V	Valor máximo especificado para a saída de controle.
Modo de comutação	Claro/Escuro, programável	Modo de saída indicado na ficha.

Faixa de detecção
Alcance para sensores de reflexão difusa	0…100 mm	Alcance informado para essa configuração de sensor.
Alcance para sensores fotoelétricos por barreira	0…2 m	Alcance de detecção informado para sensores por barreira.
Alcance ajustável	Sim	A ficha indica que o alcance ou alcance de detecção é ajustável.

Tempos de reação
Frequência de comutação DC	3000 Hz	Frequência de comutação especificada para operação DC.
Timer	0,001…0,09 s	Faixa de temporização informada.

Dados ópticos
Tipo de luz	Luz vermelha	Tipo de emissão indicado.
Comprimento de onda	630 nm	Comprimento de onda especificado.

Conexão elétrica
Tipo de conexão	Cabo de 2 m, PVC	Cabo integrado indicado na ficha.
Condutores	4 x 0,34 mm²	Seção e quantidade informadas para o cabo.

Condições ambientais e proteção
Temperatura ambiente	-25…60 °C	Faixa de temperatura de operação indicada.
Grau de proteção	IP65	Grau de proteção especificado para o invólucro.
Certificações	cULus, CE, UKCA	Marcas e certificações listadas na ficha.

Dados mecânicos e montagem
Invólucro	Retangular	Formato do invólucro.
Material do invólucro	PPE modificado	Material informado para o invólucro.
Dimensões	36 x 15 x 60 mm	Dimensões externas informadas.
Tipo de montagem	DIN TH35 (EN 60715)	Montagem indicada segundo norma de trilho DIN.
Peso	136,5 g	Valor de peso informado no conjunto de atributos do produto.
MTTF	806 anos	Valor de MTTF declarado na ficha; não representa uma garantia de vida útil.

Displays e elementos de operação
Display em operação	1 x LED verde	Indicador de operação listado.
Display de capacidade de reserva	4 x LED verde	Indicadores de capacidade de reserva listados.
Display de status de chaveamento	1 x LED amarelo	Indicador de estado de comutação listado.
Display de área de detecção não segura	1 x LED vermelho	Indicador listado para essa condição.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha técnica.

• Saída de comutação DC PNP/NPN; detecção automática de carga PNP/NPN.

Conexões

Elétrica Cabo de 2 m em PVC, 4 x 0,34 mm². Alimentação DC de 10…30 V; corrente de consumo inferior a 50 mA. Saída de comutação DC com corrente constante máxima de 100 mA. Consultar o datasheet para identificação dos condutores e esquema de ligação.

Processo Não possui conexão de processo informada. É um amplificador para fibra óptica; montagem do invólucro em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação DC com alimentação de 10…30 V e carga compatível com saída PNP/NPN	✓	A ficha especifica alimentação DC nessa faixa e saída com detecção automática de carga PNP/NPN.
Processo que requer frequência de comutação de até 3000 Hz	✓	A frequência de comutação DC especificada é 3000 Hz.
Sensor de reflexão difusa com alcance requerido de até 100 mm	✓	O alcance informado para sensores de reflexão difusa é 0…100 mm.
Sensor fotoelétrico por barreira com alcance requerido de até 2 m	✓	A ficha informa alcance de detecção de 0…2 m para sensores fotoelétricos por barreira.
Alimentação fora de 10…30 V DC	✗	A tensão requerida estaria fora da faixa de operação especificada.
Carga que exige corrente constante superior a 100 mA na saída de comutação DC	✗	A corrente constante máxima especificada para a saída é 100 mA.
Comunicação por protocolo industrial digital	✗	A ficha não especifica interface ou protocolo de comunicação; informa saída de comutação PNP/NPN.

INSTALAÇÃO

Como instalar o Amplificador para fibra óptica IFM OBF502, PNP/NPN, 3000 Hz

Confirme no datasheet que a alimentação disponível está entre 10 e 30 V DC e que a carga é compatível com a saída especificada.
Verifique que a aplicação usa fibra óptica em acrílico compatível com o amplificador; a ficha não identifica um modelo específico de fibra.
Fixe o invólucro no trilho DIN TH35, conforme a montagem indicada.
Conecte o cabo PVC de 2 m seguindo a identificação dos condutores e o esquema do datasheet; não deduza o pinout apenas pela quantidade de fios.
Configure o modo de comutação Claro/Escuro conforme a lógica requerida pela aplicação.
Após energizar, confira os indicadores LED e valide a detecção e o ajuste de alcance nas condições reais do processo.

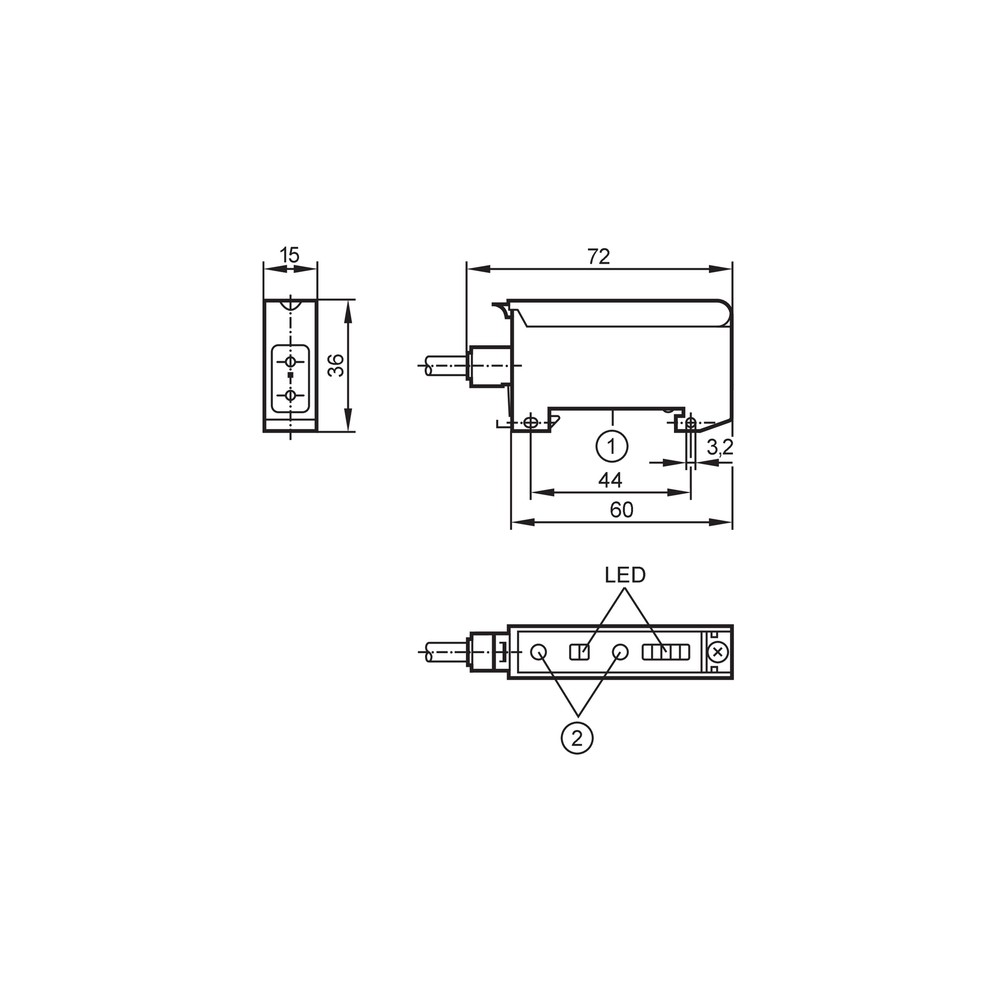

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta durante a detecção.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou condição de detecção fora do alcance aplicável.	Meça a alimentação nos terminais conforme o esquema oficial, confira a ligação do cabo e compare a distância com o alcance correspondente ao tipo de sensor.
A carga conectada não é acionada de forma confiável.	Carga elétrica incompatível com os limites da saída ou seleção inadequada da lógica PNP/NPN no circuito.	Confira o tipo de entrada da carga, a corrente requerida e os limites de saída; valide a ligação com o datasheet.
A detecção parece instável em uma aplicação de processo rápido.	Frequência de comutação requerida superior à especificada ou ajuste/configuração de detecção não adequado à aplicação.	Compare a cadência do processo com 3000 Hz e verifique o ajuste de alcance, a fibra utilizada e os indicadores do dispositivo.
O amplificador não apresenta indicação de operação.	Alimentação DC não presente, polaridade incorreta ou condutores conectados conforme pinagem diferente da indicada pelo fabricante.	Verifique tensão e polaridade com instrumento apropriado e confirme cada condutor pelo esquema oficial antes de substituir o dispositivo.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OBF502 (Datasheet) Desenho em escala IFM OBF502 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OBF502 e para quem ele serve?

É um amplificador para fibras ópticas em acrílico destinado a aplicações de detecção em automação. É indicado para sistemas compatíveis com sua alimentação DC, saída PNP/NPN e frequência de comutação especificadas.

Que tipo de saída e alimentação o OBF502 utiliza?

O OBF502 opera em 10…30 V DC e oferece saída PNP/NPN com detecção automática de carga. A corrente constante máxima da saída de comutação DC é 100 mA.

O que acompanha o produto?

A ficha informa o amplificador com cabo PVC de 2 m e 4 x 0,34 mm². Não há acessórios adicionais listados como inclusos.

Posso usar o OBF502 com alimentação AC ou fora de 10…30 V DC?

Não: a ficha especifica alimentação DC de 10…30 V. Para outra alimentação, selecione um produto cuja faixa elétrica atenda à instalação.

O OBF502 serve para frequências de comutação acima de 3000 Hz?

A ficha especifica frequência de comutação DC de 3000 Hz. Não é possível confirmar adequação acima desse valor; compare o requisito do processo com outro modelo.

O sensor não comuta: o que devo verificar antes de trocar o amplificador?

Verifique primeiro a presença e a faixa da alimentação, a ligação dos condutores e o alcance correspondente ao tipo de sensor. Consulte o esquema do datasheet para confirmar a pinagem.

A carga não é acionada: como identifico se o problema está na compatibilidade elétrica?

Confira se a entrada da carga aceita PNP ou NPN conforme a ligação e se a corrente requerida não excede 100 mA. Verifique também a queda de tensão máxima especificada e o esquema de conexão.

Devo comprar uma fibra junto com o amplificador ou apenas o OBF502?

O anúncio identifica o amplificador e informa cabo integrado, mas não lista uma fibra inclusa. A ficha não especifica um modelo de fibra compatível; valide tipo e conexão no datasheet antes de comprar uma fibra avulsa.

Como faço a instalação elétrica do OBF502?

Conecte o cabo de acordo com a identificação dos condutores no datasheet; não determine o pinout apenas pela quantidade de fios. Instale o invólucro no trilho DIN TH35 e confirme alimentação e carga antes de energizar.

O OBF502 pode ser usado com qualquer fibra óptica?

A descrição identifica o produto como amplificador para fibras ópticas em acrílico. A ficha não confirma compatibilidade com fibras de outros materiais ou com modelos específicos, portanto consulte o fabricante para essa validação.

GLOSSÁRIO TÉCNICO

PNP/NPN

Tipos de saída de comutação DC; o OBF502 informa detecção automática de carga PNP/NPN.

Frequência de comutação

Número de comutações por segundo indicado para a saída em operação DC.

Alcance de detecção

Distância de detecção informada conforme o tipo de sensor utilizado.

IP65

Grau de proteção do invólucro declarado pelo fabricante.

TH35

Designação do trilho DIN indicado para montagem do dispositivo.
