Amplificador Fibra Óptica IFM OBF500

Pré-visualizar: OBF500 IFM - Amplificador para Fibra Óptica IFM Processos Rápidos PNP/NPN 3000Hz M12

OBF500 IFM - Amplificador para Fibra Óptica IFM Processos Rápidos PNP/NPN 3000Hz M12

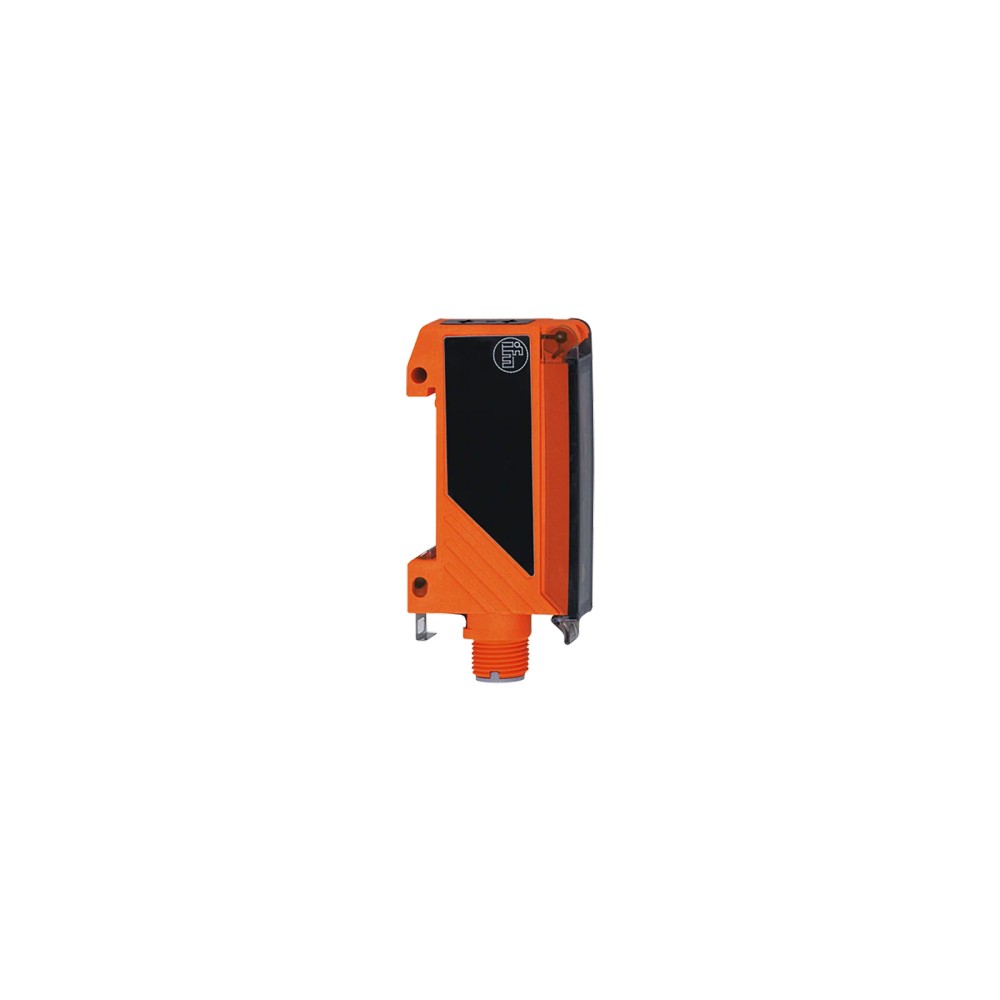

Imagem meramente ilustrativa

R$ 1.447,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OBF500
EAN: 4021179242899
NCM do produto: 85365090

Destaques do Produto Aplicação Detecção...mais

Fechar menu

Saiba mais sobre: "OBF500 IFM - Amplificador para Fibra Óptica IFM Processos Rápidos PNP/NPN 3000Hz M12"

Destaques do Produto

Aplicação

Detecção para processos rápidos

Frequência de comutação

3000 Hz em DC

Tipo de saída

PNP/NPN com detecção automática de carga

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Alcance

Até 100 mm por reflexão difusa ou até 2 m por barreira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Amplificador para Fibra Óptica IFM OBF500, processos rápidos, saída PNP/NPN, 3000 Hz, conexão M12

O IFM OBF500 é um amplificador para fibras ópticas em acrílico, destinado à detecção de objetos em processos rápidos. Opera em corrente contínua e oferece saída de comutação PNP/NPN com detecção automática de carga. A frequência de comutação é de 3000 Hz, e a conexão elétrica é M12 de 4 contatos. O alcance depende do modo de detecção: até 100 mm por reflexão difusa ou até 2 m por barreira.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Amplificador para fibra óptica
Modelo	OBF500
Frequência de comutação DC	3000 Hz
Saída	PNP/NPN; detecção automática de carga
Tensão de operação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alcance por reflexão difusa	0...100 mm
Alcance por barreira	0...2 m
Grau de proteção	IP 65
Dimensões e peso	36 x 15 x 60 mm; 47,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em processos rápidos, dentro dos limites de alcance especificados para reflexão difusa ou barreira.
Instalações com alimentação de 10...30 V DC e entrada de controle compatível com saída PNP ou NPN.
Montagem em trilho DIN TH35 conforme EN 60715, em ambiente dentro da faixa de -25...60 °C.

⚠ Considere outro se precisa de:

Não selecione para alimentação fora de 10...30 V DC.
Não especifique para alcances superiores a 100 mm por reflexão difusa ou 2 m por barreira, pois esses limites não são indicados na ficha.
Não trate a conexão M12 como conexão de processo: ela é a conexão elétrica do amplificador. A compatibilidade mecânica da fibra deve ser confirmada na documentação do fabricante.

APLICAÇÕES E USO

Aplicação declarada: detecção em processos rápidos, com frequência de comutação DC de 3000 Hz.
Uso por reflexão difusa quando a distância de detecção estiver entre 0 e 100 mm, conforme a configuração e as condições do alvo.
Uso por barreira quando a distância de detecção estiver entre 0 e 2 m, conforme a montagem óptica da aplicação.
Possibilidade de instalação em equipamentos com trilho TH35 e alimentação de 10...30 V DC, desde que temperatura ambiente e proteção do conjunto atendam às condições declaradas.
A compatibilidade com uma fibra específica, geometria de alvo ou condição óptica não está detalhada; valide esses pontos no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Amplificador para Fibra Óptica IFM OBF500, processos rápidos, saída PNP/NPN, 3000 Hz, conexão M12, verifique estes pontos:

Escolha o OBF500 quando

A aplicação exigir amplificação para fibra óptica, com processos rápidos, alimentação de 10...30 V DC, saída PNP/NPN e alcance dentro dos limites declarados para o modo de detecção escolhido.

Verifique outro modelo ou configuração quando

A aplicação exigir alimentação fora da faixa indicada, frequência superior a 3000 Hz ou alcance além dos limites informados. Para requisitos de fibra, montagem ou interface não descritos na ficha, confirme a compatibilidade no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Amplificador para fibra óptica	Classificação do equipamento.
Modelo	OBF500	Código do modelo indicado na ficha.
Aplicação declarada	Alta frequência de comutação para processos rápidos	Uso indicado pelo fabricante.
Material da fibra	Acrílico	Material associado ao modelo na ficha do produto.
Quantidade de canais	1	Número de canais declarado.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de operação declarada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe declarada na ficha.
EMC	EN 60947-5-2	Norma indicada como referência EMC.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim	Proteção declarada; versão por impulso.

Saídas e controle
Função elétrica	PNP/NPN; detecção automática de carga PNP/NPN	Tipo de saída de comutação declarado.
Modo de saída	Claro/Escuro, programável	Modo de comutação configurável.
Saída de controle	Sim	Saída de controle declarada.
Capacidade de carga da saída de controle de função	10 mA	Limite de carga especificado para essa saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo declarado para a saída.
Queda de tensão máxima da saída de controle de função	2,5 V	Valor máximo informado para a saída de controle.

Faixa de detecção e óptica
Alcance por reflexão difusa	0...100 mm	Faixa especificada para reflexão difusa.
Alcance de detecção por barreira	0...2 m	Faixa especificada para detecção por barreira.
Alcance ajustável	Sim	Ajustabilidade do alcance declarada.
Tipo de luz	Luz vermelha	Tipo de luz especificado.
Comprimento de onda	630 nm	Comprimento de onda declarado.

Tempos e frequência
Frequência de comutação DC	3000 Hz	Frequência máxima declarada para operação DC.
Timer	0,001...0,09 s	Faixa de temporização informada.

Conexões e montagem
Conexão elétrica	1 x M12; codificação A; 4 contatos	Especificação da conexão elétrica.
Tipo de montagem	Montagem segundo as normas DIN; TH35 (EN 60715)	Montagem em trilho TH35 conforme norma indicada.

Condições ambientais e proteção
Temperatura ambiente	-25...60 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP 65	Grau de proteção indicado na ficha; observar as condições de instalação do fabricante.

Dados mecânicos
Invólucro	Retangular	Formato do invólucro.
Material do invólucro	PPE modificado	Material especificado para o invólucro.
Dimensões	36 x 15 x 60 mm	Dimensões nominais informadas.
Peso	47,9 g	Peso informado na ficha técnica.
MTTF	806 anos	Valor MTTF declarado; não representa vida útil garantida.

Displays e elementos de operação
Display em operação	1 x LED verde	Indicação visual de operação.
Display de status de chaveamento	1 x LED amarelo	Indicação visual do estado de chaveamento.
Display de capacidade de reserva	4 x LED verde	Indicação visual da capacidade de reserva.
Display de área de detecção não segura	1 x LED vermelho	Indicação visual indicada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação industrial; não considerar o OBF500 como dispositivo com comunicação por rede.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 10...30 V DC; saída PNP/NPN com detecção automática de carga. Consulte o datasheet para a atribuição dos contatos e o esquema de ligação.

Processo Amplificador para fibra óptica em acrílico. A conexão M12 é elétrica; tipo de acoplamento mecânico da fibra não especificado nos dados disponíveis.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controle compatível com saída PNP/NPN, com alimentação DC dentro da faixa especificada	✓	A ficha declara saída PNP/NPN com detecção automática de carga e tensão de operação de 10...30 V DC; confirme a atribuição dos contatos no datasheet.
Detecção por reflexão difusa com distância dentro de 0...100 mm	✓	Esse é o alcance especificado para reflexão difusa.
Detecção por barreira com distância dentro de 0...2 m	✓	Esse é o alcance de detecção especificado por barreira.
Alimentação DC inferior a 10 V ou superior a 30 V	✗	A alimentação declarada é de 10...30 V DC.
Aplicação que exige protocolo de rede industrial nativo	✗	A ficha não declara protocolo de comunicação; não há evidência de interface de rede no produto.
Fibra com conexão mecânica específica não confirmada no datasheet	✗	A ficha identifica o produto como amplificador para fibra óptica, mas não detalha o acoplamento mecânico da fibra; valide esse requisito com a documentação do fabricante.

INSTALAÇÃO

Como instalar o Amplificador para Fibra Óptica IFM OBF500, processos rápidos, saída PNP/NPN, 3000 Hz, conexão M12

Confirme no datasheet que o modelo OBF500 e o modo de detecção atendem à aplicação.
Verifique a tensão de alimentação DC, que deve estar entre 10...30 V.
Instale o amplificador em trilho TH35 conforme EN 60715, se essa for a montagem adotada.
Conecte o cabo ao conector M12 de codificação A e 4 contatos; siga a atribuição de pinos do datasheet.
Conecte a saída PNP/NPN à entrada compatível do sistema de controle e configure o modo Claro/Escuro conforme a aplicação.
Após energizar, verifique os indicadores LED e confirme o chaveamento com o objeto ou barreira na posição de trabalho.

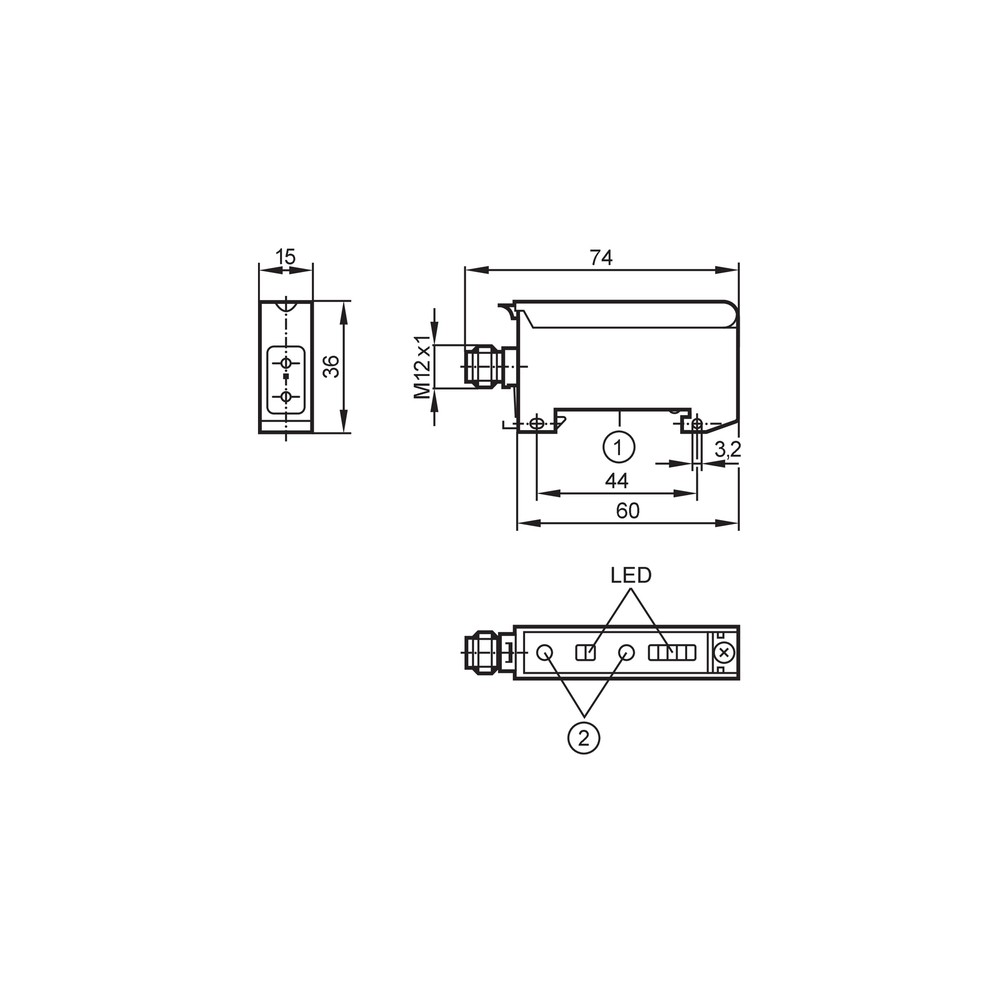

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando o objeto passa pelo ponto de detecção.	Alimentação fora da faixa declarada, ligação incorreta ou condição de detecção fora do alcance especificado.	Meça a alimentação nos terminais conforme o datasheet, confira a ligação M12 e teste a aplicação dentro do alcance aplicável ao modo de detecção.
A entrada do controlador não reconhece o sinal de saída.	Incompatibilidade entre o tipo de entrada do controlador e a configuração PNP/NPN ou erro na atribuição dos contatos.	Confirme no datasheet a pinagem e verifique se a entrada do controlador aceita o tipo de saída utilizado.
O estado de saída parece invertido em relação à presença do objeto.	Modo Claro/Escuro configurado de forma diferente da lógica esperada para a aplicação.	Confira a configuração programável do modo de saída e observe o LED amarelo de status de chaveamento.
A detecção é instável ou a reserva indicada diminui.	Posicionamento óptico, alinhamento da fibra ou condições do alvo não adequados à aplicação; a ficha não especifica uma causa única.	Confira o posicionamento da fibra e do alvo, observe os LEDs de capacidade de reserva e valide alcance e montagem conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM OBF500 (PT-BR) (Datasheet) Desenho em escala IFM OBF500 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM OBF500 e para que tipo de aplicação serve?

É um amplificador para fibra óptica destinado à detecção em processos rápidos. A ficha declara uso com fibra em acrílico e frequência de comutação DC de 3000 Hz.

Que tipo de saída e conexão elétrica ele utiliza?

O OBF500 possui saída PNP/NPN com detecção automática de carga e conexão elétrica M12, codificação A, com 4 contatos. Consulte o datasheet para confirmar a pinagem.

O que vem junto com o amplificador?

A ficha disponível identifica uma peça por embalagem, mas não detalha acessórios inclusos. A lista de acessórios informados para este anúncio está vazia.

Ele funciona com alimentação de 24 V DC?

A ficha especifica uma faixa de operação de 10...30 V DC, que inclui 24 V DC. Verifique também a compatibilidade da saída com a entrada do controlador.

Posso usar o OBF500 com alimentação AC?

A ficha especifica alimentação DC de 10...30 V. Portanto, não o selecione para alimentação AC direta.

O OBF500 serve para detectar objetos além de 2 metros?

A ficha informa alcance de até 2 m por barreira e até 100 mm por reflexão difusa. Não há dados que confirmem alcance acima desses limites.

A saída está conectada, mas o controlador não recebe sinal: o que verifico antes de trocar o sensor?

Confirme a pinagem M12 no datasheet, a alimentação dentro de 10...30 V DC e se a entrada do controlador é compatível com PNP ou NPN. Observe também o LED amarelo de status de chaveamento.

O sensor comuta, mas a lógica aparece invertida. Qual pode ser a causa?

A saída Claro/Escuro é programável e pode estar configurada ao contrário da lógica esperada. Confira essa configuração e o estado indicado pelo LED de chaveamento.

Quando devo escolher o OBF500 em vez de outro amplificador para fibra?

Escolha-o quando os requisitos incluírem processos rápidos, saída PNP/NPN e os alcances declarados para reflexão difusa ou barreira. Se a aplicação exigir alcance, alimentação ou frequência fora dos valores informados, compare com outro modelo usando as respectivas fichas técnicas.

Como faço a instalação e quais cuidados devo tomar com o cabo M12?

Monte o amplificador no trilho TH35, quando aplicável, e faça a ligação seguindo a pinagem do datasheet. Não determine os contatos por suposição; confira também a alimentação e a compatibilidade da entrada de controle antes de energizar.

GLOSSÁRIO TÉCNICO

Amplificador para fibra óptica

Unidade que trabalha com uma fibra óptica para realizar a detecção; neste modelo, a fibra é indicada como acrílica. (Ref.: tipo de produto e material da fibra)

PNP/NPN

Tipos de saída de comutação para conexão a uma entrada de controle compatível; o OBF500 declara detecção automática de carga. (Ref.: função elétrica)

Frequência de comutação

Número de comutações por segundo indicado para a saída em corrente contínua. (Ref.: 3000 Hz)

Reflexão difusa

Modo de detecção em que a ficha especifica um alcance de 0...100 mm. (Ref.: alcance por reflexão difusa)

Grau de proteção IP

Classificação de proteção do invólucro informada pelo fabricante. (Ref.: IP 65)
