Transmissor Fotoelétrico IFM OA5101

Pré-visualizar: OA5101 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial Luz Infravermelha 50m IP65

OA5101 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial Luz Infravermelha 50m IP65

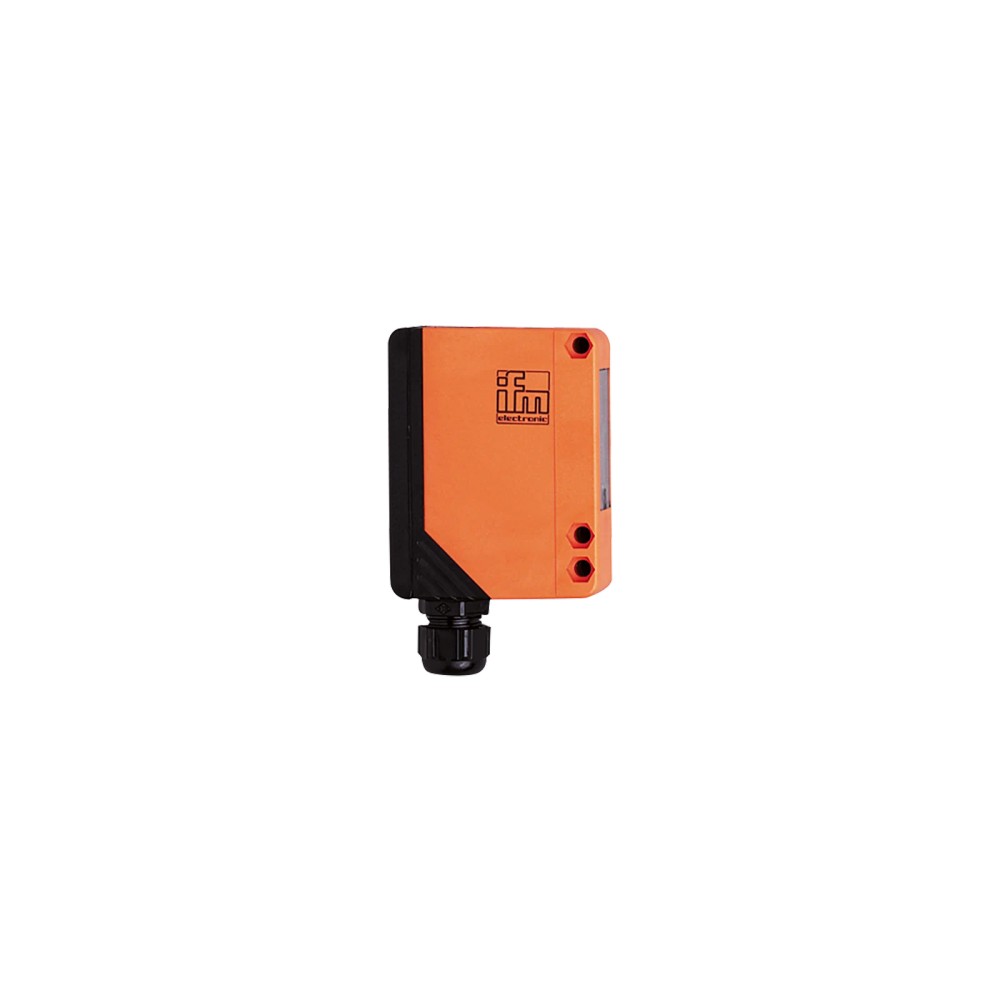

Imagem meramente ilustrativa

R$ 1.734,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OA5101
EAN: 4021179170994
NCM do produto: 85365090

Destaques do Produto Alcance 50m...mais

Fechar menu

Saiba mais sobre: "OA5101 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial Luz Infravermelha 50m IP65"

Destaques do Produto

Alcance

50m

Tipo

Barreira (Transmissor)

Tipo de Luz

Infravermelha

Proteção

IP65

Tensão

10-36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OA5101 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial Luz Infravermelha 50m IP65

O transmissor fotoelétrico OA5101 da IFM é um dispositivo projetado para automação industrial, atuando como o emissor em sistemas de barreira infravermelha. Ele opera com um alcance de até 50 metros, garantindo robustez através de um invólucro em PPO modificado. O modelo é classificado com grau de proteção IP65, sendo ideal para ambientes industriais que exigem confiabilidade e longa distância de detecção.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código	OA5101
Alcance	50 m
Tipo de Luz	Infravermelha
Grau de Proteção	IP65
Tensão DC	10...36 V
Invólucro	Retangular
Temperatura	-25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial de grande porte.
Sistemas de transporte e esteiras logísticas.
Sistemas de segurança de perímetro com barreira ótica.
Detecção de objetos em ambientes industriais internos.

⚠ Considere outro se precisa de:

Ambientes com submersão contínua ou jatos de água de alta pressão (IP65 apenas).
Aplicações que exigem detecção de objetos menores que o diâmetro do feixe (1500 mm).
Exposição direta a produtos químicos incompatíveis com material PPO modificado.

APLICAÇÕES E USO

Monitoramento de passagem em esteiras industriais.
Sistemas de segurança e controle de acesso.
Automação em processos de manufatura com necessidade de longo alcance.
Contagem de grandes objetos em linhas de produção.

COMO ESCOLHER

Antes de comprar o OA5101 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial Luz Infravermelha 50m IP65, verifique estes pontos:

Quando escolher este produto

Utilize o OA5101 quando precisar de uma solução robusta para detecção de objetos a longas distâncias (até 50m) em aplicações industriais onde o uso de barreira infravermelha é tecnicamente validado.

Quando evitar este produto

Evite se a aplicação demandar detecção precisa de objetos muito pequenos, se o ambiente sofrer lavagens de alta pressão (requer IP67/69K) ou se houver necessidade de uma solução autônoma sem receptor separado.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição / Óptica
Princípio de funcionamento	Barreira (Transmissor)	Padrão de operação ótica
Alcance de detecção	< 50 m	Limite de operação para detecção
Tipo de luz	Infravermelha (880 nm)	Espectro de emissão

Dados elétricos
Tensão de operação	10...36 V DC	Limite de alimentação
Consumo de corrente	< 50 mA	Consumo elétrico
Conexão elétrica	Terminais 1,5 mm²	Especificação física da fiação

Condições ambientais e mecânicas
Grau de proteção	IP65	Proteção contra ingresso
Material do invólucro	PPO modificado	Composição estrutural
Temperatura ambiente	-25...60 °C	Limites operacionais

COMPATIBILIDADE

Comunicação

• N/A (Transmissor analógico/direto)

Conexões

Elétrica Terminais: ...1,5 mm²; Prensa Cabo: M16 X 1,5

Processo Barreira fotoelétrica (Requer receptor compatível)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alinhamento em esteiras de transporte	✓	O alcance de 50m é ideal para esteiras industriais padrão.
Ambientes com jatos de água (Lavagem pesada)	✗	O grau de proteção IP65 não suporta jatos de alta pressão.
Integração com receptores fotoelétricos infravermelhos	✓	Compatível com sistemas de barreira padrão da IFM.

INSTALAÇÃO

Como instalar o OA5101 IFM - Transmissor Fotoelétrico Barreira IFM Automação Industrial Luz Infravermelha 50m IP65

Fixar o transmissor usando a flange angular inclusa (E20514).
Realizar a fiação nos terminais internos (até 1,5 mm²).
Garantir a vedação correta através do prensa-cabo M16x1,5.
Alinhar fisicamente o transmissor em direção ao receptor fotoelétrico.
Conectar à fonte de alimentação 10-36 V DC observando a polaridade.
Verificar o LED verde para confirmar operação ativa.

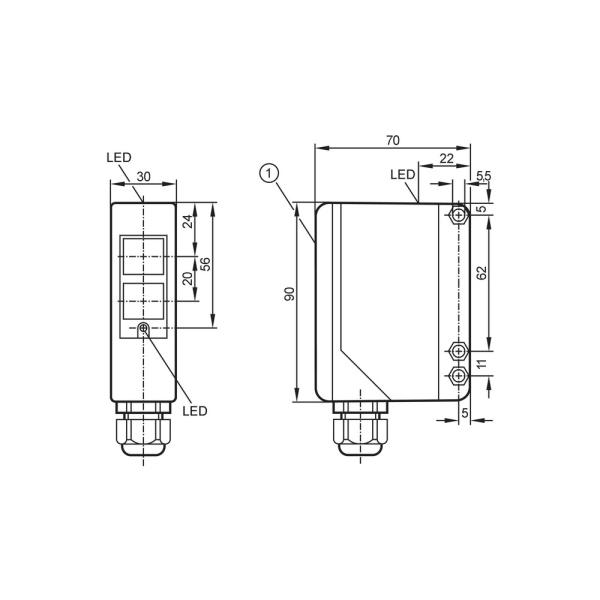

Desenho Dimensional

ACESSÓRIOS

Flange angular (E20514)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta a interrupção do feixe.	Alinhamento ótico incorreto entre emissor e receptor.	Verifique se o feixe está centralizado no receptor.
LED de operação (verde) desligado.	Alimentação elétrica ausente ou fora da faixa especificada.	Meça a tensão de entrada nos terminais (10-36 V DC).
Redução do alcance efetivo ou sinal intermitente.	Acúmulo de sujeira ou poeira na lente frontal (PMMA).	Limpe a lente frontal com pano macio e neutro.
Oxidação interna ou falha de funcionamento após lavagem.	Falha na vedação ou entrada de umidade pelo prensa-cabo.	Verifique a integridade do prensa-cabo M16x1,5.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor OA5101 e qual sua principal função?

O OA5101 é um transmissor fotoelétrico do tipo barreira, projetado para emitir um feixe de luz infravermelha em sistemas de automação industrial.

Este sensor já vem completo para instalação?

Este dispositivo é apenas o transmissor, sendo necessário adquirir um receptor fotoelétrico compatível para completar o par e realizar a detecção.

O alcance do sensor é ajustável?

Não, o modelo OA5101 possui alcance fixo e não permite ajuste de sensibilidade ou alcance via potenciômetro.

Posso usar este sensor em aplicações que exigem laser?

Este modelo opera com luz infravermelha (880 nm), não sendo indicado para aplicações que exijam tecnologia laser de alta precisão ou visibilidade do feixe.

O que fazer se o LED verde de operação não acender?

Se o LED verde não estiver aceso, verifique primeiro se a alimentação de 10...36 V DC está presente nos terminais de conexão.

O que significa quando o receptor para de comutar, mesmo com o transmissor energizado?

Geralmente indica desalinhamento entre o transmissor e o receptor, ou obstrução no caminho ótico do feixe.

Devo escolher este sensor de barreira ou um sensor laser?

A escolha depende da distância de detecção necessária; este modelo atende até 50 metros, enquanto sensores de proximidade ou laser possuem alcances e precisões diferentes.

Este produto pode ser usado como substituto direto de qualquer barreira?

O sensor é vendido como transmissor avulso. Verifique se o seu sistema atual de receptor é compatível com o emissor infravermelho de 880 nm.

Qual o principal cuidado na instalação deste sensor?

O alinhamento é crítico em longas distâncias (até 50m); certifique-se de que o feixe infravermelho esteja centralizado no receptor para evitar detecções falsas.

Qual a procedência deste transmissor?

O produto é fabricado pela IFM Electronic, seguindo os padrões industriais de encapsulamento PPO e grau de proteção IP65.

GLOSSÁRIO TÉCNICO

Barreira Fotoelétrica

Princípio onde o emissor e o receptor são unidades separadas. A detecção ocorre quando o objeto interrompe o feixe.

IP65

Grau de proteção contra poeira e jatos de água de baixa pressão. (Ref.: IP Rating)

PPO

Polifenileno Óxido modificado, material polimérico do invólucro com alta resistência mecânica.

MTTF

Tempo médio entre falhas, indicando a confiabilidade do componente (Ref.: 1367 anos).

Comprimento de onda

Medida da luz infravermelha emitida (880 nm) que define a característica do feixe. (Ref.: 880 nm)
