Transmissor Fotoelétrico IFM O7S200

Pré-visualizar: O7S200 IFM - Transmissor Fotoelétrico IFM Robótica e Montagem 1,5m IP65 M8

O7S200 IFM - Transmissor Fotoelétrico IFM Robótica e Montagem 1,5m IP65 M8

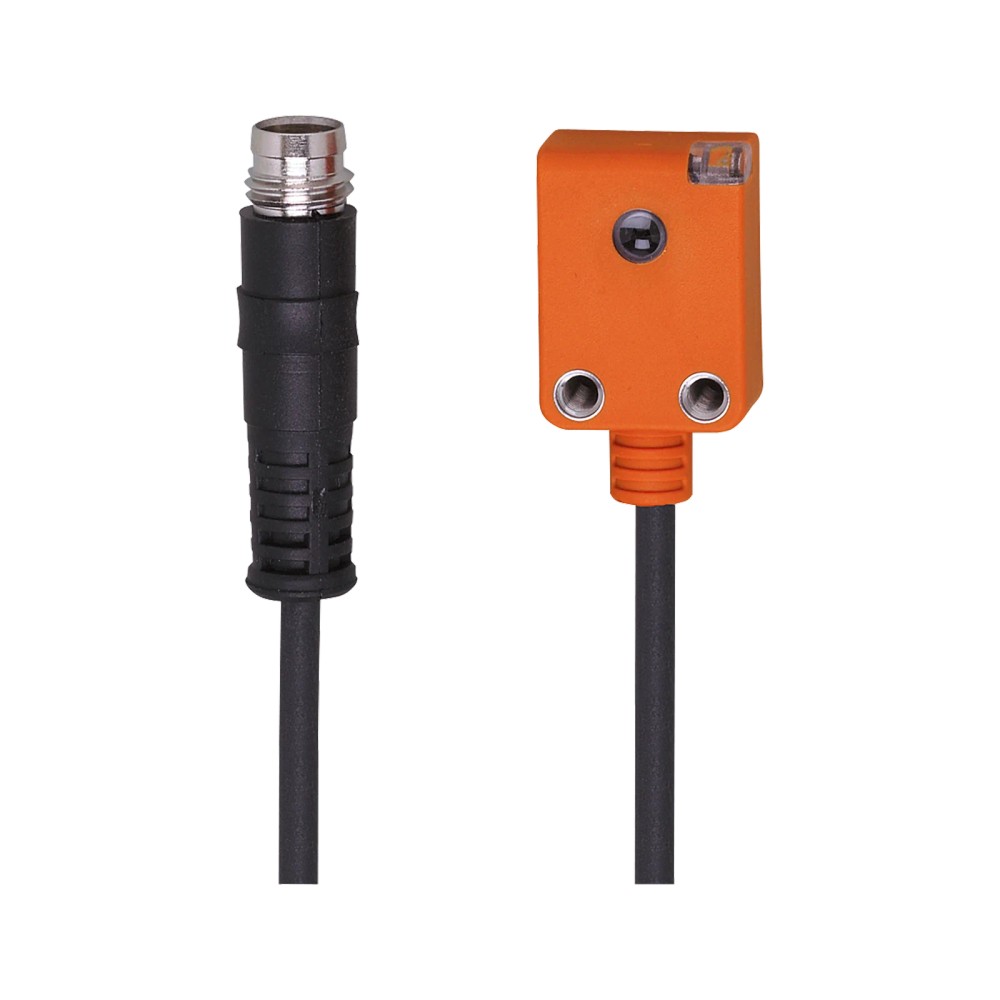

Imagem meramente ilustrativa

R$ 807,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O7S200
EAN: 4021179247481
NCM do produto: 85365090

Destaques do Produto Alcance 1,5 m...mais

Fechar menu

Saiba mais sobre: "O7S200 IFM - Transmissor Fotoelétrico IFM Robótica e Montagem 1,5m IP65 M8"

Destaques do Produto

Alcance

1,5 m

Grau de Proteção

IP 65

Conexão

Tipo de luz

Luz vermelha

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O7S200 IFM - Transmissor Fotoelétrico por Barreira (1,5m, IP65, M8)

O O7S200 é um transmissor fotoelétrico compacto tipo barreira, otimizado para robótica e automação. Com alcance de 1,5 metros e emissão de luz vermelha, garante detecção precisa em ambientes de montagem e manuseio. Possui construção IP65, conexão via cabo PUR de 0,2m com conector M8 e opera em tensão de 10-30V DC.

PRINCIPAIS ESPECIFICAÇÕES

SKU	O7S200
Princípio	Barreira
Alcance	1,5 m
Conexão	M8 / Cabo PUR 0,2m
Grau de Proteção	IP 65
Tensão	10...30 V DC
Frequência	1000 Hz
Dimensões	20,3 x 15 x 9 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de robótica e automação de montagem.
Tecnologia de manuseio e esteiras de precisão.
Ambientes com espaço físico limitado (invólucro compacto).

⚠ Considere outro se precisa de:

Aplicação em ambientes com necessidade de proteção superior a IP65.
Uso submerso ou exposto a jatos de água de alta pressão.
Instalação em locais com vibração extrema sem suporte de fixação adequado.

APLICAÇÕES E USO

Robótica industrial: monitoramento de posicionamento de peças ou braços robóticos.
Tecnologia de montagem: detecção de presença em esteiras e linhas de montagem automáticas.
Manuseio de materiais: contagem e verificação de fluxo de componentes em sistemas confinados.

COMO ESCOLHER

Antes de comprar o O7S200 IFM - Transmissor Fotoelétrico por Barreira (1,5m, IP65, M8), verifique estes pontos:

Configuração da Barreira

Este item é exclusivamente um transmissor. Deve ser obrigatoriamente selecionado com um receptor compatível. Não possui lógica de reflexão própria.

Compatibilidade de Espaço

Indicado para montagem onde o espaço é restrito (20,3 x 15 x 9 mm). Se a aplicação não exigir dimensões minúsculas, modelos maiores podem oferecer maior facilidade de alinhamento.

ESPECIFICAÇÕES TÉCNICAS

Dados ópticos e detecção
Princípio de funcionamento	Barreira	Tipo de detecção de par emissor-receptor
Tipo de luz	Luz vermelha	Comprimento de onda de 633 nm
Alcance de detecção	1,5 m	Distância operacional nominal
Frequência de comutação	1000 Hz	Capacidade máxima de ciclos por segundo

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Consumo de corrente	20 mA	Dreno de corrente típico a 24V
Classe de proteção	III	Isolação elétrica
Proteção inversão polaridade	Sim	Segurança contra erros de cabeamento

Dados mecânicos e ambientais
Formato	Retangular	Design mecânico do invólucro
Dimensões	20,3 x 15 x 9 mm	Tamanho físico do sensor
Material da lente	PMMA	Composição da proteção frontal
Grau de proteção	IP 65	Resistência a meios externos
Temperatura ambiente	-25...60 °C	Limite de operação térmica

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo 0,2 m PUR, conector M8, 3 polos

Processo Montagem retangular padrão

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com poeira moderada	✓	IP65 garante proteção contra entrada de poeira, exigindo apenas limpeza periódica.
Uso externo sem cobertura	✗	IP65 não suporta exposição direta a chuva ou intempéries prolongadas.

INSTALAÇÃO

Como instalar o O7S200 IFM - Transmissor Fotoelétrico por Barreira (1,5m, IP65, M8)

Verifique a compatibilidade do receptor de barreira pareado.
Posicione o transmissor no suporte mecânico utilizando o orifício de montagem.
Realize a fixação mecânica respeitando o torque máximo de 0,5 Nm.
Conecte o cabo PUR ao sistema utilizando o conector M8 codificação A.
Alinhe opticamente o transmissor em direção ao receptor até a sinalização de operação.
Valide o acionamento através do LED verde de operação.

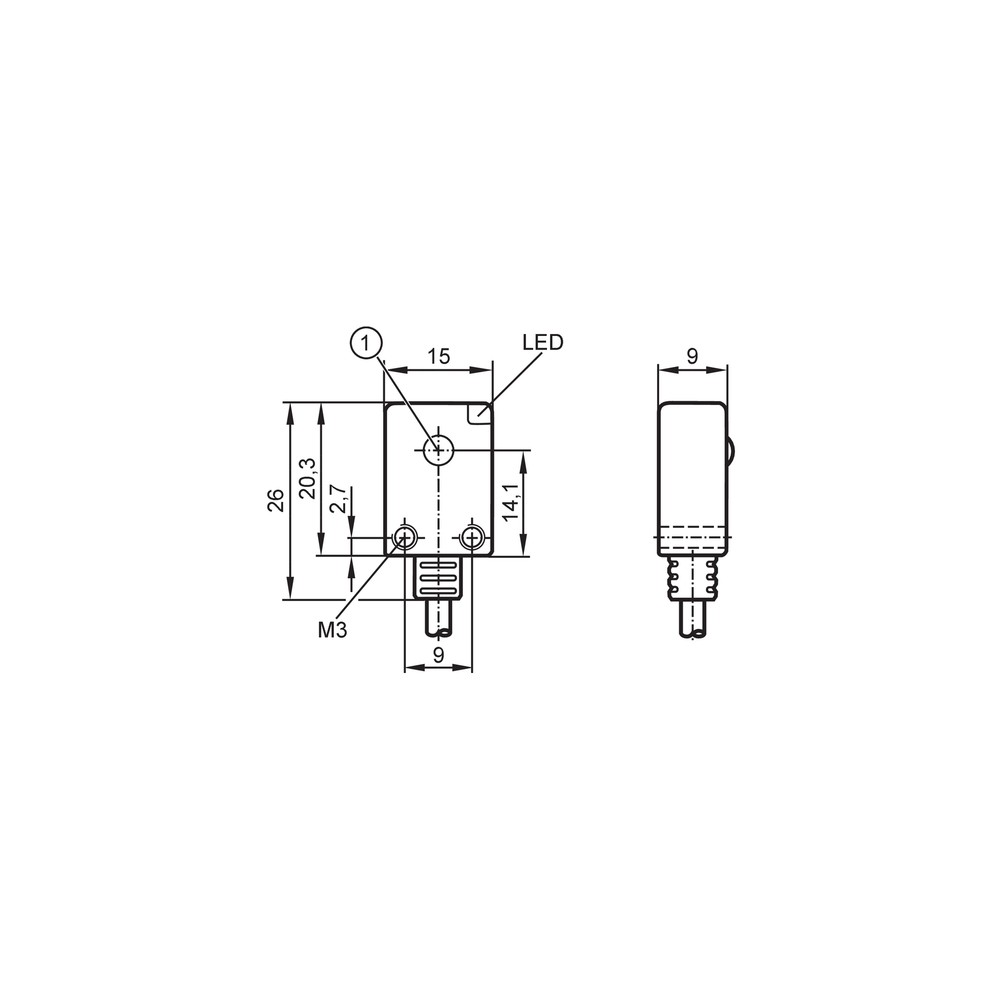

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O receptor não comuta.	Desalinhamento óptico entre emissor e receptor.	Verificar o alinhamento visual e a indicação do LED.
Falha de alimentação.	Cabo danificado ou conexão M8 mal fixada.	Testar a continuidade do cabo e medir a tensão de entrada.
Detecção intermitente ou falta de sinal.	Acúmulo de sujidade na lente frontal (PMMA).	Limpar a superfície óptica com um pano macio e não abrasivo.
Sensor não liga ou opera incorretamente.	Tensão fora da faixa especificada (10-30V).	Medir a tensão da fonte no conector M8.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e qual sua função?

O O7S200 é um transmissor fotoelétrico que, em conjunto com um receptor, cria uma barreira de luz para detectar objetos em aplicações de robótica e montagem.

O produto funciona sozinho ou precisa de par?

Sim, ele exige um receptor fotoelétrico compatível para formar a barreira. O produto acompanha o transmissor, cabo integrado de 0,2m e conector M8.

É possível ajustar o alcance do sensor?

Não, este modelo não possui alcance ajustável. O alcance nominal é fixo em 1,5 metros.

Posso usar este sensor em ambientes externos?

Não é adequado para ambientes externos expostos a intempéries diretas ou imersão, pois seu grau de proteção é IP65, limitado a respingos e poeira.

Por que o receptor não comuta mesmo com o sensor ligado?

O sintoma é a falha na comutação do receptor. A causa provável é desalinhamento óptico entre emissor e receptor, exigindo realinhamento conforme o desenho dimensional.

Como diagnosticar falhas na alimentação do sensor?

Se não houver sinal, verifique primeiro a conexão do cabo M8 e a integridade do cabeamento. Meça a tensão de alimentação (10-30V DC) no conector antes de trocar o dispositivo.

Por que escolher este modelo em vez de um sensor reflexivo?

Este transmissor é otimizado para aplicações de robótica e manuseio devido ao seu formato compacto, enquanto sensores reflexivos exigem um refletor, o que pode não ser viável em espaços confinados.

Este sensor é adequado para montagens em robôs?

Sim, ele é ideal para aplicações de robótica e montagem onde o espaço é crítico, dado que suas dimensões são de apenas 20,3 x 15 x 9 mm.

Quais os cuidados essenciais na instalação?

A instalação exige o alinhamento preciso do feixe de luz vermelha com o receptor. Fixe o componente pelo orifício de montagem, garantindo que não exceda o torque de 0,5 Nm.

Como funciona a procedência e faturamento deste produto?

A IFM realiza o gerenciamento de estoque e despacho, garantindo o fornecimento direto. O faturamento é realizado pela fabricante, assegurando procedência e conformidade técnica.

GLOSSÁRIO TÉCNICO

Barreira (Princípio de funcionamento)

Configuração onde emissor e receptor são unidades separadas. (Ref.: Princípio de funcionamento)

IP65 (Grau de proteção)

Proteção total contra poeira e contra jatos de água leves de qualquer direção. (Ref.: Grau de proteção)

PUR (Tipo de cabo)

Poliuretano, material de revestimento de cabo resistente a abrasão e óleos industriais. (Ref.: Tipo de cabo)

PMMA (Material da lente)

Polimetilmetacrilato, material plástico transparente e resistente para lentes ópticas. (Ref.: Material da lente)

M8 (Conexão)

Padrão de conector circular de 8mm para sinais industriais. (Ref.: Tipo de conexão)
