Sensor Retroreflexivo IFM O7P200

Pré-visualizar: O7P200 IFM - Sensor Retroreflexivo IFM Robótica e Manuseio PNP 1m Cabo 0.2m M8

O7P200 IFM - Sensor Retroreflexivo IFM Robótica e Manuseio PNP 1m Cabo 0.2m M8

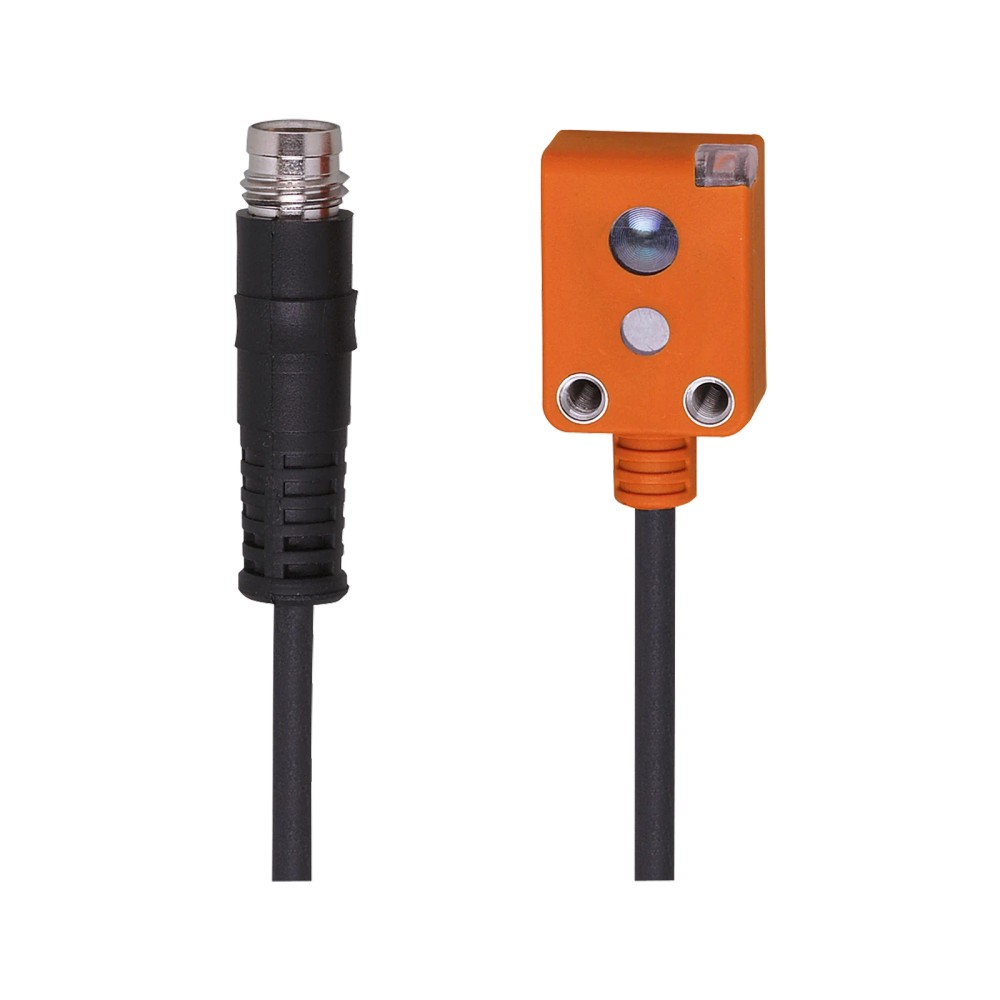

Imagem meramente ilustrativa

R$ 1.243,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O7P200
EAN: 4021179247474
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "O7P200 IFM - Sensor Retroreflexivo IFM Robótica e Manuseio PNP 1m Cabo 0.2m M8"

Destaques do Produto

Tipo de Saída

PNP

Alcance Máximo

1 m

Conexão

Cabo 0.2m / M8

Grau de Proteção

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retroreflexivo IFM O7P200, PNP, Alcance 1m, Cabo 0.2m M8

O sensor retroreflexivo O7P200 da IFM é um componente compacto para detecção em robótica e manuseio, operando com luz vermelha e filtro de polarização. Projetado para integração rápida, possui saída PNP e conexão elétrica M8. Oferece alta frequência de comutação de 1000 Hz em um corpo retangular robusto e leve.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Código	O7P200
Alcance	1 m
Saída	PNP
Tensão	10-30 V DC
Conexão	M8 / Cabo 0.2m
Proteção	IP 65
Material	PA
Peso	14.4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de braços robóticos e garras de manuseio.
Linhas de montagem automatizadas onde o espaço de instalação é restrito.
Detecção de caixas, peças plásticas ou objetos opacos em esteiras.

⚠ Considere outro se precisa de:

Ambientes com vapores densos que possam condensar na lente frontal (PMMA).
Aplicações com vibração mecânica extrema que excedam o torque de aperto fixado.
Detecção de superfícies transparentes de alta reflexão sem testes prévios de alinhamento.

APLICAÇÕES E USO

Robótica: Detecção de posição de braços ou componentes transportados.
Tecnologia de Manuseio: Monitoramento de fluxo de peças em esteiras compactas.
Linhas de montagem: Verificação de presença em espaços onde sensores convencionais não cabem.

COMO ESCOLHER

Antes de comprar o Sensor Retroreflexivo IFM O7P200, PNP, Alcance 1m, Cabo 0.2m M8, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor compacto com filtro de polarização para detectar objetos em aplicações rápidas onde a montagem requer conector M8 e saída PNP.

Considere outra opção se

Sua aplicação exige detecção de objetos metálicos sem o uso de refletor (sensor difuso) ou se o ambiente exige proteção superior a IP 65, como imersão ou jatos de alta pressão (IP 67/69K).

ESPECIFICAÇÕES TÉCNICAS

Dados Ópticos
Tipo de sensor	Retroreflexivo	Princípio óptico de detecção
Alcance	1 m	Distância operacional sobre refletor
Tipo de luz	Vermelha	Comprimento de onda 633 nm

Dados Elétricos
Saída	PNP	Configuração da comutação
Tensão operacional	10-30 V DC	Faixa de alimentação
Frequência de comutação	1000 Hz	Capacidade de resposta rápida

Dados Mecânicos e Ambientais
Grau de proteção	IP 65	Resistência ambiental
Temperatura ambiente	-25...60 °C	Condições térmicas operacionais
Material da carcaça	PA (Poliamida)	Invólucro retangular

COMPATIBILIDADE

Comunicação

• Saída digital PNP convencional

Conexões

Elétrica Cabo 0,2 m, PUR, conector M8, 3 pinos

Processo Refletor prismático (não incluso)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos opacos	✓	O princípio retroreflexivo com luz vermelha é altamente eficaz para objetos opacos sólidos.
Ambientes com alta poeira	✗	A acumulação de sujeira na lente ou refletor degrada o feixe, sendo necessária limpeza frequente.
Conexão com sistemas M8	✓	O sensor possui conector M8 integrado conforme o padrão da indústria.

INSTALAÇÃO

Como instalar o Sensor Retroreflexivo IFM O7P200, PNP, Alcance 1m, Cabo 0.2m M8

Posicione o suporte de fixação no local desejado respeitando as dimensões.
Fixe o sensor O7P200 utilizando parafusos compatíveis com o torque de 0,5 Nm.
Instale o refletor prismático a uma distância máxima de 1 metro.
Conecte o cabo M8 ao conector correspondente da sua rede.
Alinhe o feixe de luz vermelha até que o LED amarelo de status indique a recepção correta.
Verifique a comutação ao interromper o feixe com o objeto a ser detectado.

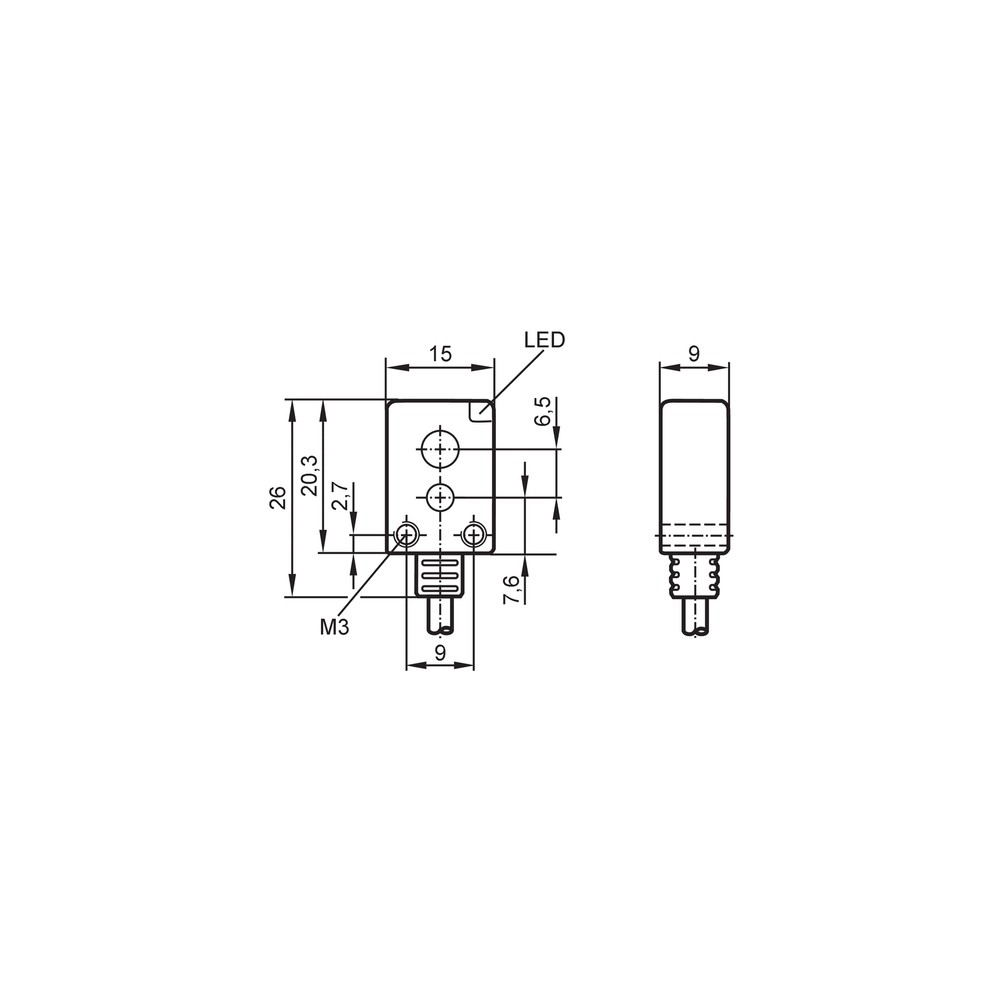

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou comuta de forma intermitente.	Alinhamento incorreto com o refletor prismático.	Verifique se o feixe de luz está centralizado no refletor e se a lente está limpa.
O sensor não liga ou apresenta instabilidade elétrica.	Tensão de alimentação fora da faixa especificada (10-30V DC).	Utilize um multímetro para medir a tensão nos pinos de alimentação.
Saída PNP não ativa ou sensor desliga.	Curto-circuito ou sobrecarga na carga de saída (máx 100mA).	Verifique a corrente consumida pela carga conectada à saída.
Detecção de objetos brilhantes causa falsas ativações.	Filtro polarizador sujo ou bloqueado.	Limpe as superfícies ópticas com um pano macio e não abrasivo.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial O7P200 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor O7P200 da IFM e qual sua função principal?

O O7P200 é um sensor retroreflexivo da IFM, projetado com filtro de polarização para detecção precisa de objetos em aplicações de robótica e manuseio.

O que acompanha o produto na embalagem?

O sensor acompanha o corpo do dispositivo com cabo de conexão de 0,2 metros e conector M8, pronto para integração em sistemas de automação.

Para quais aplicações este sensor não é indicado?

Este sensor não é adequado para aplicações de medição de distância de longo alcance ou ambientes com alta incidência de poeira que bloqueie permanentemente o feixe óptico.

Existe alguma restrição de material para detecção?

O sensor não deve ser utilizado em processos que exijam detecção de objetos metálicos brilhantes sem o devido ajuste de sensibilidade, pois o filtro de polarização é otimizado para refletores prismáticos.

O sensor não está detectando o objeto, o que pode ser?

Se o sensor não estiver comutando, verifique primeiro o alinhamento óptico com o refletor e se a luz de status amarela está ativa na ausência de objeto.

O que pode causar falhas intermitentes de comutação?

O sintoma de 'falsos positivos' ou falta de comutação geralmente decorre de sujeira na lente ou no refletor, exigindo limpeza periódica com pano macio.

Este sensor é equivalente a modelos de outras linhas da IFM?

Este modelo O7P200 é uma versão compacta e otimizada para montagem em espaços reduzidos, comparado a sensores de maior porte da linha IFM.

Por que escolher este sensor retroreflexivo em vez de um sensor de barreira?

A escolha entre este sensor retroreflexivo e um sensor de barreira depende da precisão necessária e do espaço disponível; o modelo retroreflexivo economiza cabeamento por exigir conexão apenas de um lado.

Quais os cuidados necessários na instalação?

A instalação requer alinhamento preciso entre o sensor e o refletor, garantindo que o feixe de luz vermelha esteja centralizado, com torque máximo de 0,5 Nm no suporte.

Qual a procedência deste sensor?

O sensor é de fabricação da IFM Electronic, seguindo os padrões globais de qualidade da marca para componentes industriais de sensoriamento.

GLOSSÁRIO TÉCNICO

Filtro de polarização

Recurso óptico que garante que apenas a luz refletida pelo refletor prismático seja detectada, evitando falsas leituras por reflexos de objetos metálicos. (Ref.: Característica especial)

PNP

Configuração de saída de transistor onde o sinal de comutação é positivo (comutação positiva em direção à carga). (Ref.: Saída de comutação)

Sensor Retroreflexivo

Princípio de operação onde o transmissor e o receptor estão na mesma carcaça, necessitando de um refletor para fechar o circuito óptico. (Ref.: Princípio de funcionamento)

IP 65

Classificação de proteção que indica que o equipamento é protegido contra poeira e jatos de água de baixa pressão. (Ref.: Grau de proteção)

MTTF

Tempo Médio Até a Falha, uma métrica de confiabilidade estatística para componentes eletrônicos. (Ref.: 1155 anos)
