Sensor Reflexão Difusa IFM O6T305

Pré-visualizar: O6T305 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 500mm IP69K

O6T305 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 500mm IP69K

Imagem meramente ilustrativa

R$ 1.463,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6T305
EAN: 4021179273930
NCM do produto: 85365090

Destaques do Produto Tipo de Detecção...mais

Fechar menu

Saiba mais sobre: "O6T305 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 500mm IP69K"

Destaques do Produto

Tipo de Detecção

Reflexão Difusa

Alcance

500 mm

Saída

NPN

Material

Aço Inoxidável 316L

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O6T305 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 500mm

O Sensor de Reflexão Difusa IFM O6T305 é um componente optoeletrônico desenvolvido especificamente para ambientes críticos da indústria alimentícia e de bebidas. Ele realiza a detecção de objetos até 500mm através de luz vermelha (633 nm) com saída de comutação NPN selecionável (Claro/Escuro). Sua construção robusta utiliza aço inoxidável 316L e atende aos rigorosos graus de proteção IP67, IP68 e IP69K, permitindo sua operação em áreas de higienização agressiva.

PRINCIPAIS ESPECIFICAÇÕES

SKU	O6T305
Marca	IFM
Princípio	Reflexão Difusa
Alcance	500 mm
Saída	NPN
Proteção	IP69K
Material	Aço Inox 316L
Conexão	M12
Tensão	10-30 V DC
MTTF	910 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas com lavagens frequentes de alta pressão (IP69K).
Linhas de montagem e embalagem que exigem detecção de presença de caixas ou produtos opacos.
Aplicações que exigem resistência à corrosão (invólucro em aço inox 316L).

⚠ Considere outro se precisa de:

Aplicações que exigem detecção de objetos transparentes (requer sensor com filtro polarizador ou barreira).
Ambientes com interferência extrema de luz ambiente que possa saturar o receptor.
Instalações onde o espaço físico impede o uso de conector M12 com cabo.

APLICAÇÕES E USO

Monitoramento de presença em esteiras transportadoras na indústria alimentícia.
Detecção de embalagens em ambientes com presença de vapores ou água.
Automação em máquinas de envase onde o sensor sofre jatos de limpeza frequentes.
Posicionamento de peças em equipamentos de processamento de bebidas.

COMO ESCOLHER

Antes de comprar o O6T305 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 500mm, verifique estes pontos:

Quando selecionar este modelo

Escolha o O6T305 quando a aplicação exigir resistência química e mecânica extrema (lavagem, corrosão) e o objeto a ser detectado for opaco, com alcance até 500mm.

Quando buscar outra alternativa

Busque sensores de barreira se precisar detectar objetos transparentes ou se a distância de operação exceder a capacidade de reflexão do objeto para 500mm.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Princípio de funcionamento	Sensor de reflexão difusa	Metodologia de detecção óptica
Aplicação	Indústria alimentícia e de bebidas	Ambiente de operação ideal

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação nominal
Saída de comutação	NPN	Tipo de sinal elétrico
Frequência de comutação	1000 Hz	Velocidade máxima de detecção

Faixa de detecção
Alcance	5...500 mm	Distância de detecção (alvo: papel branco)
Tipo de luz	Luz vermelha 633 nm	Fonte de emissão óptica

Dados mecânicos
Grau de proteção	IP65, IP67, IP68, IP69K	Robustez e vedação
Material do invólucro	Aço inoxidável 316L, EPDM, PPSU	Composição estrutural
Dimensões	34.8 x 13 x 21 mm	Gabinete retangular

COMPATIBILIDADE

Comunicação

• I/O Digital (NPN)

Conexões

Elétrica Conector M12, 4 polos

Processo Óptica (Reflexão Difusa)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com jatos de água (Washdown)	✓	Possui certificação IP69K e invólucro em aço inox 316L, resistindo à lavagem agressiva.
Detecção de vidro transparente	✗	Sensores de reflexão difusa não são adequados para vidro; requer barreira com filtro polarizador.
Conexão com PLC PNP	✗	O sensor possui saída NPN; requer interface de entrada compatível com NPN (ou PNP via conversor).

INSTALAÇÃO

Como instalar o O6T305 IFM - Sensor Reflexão Difusa IFM Indústria Alimentícia NPN 500mm

Verifique se a tensão de alimentação é 10-30V DC e está desligada.
Posicione o sensor a uma distância inferior a 500mm do alvo.
Fixe o sensor utilizando a furação indicada, respeitando o torque de 1 Nm.
Conecte o cabo M12, garantindo o aperto correto para vedação IP.
Ligue a alimentação e observe o LED verde para confirmar o funcionamento.
Ajuste o alinhamento óptico verificando o LED amarelo de status de comutação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor aciona mesmo sem objeto ou falha na detecção.	Obstrução da lente ou acúmulo de sujidade.	Limpar a superfície óptica do sensor com pano macio e verificar se a luz indicadora estabiliza.
Sensor inoperante (sem LED verde).	Falha na fiação ou conector mal fixado.	Checar continuidade do cabo e firmeza da conexão M12.
Sensor atua no sentido inverso ao desejado.	Configuração de modo Claro/Escuro incorreta.	Verificar a parametrização do modo de saída (L/D) no manual do produto.
Objeto não é detectado.	Distância de detecção excedida.	Ajustar a distância física do sensor em relação ao alvo dentro do limite de 500mm.

DOCUMENTAÇÃO TÉCNICA

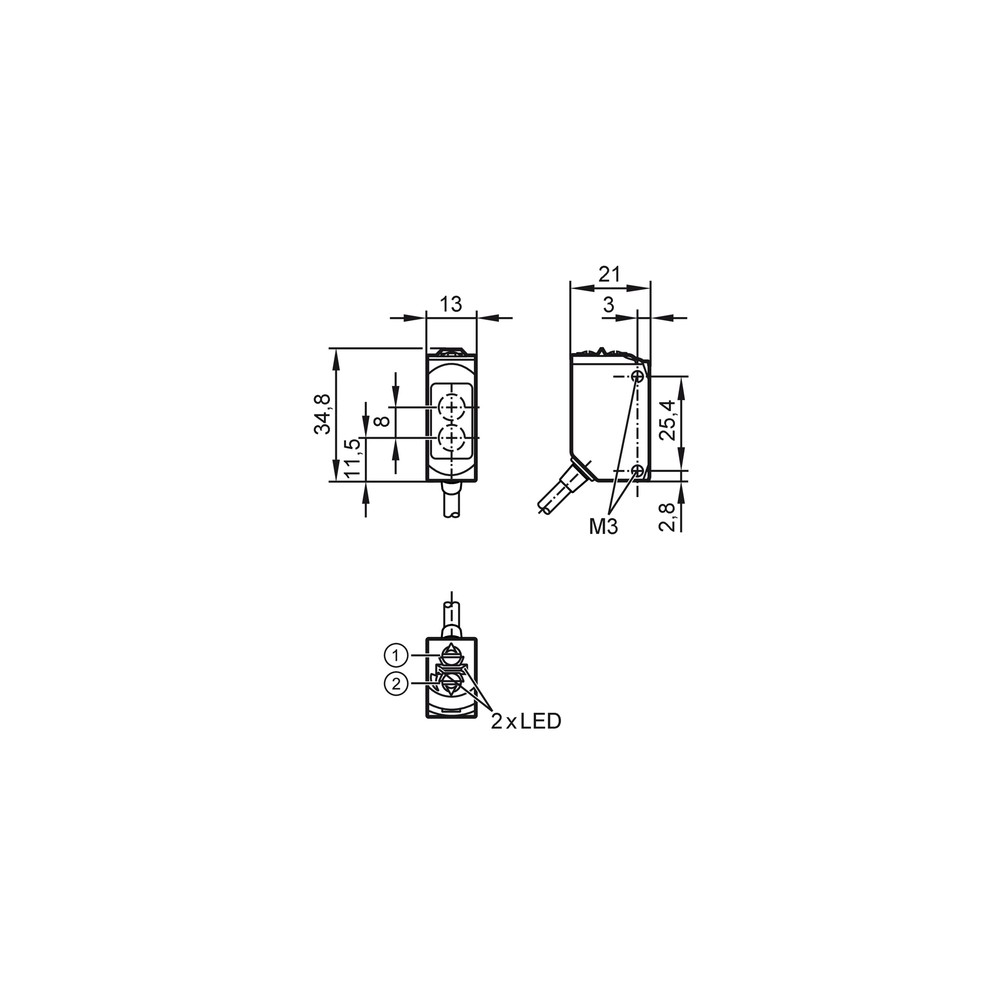

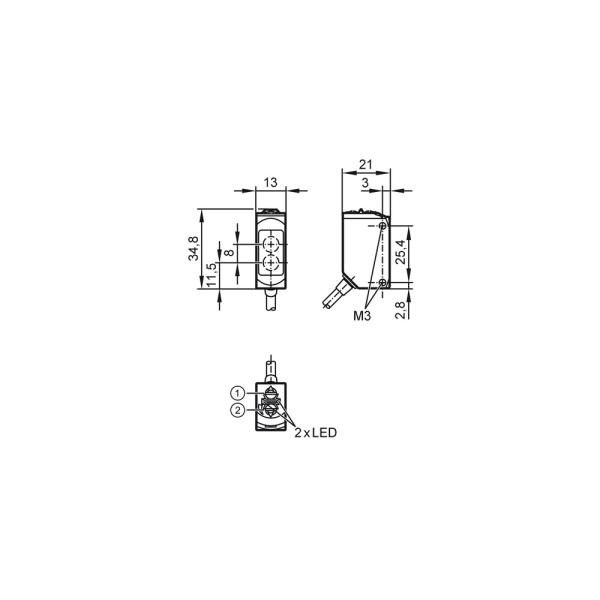

Datasheet Técnico O6T305 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Quais são as principais características técnicas do sensor O6T305?

O O6T305 é um sensor de reflexão difusa com alcance de 500mm, saída NPN e grau de proteção IP69K, otimizado para a indústria alimentícia.

A saída do sensor pode ser configurada?

Sim, ele possui saída de comutação configurável via modo Claro/Escuro (selecionável), permitindo adaptação à lógica de controle do seu PLC.

Posso utilizar este sensor em ambientes de alta higienização?

Este sensor foi projetado especificamente para a indústria alimentícia e de bebidas, utilizando materiais como aço inoxidável 316L, EPDM e PPSU que resistem a processos de lavagem.

Este sensor é indicado para detecção de todos os tipos de materiais?

Não é adequado para detecção de objetos transparentes ou muito pequenos que exigem sensores de barreira com supressão de fundo complexa ou tecnologia laser de precisão absoluta.

O sensor não liga. O que devo verificar?

Verifique a alimentação (10-30V DC) e a polaridade do cabo. Se o LED verde de operação estiver apagado, não há energia no sensor.

Como diagnosticar falhas de detecção com o LED amarelo?

O LED amarelo indica o status de chaveamento. Se o objeto está presente e o LED não acende, verifique o alinhamento óptico ou se a distância está dentro dos 500mm nominais.

Qual a diferença deste modelo para sensores de barreira?

Este modelo (O6T305) utiliza tecnologia de reflexão difusa. Se sua aplicação exige detecção por interrupção de feixe, considere sensores da linha 'Barreira de Luz' da IFM.

Este sensor substitui outros modelos compactos da série O6?

Este é um sensor compacto. Verifique se o espaço disponível comporta as dimensões de 34,8 x 13 x 21 mm e o conector M12 antes da aquisição.

Qual o cuidado na instalação mecânica?

A instalação deve ser feita com torque máximo de 1 Nm para os parafusos de fixação. Certifique-se de que o conector M12 esteja rosqueado corretamente para garantir a vedação IP69K.

Qual a procedência deste sensor?

O produto é fabricado pela IFM Electronic. A intermediação pela Melhor Indústria garante acesso direto ao estoque e suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura que o equipamento suporta limpeza de alta pressão e alta temperatura (80-100 bar, 80°C). (Ref.: EN 60529)

Reflexão Difusa

Princípio onde o emissor e o receptor estão no mesmo corpo e a detecção ocorre pela luz refletida no objeto. (Ref.: Princípio fotoelétrico)

NPN

Tipo de saída de transistor onde o sinal de comutação conecta a carga ao negativo (GND). (Ref.: IEC 61131)

Aço Inoxidável 316L

Liga de aço de alta resistência à corrosão, padrão exigido para contato com produtos químicos de limpeza. (Ref.: DIN EN 1.4404)

Comutação Claro/Escuro

Funcionalidade que permite ao sensor alternar entre ligar a saída com a presença ou ausência de luz refletida. (Ref.: Modo de comutação)
