Sensor de Reflexão Difusa IFM O6T301

Pré-visualizar: O6T301 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia PNP, 500mm, IP69K

O6T301 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia PNP, 500mm, IP69K

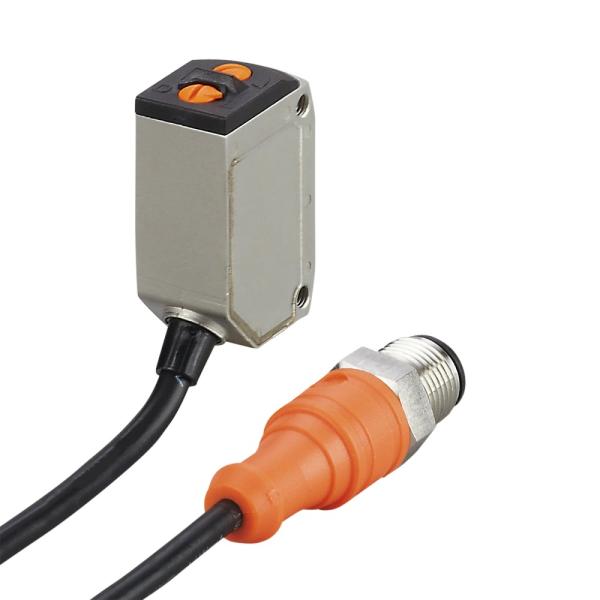

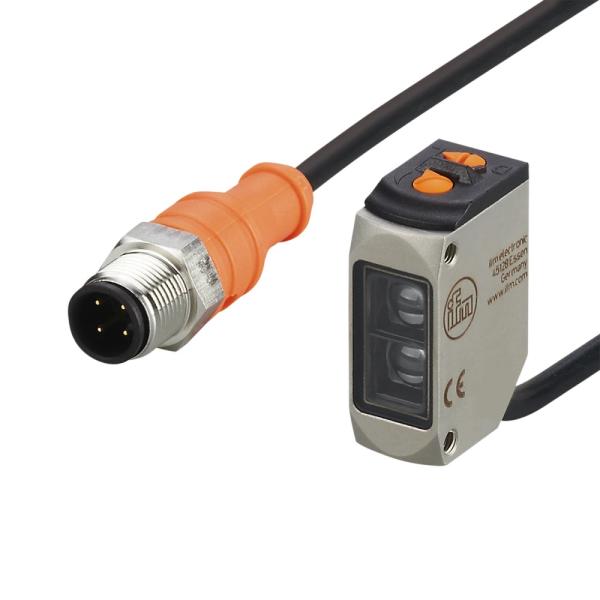

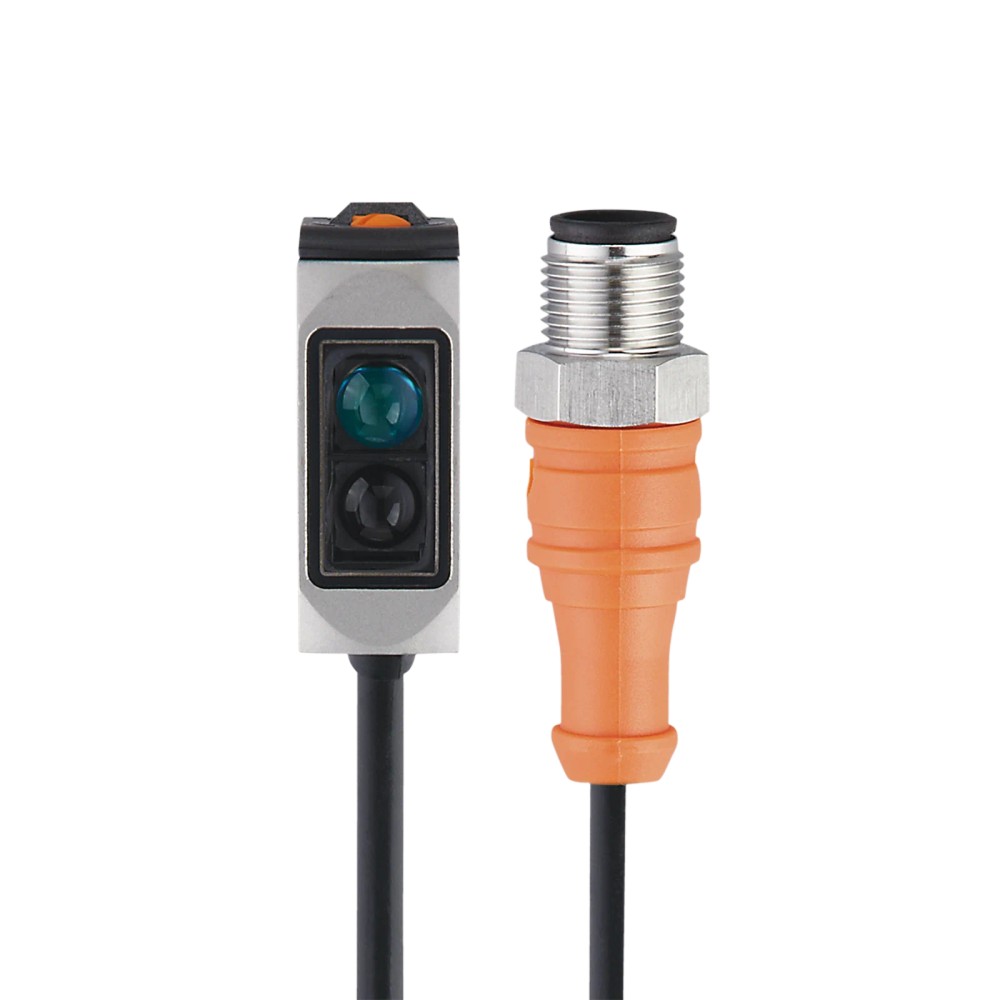

Imagem meramente ilustrativa

R$ 1.463,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6T301
EAN: 4021179273916
NCM do produto: 85365090

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "O6T301 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia PNP, 500mm, IP69K"

Destaques do Produto

Tipo de detecção

Reflexão difusa

Alcance

Ajustável de 100 a 500 mm; alcance informado de 5 a 500 mm na referência especificada

Saída e lógica

PNP; Claro/Escuro selecionável

Alimentação

10 a 30 V DC

Conexão

Cabo PVC de 0,3 m com conexão M12, codificação A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O6T301 IFM – Sensor de Reflexão Difusa IFM para Indústria Alimentícia, PNP, 500 mm, IP69K

O O6T301 é um sensor fotoelétrico de reflexão difusa para detectar objetos em aplicações de automação, incluindo ambientes da indústria alimentícia e de bebidas. Possui saída PNP, luz vermelha e alcance de detecção de 5 a 500 mm, conforme a referência de papel branco indicada pelo fabricante. O modo Claro/Escuro é selecionável e o invólucro apresenta graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de funcionamento	Reflexão difusa
Alcance de detecção	5 a 500 mm; papel branco 200 × 200 mm, 90% de remissão
Saída	PNP; modo Claro/Escuro selecionável
Fonte de luz	Vermelha, comprimento de onda de 633 nm
Tensão de operação	10 a 30 V DC
Frequência de comutação	1000 Hz
Conexão elétrica	Cabo PVC de 0,3 m e conexão M12, codificação A, 4 contatos
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	−25 a 80 °C
Dimensões e massa	34,8 × 13 × 21 mm; 51,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica de objetos em máquinas e processos da indústria alimentícia e de bebidas, conforme a aplicação indicada na ficha.
Instalações com entrada de sensor compatível com saída PNP e alimentação de 10 a 30 V DC.
Aplicações que possam usar reflexão difusa e operar dentro do alcance e das condições ambientais especificadas.

⚠ Considere outro se precisa de:

Aplicações que exijam saída diferente de PNP, se a entrada de controle não aceitar esse tipo de saída.
Instalações com tensão fora da faixa de 10 a 30 V DC ou temperatura ambiente fora de −25 a 80 °C.
Seleção baseada em alcance de 500 mm sem considerar a referência de medição indicada: papel branco de 200 × 200 mm com 90% de remissão.

APLICAÇÕES E USO

Aplicação declarada: detecção de objetos em processos da indústria alimentícia e de bebidas, usando reflexão difusa.
Pode ser considerado para detecção de presença em máquinas quando a distância, a superfície do objeto e a saída PNP forem compatíveis; essa aplicação é uma possibilidade inferida e deve ser validada na máquina.
O alcance de 5 a 500 mm está condicionado à referência de papel branco de 200 × 200 mm com 90% de remissão; valide a distância com o objeto real antes da instalação definitiva.
A operação deve permanecer dentro da faixa ambiental especificada e utilizar alimentação de 10 a 30 V DC.

COMO ESCOLHER

Antes de comprar o O6T301 IFM – Sensor de Reflexão Difusa IFM para Indústria Alimentícia, PNP, 500 mm, IP69K, verifique estes pontos:

Escolha o O6T301 quando

O processo requer um sensor de reflexão difusa com saída PNP, ajuste de alcance de 100 a 500 mm, modo Claro/Escuro selecionável e conexão elétrica conforme especificada.

Verifique antes de selecionar

Confirme o tipo de entrada do controlador, a alimentação disponível, a conexão M12 e a distância real de detecção para o objeto e a superfície presentes na aplicação. O alcance informado depende da referência de papel branco especificada.

Considere outra configuração quando

A instalação exigir outra função elétrica, outro tipo de saída ou um método de detecção diferente de reflexão difusa. A ficha disponível não identifica modelos alternativos; consulte o catálogo IFM para selecionar a variante adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante e modelo	IFM O6T301	Identificação do produto conforme anúncio.
SKU / número de peça	O6T301	Código de identificação do modelo.
GTIN	4021179273916	Identificador comercial informado na ficha.
Tipo de produto	Sensor fotoelétrico de reflexão difusa	Princípio de funcionamento informado pelo fabricante.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação declarada na ficha do produto.

Dados ópticos e faixa de detecção
Fonte de luz	Luz vermelha	Tipo de luz informado para o sensor.
Comprimento de onda	633 nm	Comprimento de onda indicado na ficha.
Alcance	5 a 500 mm	Condição de referência: papel branco de 200 × 200 mm com 90% de remissão.
Alcance de ajuste	100 a 500 mm	Faixa de ajuste indicada na ficha.
Ajuste de alcance	Sim	A ficha informa alcance de detecção ajustável.
Diâmetro máximo da mancha de luz	15 mm	Valor máximo informado para a mancha de luz.
Orientação da lente	Óptica lateral	Orientação declarada na ficha.
Material do protetor frontal	PMMA	Material informado para o protetor frontal.

Dados elétricos e alimentação
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	16 mA a 24 V	Valor informado para a condição de alimentação indicada.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso informado pelo fabricante.
Compatibilidade eletromagnética	EN 60947-5-2	Norma indicada para EMC na ficha do produto.

Saída de comutação
Função elétrica / saída	PNP	Tipo de saída de comutação indicado para o modelo.
Modo de comutação	Claro/Escuro selecionável	A lógica de comutação pode ser selecionada.
Frequência de comutação DC	1000 Hz	Frequência especificada para comutação em DC.
Corrente máxima constante da saída DC	100 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção descrito na ficha.

Conexão elétrica
Cabo	PVC, 0,3 m, 3 × 0,25 mm²	Especificação do cabo integrado informada na ficha.
Conector	1 × M12, codificação A, 4 contatos	Configuração elétrica especificada; consulte o datasheet para a atribuição dos contatos.

Condições ambientais e proteção
Temperatura ambiente	−25 a 80 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; observe as condições de montagem e ensaio do fabricante.
Certificação UL informada	Ta −25 a 40 °C; enclosure type 1; fontes de alimentação Class 2; aprovação UL E006	Condições e identificação UL conforme os dados fornecidos; não substituem a verificação da documentação aplicável à instalação.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato declarado na ficha.
Dimensões	34,8 × 13 × 21 mm	Dimensões informadas para o corpo do sensor.
Materiais do invólucro e vedação	Invólucro: aço inoxidável 1.4404 (316L); vedação: EPDM; plástico: PPSU	Materiais listados nos dados do produto.
Peso	51,2 g	Massa informada no dataset do produto.
Torque máximo de aperto	1 Nm	Valor informado para parafusos; respeite a condição indicada pelo fabricante.

Displays e elementos de operação
Indicador de status de chaveamento	1 LED amarelo	Indicador visual informado na ficha.
Indicador de operação	1 LED verde	Indicador visual informado na ficha.

Dados de confiabilidade
MTTF	910 anos	Valor MTTF informado no dataset; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado na ficha. A saída descrita é de comutação PNP.

Conexões

Elétrica Alimentação de 10 a 30 V DC. Saída de comutação PNP, com modo Claro/Escuro selecionável. Conexão indicada: cabo PVC de 0,3 m, 3 × 0,25 mm², terminando em conexão M12 codificação A com 4 contatos. Verifique a pinagem no datasheet antes de ligar; a ficha resumida não detalha a atribuição dos contatos.

Processo Não se aplica: é um sensor fotoelétrico, sem conexão de processo mecânica especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP e alimentação de 10 a 30 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10 a 30 V DC; confirme também a pinagem e os limites da entrada do controlador.
Aplicação de detecção por reflexão difusa dentro do alcance indicado	✓	O produto é de reflexão difusa e informa alcance de 5 a 500 mm sob a referência de papel branco de 200 × 200 mm com 90% de remissão.
Entrada de controle que exige exclusivamente saída NPN	✗	A saída especificada para este modelo é PNP; a ficha não indica opção NPN.
Alimentação fora de 10 a 30 V DC	✗	A tensão de operação especificada é de 10 a 30 V DC.
Comunicação por protocolo digital como IO-Link	✗	A ficha fornecida não especifica IO-Link nem outro protocolo digital; apresenta saída de comutação PNP.

INSTALAÇÃO

Como instalar o O6T301 IFM – Sensor de Reflexão Difusa IFM para Indústria Alimentícia, PNP, 500 mm, IP69K

Confirme que a função de entrada do controlador é compatível com saída PNP e que a alimentação disponível está entre 10 e 30 V DC.
Consulte o datasheet para identificar a atribuição dos contatos da conexão M12; não determine a pinagem apenas pela codificação do conector.
Fixe o sensor pelas dimensões e pelo desenho dimensional do fabricante, respeitando o torque máximo de aperto informado para parafusos.
Posicione a óptica voltada para a área de detecção e mantenha o objeto dentro do alcance adequado à sua superfície; o alcance de referência usa papel branco especificado pelo fabricante.
Selecione o modo Claro ou Escuro de acordo com a lógica de comutação requerida pela aplicação.
Energize o sensor, observe os indicadores LED de operação e de chaveamento e valide a comutação com o objeto real durante o ciclo de máquina.

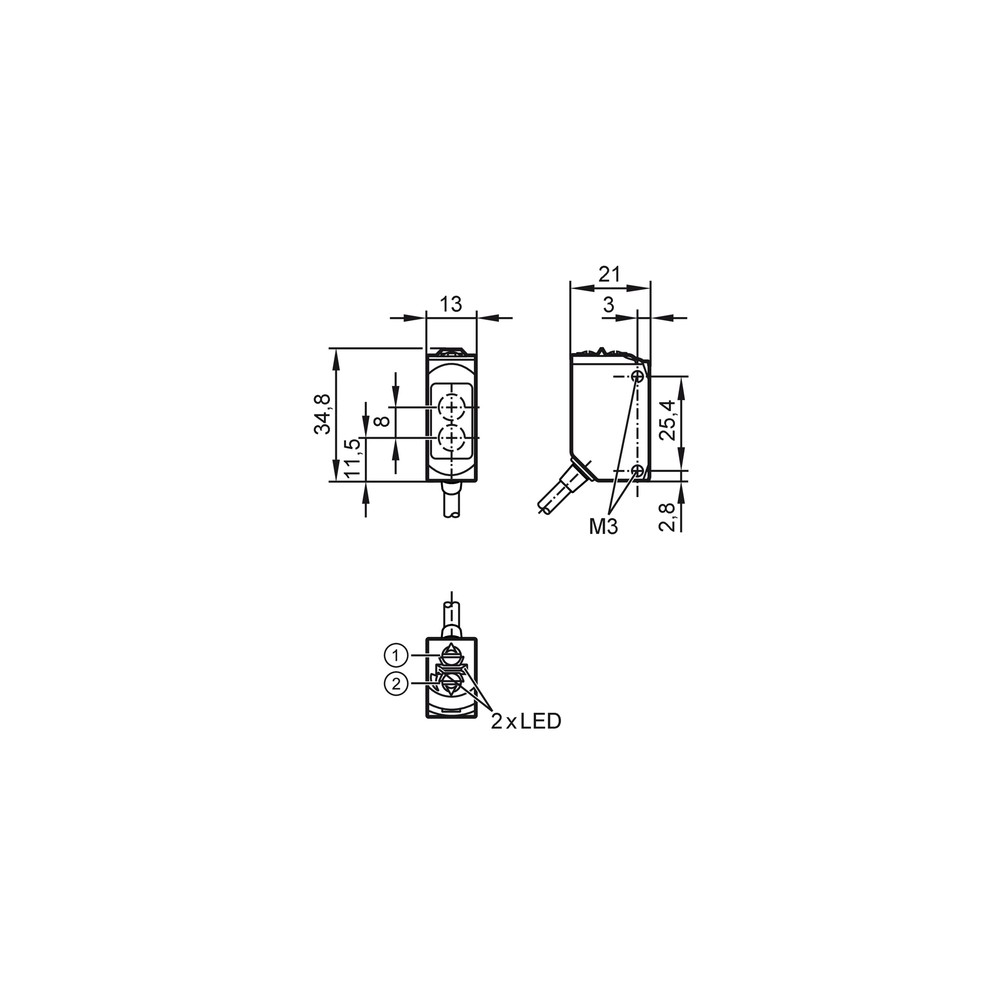

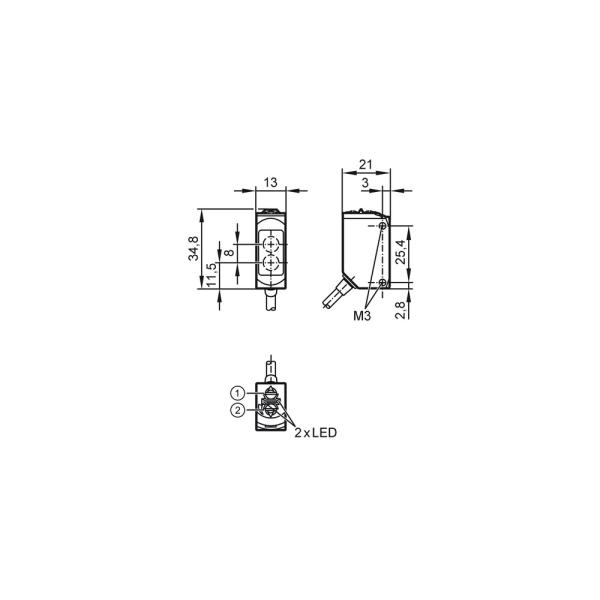

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto está presente.	Alimentação fora da faixa especificada, ligação incompatível com a saída PNP ou objeto fora da condição de detecção.	Meça a alimentação nos terminais, confira a pinagem no datasheet e teste com o objeto real dentro da distância de detecção.
A entrada do controlador permanece ativa ou inativa no estado oposto ao esperado.	Modo Claro/Escuro selecionado de forma diferente da lógica requerida pela aplicação.	Verifique a configuração do modo de comutação e observe o LED amarelo durante a presença e a ausência do objeto.
A detecção varia com a posição ou com o tipo de objeto.	A refletância e a geometria do alvo diferem da condição de referência usada para especificar o alcance.	Repita o teste com o alvo real, ajuste o alcance conforme a faixa indicada e confira o posicionamento da óptica.
O sensor não apresenta indicação de operação.	Ausência de alimentação ou ligação elétrica incorreta, incluindo possível inversão de polaridade.	Confira a tensão de 10 a 30 V DC e a atribuição dos contatos no datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM O6T301 em português (Datasheet) Desenho em escala IFM O6T301 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O6T301 e para que tipo de processo serve?

É um sensor fotoelétrico de reflexão difusa indicado para aplicações da indústria alimentícia e de bebidas. A saída é PNP e o modo de comutação Claro/Escuro é selecionável.

O O6T301 funciona com qualquer entrada de CLP?

Não necessariamente: a entrada precisa ser compatível com saída PNP e a instalação deve respeitar a alimentação de 10 a 30 V DC. Confirme também a pinagem da conexão no datasheet.

Este modelo tem saída NPN ou IO-Link?

A ficha deste O6T301 especifica saída PNP e não informa IO-Link. Se a máquina exigir NPN ou comunicação digital, selecione uma versão cuja ficha declare essa função.

Ele serve para alimentação de 24 V AC?

A ficha especifica operação em 10 a 30 V DC, não 24 V AC. Não conecte a uma alimentação AC com base apenas no valor nominal de tensão.

O sensor detecta qualquer objeto a 500 mm?

Não é possível afirmar isso para qualquer objeto: a referência de alcance é papel branco de 200 × 200 mm com 90% de remissão. Valide o alcance com o material e a geometria reais.

O que verificar se o sensor não detecta o objeto?

Confira primeiro a alimentação, a ligação PNP e a pinagem descrita no datasheet. Em seguida, teste a distância e o alinhamento com o objeto real e observe o indicador de chaveamento.

O que pode causar comutação invertida em relação ao processo?

Uma causa possível é a seleção do modo Claro/Escuro incompatível com a lógica esperada. Verifique a configuração e compare o LED amarelo nos estados com objeto presente e ausente.

Este produto acompanha cabo ou acessórios separados?

A ficha informa cabo PVC de 0,3 m integrado e conexão M12. Não há outros acessórios incluídos especificados nos dados disponíveis.

Como escolher entre este sensor e outro princípio de detecção?

Escolha o O6T301 se reflexão difusa, saída PNP, faixa de alimentação e alcance forem adequados ao processo. Se precisar de outra função elétrica ou tecnologia, consulte a ficha da variante correspondente; não há modelo alternativo especificado aqui.

Como instalar e ajustar o O6T301?

Consulte o desenho dimensional para fixação e o datasheet para a pinagem. Posicione o sensor diante do alvo, selecione Claro/Escuro conforme a lógica da máquina e valide a comutação com o objeto real.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio fotoelétrico em que o sensor detecta a luz refletida pelo próprio objeto.

PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do equipamento conectado.

Modo Claro/Escuro

Seleção da lógica de comutação do sensor conforme a condição de luz recebida.

Grau de proteção IP

Classificação declarada para proteção do invólucro, sujeita às condições de instalação e ensaio aplicáveis.

MTTF

Tempo médio até falha informado como dado de confiabilidade; não equivale a vida útil garantida.
