Sensor de Reflexão Difusa IFM O6T201

Pré-visualizar: O6T201 IFM - Sensor de Reflexão Difusa IFM Detecção de objetos PNP 500mm IP67

O6T201 IFM - Sensor de Reflexão Difusa IFM Detecção de objetos PNP 500mm IP67

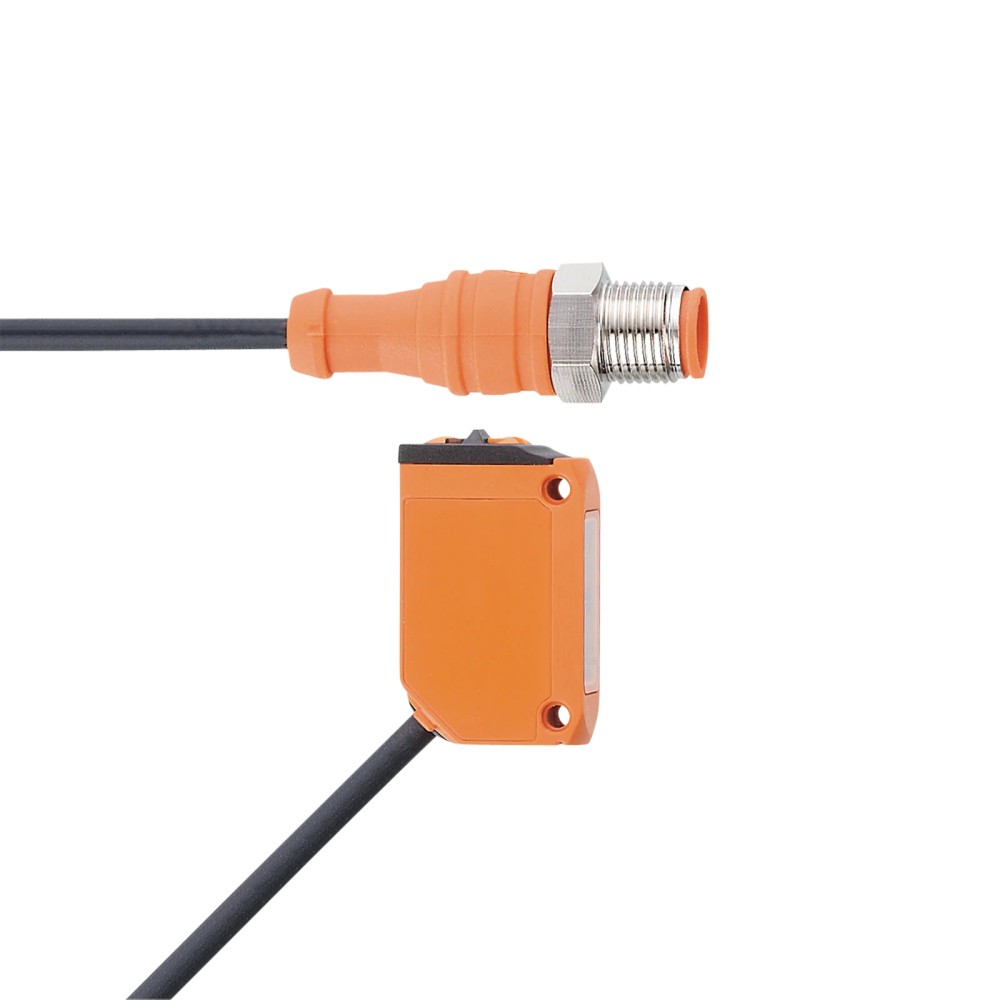

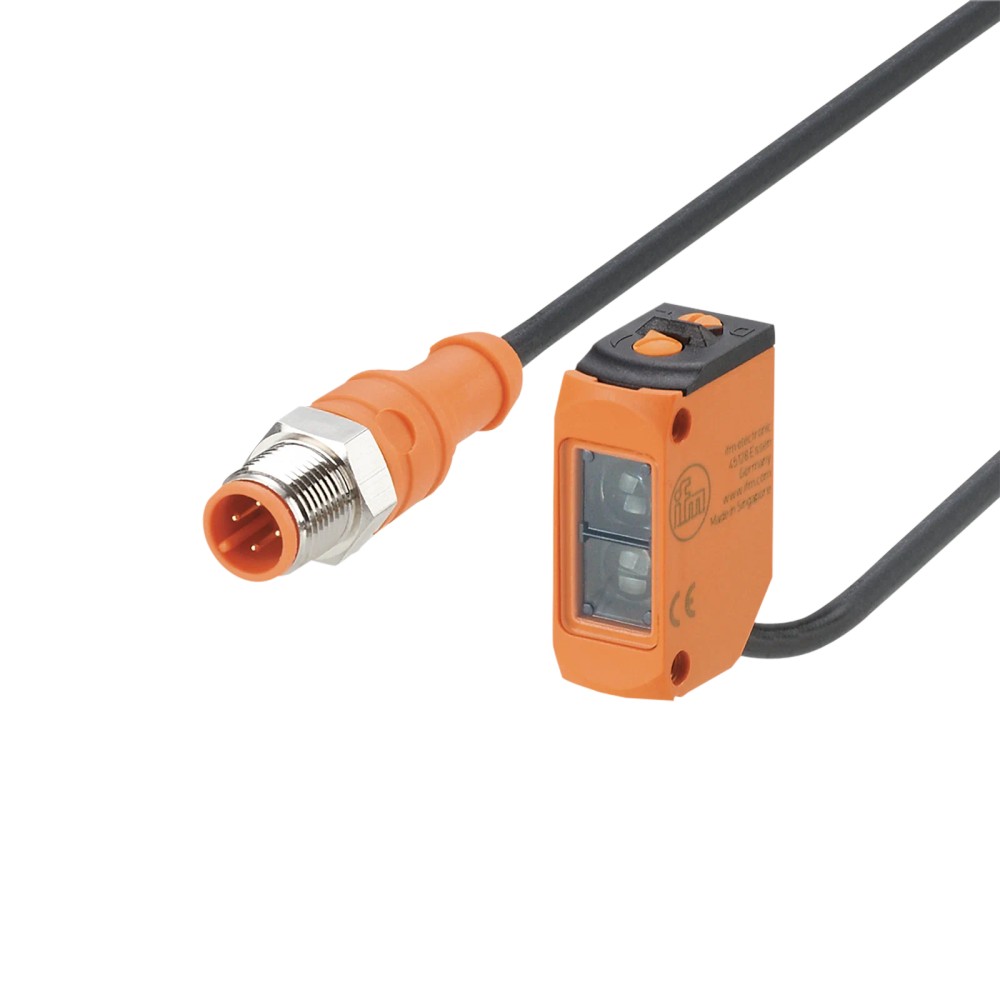

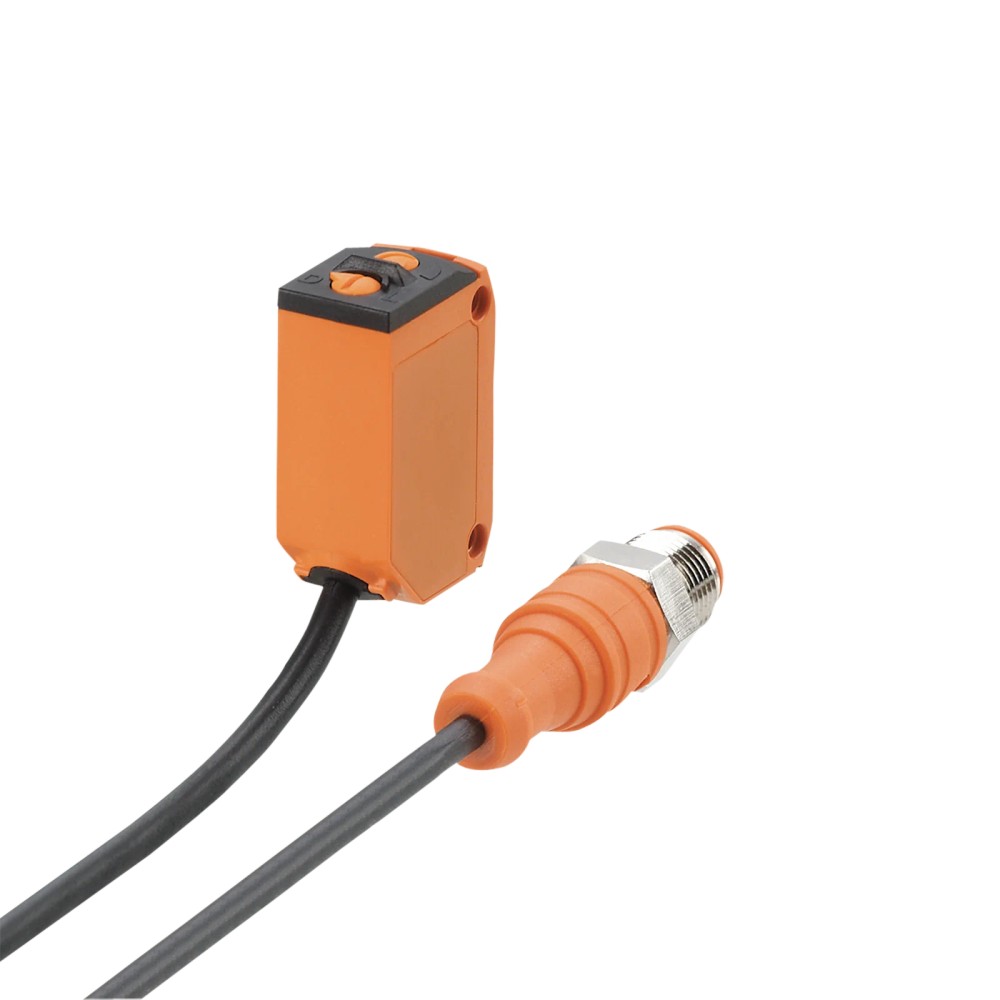

Imagem meramente ilustrativa

R$ 1.035,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6T201
EAN: 4021179279628
NCM do produto: 85365090

Destaques do Produto Tecnologia Reflexão...mais

Fechar menu

Saiba mais sobre: "O6T201 IFM - Sensor de Reflexão Difusa IFM Detecção de objetos PNP 500mm IP67"

Destaques do Produto

Tecnologia

Reflexão Difusa

Alcance Máximo

500 mm

Saída

PNP

Conexão

M12

Grau de Proteção

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O6T201 IFM - Sensor de Reflexão Difusa PNP 500mm IP67

O O6T201 da IFM é um sensor de reflexão difusa de alta precisão projetado para detecção de objetos em linhas industriais. Com alcance de 500mm e saída PNP, ele oferece operação flexível através do modo claro/escuro selecionável. Sua robustez é garantida pela certificação IP67 e conexão via cabo PUR, ideal para ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	O6T201
Tipo de Sensor	Reflexão Difusa
Alcance	500 mm
Saída	PNP
Conexão	Cabo 0,3m com M12
Proteção	IP 65, IP 67
Fonte de Luz	Luz vermelha

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças em esteiras transportadoras.
Contagem de objetos em linhas de montagem.
Posicionamento de itens em processos industriais automatizados.

⚠ Considere outro se precisa de:

Superfícies altamente reflexivas próximas ao objeto de detecção.
Locais com excesso de partículas em suspensão que possam obstruir a luz vermelha.
Aplicações que exigem alcance superior a 500mm.

APLICAÇÕES E USO

Monitoramento de presença em esteiras transportadoras.
Detecção de embalagens e produtos em linhas de envase.
Contagem de unidades em processos de embalagem final.
Automação de dispositivos de manuseio de peças.

COMO ESCOLHER

Antes de comprar o O6T201 IFM - Sensor de Reflexão Difusa PNP 500mm IP67, verifique estes pontos:

Quando utilizar o O6T201

Ideal para aplicações onde o espaço é restrito e é necessária uma solução de sensor reflexivo que alcance até 500mm com saída PNP padrão industrial.

Quando buscar alternativas

Se a aplicação exigir alcances superiores a 500mm ou se o ambiente possuir variações extremas de cor e brilho que exijam supressão de fundo avançada, modelos de barreira ou sensores laser podem ser mais adequados.

ESPECIFICAÇÕES TÉCNICAS

Dados ópticos
Tipo de sensor	Reflexão difusa	Princípio de operação óptica
Fonte de luz	Luz vermelha	Tipo de emissão luminosa para detecção

Dados elétricos
Saída de comutação	PNP	Lógica de saída elétrica
Modo de comutação	Claro/Escuro selecionável	Flexibilidade de operação de saída

Faixa de medição
Alcance	500 mm	Distância nominal de detecção

Dados mecânicos
Conexão	0,3 m PUR-cabo, M12	Interface de hardware
Grau de proteção	IP 65, IP 67	Vedação contra agentes externos

COMPATIBILIDADE

Comunicação

• Sinal discreto (PNP)

Conexões

Elétrica 0,3 m PUR-cabo com conector M12

Processo Montagem por suporte lateral

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com umidade ou poeira IP67	✓	O sensor possui proteção IP67, sendo robusto contra poeira e imersão temporária.
Necessidade de detecção de alta precisão de objetos pequenos	✗	Sensores de reflexão difusa dependem do reflexo da luz; objetos muito pequenos podem não retornar luz suficiente.
Sistemas de controle baseados em CLP com entradas PNP	✓	A saída PNP é compatível com entradas digitais de CLPs padrão industrial.

INSTALAÇÃO

Como instalar o O6T201 IFM - Sensor de Reflexão Difusa PNP 500mm IP67

Fixar o sensor utilizando suporte compatível, garantindo que a lente fique perpendicular ao objeto.
Verificar se a distância até o alvo não ultrapassa os 500mm nominais.
Conectar o conector M12 ao cabo de controle do painel de automação.
Realizar a conexão elétrica seguindo o diagrama de pinagem do datasheet.
Ajustar o modo de comutação (Claro/Escuro) conforme a necessidade do sistema.
Executar o teste de detecção para validar o acionamento da saída PNP.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falsos positivos ou falha na detecção de objetos.	Acúmulo de poeira ou sujeira na face óptica.	Limpar a lente com um pano macio e verificar se o LED de estado normaliza.
Sensor não ativa com a presença do objeto alvo.	Desalinhamento do feixe com o objeto.	Reajustar a posição do sensor em relação ao alvo e validar o feixe de luz.
LED de status piscando ou desativado permanentemente.	Curto-circuito ou sobrecarga na saída PNP.	Verificar a carga conectada à saída e medir a tensão no conector M12.
Intermitência no sinal de saída do sensor.	Dano ao cabo de conexão PUR.	Realizar teste de continuidade no cabo de 0,3 metros.

DOCUMENTAÇÃO TÉCNICA

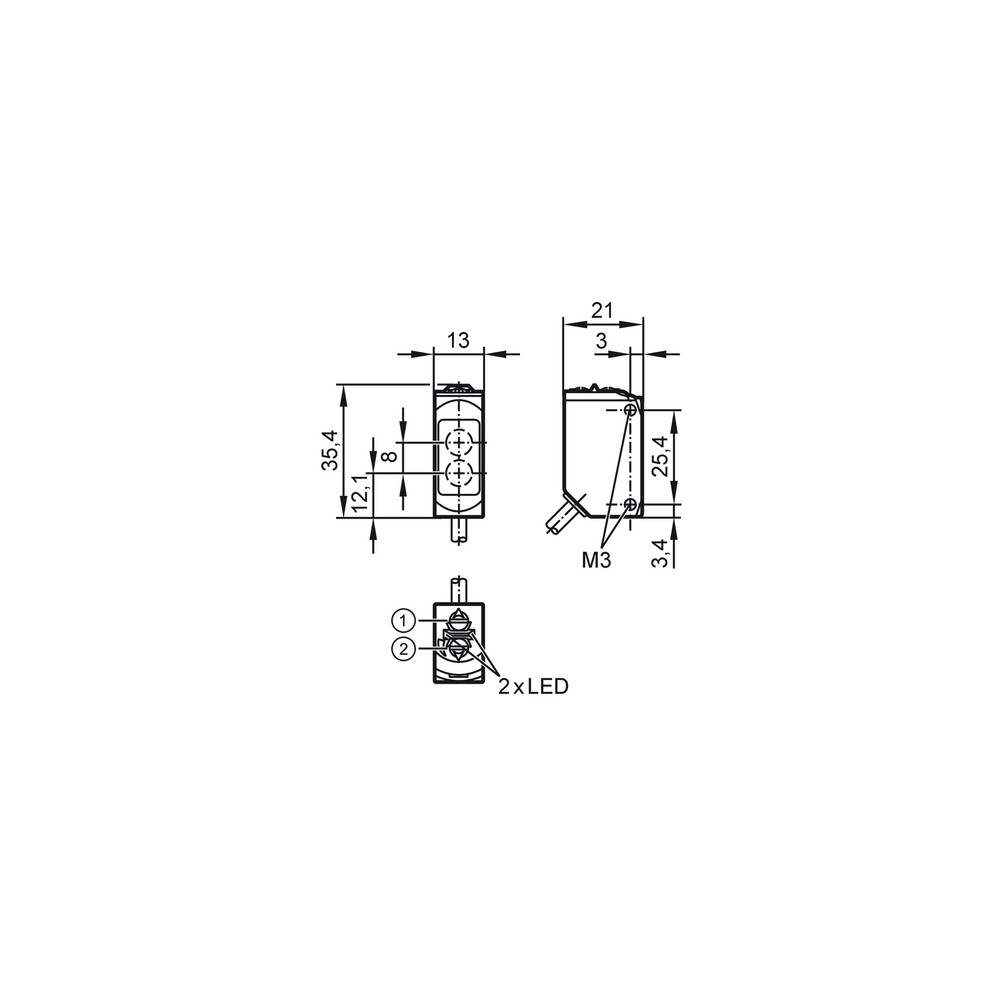

Datasheet Técnico O6T201 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor O6T201 da IFM?

O sensor O6T201 é um dispositivo fotoelétrico de reflexão difusa projetado para a detecção de objetos em automação industrial, operando com luz vermelha e saída PNP com alcance de até 500mm.

O que acompanha este produto?

Este sensor acompanha o cabo PUR fixo de 0,3 metros com conector M12, pronto para integração em sistemas de automação que utilizam padrão PNP.

Para que tipo de detecção este sensor não é indicado?

Não é adequado para ambientes onde a detecção exige supressão de fundo complexa ou para superfícies que não refletem luz vermelha de forma consistente.

Existem restrições de ambiente para o uso deste sensor?

Não utilize em ambientes com temperaturas ou pressões que excedam os limites estabelecidos no datasheet, pois isso comprometerá a vedação IP67.

O que fazer se o sensor não estiver comutando?

O sintoma de 'falha de comutação' pode ser causado por desalinhamento ou sujeira na lente; verifique o status do LED indicador e a limpeza da face óptica.

Por que a saída de comutação está instável?

Uma saída instável geralmente indica queda de tensão ou curto-circuito na carga; verifique a continuidade do cabo PUR e a integridade do conector M12.

Devo escolher este sensor ou um modelo de barreira?

O O6T201 é uma solução integrada de corpo compacto para detecção de reflexão difusa, sendo mais versátil para espaços reduzidos do que sensores de barreira que exigem emissor e receptor separados.

Como decidir entre este modelo e outros da linha O6?

A escolha entre modelos similares depende da distância do alvo e da natureza do objeto; o O6T201 é otimizado para alcances de até 500mm.

Quais os cuidados na instalação do sensor?

A instalação requer alinhamento preciso com o objeto alvo e fixação firme do suporte para evitar vibrações que alterem o feixe de luz.

Qual a procedência deste componente?

A origem é garantida pela fabricação da IFM, sendo o faturamento realizado diretamente pela IFM Electronic Ltda. no Brasil.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação onde o sensor fornece uma tensão positiva (V+) quando o objeto é detectado. (Ref.: Saída de comutação)

Reflexão Difusa

Princípio onde o emissor e o receptor estão no mesmo corpo e o objeto reflete a luz de volta ao sensor. (Ref.: Tipo de sensor)

Grau de Proteção IP67

Norma técnica que garante total proteção contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

PUR (Poliuretano)

Material de alta resistência utilizado no revestimento do cabo para suportar ambientes industriais severos. (Ref.: Conexão)

Modo Claro/Escuro

Função que permite configurar se a saída será ativada ou desativada na presença de um objeto. (Ref.: Modo de comutação)
