Transmissor Fotoelétrico IFM O6S701

Pré-visualizar: O6S701 IFM - Transmissor Fotoelétrico Barreira Máquinas-ferramentas IO-Link Laser 15m

O6S701 IFM - Transmissor Fotoelétrico Barreira Máquinas-ferramentas IO-Link Laser 15m

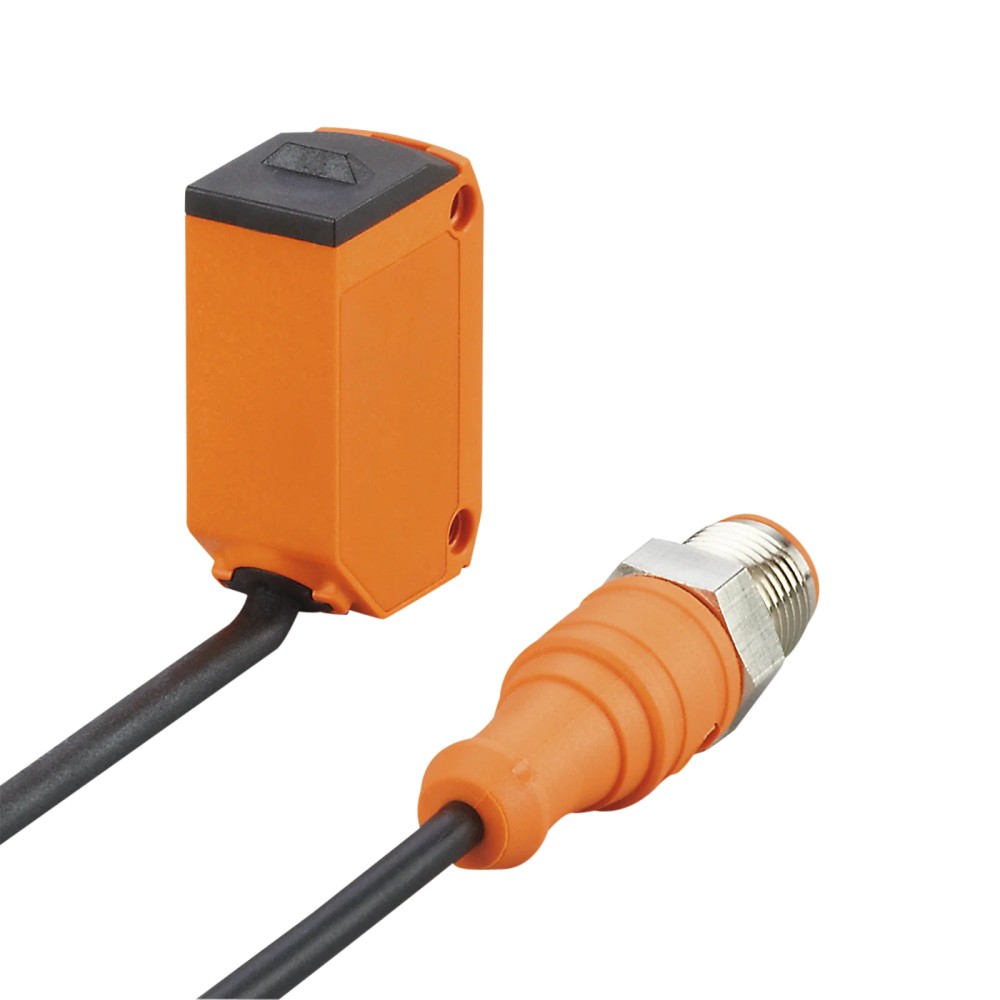

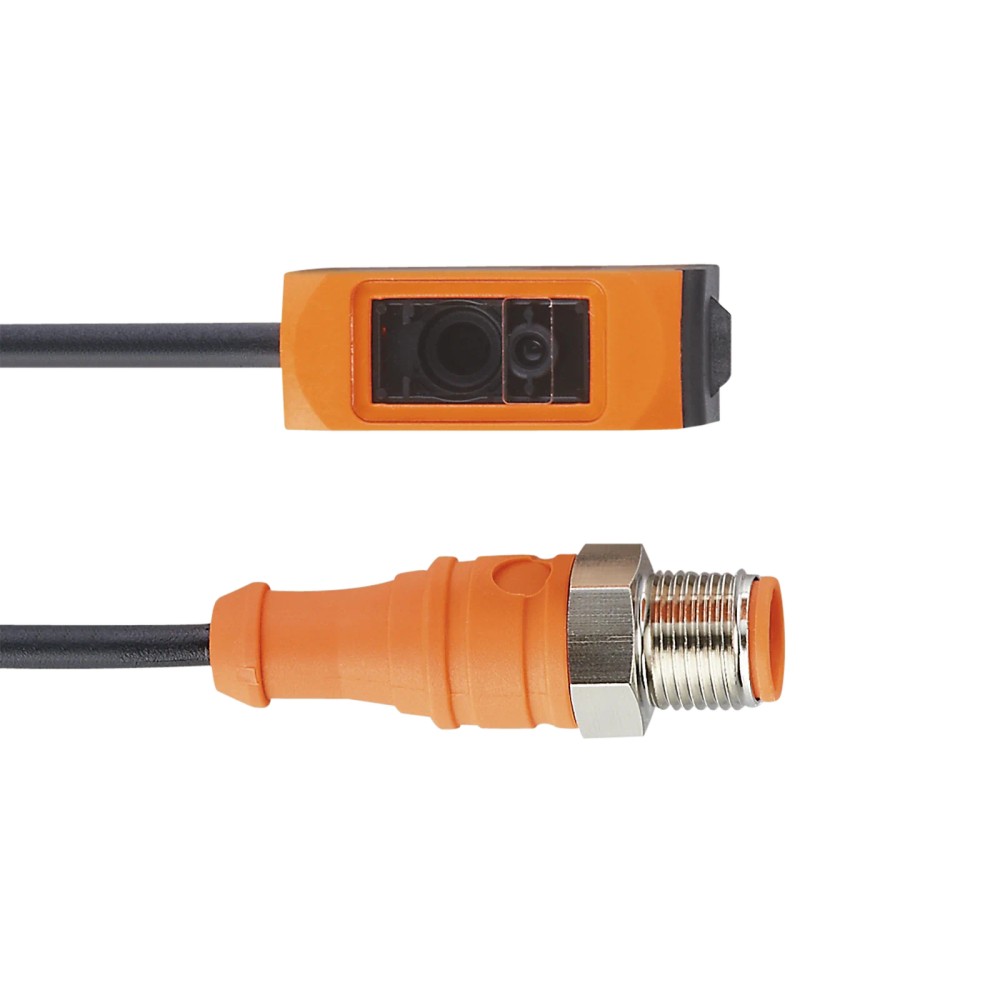

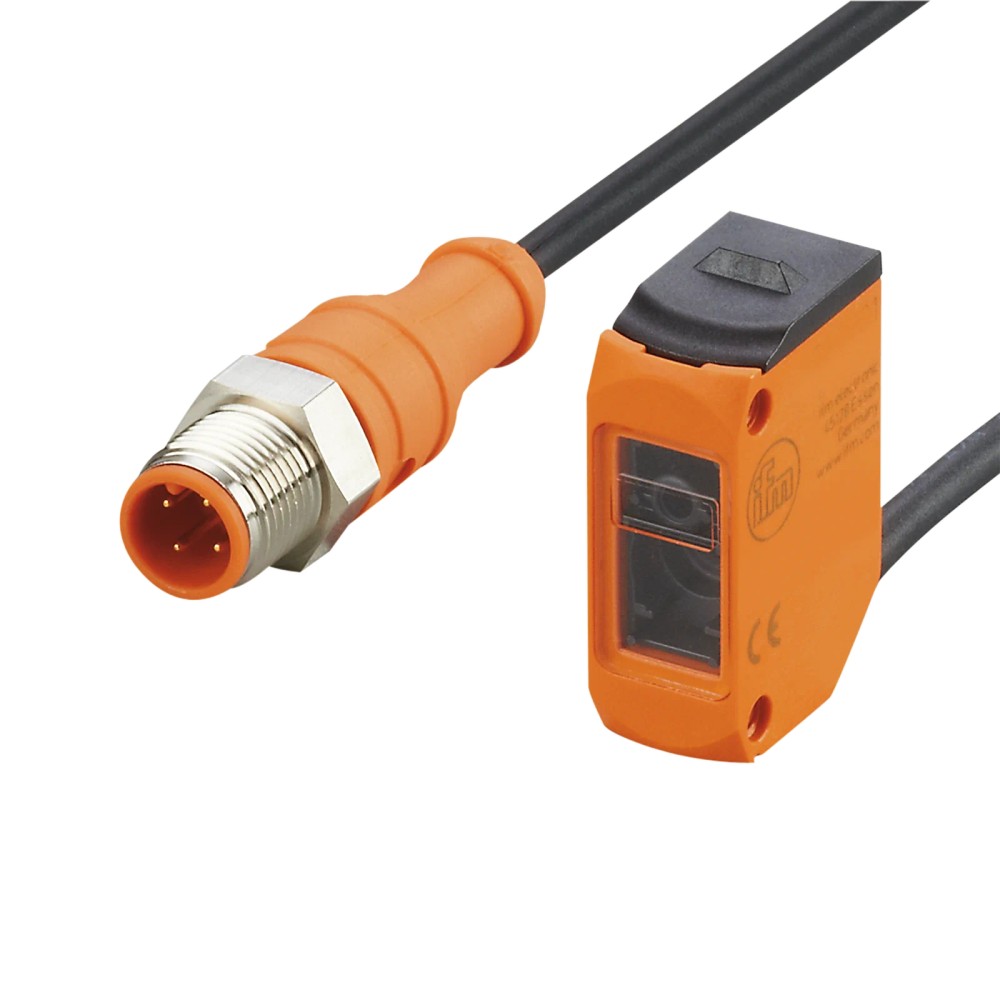

Imagem meramente ilustrativa

R$ 1.715,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6S701
EAN: 4021179313940
NCM do produto: 85365090

Destaques do Produto Tipo Transmissor...mais

Fechar menu

Saiba mais sobre: "O6S701 IFM - Transmissor Fotoelétrico Barreira Máquinas-ferramentas IO-Link Laser 15m"

Destaques do Produto

Tipo

Transmissor fotoelétrico por barreira

Alcance

Até 15 m

Interface

IO-Link 1.1 e modo SIO

Alimentação

10–30 V DC

Conexão

Cabo PUR de 0,3 m com conector M12 A, 4 contatos

Proteção

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor Fotoelétrico por Barreira IFM O6S701 com IO-Link, laser classe 1, alcance de até 15 m

O IFM O6S701 é um transmissor fotoelétrico por barreira para aplicações de detecção, indicado pelo fabricante para a indústria de máquinas-ferramentas. Opera com luz vermelha laser classe 1 e alcance máximo especificado de 15 m. Possui comunicação IO-Link, conexão elétrica por cabo de 0,3 m com conector M12 e proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de funcionamento	Fotoelétrico por barreira; transmissor
Alcance máximo	15 m
Fonte de luz	Luz vermelha, laser classe 1; 650 nm
Comunicação	IO-Link 1.1; modo SIO disponível
Alimentação	10–30 V DC
Conexão elétrica	Cabo PUR de 0,3 m e conector M12, codificação A, 4 contatos
Grau de proteção	IP65 e IP67
Temperatura ambiente	−10 a 60 °C
Dimensões	35,4 × 13 × 21 mm
Objeto mínimo reconhecível	7 mm a 15 m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção fotoelétrica por barreira na indústria de máquinas-ferramentas, conforme indicação do fabricante.
Instalações em que a distância de detecção requerida seja de até 15 m e o objeto a reconhecer seja compatível com o limite especificado de 7 mm a 15 m.
Sistemas que utilizem IO-Link 1.1 ou operação SIO, com alimentação DC entre 10 e 30 V.

⚠ Considere outro se precisa de:

Não selecione quando o projeto exigir alcance superior a 15 m ou reconhecimento de objeto menor que o limite especificado de 7 mm na distância de 15 m.
Não use como receptor de barreira: a ficha identifica o O6S701 como transmissor.
Não presuma compatibilidade com qualquer mestre IO-Link, pinagem ou cabo apenas pelo padrão M12; confirme a classe de porta exigida e a ligação no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pelo fabricante: detecção fotoelétrica por barreira na indústria de máquinas-ferramentas. O produto é identificado como transmissor; confirme o receptor associado e o alinhamento do conjunto no projeto.
Possibilidade de aplicação condicionada: detecção em uma instalação que necessite de distância de até 15 m, desde que o conjunto óptico, o objeto e as condições reais atendam aos limites do datasheet. A ficha informa objeto mínimo de 7 mm a 15 m.
A instalação pode operar em ambiente entre −10 e 60 °C e com proteção IP65/IP67, respeitadas as condições de montagem e conexão do fabricante. A ficha não especifica compatibilidade com fluidos, agentes de limpeza ou condições particulares de contaminação.

COMO ESCOLHER

Antes de comprar o Transmissor Fotoelétrico por Barreira IFM O6S701 com IO-Link, laser classe 1, alcance de até 15 m, verifique estes pontos:

Escolha o O6S701 quando

A aplicação exigir um transmissor fotoelétrico por barreira, com distância de até 15 m, alimentação de 10–30 V DC e comunicação IO-Link 1.1 ou modo SIO. A ficha indica uso na indústria de máquinas-ferramentas.

Avalie outra configuração quando

O sistema exigir alcance acima de 15 m, objeto menor que 7 mm na distância de 15 m ou um receptor em vez de um transmissor. Verifique no datasheet do fabricante os requisitos do receptor e do conjunto de barreira; esses dados não estão especificados aqui.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O6S701	Código do produto e part number.
Marca	IFM	Fabricante indicado para o produto.
Tipo de produto	Transmissor fotoelétrico por barreira	Função e princípio de detecção informados na ficha.
Aplicação indicada	Indústria de máquinas-ferramentas	Aplicação explicitamente indicada pelo fabricante.
Formato do invólucro	Retangular	Geometria do corpo do sensor.

Dados ópticos
Tipo de luz	Luz vermelha	Fonte de luz indicada para o sensor.
Classe do laser	1	Classificação de proteção do laser informada na ficha.
Comprimento de onda	650 nm	Parâmetro da emissão luminosa.
Alcance de detecção	< 15 m; alcance máximo anunciado: 15 m	Limite de alcance especificado; considerar o conjunto transmissor-receptor e as condições da aplicação.
Menor objeto reconhecível	7 mm a 15 m	Referência de detecção indicada para a distância de 15 m.
Diâmetro máximo da mancha de luz	35 mm	Valor informado para a faixa máxima.
Dimensões da mancha de luz	À faixa máxima	A ficha relaciona a dimensão da mancha à faixa máxima, sem outro valor separado.
Orientação da lente	Óptica lateral	Orientação óptica indicada na ficha.

Dados elétricos
Tensão de operação	10–30 V DC	Faixa de alimentação de operação.
Consumo de corrente	10 mA a 24 V	Consumo informado para a tensão de referência de 24 V.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética declarada.

Interfaces e dados de processo
Interface de comunicação	IO-Link	Interface de comunicação do dispositivo.
Revisão IO-Link	1.1	Revisão informada para a interface.
Modo SIO	Sim	Operação SIO indicada como disponível.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação IO-Link.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor (identificação e diagnóstico do dispositivo)	Perfil informado para identificação e diagnóstico.
Classe de porta do mestre exigida	A	Requisito de compatibilidade da porta do mestre IO-Link.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência IO-Link informados.
Tempo mínimo do ciclo do processo	2,5 ms	Valor mínimo indicado para o ciclo do processo.
Dados do processo IO-Link	Valor do processo: 8 bits; estado do dispositivo: 4 bits	Comprimento dos dados de processo informado.
Funções IO-Link acíclicas	Indicação específica da aplicação; contador de horas de operação; contador de ciclos de comutação	Dados e funções acíclicas disponíveis conforme a ficha.
Device ID suportado	Default: 523	Identificador informado para a configuração padrão.

Conexão elétrica
Cabo	PUR preto, 0,3 m, Ø 3,7 mm, 3 × 0,25 mm²	Comprimento, material, diâmetro e seção informados para o cabo.
Conector	1 × M12, codificação A, 4 contatos	Tipo de conexão elétrica especificado.

Condições ambientais e proteção
Grau de proteção	IP65 e IP67	Classificações de proteção declaradas; respeite as condições de montagem e conexão do fabricante.
Temperatura ambiente	−10 a 60 °C	Faixa de operação informada.
Dados UL de temperatura	Ta: −25 a 50 °C	Condição declarada na informação de certificação UL; não substitui a faixa ambiente indicada para operação.
Invólucro UL	Type 1	Classificação declarada na informação de certificação UL.
Fonte de alimentação UL	Class 2	Requisito declarado na informação de certificação UL.

Dados mecânicos e materiais
Dimensões	35,4 × 13 × 21 mm	Dimensões externas informadas.
Peso	33,2 g	Massa informada para o produto.
Material do invólucro	ABS laranja	Material e cor declarados para o corpo.
Parte superior do invólucro	PPSU preto	Material e cor declarados para a parte superior.
Vedação	EPDM	Material de vedação informado.
Protetor frontal	PMMA	Material indicado para o protetor frontal.
Torque máximo de aperto	0,5 Nm	Limite informado para os parafusos.

Displays e elementos de operação
Indicação de operação	1 LED verde	Indicador luminoso informado para o estado de operação.

Tempos e confiabilidade
MTTF	697 anos	Valor de MTTF informado na ficha; não equivale a uma garantia de vida útil do produto.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão IEC 61131-9; perfil SSP 0 Generic Profiled Sensor.

• Modo SIO disponível.

• Transferência IO-Link COM2, 38,4 kBaud; classe de porta do mestre exigida: A.

• Dados de processo IO-Link: valor do processo de 8 bits e estado do dispositivo de 4 bits.

Conexões

Elétrica Alimentação de 10–30 V DC. Cabo PUR preto de 0,3 m, Ø 3,7 mm, 3 × 0,25 mm², terminado em conector M12 com codificação A e 4 contatos. A ficha informa proteção contra inversão de polaridade. Consulte o datasheet para a atribuição de pinos antes da ligação.

Processo Sem conexão de processo mecânica informada; é um sensor fotoelétrico. A detecção por barreira requer posicionamento do transmissor em relação ao receptor compatível do sistema, cuja referência não está identificada nesta ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Mestre IO-Link com porta classe A e suporte a IO-Link 1.1	✓	A ficha especifica IO-Link 1.1 e classe de porta do mestre exigida A; confirme configuração e pinagem no datasheet.
Controlador que utilize a operação SIO	✓	O modo SIO está indicado como disponível.
Alimentação DC entre 10 e 30 V	✓	A faixa de tensão de operação especificada é 10–30 V DC.
Aplicação com distância de detecção superior a 15 m	✗	O alcance máximo informado é 15 m.
Aplicação que requer o componente receptor da barreira	✗	O O6S701 está identificado como transmissor, não como receptor.
Instalação que exige objeto reconhecível menor que 7 mm a 15 m	✗	O menor objeto reconhecível informado é 7 mm na distância de 15 m.

INSTALAÇÃO

Como instalar o Transmissor Fotoelétrico por Barreira IFM O6S701 com IO-Link, laser classe 1, alcance de até 15 m

Confirme que a função requerida é de transmissor fotoelétrico por barreira e verifique a seleção do receptor correspondente no projeto.
Verifique a distância de detecção, o tamanho do objeto e as condições ambientais frente aos limites especificados no datasheet.
Fixe o sensor usando os pontos de montagem previstos e não exceda o torque máximo de 0,5 Nm para os parafusos.
Posicione e alinhe o transmissor com o receptor do conjunto, consultando as instruções do fabricante para o modelo receptor utilizado.
Conecte o M12 codificado A e faça a ligação elétrica conforme a pinagem do datasheet; confira alimentação DC de 10–30 V e, se utilizar IO-Link, mestre com porta classe A.
Energize o conjunto e verifique o indicador LED verde e a comunicação ou operação SIO conforme a configuração do sistema.

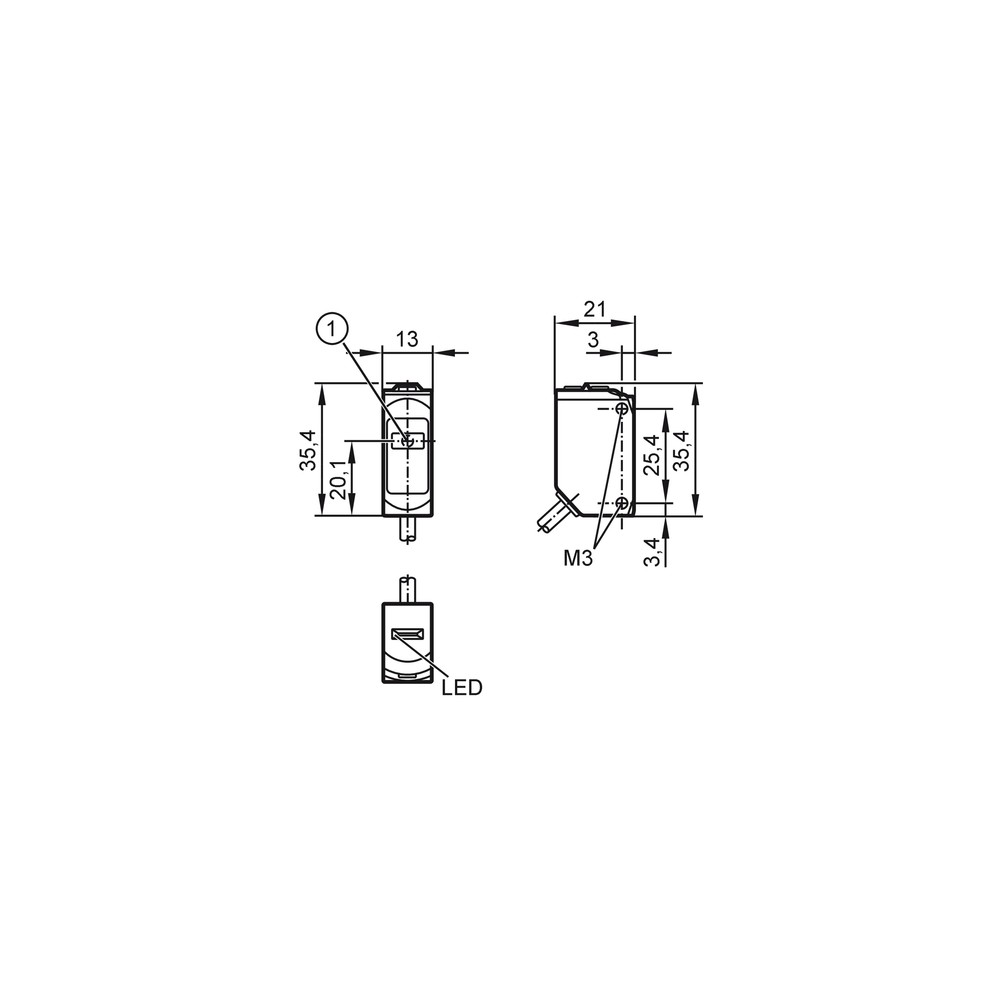

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não detecta a interrupção do feixe.	Transmissor e receptor podem estar desalinhados ou a distância pode exceder o alcance especificado.	Confira o alinhamento óptico do conjunto e meça a distância entre os componentes; compare com o limite de 15 m.
O objeto não é reconhecido de forma consistente na distância de trabalho.	O objeto pode estar abaixo do menor tamanho reconhecível informado para a distância de 15 m, ou fora das condições ópticas da aplicação.	Compare o tamanho do objeto e a distância real com o dado de 7 mm a 15 m e consulte as condições de aplicação no datasheet.
O sensor não inicia ou a comunicação não é estabelecida.	Alimentação fora da faixa especificada, ligação incorreta ou incompatibilidade da porta IO-Link.	Meça a alimentação nos terminais e confirme a pinagem no datasheet; para IO-Link, verifique revisão 1.1 e porta classe A.
Há falha de funcionamento após a instalação em ambiente úmido ou após limpeza.	Conexão ou montagem pode não estar mantendo as condições necessárias à proteção IP especificada.	Inspecione o conector M12, o estado da montagem e eventuais danos; confirme os procedimentos e limites ambientais no manual/datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM O6S701 em português (Datasheet) Desenho em escala IFM O6S701 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O6S701 e para que serve?

É um transmissor fotoelétrico por barreira indicado para aplicações na indústria de máquinas-ferramentas. Integra IO-Link e também permite operação em modo SIO.

O que acompanha o produto?

A ficha informa o sensor com cabo PUR de 0,3 m e conector M12. Não há informação de acessórios adicionais incluídos.

O O6S701 serve para detectar a mais de 15 metros?

Não: o alcance máximo informado é 15 m. Para distâncias superiores, selecione uma solução cujo datasheet especifique o alcance requerido.

Posso usar o O6S701 como receptor ou para reconhecer objetos menores que 7 mm a 15 m?

Não como receptor: este modelo está especificado como transmissor. A ficha também estabelece 7 mm como menor objeto reconhecível a 15 m; para outro limite, valide a aplicação com o fabricante.

O sensor está alimentado, mas não detecta; o que verifico antes de trocar?

Verifique primeiro alinhamento entre transmissor e receptor, distância do conjunto e dimensão do objeto. Compare os valores com os limites do datasheet.

O IO-Link não comunica; qual é a causa provável?

Confira a pinagem, a alimentação e se o mestre utiliza porta classe A compatível com IO-Link 1.1. O dispositivo também admite modo SIO, que pode ajudar a separar uma falha de comunicação de uma falha de alimentação ou ligação.

Devo comprar só o O6S701 ou um kit completo de barreira?

O O6S701 é o transmissor e a ficha não informa um kit nem identifica o receptor correspondente. Se a instalação exigir o conjunto de barreira, confirme separadamente a referência compatível do receptor com a IFM.

Quando escolher este transmissor em vez de outro sensor fotoelétrico?

Escolha-o quando o projeto exigir um transmissor por barreira com alcance de até 15 m e interface IO-Link 1.1 ou modo SIO. Se precisar de receptor, alcance maior ou limite de objeto diferente, compare com a ficha técnica da alternativa.

Como devo instalar e alinhar o O6S701?

Fixe o sensor sem ultrapassar 0,5 Nm nos parafusos e alinhe-o com o receptor do conjunto. Consulte o datasheet para pinagem e instruções específicas da instalação.

Qual conector e qual mestre IO-Link são necessários?

A conexão é um M12 codificado A, com 4 contatos, e o mestre IO-Link deve ter porta classe A. Confirme a pinagem no datasheet antes de energizar.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica

Princípio de detecção em que o transmissor emite luz em direção a um receptor; a ficha identifica este modelo como transmissor. (Ref.: princípio de funcionamento: sensores fotoelétricos por barreira)

IO-Link

Interface de comunicação para troca de dados do sensor com um mestre compatível. (Ref.: revisão IO-Link 1.1; IEC 61131-9)

Modo SIO

Modo de operação indicado como disponível além da comunicação IO-Link. (Ref.: modo SIO: sim)

Classe de laser 1

Classificação indicada para a fonte laser do dispositivo. (Ref.: classe de proteção do laser: 1)

Grau de proteção IP

Classificação de proteção do invólucro conforme a ficha do produto. (Ref.: IP65 e IP67)
