Transmissor Fotoelétrico IFM O6S301

Pré-visualizar: O6S301 IFM - Transmissor Fotoelétrico Barreira Indústria Alimentícia Inox 10m IP69K

O6S301 IFM - Transmissor Fotoelétrico Barreira Indústria Alimentícia Inox 10m IP69K

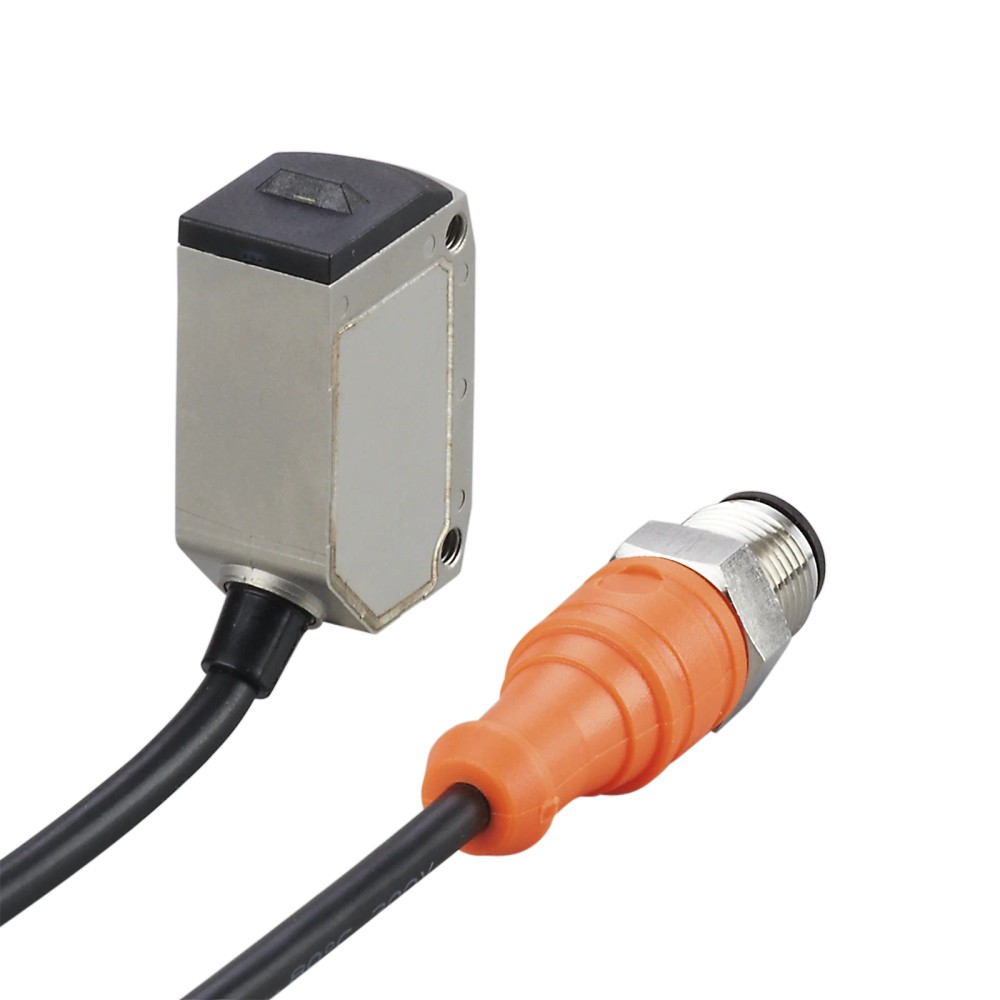

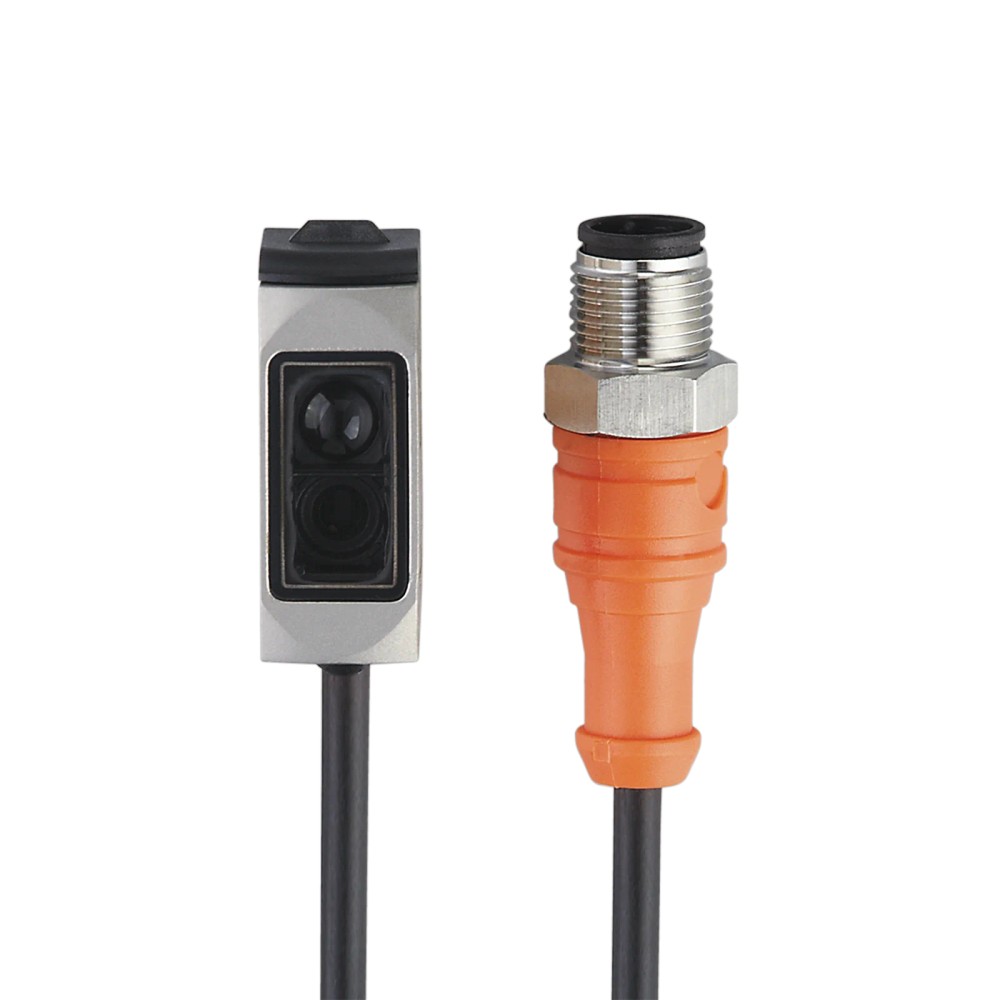

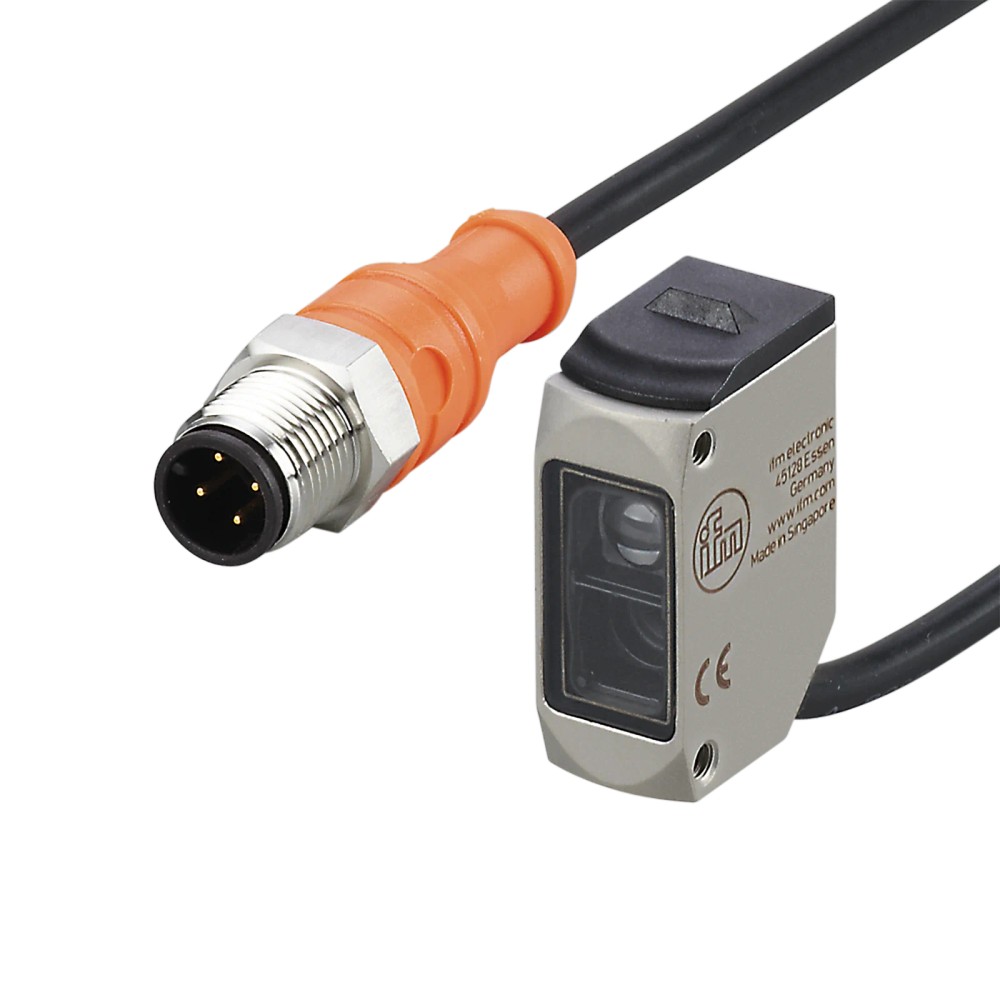

Imagem meramente ilustrativa

R$ 869,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6S301
EAN: 4021179273909
NCM do produto: 85365090

Destaques do Produto Princípio Barreira;...mais

Fechar menu

Saiba mais sobre: "O6S301 IFM - Transmissor Fotoelétrico Barreira Indústria Alimentícia Inox 10m IP69K"

Destaques do Produto

Princípio

Barreira; transmissor

Alcance

10 m, com alcance de detecção indicado como < 10 m

Alimentação

10 a 30 V DC

Conexão

Cabo PVC de 0,3 m e M12, codificação A, 4 contatos

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Indústria alimentícia e de bebidas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor fotoelétrico por barreira IFM O6S301, luz vermelha, alcance de 10 m, aço inoxidável 316L, IP69K

O IFM O6S301 é um transmissor fotoelétrico por barreira que emite luz vermelha e integra sistemas de detecção por barreira. Tem alcance informado de 10 m, invólucro em aço inoxidável 316L e grau de proteção até IP69K. Opera com alimentação de 10 a 30 V DC e usa conexão elétrica com cabo de 0,3 m e conector M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo e princípio	Transmissor fotoelétrico por barreira
Alcance	10 m (alcance de detecção indicado como < 10 m na ficha técnica)
Tipo de luz	Vermelha; comprimento de onda de 633 nm
Tensão de operação	10 a 30 V DC
Grau de proteção	IP65, IP67, IP68 e IP69K
Conexão elétrica	Cabo PVC de 0,3 m e conector M12, codificação A, 4 contatos
Materiais do invólucro	Aço inoxidável 1.4404 (316L), vedação EPDM e plástico PPSU
Temperatura ambiente	-25 a 80 °C
Dimensões	34,8 × 13 × 21 mm
Consumo de corrente	11 mA (a 24 V)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações fotoelétricas por barreira na indústria alimentícia e de bebidas, conforme a aplicação indicada na ficha do produto.
Instalações em que a distância entre transmissor e receptor esteja dentro do alcance especificado e a alimentação disponível seja de 10 a 30 V DC.
Ambientes cuja temperatura de operação esteja entre -25 e 80 °C e que requeiram os graus de proteção informados para o produto.

⚠ Considere outro se precisa de:

Não selecione este transmissor como sensor autônomo de barreira completa: o produto é identificado como transmissor e a ficha não informa receptor incluso.
Não especifique para distâncias superiores ao alcance de detecção indicado como < 10 m.
Não conecte a alimentação fora da faixa de 10 a 30 V DC.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção fotoelétrica por barreira na indústria alimentícia e de bebidas; o arranjo requer um receptor compatível, que não está declarado como incluso.
Possibilidade a validar no projeto: monitoramento de passagem de objetos em uma linha, desde que a geometria permita alinhar transmissor e receptor, a distância respeite o alcance indicado e a alimentação esteja entre 10 e 30 V DC.
Para ambientes de lavagem ou exposição a agentes específicos, verificar no datasheet as condições de instalação e a compatibilidade química dos materiais; os graus IP, isoladamente, não confirmam compatibilidade com qualquer produto de limpeza.

COMO ESCOLHER

Antes de comprar o Transmissor fotoelétrico por barreira IFM O6S301, luz vermelha, alcance de 10 m, aço inoxidável 316L, IP69K, verifique estes pontos:

Escolha o O6S301 quando

A aplicação exigir um transmissor fotoelétrico por barreira, luz vermelha, alcance de detecção indicado como inferior a 10 m, alimentação de 10 a 30 V DC e conexão por cabo de 0,3 m com M12.

Considere outra configuração quando

O projeto exigir alcance além do indicado, outro tipo de sensor, alimentação fora da faixa especificada ou uma barreira completa com receptor fornecido junto. Confirme no datasheet e com o fabricante o receptor correspondente e os requisitos do conjunto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Modelo / código	O6S301	Código do produto e SKU.
GTIN	4021179273909	Identificador comercial informado.
Tipo de produto	Transmissor fotoelétrico por barreira	Função declarada para o componente; não o identifica como receptor.
Princípio de funcionamento	Sensor fotoelétrico por barreira	Detecção por feixe entre transmissor e receptor.
Aplicação	Indústria alimentícia e de bebidas	Aplicação informada na ficha do produto.

Dados ópticos
Tipo de luz	Luz vermelha	Emissão óptica especificada.
Comprimento de onda	633 nm	Valor informado para a luz emitida.
Alcance de detecção	< 10 m	Limite indicado na ficha; considerar a configuração e as condições do sistema.
Diâmetro máximo da mancha de luz	300 mm	Valor máximo informado.
Orientação da lente	Óptica lateral	Orientação óptica declarada.
Material da lente / protetor frontal	PMMA	Material especificado para o protetor frontal.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação declarada.
Consumo de corrente	11 mA (a 24 V)	Valor de consumo informado com referência à tensão de 24 V.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Fontes de alimentação	Class 2	Requisito indicado na ficha.
Norma EMC	EN 60947-5-2	Norma informada para compatibilidade eletromagnética.

Conexões elétricas
Cabo	0,3 m, PVC; 2 × 0,25 mm²	Comprimento, material e seção informados para o cabo.
Conector	1 × M12, codificação A, 4 contatos	Tipo de conexão elétrica declarado; consultar o datasheet para pinagem.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados para o produto; aplicar conforme as condições e instruções do fabricante.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura de operação informada.
Temperatura ambiente com certificado UL Ta	-25 a 40 °C	Limite indicado especificamente para o certificado UL Ta; não substituir pela faixa geral.
Materiais do invólucro	Aço inoxidável 1.4404 (316L), vedação EPDM e plástico PPSU	Materiais listados para invólucro, vedação e componentes plásticos.

Dados mecânicos
Formato do invólucro	Retangular	Formato declarado.
Dimensões	34,8 × 13 × 21 mm	Dimensões externas informadas.
Peso	50,5 g	Massa indicada nos dados do produto.
Torque máximo de aperto	1 Nm	Torque indicado para os parafusos.

Displays e elementos de operação
Display em operação	1 × LED verde	Indicador de operação informado.

Confiabilidade e conformidade
MTTF	2600 anos	Valor de MTTF informado na ficha; não representa prazo de garantia nem vida útil assegurada.
Número de aprovação UL	E005	Identificador listado nos dados fornecidos.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha fornecida.

• Dispositivo identificado como transmissor fotoelétrico por barreira; para detecção, requer receptor compatível no sistema, não especificado na ficha.

Conexões

Elétrica Alimentação de 10 a 30 V DC. Conexão informada: cabo PVC de 0,3 m, 2 × 0,25 mm², terminando em conector M12, codificação A, 4 contatos. A pinagem detalhada deve ser confirmada no datasheet do fabricante.

Processo Não se aplica: é um sensor fotoelétrico, sem conexão de processo mecânica indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de detecção por barreira com transmissor e receptor compatível, distância dentro do alcance especificado e alimentação de 10 a 30 V DC.	✓	Corresponde ao princípio de funcionamento, ao papel de transmissor e às condições elétricas informadas; receptor e configuração do conjunto devem ser confirmados separadamente.
Instalação com alimentação fora de 10 a 30 V DC.	✗	A tensão disponível está fora da faixa de operação declarada.
Aplicação que exige distância superior ao alcance de detecção indicado como < 10 m.	✗	A distância excede o limite informado para detecção.
Substituição de um receptor ou de um sensor de princípio diferente sem validar o sistema.	✗	O O6S301 está identificado como transmissor por barreira; a ficha não declara compatibilidade como receptor nem com outros princípios de detecção.
Ambiente entre -25 e 80 °C, com requisitos de proteção entre os graus IP declarados.	✓	Temperatura e graus de proteção correspondem aos dados informados na ficha; a adequação depende das condições reais da instalação.

INSTALAÇÃO

Como instalar o Transmissor fotoelétrico por barreira IFM O6S301, luz vermelha, alcance de 10 m, aço inoxidável 316L, IP69K

Confirme no projeto que a função requerida é de transmissor fotoelétrico por barreira e identifique o receptor compatível separadamente.
Verifique a tensão de alimentação disponível; ela deve estar entre 10 e 30 V DC.
Planeje a montagem considerando as dimensões de 34,8 × 13 × 21 mm, a óptica lateral e o desenho dimensional do fabricante.
Posicione o transmissor e o receptor em oposição e alinhe os eixos ópticos conforme a configuração do sistema; consulte o manual ou datasheet para critérios de alinhamento.
Conecte pelo cabo de 0,3 m e conector M12 codificação A, respeitando a pinagem do datasheet; não deduza a pinagem apenas pelo número de contatos.
Aperte os parafusos sem exceder o torque máximo informado de 1 Nm e valide a indicação do LED verde e a resposta do conjunto durante a colocação em serviço.

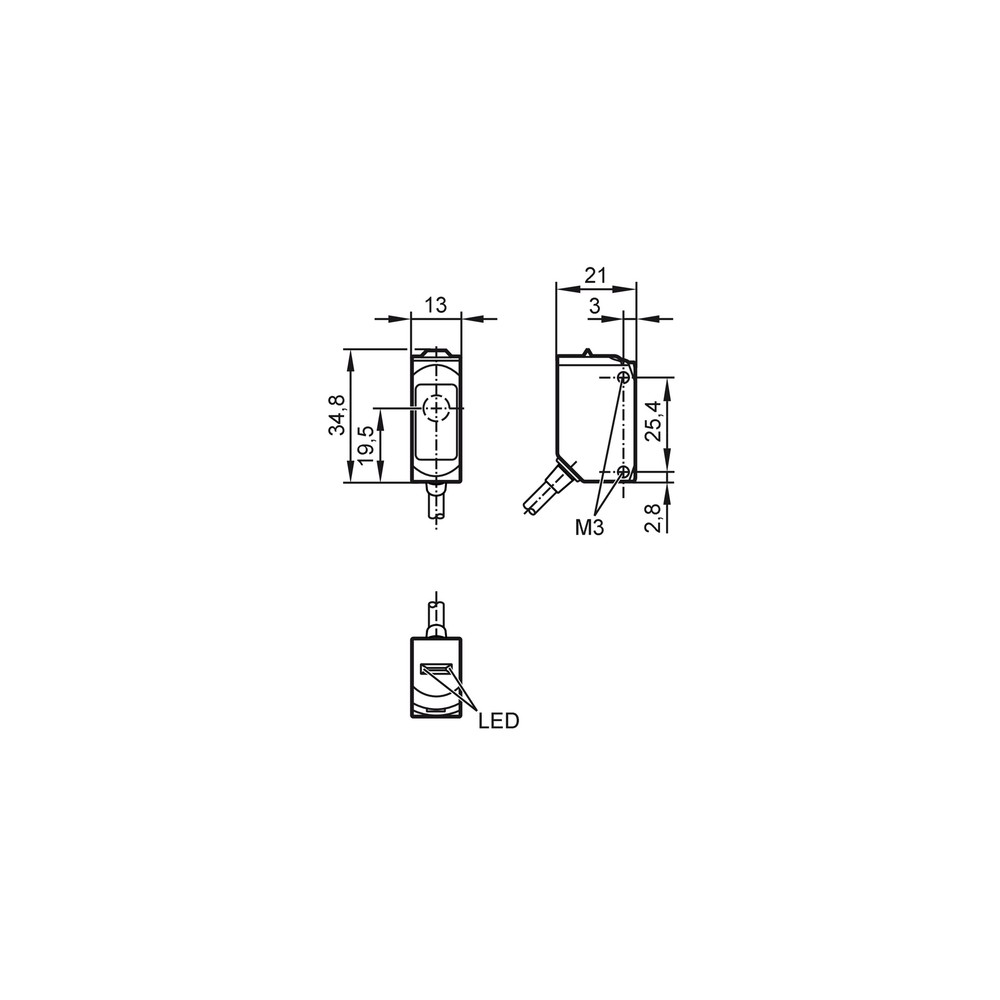

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta a passagem do objeto.	Transmissor e receptor podem estar desalinhados, ou o receptor pode não ser compatível ou estar sem alimentação.	Confirme que há um receptor instalado, verifique sua alimentação e ajuste o alinhamento óptico conforme as instruções do fabricante.
O indicador do sensor não sinaliza operação.	Alimentação ausente, polaridade ou ligação incorreta, ou tensão fora da faixa de operação.	Meça a alimentação no ponto de conexão e confira a pinagem no datasheet antes de substituir o componente.
A detecção é intermitente.	Alinhamento instável, obstrução ou distância além do alcance aplicável à configuração.	Inspecione o trajeto óptico, confira a fixação e meça a distância entre transmissor e receptor em relação ao limite informado.
Há falha após lavagem ou exposição ambiental.	Conector ou montagem podem não estar corretamente instalados, ou as condições de exposição podem exceder as instruções aplicáveis, apesar dos graus IP declarados.	Inspecione o conector, as vedações e a instalação; compare o método de limpeza e as condições reais com as orientações do datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet O6S301 em português (Datasheet) Desenho em escala do O6S301 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O6S301 e para que serve?

É um transmissor fotoelétrico por barreira, destinado a integrar um sistema com transmissor e receptor. A ficha indica aplicação na indústria alimentícia e de bebidas.

Qual é a distância de detecção e que tipo de luz ele usa?

O produto usa luz vermelha de 633 nm e a ficha informa alcance de 10 m, com alcance de detecção especificado como < 10 m. Considere o limite e a configuração do conjunto na validação.

O receptor acompanha o O6S301?

A ficha identifica o produto como transmissor e não lista receptor como item incluso. Verifique separadamente o receptor compatível necessário ao sistema.

Posso usar o O6S301 como receptor ou substituir diretamente outro princípio de sensor?

Não há informação na ficha que o identifique como receptor ou declare compatibilidade com outros princípios de detecção. Selecione o componente pela função especificada e confirme o conjunto no datasheet do fabricante.

Ele serve para uma aplicação que precisa de alcance superior a 10 m?

Não, a ficha indica alcance de detecção inferior a 10 m. Para distâncias maiores, procure uma configuração com alcance declarado adequado.

Posso ligar o sensor em uma alimentação de 5 V DC ou 230 V AC?

A tensão de operação declarada é de 10 a 30 V DC. As tensões citadas ficam fora dessa faixa.

O sistema parou de detectar: devo trocar o transmissor?

Nem sempre; desalinhamento, ausência de receptor compatível ou falha de alimentação também podem causar esse sintoma. Antes da troca, confira alimentação, alinhamento óptico e funcionamento do receptor.

O LED não acende; o que verifico primeiro?

Verifique se há alimentação entre 10 e 30 V DC e confira a ligação segundo a pinagem do datasheet. Se a alimentação e a ligação estiverem corretas, consulte o procedimento de diagnóstico do fabricante.

O que devo comprar para montar uma barreira completa: este sensor ou um kit?

O O6S301 é identificado como transmissor, e a ficha não declara um kit nem um receptor incluído. Para fechar a lista de materiais, confirme o receptor correspondente e os componentes requeridos pelo sistema.

Que cuidados devo ter ao instalar o O6S301?

Use o desenho dimensional, alinhe-o com o receptor e consulte o datasheet para a pinagem do M12. O torque máximo informado para os parafusos é 1 Nm.

GLOSSÁRIO TÉCNICO

Sensor fotoelétrico por barreira

Sistema de detecção óptica em que um feixe entre transmissor e receptor é usado para detectar sua interrupção. (Ref.: princípio de funcionamento: sensor fotoelétrico por barreira)

Transmissor

Componente que emite o feixe óptico; não deve ser confundido com o receptor do sistema. (Ref.: transmissor / receptor: transmissor)

Comprimento de onda

Parâmetro que caracteriza a luz emitida pelo sensor. (Ref.: 633 nm)

Grau de proteção IP

Classificação declarada para o invólucro quanto à proteção contra ingresso de elementos, conforme a condição especificada para cada grau. (Ref.: IP65, IP67, IP68 e IP69K)

M12, codificação A

Tipo e codificação do conector elétrico informado para a conexão do produto. (Ref.: conexão M12, codificação A, 4 contatos)
