Sensor Retroreflexivo IFM O6P303

Pré-visualizar: O6P303 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia 5m PNP IP69K

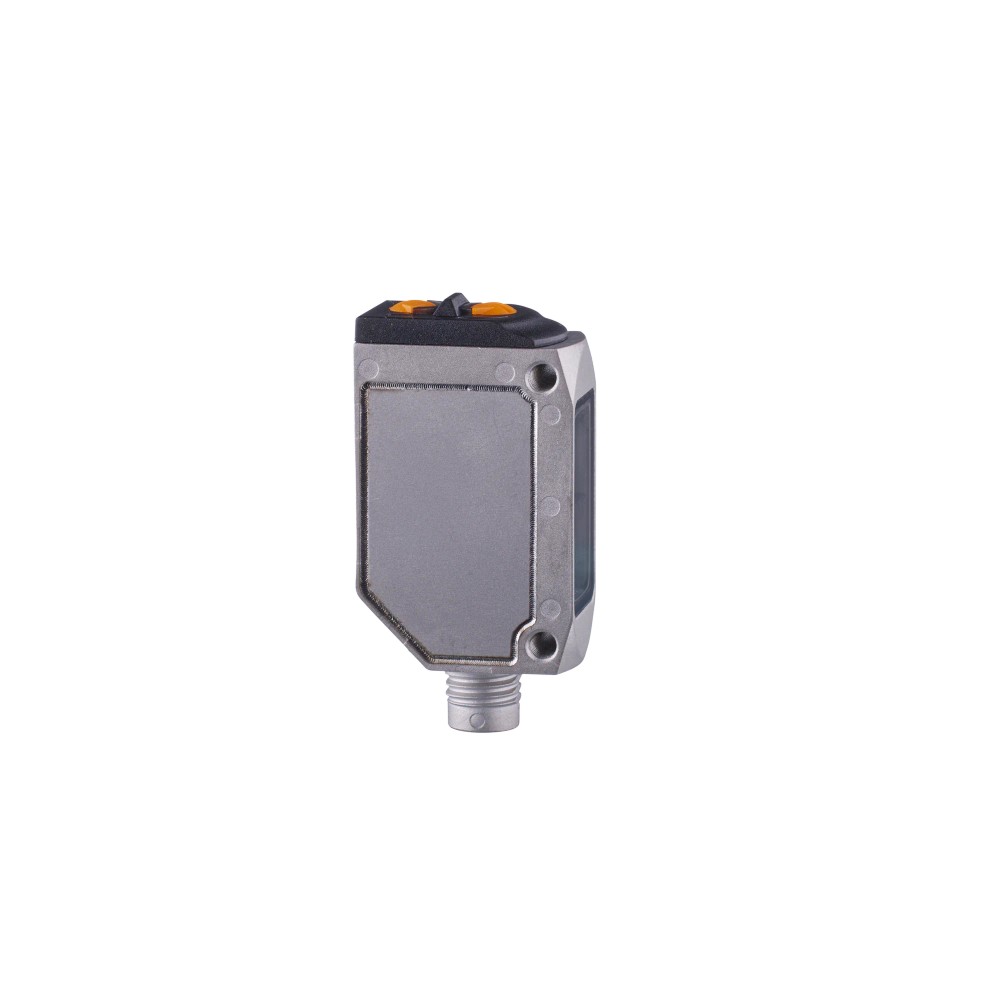

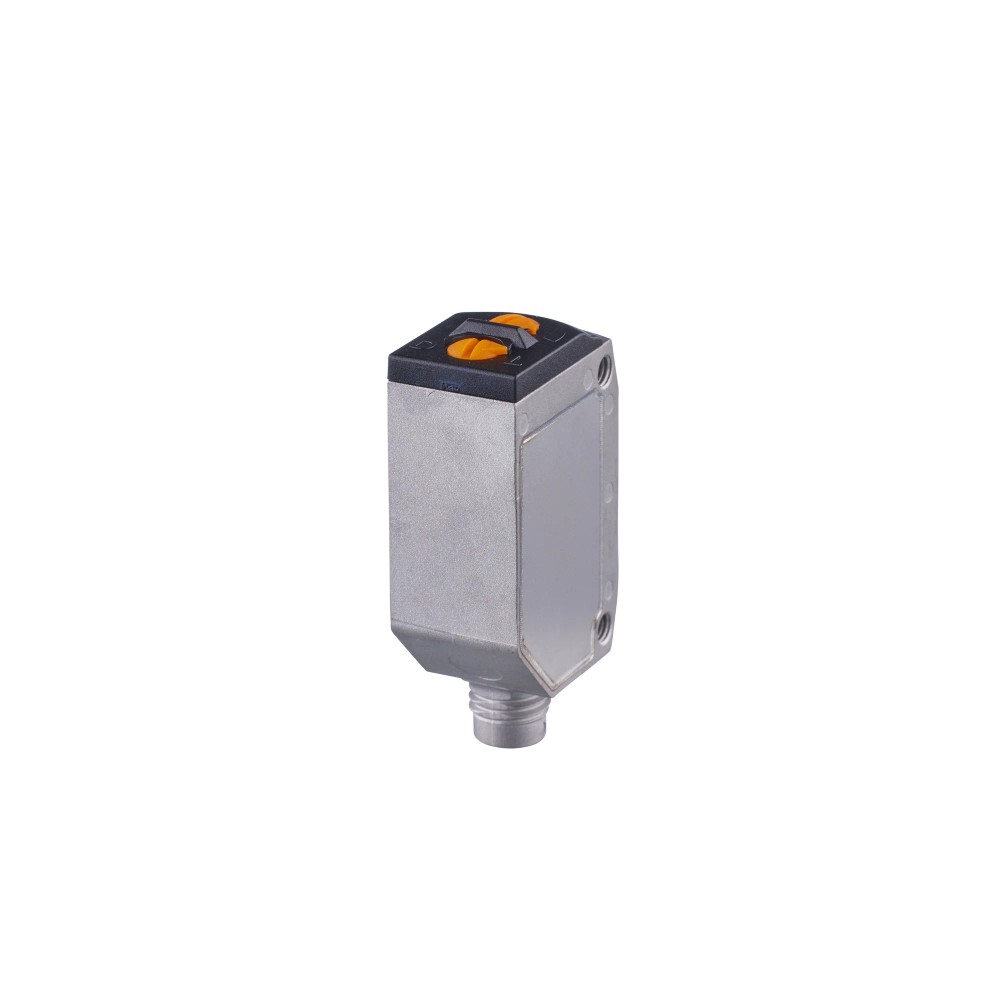

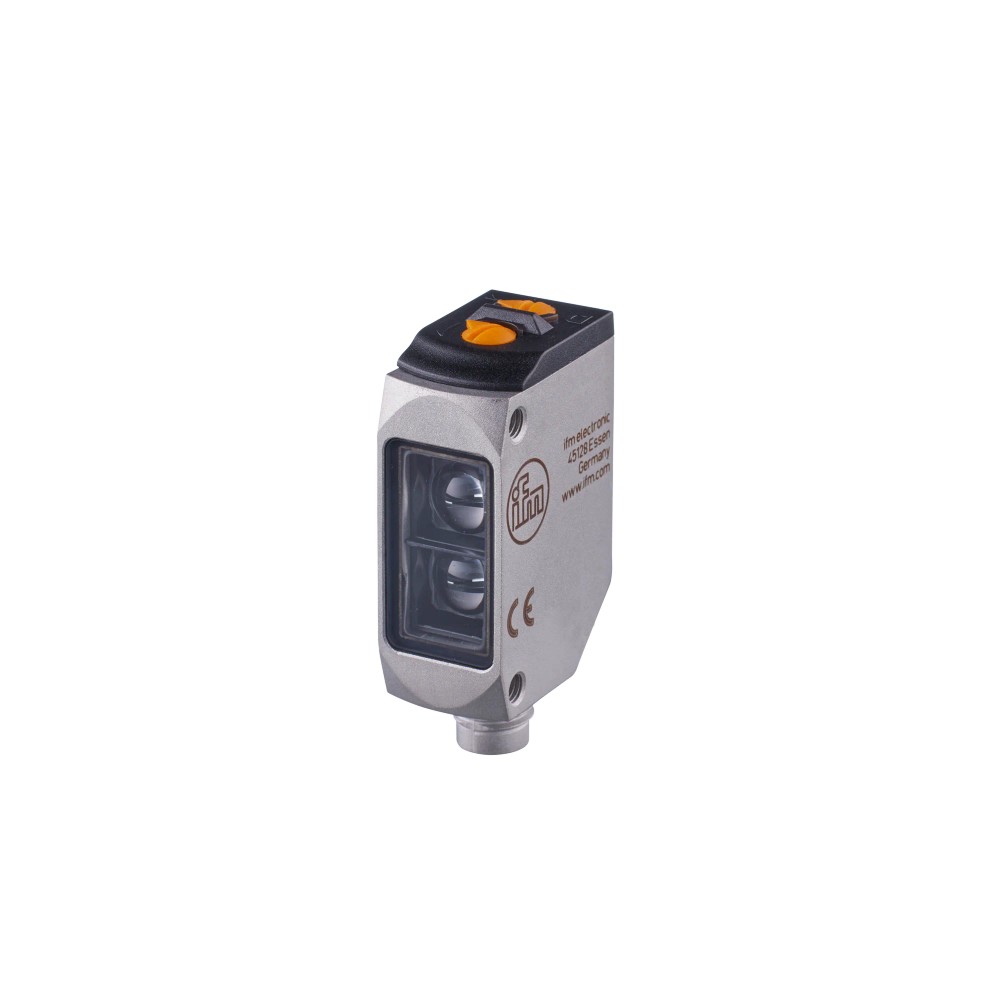

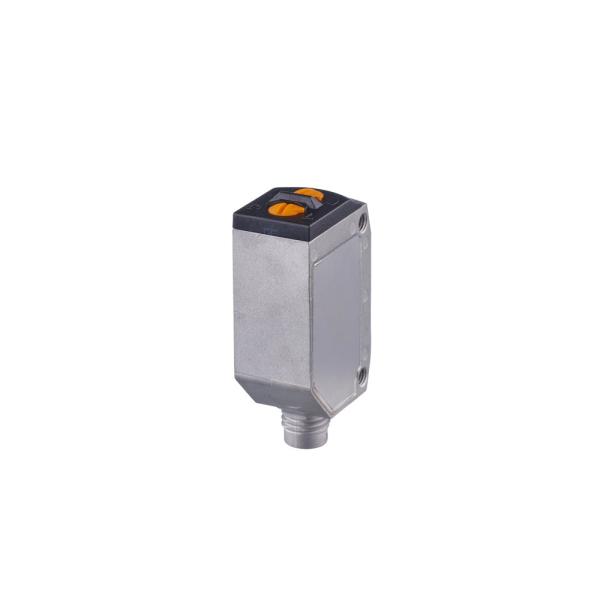

O6P303 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia 5m PNP IP69K

Imagem meramente ilustrativa

R$ 1.534,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6P303
EAN: 4021179275842
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "O6P303 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia 5m PNP IP69K"

Destaques do Produto

Princípio de detecção

Retroreflexivo; requer refletor prismático

Distância nominal indicada

0,05 a 5 m com refletor prismático Ø 80 E20005

Tipo de saída

PNP

Alimentação

10 a 30 V DC

Conexão elétrica

M8, codificação A, 4 contatos

Proteção do invólucro

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retroreflexivo IFM O6P303, 5 m, PNP, IP69K

O IFM O6P303 é um sensor fotoelétrico retroreflexivo com luz vermelha, destinado à detecção de objetos usando um refletor prismático. Tem alcance de 0,05 a 5 m com o refletor especificado, saída PNP e modo de comutação Claro/Escuro selecionável. O invólucro em aço inoxidável 316L e a proteção IP65, IP67, IP68 e IP69K atendem às condições indicadas para aplicações na indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo
Alcance sobre refletor prismático	0,05 a 5 m; refletor prismático Ø 80 E20005
Saída de comutação	PNP; corrente constante máxima de 100 mA
Modo de comutação	Claro/Escuro selecionável
Luz e comprimento de onda	Vermelha; 633 nm
Tensão de operação	10 a 30 V DC
Conexão elétrica	1 x M8, codificação A, 4 contatos
Proteção	IP65, IP67, IP68 e IP69K
Materiais principais	Invólucro em aço inoxidável 316L; vedação EPDM; protetor frontal PMMA
Dimensões e peso	41,3 x 13 x 21 mm; 34,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações de automação da indústria alimentícia e de bebidas, usando refletor prismático compatível com a faixa especificada.
Instalações que requerem saída PNP, alimentação de 10 a 30 V DC, conexão elétrica M8 de 4 contatos e proteção IP65, IP67, IP68 ou IP69K.
Aplicações em que seja necessário selecionar o modo de comutação Claro/Escuro e utilizar filtro de polarização.

⚠ Considere outro se precisa de:

Instalação sem refletor prismático: o princípio de funcionamento é retroreflexivo e o alcance especificado depende de um refletor.
Ligação a uma entrada que não aceite saída PNP ou que exija tensão fora de 10 a 30 V DC; confirme a compatibilidade elétrica do controlador antes da ligação.
Cargas que demandem corrente contínua superior a 100 mA na saída de comutação.

APLICAÇÕES E USO

Aplicação declarada: detecção fotoelétrica na indústria alimentícia e de bebidas; a ficha associa o produto a esse setor e informa invólucro em aço inoxidável 316L e proteções IP65, IP67, IP68 e IP69K.
Detecção retroreflexiva de objetos com refletor prismático Ø 80 E20005, dentro do alcance especificado de 0,05 a 5 m; alinhe sensor e refletor e valide a detecção com o objeto real.
Possibilidade inferida: uso em pontos de automação que requeiram saída PNP e comutação Claro/Escuro selecionável. Confirme o tipo de entrada do controlador, a carga e as condições de instalação no datasheet.
A ficha não declara compatibilidade com produtos químicos de limpeza específicos, requisitos sanitários particulares nem comportamento para cada material ou cor de objeto. Valide essas condições na aplicação antes da seleção.

COMO ESCOLHER

Antes de comprar o Sensor Retroreflexivo IFM O6P303, 5 m, PNP, IP69K, verifique estes pontos:

Escolha o O6P303 quando

A aplicação for retroreflexiva, houver espaço e alinhamento para o sensor e o refletor, e o alcance necessário estiver entre 0,05 e 5 m com o refletor prismático Ø 80 E20005. Verifique também a aceitação de PNP, alimentação de 10 a 30 V DC e conexão M8.

Avalie outra configuração quando

A instalação não puder usar refletor, exigir saída diferente de PNP, alimentação fora da faixa especificada ou corrente de carga acima de 100 mA. O contexto não identifica um modelo alternativo; compare a necessidade com o datasheet oficial antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O6P303	Código do produto e part number informados.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Sensor fotoelétrico retroreflexivo	Princípio de funcionamento informado.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação declarada na ficha do produto.
Filtro de polarização	Disponível	Característica especial indicada; a ficha informa filtro de polarização.

Dados ópticos e alcance
Tipo de luz	Luz vermelha	Fonte de luz indicada.
Comprimento de onda	633 nm	Valor informado para a luz emitida.
Alcance sobre refletor prismático	0,05 a 5 m; refletor prismático Ø 80 E20005	Faixa vinculada ao refletor especificado.
Alcance ajustável	Sim	A ficha informa que o alcance/detecção é ajustável; não especifica aqui o procedimento.
Diâmetro máximo da mancha de luz	150 mm	Valor máximo declarado.
Orientação da lente	Óptica lateral	Orientação indicada na ficha.

Dados elétricos e saída
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	12 mA a 24 V	Valor de consumo informado para a condição de 24 V.
Função elétrica	PNP	Tipo de saída de comutação.
Modo de comutação	Claro/Escuro, selecionável	Modo de saída selecionável conforme a aplicação.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo contínuo declarado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo indicado para a saída DC.
Frequência de comutação DC	1000 Hz	Frequência de comutação especificada.
Proteção contra curto-circuitos	Sim; por impulso	Proteção declarada, com versão por impulso.
Proteção contra inversão de polaridade	Sim	Proteção elétrica informada.
Classe de proteção elétrica	III	Classe declarada na ficha.
Fonte de alimentação	Class 2	Classificação de fonte informada.

Conexão elétrica
Conexão	1 x M8, codificação A, 4 contatos	Tipo e configuração da conexão elétrica indicados.
Protocolo de comunicação	Não especificado	A ficha informa saída de comutação PNP, sem protocolo digital declarado.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa ambiente informada na ficha.
Temperatura ambiente certificada UL Ta	-25 a 40 °C	Limite indicado especificamente para a certificação UL Ta; não confundir com a faixa ambiente geral.
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.
EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética indicada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato declarado.
Dimensões	41,3 x 13 x 21 mm	Dimensões informadas na ficha.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material indicado para o invólucro.
Material da vedação	EPDM	Material informado para a vedação.
Material plástico	PPSU	Material plástico declarado na ficha.
Material do protetor frontal	PMMA	Material indicado para a lente/protetor frontal.
Torque máximo de aperto	1 Nm	Limite informado para os parafusos.
Peso	34,4 g	Peso declarado no conjunto de atributos do produto.

Indicadores e vida útil
Indicador de operação	1 LED verde	Indicador de operação informado.
Indicador de estado de chaveamento	1 LED amarelo	Indicador de status de chaveamento informado.
MTTF	908 anos	Valor declarado na ficha; não representa prazo de garantia nem vida útil garantida.
Tipo de invólucro	Type 1	Classificação informada no conjunto de atributos.
Número de aprovação UL	E001	Identificação declarada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M8, codificação A, 4 contatos. Alimentação de 10 a 30 V DC; saída de comutação PNP, corrente constante máxima de 100 mA. A ficha não detalha a atribuição dos pinos; consulte o datasheet antes da ligação.

Processo Não há conexão de processo especificada. A conexão M8 informada é elétrica, não uma conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação de 10 a 30 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação declarados; confirme também o limite de corrente de 100 mA.
Detecção retroreflexiva com refletor prismático Ø 80 E20005 a distância entre 0,05 e 5 m	✓	É a faixa de alcance indicada para o refletor especificado.
Aplicação que exige corrente constante de saída acima de 100 mA	✗	A corrente constante máxima informada para a saída de comutação DC é 100 mA.
Aplicação que exige alimentação fora de 10 a 30 V DC	✗	A tensão de operação especificada é de 10 a 30 V DC.
Instalação sem refletor prismático	✗	O produto funciona pelo princípio retroreflexivo e o alcance informado é definido com refletor prismático.
Integração que exige protocolo de comunicação digital identificado	✗	A ficha não especifica protocolo; informa saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Retroreflexivo IFM O6P303, 5 m, PNP, IP69K

Confirme que a aplicação utiliza detecção retroreflexiva e o refletor prismático previsto; a faixa informada refere-se ao refletor Ø 80 E20005.
Posicione sensor e refletor de modo que o feixe possa retornar ao sensor e ajuste o alinhamento durante a comissionamento.
Instale o sensor respeitando as dimensões de 41,3 x 13 x 21 mm e o torque máximo de 1 Nm para os parafusos.
Verifique se a alimentação está entre 10 e 30 V DC e se a entrada do controlador aceita sinal PNP.
Faça a ligação pela conexão M8, codificação A, de 4 contatos; use a atribuição de pinos do datasheet, pois ela não está detalhada nos dados disponíveis.
Selecione o modo Claro/Escuro conforme a lógica requerida e valide a comutação com o objeto e o refletor instalados.

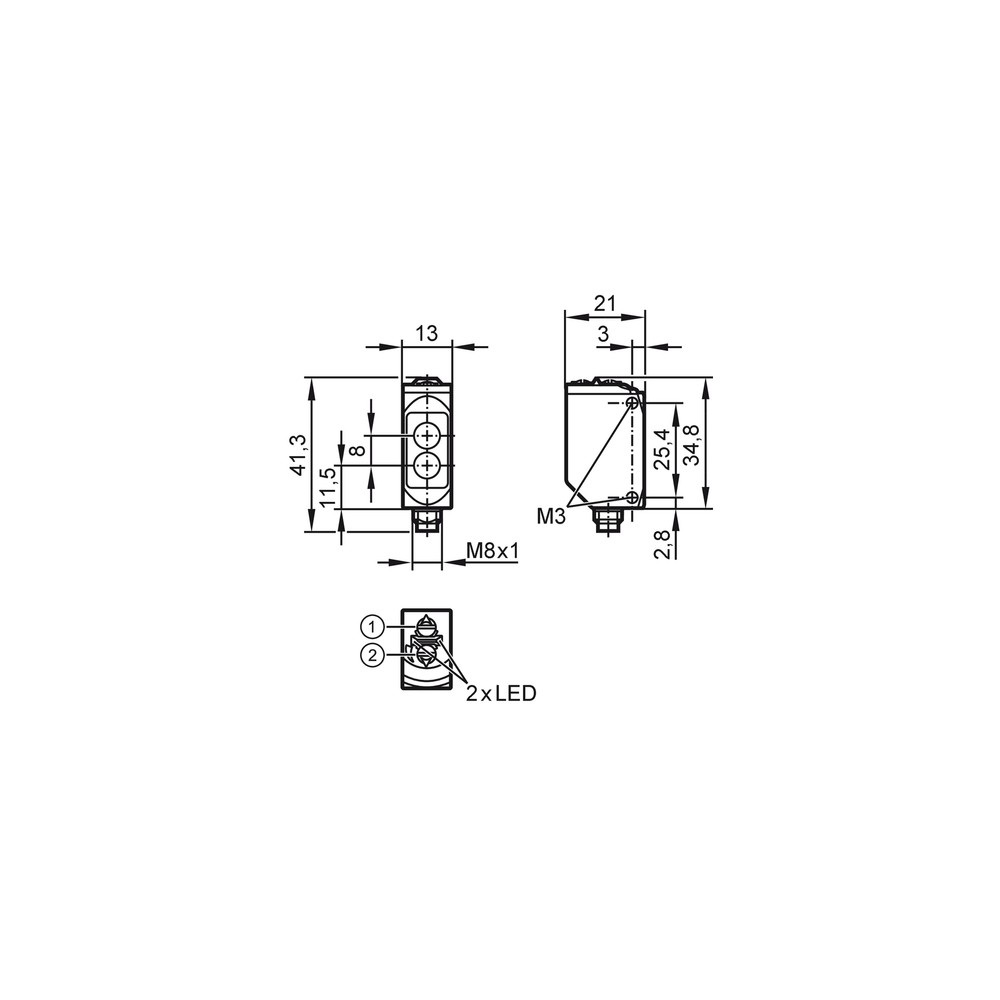

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante a passagem do objeto.	Refletor ausente, fora do alinhamento ou instalação fora da faixa de alcance informada.	Confirme a presença do refletor prismático Ø 80 E20005, alinhe o conjunto e teste dentro da faixa de 0,05 a 5 m.
A entrada do controlador não reconhece a saída.	Incompatibilidade entre a saída PNP do sensor e o tipo de entrada, ou ligação elétrica incorreta.	Confira se a entrada aceita PNP e consulte a atribuição de pinos M8 no datasheet antes de alterar a ligação.
A saída opera de forma diferente da lógica esperada.	Modo Claro/Escuro selecionado não corresponde à lógica requerida pela aplicação.	Verifique a seleção do modo e observe o LED amarelo de status durante a condição de detecção.
O sensor não opera ou a saída não aciona a carga.	Alimentação fora da faixa especificada ou carga acima do limite contínuo da saída.	Meça a alimentação nos terminais conforme o esquema oficial e confirme que está entre 10 e 30 V DC; verifique se a carga não excede 100 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM O6P303 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O6P303 e para que serve?

É um sensor fotoelétrico retroreflexivo para detectar objetos com auxílio de um refletor prismático. A ficha indica aplicação na indústria alimentícia e de bebidas.

Qual é o alcance e qual refletor devo considerar?

O alcance informado é de 0,05 a 5 m com o refletor prismático Ø 80 E20005. A ficha não afirma que outros refletores mantenham a mesma faixa.

O sensor funciona com qualquer entrada de CLP?

Não é possível afirmar compatibilidade com qualquer entrada: a saída do O6P303 é PNP. Confirme que a entrada do controlador aceita PNP e respeite os limites elétricos especificados.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. O refletor não está listado como acessório incluso.

Posso usar este sensor sem refletor?

Não para a operação retroreflexiva especificada: o alcance declarado depende de refletor prismático. Sem refletor, a ficha não indica outro princípio de detecção.

Ele é compatível com alimentação de 5 V ou 48 V DC?

A faixa declarada é de 10 a 30 V DC; portanto, 5 V e 48 V ficam fora da faixa especificada. Não utilize essas tensões como alimentação do sensor.

O LED acende, mas o sensor não detecta o objeto: o que verifico antes de trocar?

Confira primeiro o alinhamento entre sensor e refletor, a distância e a presença do refletor prismático. Verifique também o modo Claro/Escuro selecionado e o LED amarelo de chaveamento.

A saída não aciona a carga; o que pode estar acontecendo?

Verifique se a entrada ou carga é compatível com PNP e se a corrente não ultrapassa 100 mA. Confirme também a alimentação de 10 a 30 V DC e a ligação conforme o datasheet.

Como devo instalar e alinhar o conjunto?

Posicione o sensor e o refletor de modo que o feixe retorne ao sensor e valide a comutação durante o ajuste. Para a montagem, respeite o torque máximo de 1 Nm nos parafusos e consulte o desenho dimensional.

Este produto inclui refletor ou cabo M8?

A ficha não relaciona refletor nem cabo como itens inclusos; ela informa uma peça por embalagem. Confirme os componentes necessários para a instalação antes da compra.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que utiliza um refletor para retornar a luz ao sensor; a detecção ocorre quando a condição do feixe é alterada pelo objeto (Ref.: princípio de funcionamento retroreflexivo).

Saída PNP

Tipo de saída de comutação indicado para o sensor; a entrada do controlador deve aceitar PNP (Ref.: função elétrica PNP).

Modo Claro/Escuro

Seleção da lógica de comutação conforme a condição de luz recebida (Ref.: modo de comutação Claro/Escuro selecionável).

Filtro de polarização

Recurso óptico indicado na ficha para o sensor retroreflexivo (Ref.: característica especial — filtro de polarização).

Grau de proteção IP

Classificação declarada para proteção do invólucro sob condições de ensaio definidas; a ficha lista IP65, IP67, IP68 e IP69K (Ref.: grau de proteção).
