Sensor Retroreflexivo IFM O6P301

Pré-visualizar: O6P301 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia 5m PNP IP69K

O6P301 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia 5m PNP IP69K

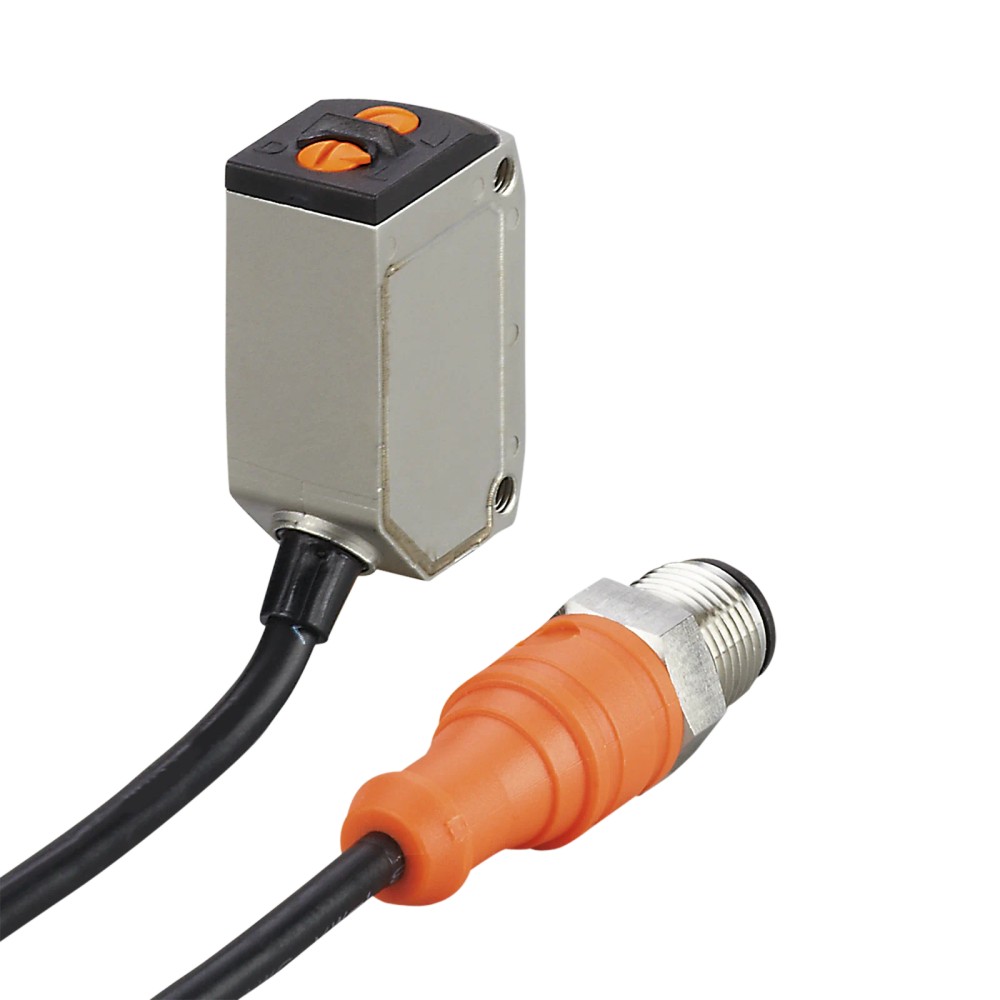

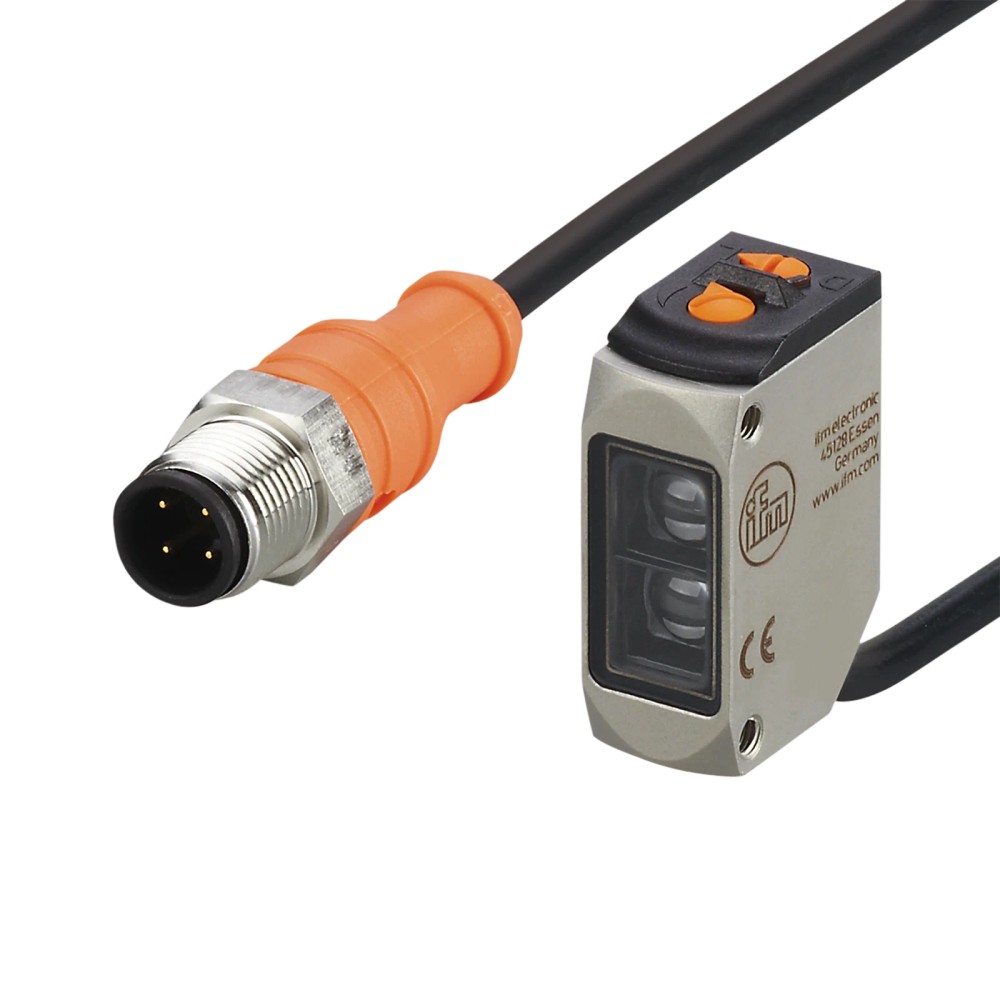

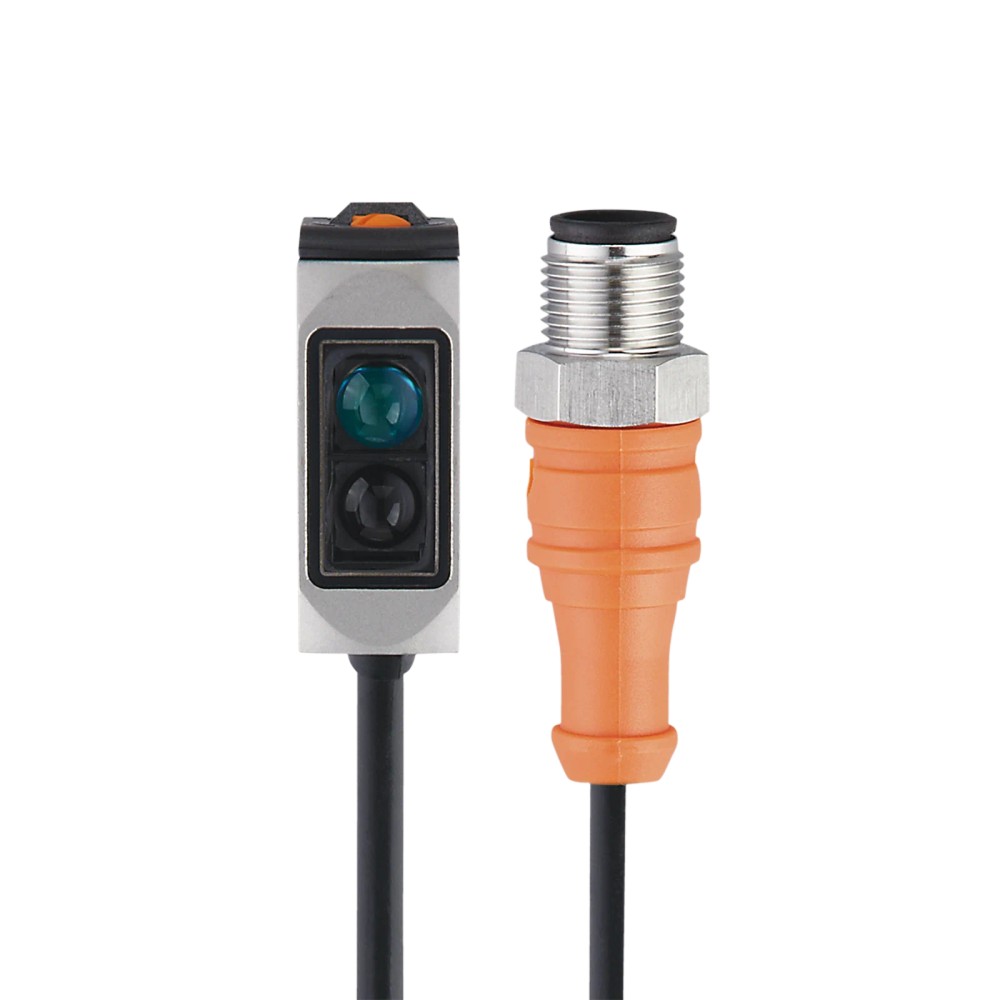

Imagem meramente ilustrativa

R$ 1.534,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6P301
EAN: 4021179273879
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "O6P301 IFM - Sensor Retroreflexivo IFM Indústria Alimentícia 5m PNP IP69K"

Destaques do Produto

Princípio de detecção

Retroreflexivo; requer refletor prismático

Alcance máximo

5 m, com refletor prismático Ø 80 E20005

Tipo de saída

PNP

Alimentação

10 a 30 V DC

Conexão

Cabo PVC de 0,3 m com conector M12

Ambiente de uso indicado

Indústria alimentícia e de bebidas; proteção até IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor retroreflexivo IFM O6P301, luz vermelha, alcance de 5 m, saída PNP, IP65/IP67/IP68/IP69K

O IFM O6P301 é um sensor fotoelétrico retroreflexivo com filtro de polarização, destinado à detecção de objetos por meio de refletor prismático. É indicado pelo fabricante para aplicações na indústria alimentícia e de bebidas. Possui alcance de até 5 m, saída PNP e modo de comutação claro/escuro selecionável. Seu invólucro tem proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo com filtro de polarização
Alcance sobre refletor prismático	0,05 a 5 m; referência: refletor Ø 80 E20005
Fonte de luz	Luz vermelha, comprimento de onda de 633 nm
Saída	PNP; modo claro/escuro selecionável
Tensão de operação	10 a 30 V DC
Frequência de comutação	1.000 Hz
Proteção do invólucro	IP65, IP67, IP68 e IP69K
Conexão elétrica	Cabo PVC de 0,3 m e conector M12, codificação A, 4 contatos
Dimensões	34,8 × 13 × 21 mm
Materiais do invólucro	Aço inoxidável 316L, EPDM e PPSU

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações da indústria alimentícia e de bebidas, usando refletor prismático compatível com o princípio retroreflexivo.
Instalações que atendam à alimentação de 10 a 30 V DC, entrada compatível com saída PNP e distância de detecção de até 5 m nas condições de referência do fabricante.
Ambientes em que sejam requeridos os graus de proteção IP65, IP67, IP68 ou IP69K, observadas as condições de instalação e operação especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para aplicações que exijam saída NPN: a ficha informa saída PNP.
Não usar como sensor difuso sem refletor: o princípio informado é retroreflexivo e o alcance é especificado sobre refletor prismático.
Não dimensionar para distância superior a 5 m com base nos dados disponíveis; esse é o alcance máximo declarado com o refletor de referência.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção de objetos em processos da indústria alimentícia e de bebidas, em montagem retroreflexiva com refletor prismático.
Em linhas com lavagem ou exposição a água, a ficha declara graus de proteção IP65, IP67, IP68 e IP69K; a adequação depende de respeitar as condições de instalação e os requisitos de cada classificação.
Para instalações com controlador, a compatibilidade elétrica depende de entrada PNP e alimentação dentro da faixa de 10 a 30 V DC; essa aplicação é uma possibilidade condicionada à verificação do circuito.
O alcance de até 5 m é declarado com refletor prismático Ø 80 E20005. A ficha não confirma esse alcance com outros refletores ou em condições diferentes.

COMO ESCOLHER

Antes de comprar o Sensor retroreflexivo IFM O6P301, luz vermelha, alcance de 5 m, saída PNP, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o O6P301 quando

A aplicação exigir detecção retroreflexiva com refletor prismático, alcance de até 5 m conforme a referência do fabricante, saída PNP e alimentação de 10 a 30 V DC. A ficha indica uso na indústria alimentícia e de bebidas.

Avalie outra configuração quando

O circuito de controle exigir saída NPN, a detecção precisar operar sem refletor ou o alcance necessário exceder 5 m. Confirme no datasheet do modelo alternativo o princípio de detecção, a saída, a alimentação e a distância requeridos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante informada no anúncio.
Modelo	O6P301	Código do produto.
GTIN	4021179273879	Identificador comercial informado no anúncio.
Categoria	Sensor fotoelétrico retroreflexivo	Tipo de produto informado na ficha.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação descrita no conjunto de dados do produto.
Princípio de funcionamento	Retroreflexivo	Requer reflexão por refletor prismático conforme a especificação de alcance.
Característica óptica	Filtro de polarização	Característica especial declarada para o sensor.
Fonte de luz	Luz vermelha; comprimento de onda de 633 nm	Dados da fonte óptica declarados na ficha.
Alcance sobre refletor prismático	0,05 a 5 m	Referência especificada: refletor prismático Ø 80 E20005.
Alcance ajustável	Sim	A ficha declara alcance/detecção ajustável; não informa procedimento ou faixa de ajuste.

Dados elétricos e alimentação
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	12 mA a 24 V	Condição de referência indicada na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção declarada para a saída.
EMC	EN 60947-5-2	Norma indicada na ficha do produto.
Alimentação UL	Class 2	Requisito/declaração UL informado nos dados do produto.

Saídas e comutação
Função elétrica da saída	PNP	Tipo de saída de comutação declarado.
Modo de comutação	Claro/escuro, selecionável	Lógica de comutação selecionável segundo a ficha.
Frequência de comutação DC	1.000 Hz	Frequência máxima declarada para comutação DC.
Corrente contínua máxima da saída DC	100 mA	Limite máximo constante especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação DC.

Conexão elétrica
Conexão	Cabo PVC de 0,3 m com conector M12	Configuração descrita no anúncio.
Detalhes do cabo e conector	Cabo PVC, 3 × 0,25 mm²; 1 conexão M12, codificação A, 4 contatos	Dados de conexão elétrica informados na ficha.

Condições ambientais e proteção
Temperatura ambiente de operação	-25 a 80 °C	Faixa ambiente declarada.
Temperatura ambiente UL Ta	-25 a 40 °C	Faixa indicada especificamente como Certificado UL Ta.
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações de proteção declaradas; respeitar as condições de instalação e os requisitos associados a cada classificação.
Tipo de invólucro UL	Type 1	Classificação de invólucro UL informada na ficha.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Geometria declarada.
Dimensões	34,8 × 13 × 21 mm	Comprimento × largura × altura informados nos dados do produto.
Material do invólucro	Aço inoxidável 316L (1.4404), EPDM e PPSU	Materiais declarados para invólucro, vedação e componentes plásticos.
Material do protetor frontal	PMMA	Material informado para o protetor frontal.
Orientação da lente óptica	Lateral	Orientação óptica declarada na ficha.
Torque máximo de aperto	1 Nm	Limite informado para os parafusos.
Peso	51,7 g	Peso informado no conjunto de dados do produto.
MTTF	908 anos	Valor informado na ficha; interpretar conforme as condições e a metodologia do fabricante.

Displays e elementos de operação
Display em operação	1 LED verde	Indicador declarado para o estado de operação.
Display de status de chaveamento	1 LED amarelo	Indicador declarado para o estado de comutação.

Dados ópticos adicionais
Diâmetro máximo da mancha de luz	150 mm	Valor máximo informado na ficha; considerar a distância e as condições ópticas especificadas pelo fabricante.

COMPATIBILIDADE

Comunicação

• A ficha técnica não informa interface de comunicação ou protocolo de rede; o sensor é especificado com saída de comutação PNP.

Conexões

Elétrica Cabo PVC de 0,3 m, 3 × 0,25 mm², com conector M12, codificação A e 4 contatos. Alimentação de 10 a 30 V DC; saída PNP. Verifique no datasheet a atribuição dos contatos e a compatibilidade da entrada do controlador antes da ligação.

Processo Não possui conexão de processo indicada. A conexão informada é elétrica: cabo e conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação de 10 a 30 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10 a 30 V DC; confirme os requisitos elétricos da entrada.
Entrada que exige sinal de saída NPN	✗	A saída especificada para o O6P301 é PNP.
Detecção retroreflexiva com refletor prismático dentro do alcance especificado	✓	O princípio é retroreflexivo e o alcance declarado é de 0,05 a 5 m com refletor prismático Ø 80 E20005.
Detecção sem refletor, por princípio difuso	✗	A ficha identifica o produto como sensor retroreflexivo; não especifica operação difusa sem refletor.
Integração por protocolo de rede ou comunicação digital	✗	A ficha disponível não declara protocolo ou interface de rede; informa saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor retroreflexivo IFM O6P301, luz vermelha, alcance de 5 m, saída PNP, IP65/IP67/IP68/IP69K

Confirme que o princípio retroreflexivo e a saída PNP atendem à aplicação e à entrada do controlador.
Selecione e posicione um refletor prismático compatível; para a referência de alcance máximo, consulte o E20005 Ø 80 indicado na ficha.
Monte o sensor com a lente óptica orientada conforme a geometria da instalação e alinhe-o ao refletor.
Fixe o sensor respeitando o torque máximo de 1 Nm especificado para os parafusos.
Conecte o cabo/conector M12 de acordo com a atribuição de contatos do datasheet e verifique alimentação de 10 a 30 V DC antes de energizar.
Ajuste o alcance, se necessário, e valide a comutação claro/escuro e os indicadores LED durante o teste da aplicação.

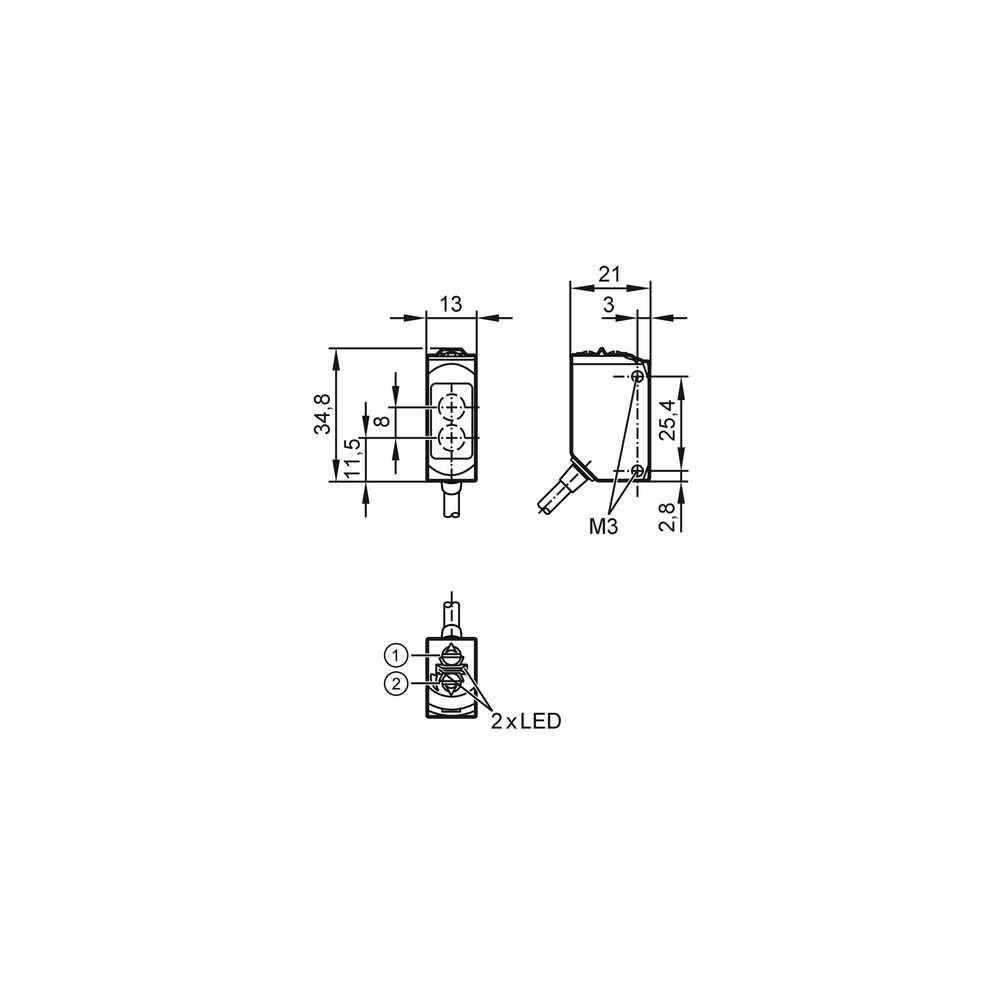

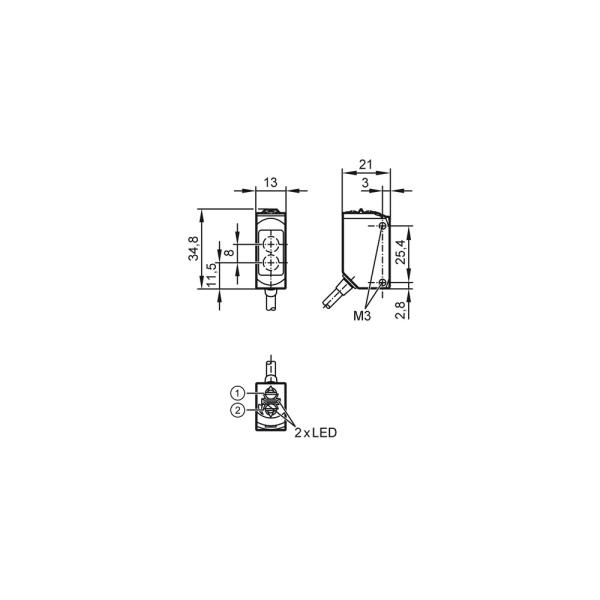

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto bloqueia o feixe.	Desalinhamento entre sensor e refletor, refletor ausente ou montagem fora da faixa de detecção.	Confira o alinhamento óptico, confirme a presença do refletor prismático e teste a distância em relação ao limite declarado.
A entrada do controlador não reconhece o sinal de saída.	Entrada incompatível com saída PNP ou ligação elétrica incorreta.	Verifique se a entrada do controlador aceita PNP, confira a alimentação e compare a ligação dos contatos com o datasheet.
A saída permanece no estado lógico oposto ao esperado.	Modo claro/escuro selecionado diferente da lógica requerida pela aplicação.	Confira a seleção do modo de comutação e observe o LED amarelo durante a passagem do objeto.
Detecção instável ou ausência de detecção apesar do alinhamento aparente.	Refletor, distância ou condições de instalação diferentes da referência utilizada para especificar o alcance.	Valide o tipo e o posicionamento do refletor e confira a distância; compare com a referência Ø 80 E20005 e os dados do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM O6P301 em português (Datasheet) Desenho em escala do IFM O6P301 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O6P301 e para que serve?

É um sensor fotoelétrico retroreflexivo com filtro de polarização, indicado para detecção de objetos e aplicações na indústria alimentícia e de bebidas. Sua operação requer um refletor prismático.

O sensor funciona com qualquer entrada de CLP?

Não é possível afirmar compatibilidade com qualquer entrada: o O6P301 tem saída PNP e alimentação de 10 a 30 V DC. Confira se a entrada do controlador aceita PNP e verifique a ligação no datasheet.

O refletor está incluído com o sensor?

A ficha do anúncio não lista refletor ou outros acessórios inclusos. O refletor Ø 80 E20005 aparece como referência para a especificação do alcance.

Posso usar este modelo se meu circuito exige saída NPN?

Não, a ficha especifica saída PNP para o O6P301. Para uma entrada que exija NPN, selecione um sensor cuja ficha declare esse tipo de saída.

Ele serve para detectar objetos sem refletor?

A ficha identifica o produto como retroreflexivo e não especifica operação difusa sem refletor. Para detecção sem refletor, procure uma versão com princípio de detecção explicitamente adequado a essa montagem.

O sensor não detecta o objeto; o que devo verificar antes de substituí-lo?

Confira o alinhamento entre sensor e refletor, a presença do refletor e a distância de instalação. Verifique também alimentação e estado dos LEDs antes de concluir que o sensor está defeituoso.

A saída não é reconhecida pelo controlador: o que pode estar acontecendo?

Uma causa possível é a entrada do controlador não ser compatível com PNP ou haver erro na ligação. Confirme a compatibilidade da entrada, a tensão de alimentação e a atribuição dos contatos no datasheet.

Como escolher entre este sensor e outro modelo?

Escolha o O6P301 quando a aplicação exigir princípio retroreflexivo, saída PNP e alcance dentro do especificado. Avalie outro modelo se o circuito exigir NPN, se não houver refletor ou se a distância necessária superar 5 m.

Quais cuidados devo tomar na instalação e no alinhamento?

Alinhe o sensor ao refletor prismático e confira a distância em relação à referência de alcance. Respeite o torque máximo de 1 Nm para os parafusos e use o datasheet para confirmar a pinagem.

O sensor vem em kit com cabo, conector ou refletor?

A configuração descrita inclui cabo PVC de 0,3 m e conector M12; a ficha não declara refletor ou acessórios adicionais inclusos. Confirme os itens fornecidos no anúncio antes de concluir a compra.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que detecta a interrupção ou alteração do retorno óptico proveniente de um refletor prismático. (Ref.: Princípio de funcionamento: retroreflexivo)

Filtro de polarização

Recurso óptico declarado para o sensor, associado à identificação do retorno luminoso na montagem retroreflexiva. (Ref.: Característica especial: filtro de polarização)

Saída PNP

Saída de comutação cujo tipo deve ser compatível com a entrada do controlador conectado. (Ref.: Função elétrica: PNP)

IP69K

Grau de proteção declarado para o invólucro; a aplicação deve respeitar as condições especificadas pelo fabricante. (Ref.: Proteção IP: IP65, IP67, IP68 e IP69K)

Frequência de comutação

Frequência máxima declarada para as transições de comutação do sensor em corrente contínua. (Ref.: Frequência de comutação DC: 1.000 Hz)
