Sensor Retroreflexivo IFM O6P203

Pré-visualizar: O6P203 IFM - Sensor Retroreflexivo IFM Detecção de objetos PNP 5m IP67 M8

O6P203 IFM - Sensor Retroreflexivo IFM Detecção de objetos PNP 5m IP67 M8

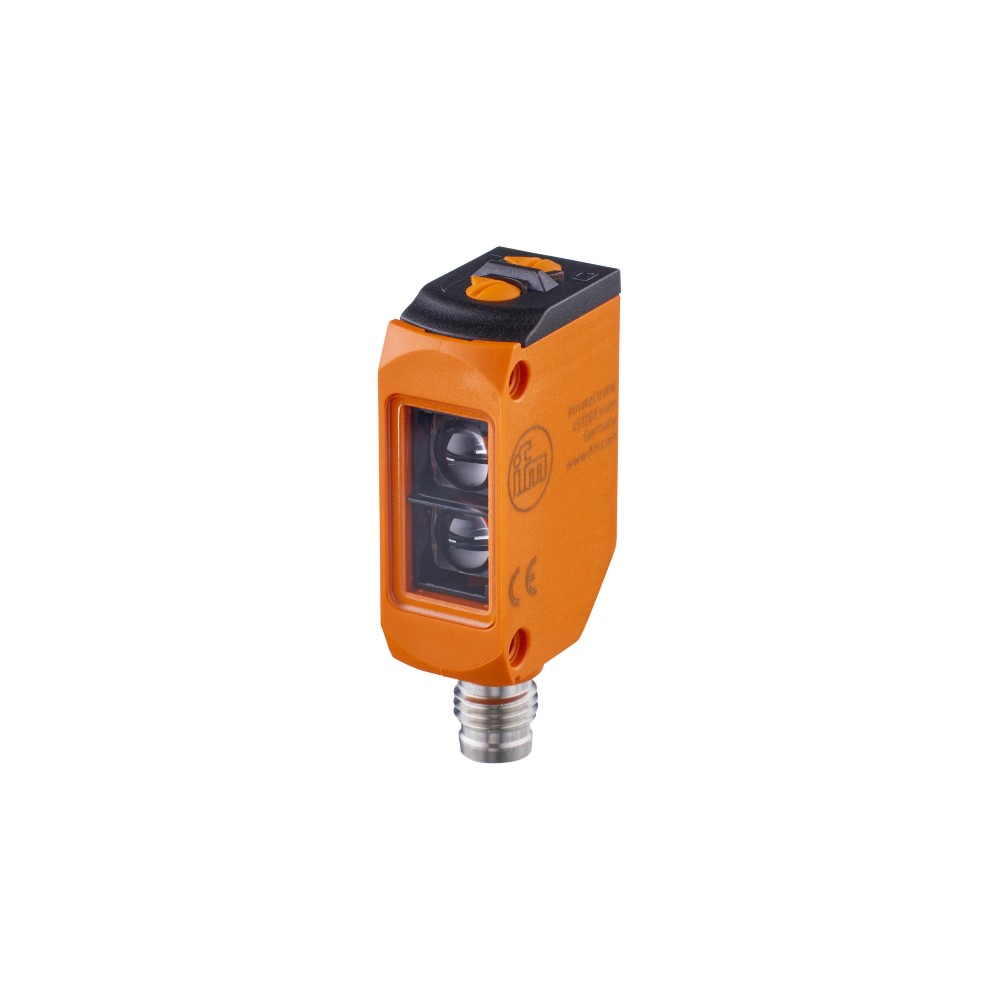

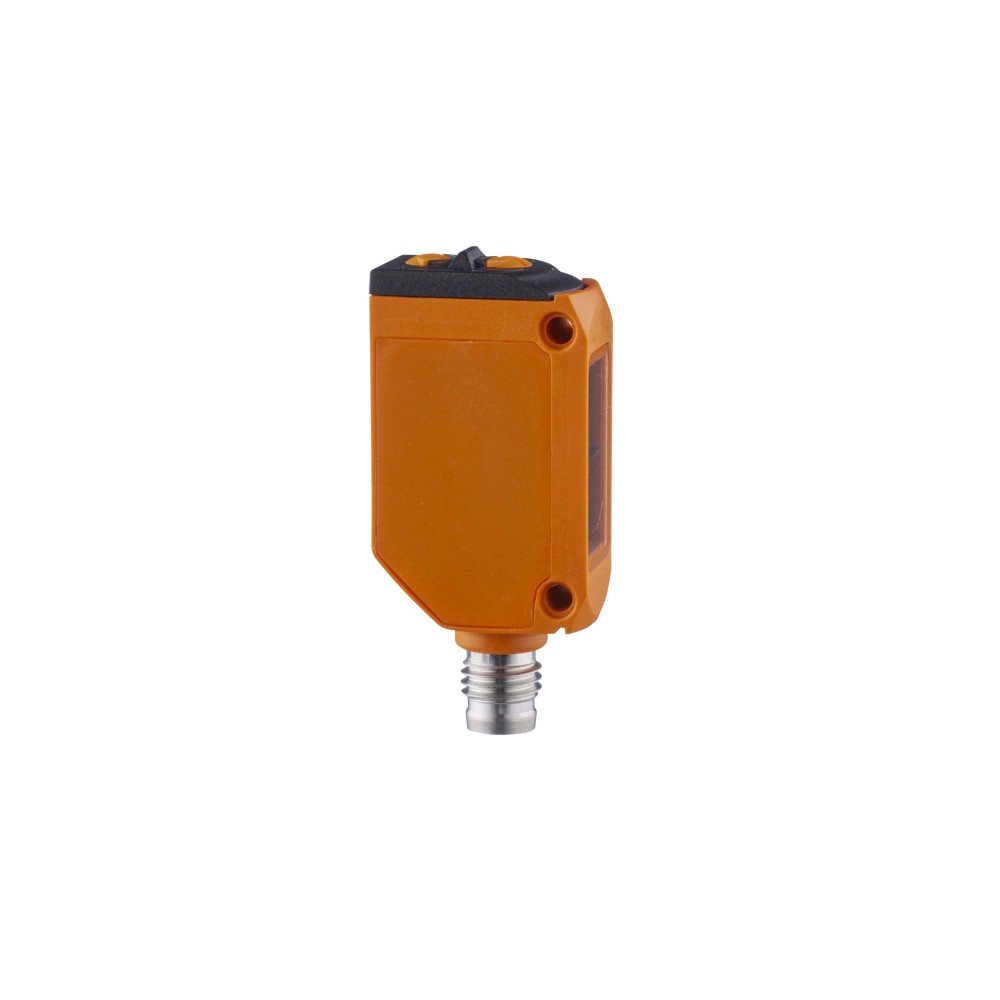

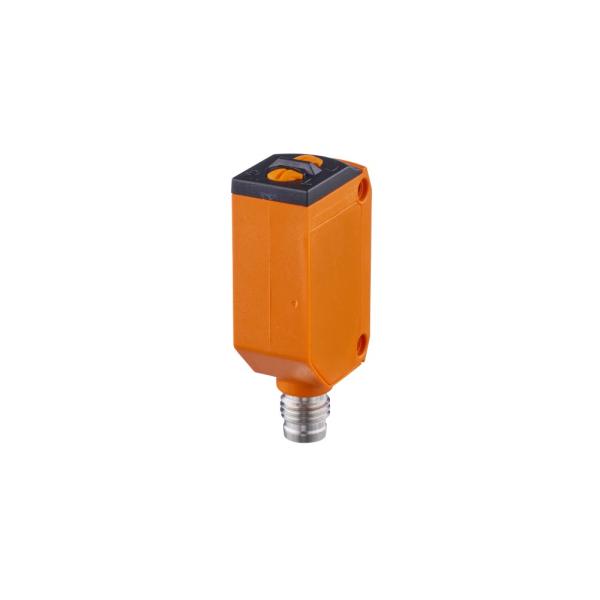

Imagem meramente ilustrativa

R$ 1.035,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6P203
EAN: 4021179279529
NCM do produto: 85365090

Destaques do Produto Tipo Retroreflexivo...mais

Fechar menu

Saiba mais sobre: "O6P203 IFM - Sensor Retroreflexivo IFM Detecção de objetos PNP 5m IP67 M8"

Destaques do Produto

Tipo

Retroreflexivo

Alcance

5 m

Saída

PNP

Conexão

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retroreflexivo IFM O6P203, PNP, Alcance 5m, Conexão M8

O O6P203 é um sensor fotoelétrico retroreflexivo da IFM, projetado para detecção confiável de objetos em ambientes industriais. Operando com luz vermelha, oferece alcance de até 5 metros e saída PNP. Destaca-se por seu modo de comutação Claro/Escuro selecionável e robustez com proteção IP65/IP67, utilizando conexão M8 padrão.

PRINCIPAIS ESPECIFICAÇÕES

SKU	O6P203
Marca	IFM
Tipo de luz	Vermelha
Alcance	5 m
Saída	PNP
Conexão	M8
Proteção	IP65, IP67
Modo	Claro/Escuro selecionável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de montagem e esteiras transportadoras
Detecção de caixas e embalagens opacas
Ambientes industriais com requisitos de proteção IP67

⚠ Considere outro se precisa de:

Superfícies de alto brilho próximas ao eixo óptico
Ambientes com excesso de poeira ou névoa que bloqueiem o feixe
Distâncias superiores a 5 metros

APLICAÇÕES E USO

Monitoramento de presença em esteiras transportadoras
Contagem de peças e pacotes em linhas de produção
Posicionamento de máquinas industriais
Detecção de objetos em processos automatizados

COMO ESCOLHER

Antes de comprar o Sensor Retroreflexivo IFM O6P203, PNP, Alcance 5m, Conexão M8, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações de detecção de objetos opacos em distâncias médias (até 5m) onde a instalação é simplificada pelo uso de refletor.

Quando considerar outras opções

Considere sensores de barreira (emissor/receptor separados) se o ambiente possuir obstruções que impeçam o retorno do feixe do refletor, ou sensores a laser para detecção de objetos extremamente pequenos.

ESPECIFICAÇÕES TÉCNICAS

Dados ópticos
Tipo de sensor	Retroreflexivo	Princípio de detecção óptica requerendo refletor
Alcance	5 m	Distância máxima de operação com refletor padrão

Dados elétricos
Saída de comutação	PNP	Padrão de saída para controladores lógicos programáveis
Modo de comutação	Claro/Escuro selecionável	Configuração da lógica de saída

Dados mecânicos
Grau de proteção	IP 65, IP 67	Resistência a poeira e jatos de água/imersão
Conexão	M8	Interface física para cabeamento

COMPATIBILIDADE

Comunicação

• Sinal discreto (PNP)

Conexões

Elétrica M8 (conector)

Processo Refletor (externo)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de líquidos	✓	O sensor possui classificação IP67, resistindo à umidade e imersão temporária.
Detecção de objetos transparentes	✗	Sensores retroreflexivos padrão não são otimizados para materiais transparentes.

INSTALAÇÃO

Como instalar o Sensor Retroreflexivo IFM O6P203, PNP, Alcance 5m, Conexão M8

Fixar o sensor em um suporte estável utilizando os furos de montagem.
Posicionar o refletor de forma que o feixe de luz retorne ao centro do sensor.
Verificar o alinhamento observando o LED de status no sensor.
Conectar o cabo M8 seguindo o esquema de ligação do manual.
Configurar o modo de comutação (Claro ou Escuro) via dispositivo ou chave seletora, se disponível.
Testar a detecção passando um objeto pelo percurso do feixe.

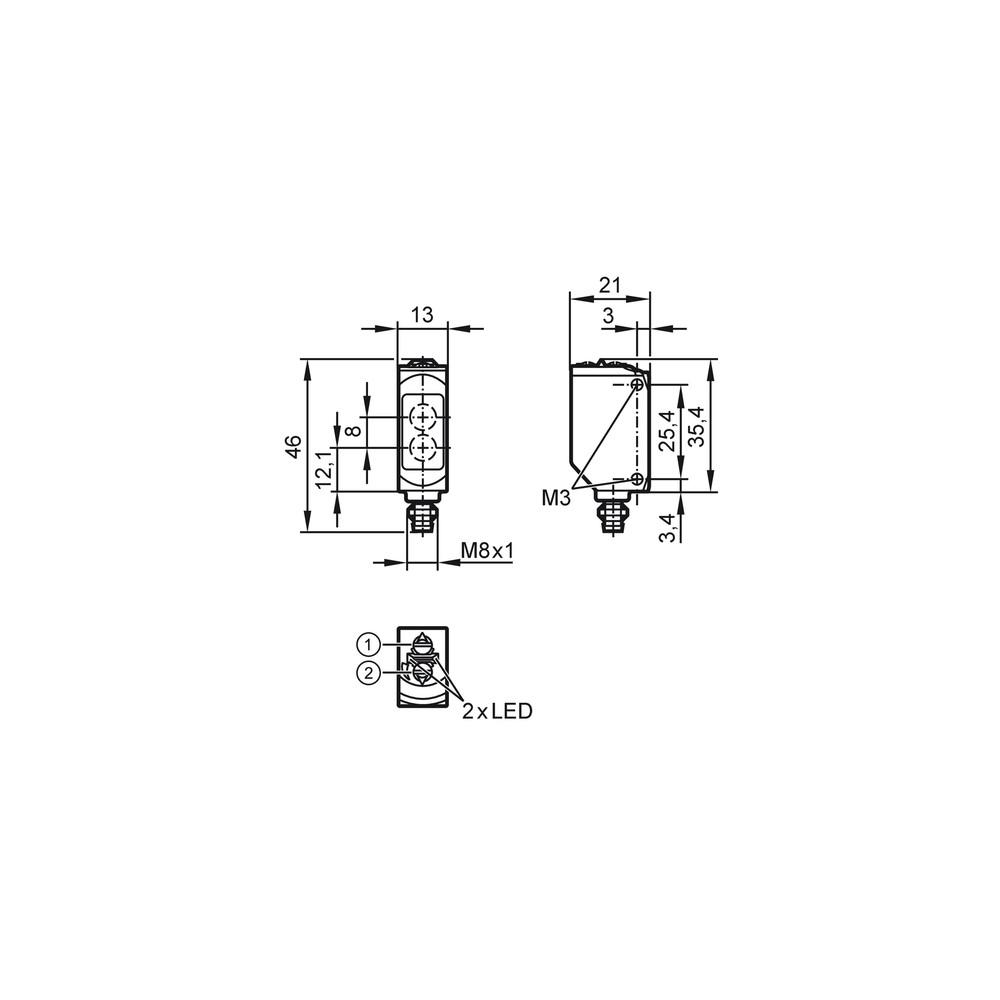

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta incorretamente	Desalinhamento do feixe ou lente suja	Verificar se o LED indicador de status acende e limpar superfícies ópticas
Sensor inoperante (sem LED)	Falha na conexão do cabo M8	Checar continuidade do cabo e integridade do conector
Sensor atua de forma invertida	Configuração de modo de comutação incorreta	Revisar se o modo Claro/Escuro está configurado para a lógica da aplicação
Detecção de falsos positivos	Interferência de reflexão de fundo	Ajustar o ângulo de montagem ou sensibilidade

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico O6P203 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor O6P203 e quais suas funções principais?

O O6P203 é um sensor fotoelétrico do tipo retroreflexivo que utiliza luz vermelha para detecção de objetos a uma distância de até 5 metros, operando com sinal de saída PNP.

O que acompanha o produto na embalagem?

O kit padrão inclui o sensor retroreflexivo O6P203. Acessórios como cabos de conexão M8, refletores ou suportes de montagem devem ser adquiridos separadamente conforme a necessidade da aplicação.

Para quais aplicações este sensor não é adequado?

Este sensor não é indicado para detecção de objetos transparentes de alta transparência sem o uso de filtros ou configurações específicas de sensibilidade. Além disso, não deve ser utilizado em ambientes com imersão contínua em fluidos, apesar da proteção IP67.

Existe alguma restrição de material detectável?

O sensor não deve ser aplicado onde a reflexão especular de materiais metálicos polidos interfere no feixe de retorno, a menos que o ângulo de incidência seja ajustado para evitar falsos positivos.

O sensor não está detectando o objeto, o que pode ser?

Se o sensor não comuta, verifique se o feixe de luz está corretamente alinhado com o refletor e se não há obstruções físicas. Também confirme se o LED de status indica detecção.

O sensor apresenta luz indicadora piscante, o que isso significa?

Geralmente indica acúmulo de sujeira na lente ou no refletor, desalinhamento mecânico ou falha na tensão de alimentação. Limpe as superfícies ópticas e verifique a integridade do cabo M8.

Devo escolher este sensor retroreflexivo ou um sensor difuso?

O O6P203 é uma unidade autônoma (sensor fotoelétrico de barreira com refletor). Se sua aplicação exige detecção de distância precisa sem refletor, considere sensores de triangulação difusa ou sensores a laser.

Em qual situação este modelo deixa de ser a melhor escolha técnica?

Para distâncias de detecção superiores a 5 metros ou ambientes com altíssima densidade de poeira que bloqueiam o retorno do refletor, o uso de sensores de barreira (emissor/receptor separados) é tecnicamente mais robusto.

Quais os cuidados essenciais na instalação?

A instalação exige o alinhamento preciso do feixe de luz vermelha com o refletor. Certifique-se de que o sensor esteja montado firmemente para evitar vibrações que desalinhem o feixe.

Como funciona a procedência e o fornecimento deste sensor?

O faturamento e a entrega são gerenciados diretamente pela IFM, garantindo a procedência do componente e acesso ao suporte técnico oficial do fabricante.

GLOSSÁRIO TÉCNICO

Retroreflexivo

Tipo de sensor que utiliza um refletor para retornar o feixe de luz ao emissor, detectando qualquer objeto que interrompa esse caminho.

PNP

Configuração de saída onde o sensor comuta o polo positivo da carga (source). (Ref.: Saída de comutação)

IP67

Grau de proteção que indica total resistência contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

Comutação Claro/Escuro

Função que permite configurar o sensor para ativar a saída quando o feixe é recebido ou quando é interrompido.

Padrão de conexão circular de 8mm utilizado para conexão elétrica rápida e segura em componentes industriais.
