Sensor de Reflexão Difusa IFM O6H303

Pré-visualizar: O6H303 IFM - Sensor de Reflexão Difusa ifm Indústria Alimentícia PNP 200mm Aço Inox

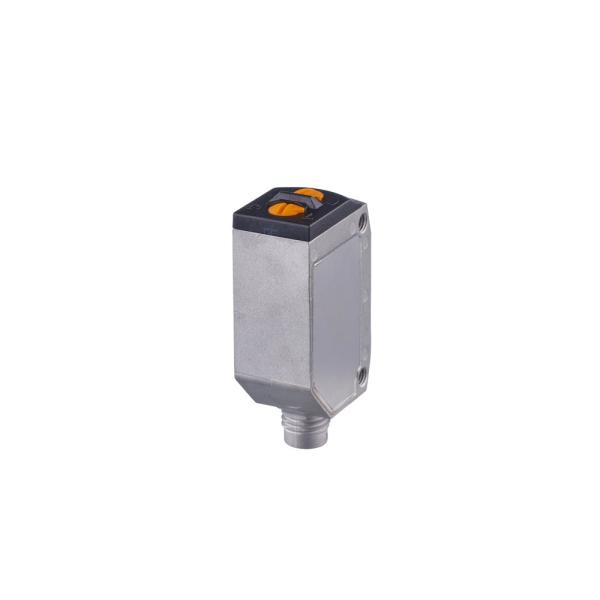

O6H303 IFM - Sensor de Reflexão Difusa ifm Indústria Alimentícia PNP 200mm Aço Inox

Imagem meramente ilustrativa

R$ 1.685,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6H303
EAN: 4021179275804
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "O6H303 IFM - Sensor de Reflexão Difusa ifm Indústria Alimentícia PNP 200mm Aço Inox"

Destaques do Produto

Tipo de Saída

PNP

Alcance máximo

200 mm

Conexão elétrica

M8, 4 pinos

Material

Aço Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de reflexão difusa ifm O6H303 com Supressão de Fundo, PNP, Aço Inoxidável

O sensor O6H303 é um dispositivo de reflexão difusa com supressão de fundo projetado para detecção precisa em ambientes da indústria alimentícia. Operando com tecnologia de luz vermelha e saída PNP, ele permite a detecção confiável de objetos em distâncias de até 200 mm. Sua construção robusta em aço inoxidável 316L com grau de proteção IP69K assegura durabilidade em processos de higienização rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Reflexão difusa
Alcance	200 mm
Saída	PNP
Conexão	M8
Material	Aço Inox 316L
Proteção	IP69K
Frequência	1000 Hz
Dimensões	41.3x13x21 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia (contato eventual com água/produtos químicos)
Esteiras transportadoras com objetos de cores variadas
Aplicações que exigem montagem compacta
Ambientes com lavagem industrial (IP69K)

⚠ Considere outro se precisa de:

Ambientes com NPN
Distâncias superiores a 200 mm
Detecção de objetos transparentes de alta transmitância sem ajuste
Uso em sistemas de segurança de categoria PL

APLICAÇÕES E USO

Indústria alimentícia e de bebidas (processos de lavagem)
Detecção de objetos em esteiras (objetos escuros, cinzas ou claros)
Automação de máquinas que exigem invólucro em aço inox

COMO ESCOLHER

Antes de comprar o Sensor de reflexão difusa ifm O6H303 com Supressão de Fundo, PNP, Aço Inoxidável, verifique estes pontos:

Quando escolher este sensor

Opte pelo O6H303 quando a aplicação exigir um sensor compacto com supressão de fundo e alta resistência a processos de limpeza (IP69K), comum na indústria de alimentos.

Quando buscar outra alternativa

Considere buscar outra opção se precisar de distâncias de detecção maiores que 200 mm, ou se o sistema for operado por lógica NPN.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição e Óptica
Alcance	2...200 mm	Valor nominal ajustável com referência a papel branco 200x200mm
Princípio de funcionamento	Reflexão difusa	Padrão de operação óptica

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Função elétrica	PNP	Tipo de comutação
Frequência de comutação	1000 Hz	Capacidade de processamento de pulsos

Dados Mecânicos e Ambiente
Material do invólucro	Aço inoxidável 316L	Resistência a corrosão
Grau de proteção	IP 65 / 67 / 68 / 69K	Resistência contra penetração de sólidos e líquidos
Dimensões	41,3 x 13 x 21 mm	Tamanho físico do componente

COMPATIBILIDADE

Comunicação

• Sinal digital PNP

Conexões

Elétrica Conector M8, 4 polos

Processo Montagem retangular compatível com suportes padrão

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com jatos de água (higienização)	✓	Possui certificação IP69K, resistente a limpeza industrial.
Detecção de peças a 500 mm	✗	O range máximo é limitado a 200 mm.
Sistemas de controle baseados em NPN	✗	O sensor é exclusivamente PNP.

INSTALAÇÃO

Como instalar o Sensor de reflexão difusa ifm O6H303 com Supressão de Fundo, PNP, Aço Inoxidável

Verifique a compatibilidade elétrica (24V DC PNP)
Posicione o sensor a uma distância adequada (até 200mm)
Realize a fixação mecânica usando parafusos (torque máx 1Nm)
Conecte o cabo M8 observando o pinout do manual
Ajuste a sensibilidade conforme o objeto de detecção
Verifique o acendimento do LED verde (operação) e amarelo (status)

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta o objeto ou gera sinais falsos	Acúmulo de sujeira ou resíduos na lente óptica	Limpe a face frontal com pano macio e verifique o indicador LED
Objeto não é detectado	Distância do objeto fora da faixa configurada (200mm)	Verifique a distância entre o objeto e a óptica
Sensor sem sinal ou sem energia (LED verde desligado)	Conexão elétrica frouxa ou cabo rompido	Teste a continuidade do cabo e verifique o conector M8
Saída ativa ao contrário do desejado	Configuração de modo Claro/Escuro incorreta	Verifique a configuração de modo selecionada no dispositivo

DOCUMENTAÇÃO TÉCNICA

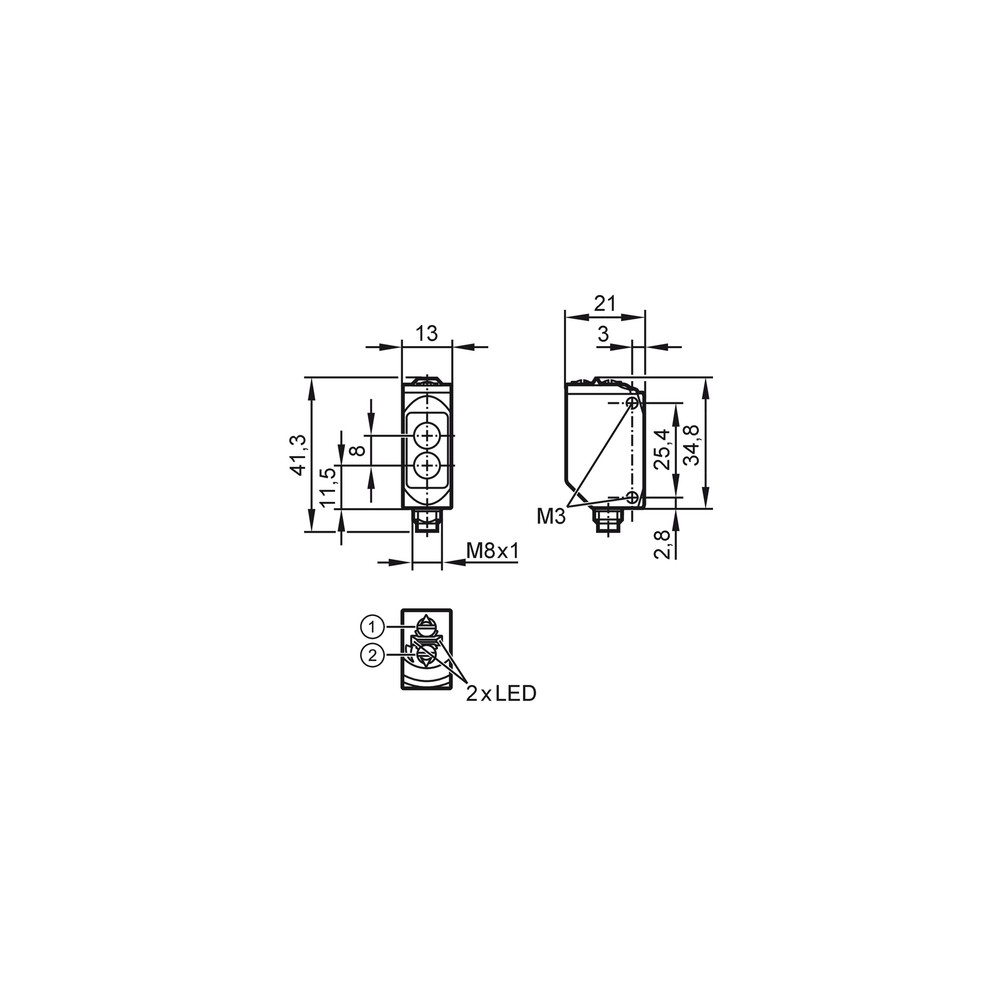

Datasheet Oficial O6H303 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor O6H303 e qual sua principal aplicação?

O sensor O6H303 é um sensor óptico de reflexão difusa com supressão de fundo, ideal para detectar objetos em distâncias de até 200 mm, sendo especialmente indicado para o setor alimentício devido ao seu invólucro de aço inoxidável.

O que acompanha o produto na embalagem?

O sensor acompanha o invólucro retangular integrado e os componentes de vedação necessários para manter a classe de proteção IP69K, garantindo robustez mecânica.

Este sensor é compatível com sistemas de controle NPN?

Não, este sensor utiliza tecnologia de saída PNP (comutação positiva) e não é compatível com sistemas que requerem saída NPN (comutação negativa).

Para quais situações este produto não é adequado?

Não é indicado para distâncias de detecção superiores a 200 mm, nem para ambientes onde a poeira extrema obstrua a óptica de forma contínua sem ciclos de limpeza.

Por que o sensor para de detectar o objeto após algum tempo de uso?

O sintoma geralmente é a ausência de sinal de saída (LED amarelo apagado) mesmo com o objeto presente; verifique se a lente está obstruída ou se a distância de ajuste excedeu os 200 mm.

Como diagnosticar falhas de detecção em ambiente de produção?

O sintoma de comutação intermitente ou incorreta pode ser causado por um desalinhamento óptico ou sujeira acumulada no protetor frontal (PMMA); verifique a limpeza da lente e o alinhamento em relação ao objeto.

Qual a diferença deste sensor para sensores ópticos convencionais?

O O6H303 é especializado para o setor alimentício (Aço 316L, proteção IP69K), enquanto modelos convencionais plásticos não suportam os agentes de limpeza químicos ou pressão de jato de água deste ambiente.

Devo escolher este sensor de reflexão difusa ou um sensor de barreira?

A escolha entre modelos deve considerar a necessidade de supressão de fundo; o O6H303 é superior em aplicações onde o fundo não deve ser detectado, diferenciando-se de sensores de barreira que exigem alinhamento entre emissor e receptor.

Quais cuidados tomar durante a instalação mecânica?

Certifique-se de não exceder o torque de aperto de 1 Nm nos parafusos de montagem para evitar deformações no invólucro e garantir a vedação estanque.

Qual a origem e confiabilidade deste sensor?

O sensor é fabricado pela ifm electronic e possui procedência industrial direta, sendo projetado para integrar sistemas de automação que exigem conformidade com a norma EN 60947-5-2.

GLOSSÁRIO TÉCNICO

Supressão de fundo

Capacidade do sensor de detectar o alvo ignorando objetos ou superfícies localizados atrás do ponto de ajuste (Ref.: Característica especial).

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura, comum em higienização industrial (Ref.: Grau de proteção).

PNP

Configuração de saída de comutação que fornece tensão positiva (V+) quando o sensor está ativo (Ref.: Função elétrica).

Aço Inox 316L

Material do invólucro com alta resistência à corrosão, padrão para a indústria de alimentos (Ref.: Materiais do invólucro).

Reflexão Difusa

Princípio óptico onde o emissor e receptor estão no mesmo corpo, detectando a luz refletida pelo próprio objeto (Ref.: Princípio de funcionamento).
