Sensor de Reflexão Difusa IFM O6H301

Pré-visualizar: O6H301 IFM - Sensor de Reflexão Difusa ifm Indústria Alimentícia PNP 200mm IP69K

O6H301 IFM - Sensor de Reflexão Difusa ifm Indústria Alimentícia PNP 200mm IP69K

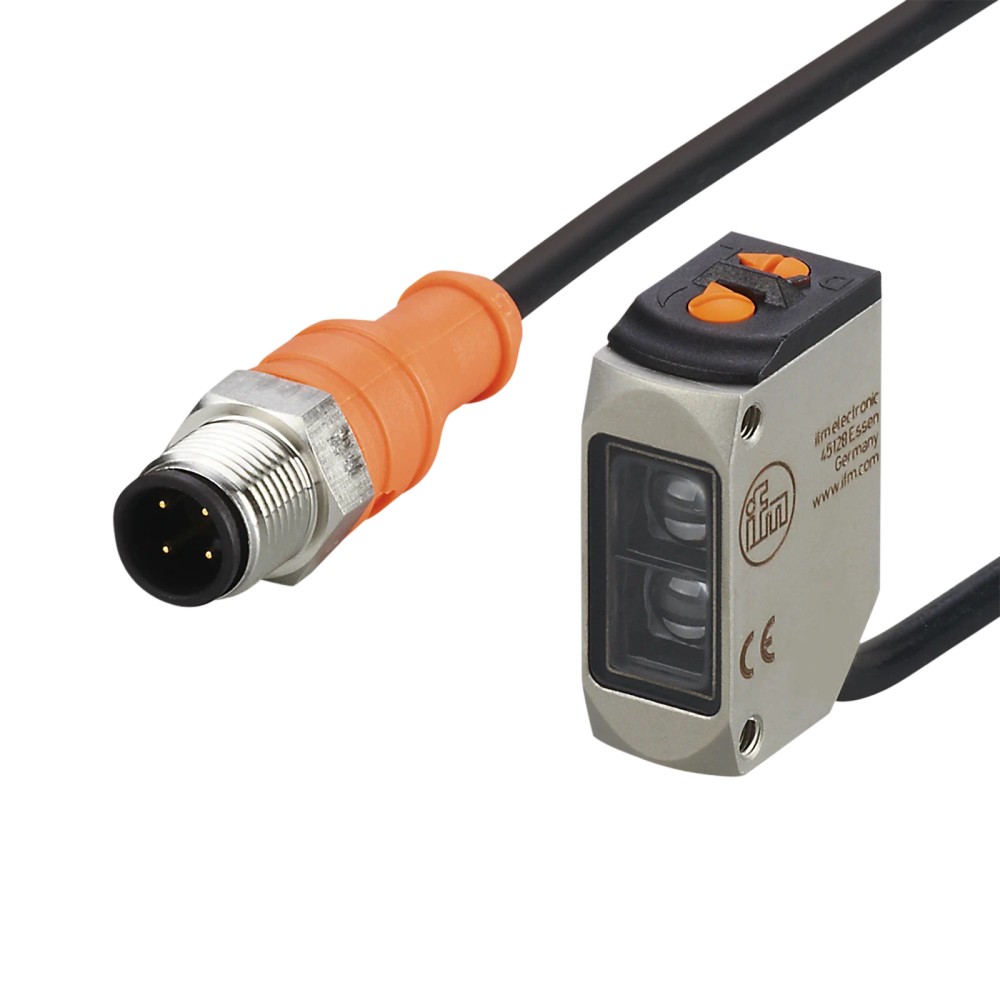

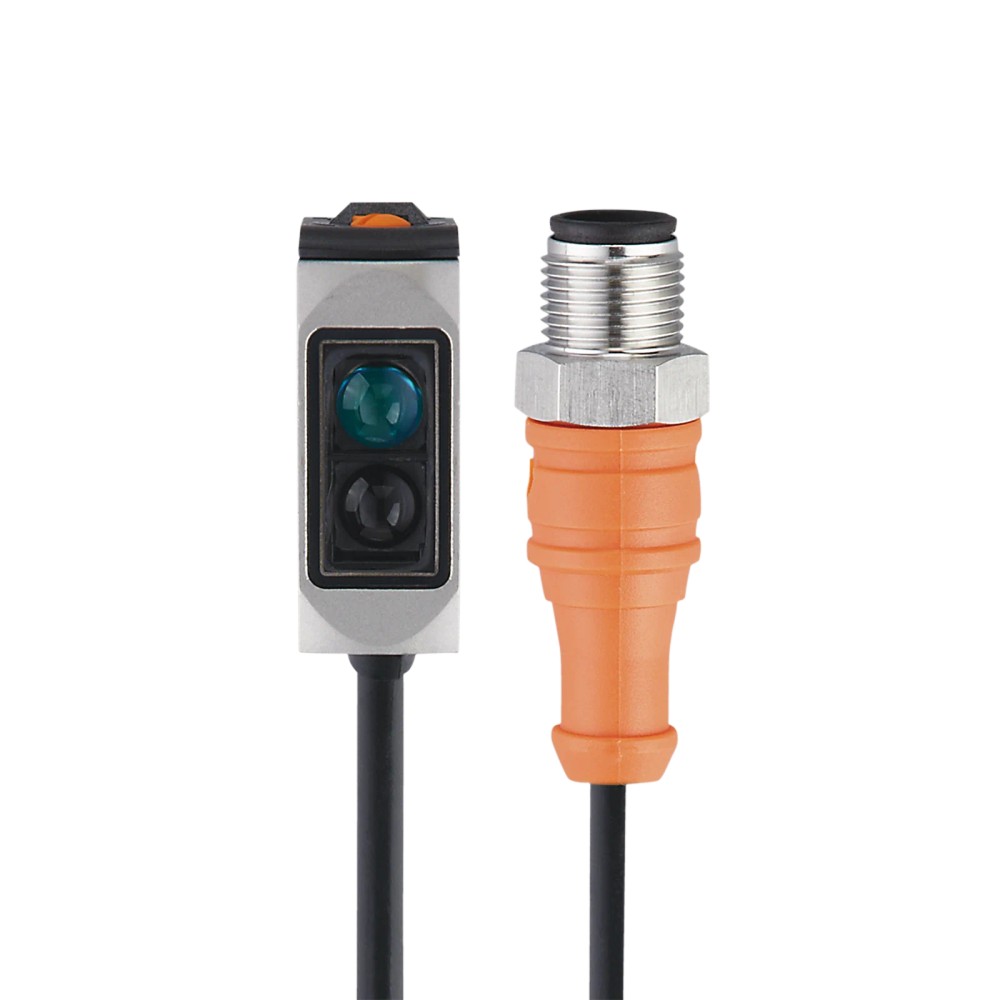

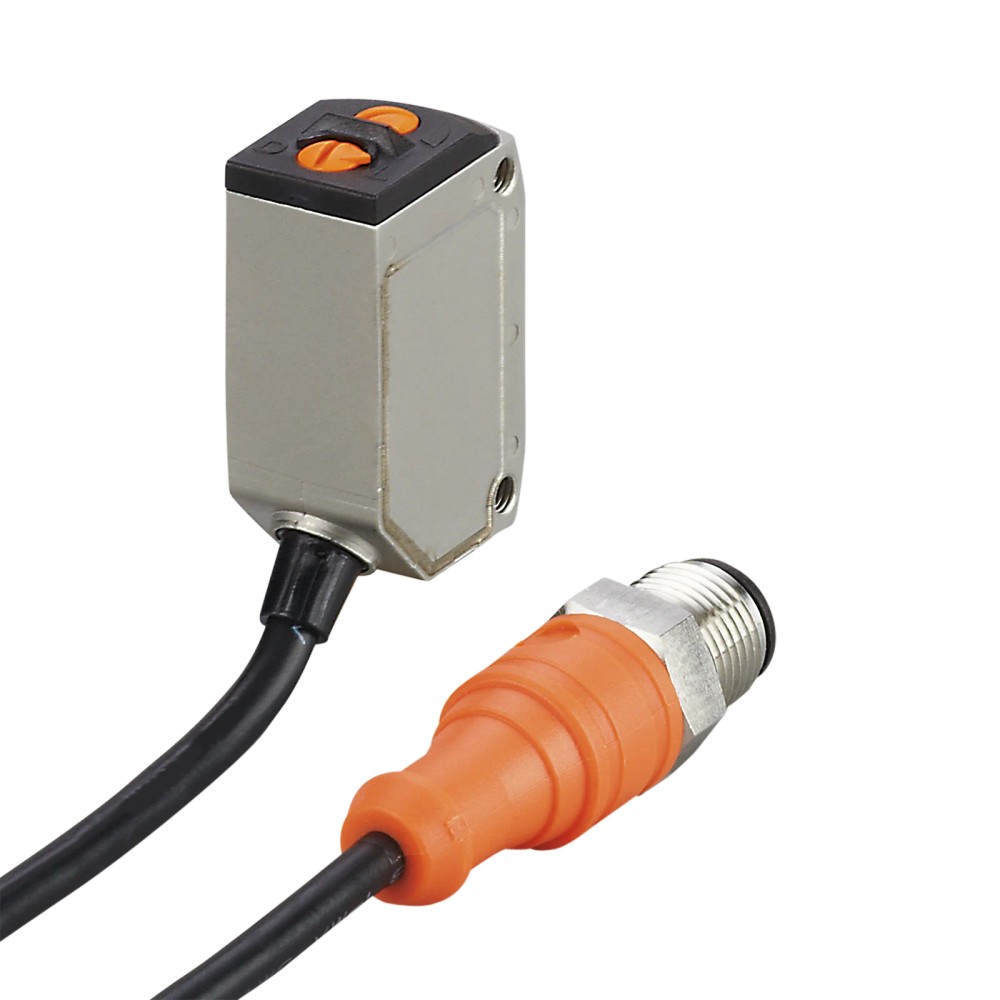

Imagem meramente ilustrativa

R$ 1.685,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6H301
EAN: 4021179273848
NCM do produto: 85365090

Destaques do Produto Alcance nominal 2 a...mais

Fechar menu

Saiba mais sobre: "O6H301 IFM - Sensor de Reflexão Difusa ifm Indústria Alimentícia PNP 200mm IP69K"

Destaques do Produto

Alcance nominal

2 a 200 mm para objeto branco

Tipo de saída

PNP

Alimentação

10 a 30 V DC

Modo de comutação

Claro/Escuro selecionável

Conexão

Cabo PVC de 0,3 m com conector M12 de 4 contatos

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de reflexão difusa com supressão de fundo ifm O6H301, PNP, 200 mm, IP69K

O ifm O6H301 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações da indústria alimentícia e de bebidas. Utiliza luz vermelha e oferece alcance de detecção de 2 a 200 mm para objeto branco, com modo Claro/Escuro selecionável. A saída é PNP e a conexão combina cabo PVC de 0,3 m com conector M12. O invólucro possui proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa com supressão de fundo
Alcance de detecção	2 a 200 mm para objeto branco com 90% de remissão
Saída	PNP; modo Claro/Escuro selecionável
Fonte de luz	Luz vermelha, comprimento de onda de 633 nm
Tensão de operação	10 a 30 V DC
Frequência de comutação	1000 Hz
Proteção do invólucro	IP65, IP67, IP68 e IP69K
Conexão elétrica	Cabo PVC de 0,3 m e conector M12, codificação A, 4 contatos
Material do invólucro	Aço inoxidável 1.4404 (316L)
Dimensões e peso	34,8 x 13 x 21 mm; 51,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica sem contato de objetos em aplicações da indústria alimentícia e de bebidas, respeitando o alcance e as condições ambientais especificadas.
Aplicações com saída PNP e alimentação DC entre 10 e 30 V, desde que a entrada do controlador seja eletricamente compatível.
Instalações que exijam proteção IP65, IP67, IP68 ou IP69K e sejam compatíveis com a conexão por cabo e M12.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN; este modelo tem saída PNP.
Não selecionar para distâncias de detecção acima de 200 mm; esse é o limite máximo indicado para o objeto branco de referência.
Não selecionar para alimentação fora da faixa de 10 a 30 V DC.
Não presumir compatibilidade com qualquer controlador ou conector apenas pela presença de M12; confirme pinagem, alimentação e entrada PNP no equipamento receptor.

APLICAÇÕES E USO

Aplicação declarada: detecção de objetos em processos da indústria alimentícia e de bebidas, com alcance dependente da remissão do alvo: 2 a 200 mm para branco, 4 a 200 mm para cinza e 8 a 200 mm para preto, conforme valores da ficha.
Possibilidade de uso em uma entrada de controlador PNP, desde que alimentação, pinagem e limites elétricos sejam compatíveis; a ficha não identifica modelos específicos de PLC ou controladores.
Para montagem em equipamento sujeito a lavagem ou exposição ambiental, considerar os graus IP65, IP67, IP68 e IP69K especificados e seguir as condições de instalação do fabricante. A ficha não detalha métodos de limpeza ou agentes químicos compatíveis.
A faixa geral de temperatura ambiente informada é de -25 a 80 °C; para a certificação UL Ta, a ficha indica -25 a 40 °C.
O alcance e o comportamento de detecção dependem do alvo e da remissão especificada; confirme a distância real no equipamento antes de definir a posição de instalação.

COMO ESCOLHER

Antes de comprar o Sensor de reflexão difusa com supressão de fundo ifm O6H301, PNP, 200 mm, IP69K, verifique estes pontos:

Escolha o O6H301 quando

A aplicação exigir sensor de reflexão difusa com supressão de fundo, saída PNP, modo Claro/Escuro selecionável e alcance dentro da faixa especificada. Verifique também alimentação de 10 a 30 V DC e compatibilidade da entrada do controlador.

Procure outra configuração quando

O sistema exigir saída NPN, alimentação fora de 10 a 30 V DC ou detecção além do limite informado. A ficha não identifica modelos alternativos; compare as exigências do sistema com o datasheet do fabricante antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O6H301	Código do produto informado no anúncio e na ficha.
Marca	ifm	Fabricante indicado para o produto.
Categoria	Sensor de reflexão difusa	Classificação do produto.
Aplicação indicada	Indústria alimentícia e de bebidas	Aplicação declarada na ficha do produto.
Princípio de funcionamento	Sensores de reflexão difusa	Detecção fotoelétrica por reflexão difusa.
Característica especial	Supressão de fundo	Recurso especificado para diferenciar o objeto do fundo.

Dados ópticos e faixa de detecção
Tipo de sensor	Reflexão difusa com supressão de fundo	Princípio e recurso de detecção.
Fonte de luz	Luz vermelha	Tipo de luz emitida.
Comprimento de onda	633 nm	Comprimento de onda especificado para a luz vermelha.
Alcance geral	2 a 200 mm (papel branco 200 x 200 mm)	Referência de alcance declarada para o alvo especificado.
Alcance para objeto branco	2 a 200 mm; 90% de remissão	Faixa indicada para objeto branco.
Alcance para objeto cinza	4 a 200 mm; 18% de remissão	Faixa indicada para objeto cinza.
Alcance para objeto preto	8 a 200 mm; 6% de remissão	Faixa indicada para objeto preto.
Alcance ajustável	Sim	A ficha informa possibilidade de ajuste do alcance de detecção.
Diâmetro máximo da mancha de luz	8 mm	Dimensão máxima informada para a mancha de luz.
Orientação da lente	Óptica lateral	Referência para posicionamento e montagem.
Material do protetor frontal	PMMA	Material informado para o protetor frontal.

Dados elétricos e alimentação
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	22 mA a 24 V	Consumo informado no ponto de alimentação indicado.
Classe de proteção elétrica	III	Classe indicada na ficha.
Fontes de alimentação	Class 2	Classificação de fonte indicada pelo fabricante.
Observação de alimentação	Tensão de serviço supply class 2 conforme cULus	Condição registrada na ficha do produto.
EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética indicada.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Modo de comutação	Claro/Escuro selecionável	Lógica de comutação selecionável conforme a aplicação.
Frequência de comutação DC	1000 Hz	Frequência de comutação especificada.
Corrente constante máxima da saída DC	100 mA	Limite máximo contínuo informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Queda máxima especificada para a saída de comutação.
Proteção contra curto-circuitos	Sim, por impulso	Proteção especificada; versão de proteção por impulso.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica indicado.

Conexões elétricas
Conexão	1 x M12; codificação A; 4 contatos	Tipo e configuração do conector informados.
Cabo	PVC, 0,3 m, 3 x 0,25 mm²	Comprimento, material e seção do cabo especificados.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção indicados na ficha; observar as condições de instalação e ensaio do fabricante.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente certificada UL	-25 a 40 °C	Faixa UL Ta indicada separadamente na ficha.
Tipo de invólucro	Type 1	Classificação de invólucro registrada na ficha.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Geometria indicada para montagem.
Dimensões	34,8 x 13 x 21 mm	Dimensões informadas para planejamento de espaço e fixação.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material especificado para o invólucro.
Material da vedação	EPDM	Material de vedação informado.
Material plástico	PPSU	Material plástico indicado na ficha.
Peso	51,4 g	Peso informado para o produto.
Torque máximo de aperto	1 Nm	Limite indicado para os parafusos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem na ficha.

Displays e indicadores
Display em operação	1 LED verde	Indicador de operação informado.
Display de estado de chaveamento	1 LED amarelo	Indicador do estado de comutação informado.

Dados de confiabilidade
MTTF	708 anos	Valor MTTF declarado na ficha; não representa período de garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado na ficha técnica; a saída especificada é de comutação PNP.

• Compatível eletricamente apenas com entradas e circuitos que aceitem uma saída PNP, após conferência de pinagem e limites elétricos no datasheet.

Conexões

Elétrica Cabo PVC de 0,3 m, 3 x 0,25 mm², com conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC e saída de comutação PNP; corrente constante máxima da saída de 100 mA. Confirmar a pinagem no datasheet antes de conectar.

Processo Não possui conexão de processo para fluido informada. É um sensor fotoelétrico retangular com óptica lateral; dimensões de 34,8 x 13 x 21 mm. Fixação por parafusos, torque máximo indicado de 1 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador que aceita sinal PNP e alimentação DC dentro de 10 a 30 V	✓	A ficha especifica saída PNP e tensão de operação de 10 a 30 V DC; a pinagem e os limites da entrada devem ser conferidos.
Entrada que exige sinal NPN	✗	A saída indicada para o O6H301 é PNP, não NPN.
Detecção de objeto branco dentro de 2 a 200 mm	✓	A faixa informada para objeto branco com 90% de remissão é de 2 a 200 mm; condições reais do alvo devem ser consideradas.
Detecção além de 200 mm	✗	O alcance máximo informado para o objeto branco de referência é 200 mm.
Aplicação que requer protocolo digital de comunicação	✗	A ficha informa saída de comutação PNP e não especifica protocolo digital.

INSTALAÇÃO

Como instalar o Sensor de reflexão difusa com supressão de fundo ifm O6H301, PNP, 200 mm, IP69K

Confira no datasheet a pinagem do conector M12 e a atribuição dos condutores antes de energizar; não deduza a pinagem apenas pelo número de contatos.
Confirme que a alimentação DC está dentro da faixa especificada e que a entrada conectada aceita sinal PNP e os limites elétricos da saída.
Planeje a fixação considerando o formato retangular, as dimensões do sensor e a orientação lateral da óptica.
Posicione o alvo dentro da faixa de detecção aplicável ao material e à remissão; ajuste o alcance conforme o procedimento do fabricante.
Fixe o sensor respeitando o torque máximo de 1 Nm indicado para os parafusos.
Energize e verifique os indicadores de operação e de estado de chaveamento; valide a detecção na condição real da aplicação.

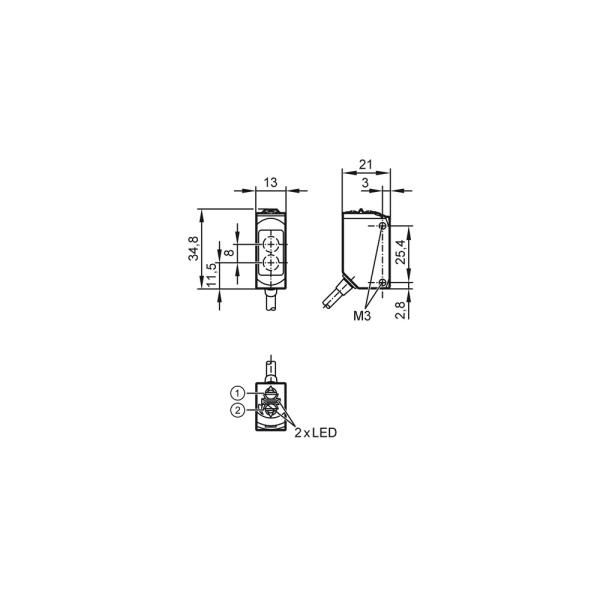

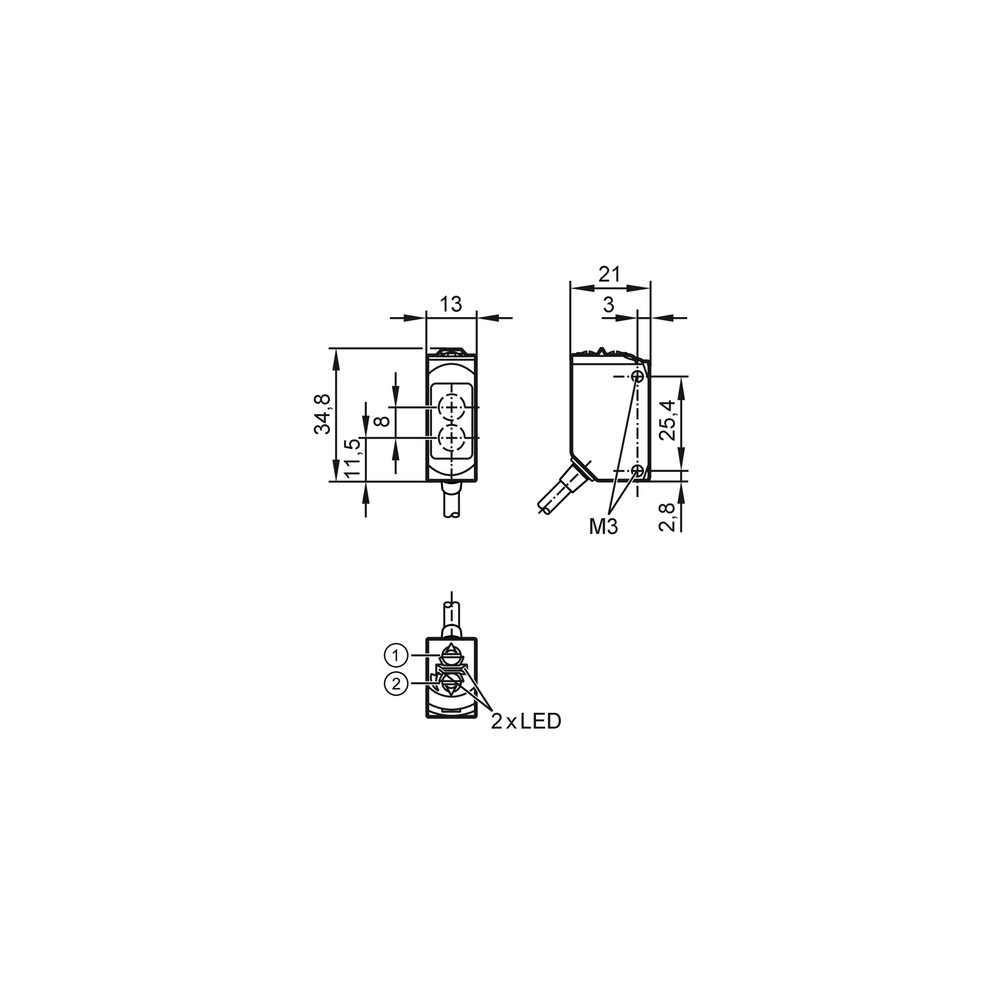

Diagrama Elétrico Desenho Dimensional Pinagem

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a saída do sensor.	Entrada configurada ou especificada para NPN, incompatível com a saída PNP do O6H301; também pode haver divergência de pinagem ou alimentação.	Confira o tipo de entrada do controlador, a pinagem no datasheet, a tensão aplicada e o estado do LED de comutação.
O alvo não é detectado na distância esperada.	A distância excede a faixa aplicável à remissão do alvo ou o alcance ajustado não corresponde à posição de montagem.	Compare a distância e a remissão do objeto com as faixas especificadas para branco, cinza e preto; revise o ajuste e o alinhamento.
A saída permanece ligada ou desligada em relação à lógica esperada.	O modo Claro/Escuro selecionável pode não estar configurado conforme a lógica requerida pela aplicação.	Verifique a seleção do modo de comutação e observe o LED amarelo durante a presença e a ausência do alvo.
O sensor não apresenta indicação de operação.	Alimentação ausente, fora da faixa especificada ou conexão elétrica incorreta.	Meça a alimentação no circuito do sensor, confirme que está entre 10 e 30 V DC e confira conector e pinagem conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados O6H301 em português (Datasheet) Desenho em escala O6H301 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o O6H301 e para que tipo de aplicação serve?

É um sensor fotoelétrico de reflexão difusa com supressão de fundo, indicado na ficha para a indústria alimentícia e de bebidas. Sua saída é PNP e o alcance depende da remissão do objeto.

O que acompanha o sensor e como é feita a conexão?

A ficha informa uma peça por embalagem e descreve cabo PVC de 0,3 m com conector M12, codificação A e 4 contatos. Outros acessórios não estão especificados.

Posso ligar este sensor a uma entrada NPN?

Não, a saída especificada é PNP. Use uma entrada compatível com PNP e confirme a pinagem e os limites elétricos no datasheet.

Ele detecta qualquer objeto a 200 mm?

Não é possível afirmar isso para qualquer objeto: a ficha especifica 2 a 200 mm para branco, 4 a 200 mm para cinza e 8 a 200 mm para preto, com as remissões indicadas. A condição real do alvo deve ser validada na aplicação.

O sensor serve para medir nível de líquido dentro de um tanque?

A ficha o descreve como sensor de reflexão difusa para detecção de objetos, sem indicar medição de nível de líquido. Não selecione o produto para essa função sem validação técnica do fabricante.

Posso usar o O6H301 com alimentação de 24 V AC?

A ficha especifica alimentação de 10 a 30 V DC, não 24 V AC. Confirme o tipo de alimentação do circuito antes da instalação.

O sensor está ligado, mas o CLP não recebe o sinal; o que verifico?

Verifique primeiro se a entrada do CLP aceita PNP, se a alimentação está dentro da faixa especificada e se a pinagem está correta. Observe também o LED amarelo de estado de chaveamento.

O sensor detecta o fundo em vez do objeto; o que pode estar acontecendo?

A distância, a remissão do alvo ou o ajuste de alcance podem não corresponder à aplicação, ou o modo Claro/Escuro pode estar selecionado de forma diferente da lógica esperada. Confira a faixa correspondente ao alvo e o ajuste no datasheet.

Devo comprar apenas o sensor ou também um cabo M12 separado?

O produto é descrito com cabo PVC de 0,3 m e conector M12, portanto essa conexão está integrada à configuração informada. A ficha não especifica outros acessórios ou cabos adicionais.

Como devo instalar e ajustar o sensor no equipamento?

Posicione-o dentro da faixa de detecção correspondente ao alvo, confira a pinagem antes de energizar e ajuste o alcance conforme o procedimento do fabricante. Respeite o torque máximo de 1 Nm indicado para os parafusos.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio fotoelétrico em que o sensor recebe a luz refletida pelo próprio objeto detectado.

Supressão de fundo

Recurso especificado para reduzir a influência do fundo na detecção do objeto.

PNP

Tipo de saída de comutação que deve ser ligado a uma entrada compatível com sinal PNP.

Remissão

Proporção de luz refletida pelo alvo, usada na ficha para diferenciar as faixas de detecção por cor do objeto.

Grau de proteção IP

Classificação de proteção do invólucro conforme indicada pelo fabricante; a aplicação deve respeitar as condições especificadas para cada classificação.
