Sensor Difuso IFM O6H300 - Supressão de Fundo 200mm

Pré-visualizar: O6H300 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia Supressão de Fundo 200mm PNP

O6H300 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia Supressão de Fundo 200mm PNP

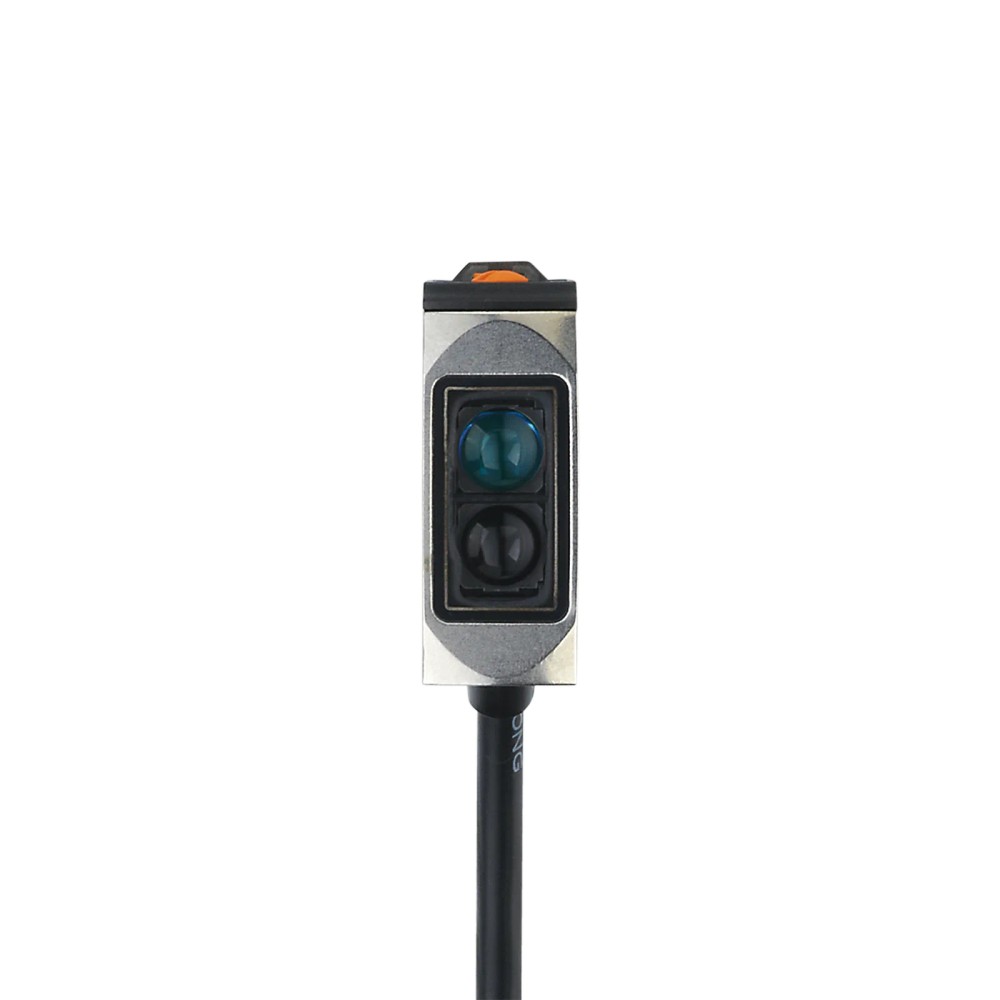

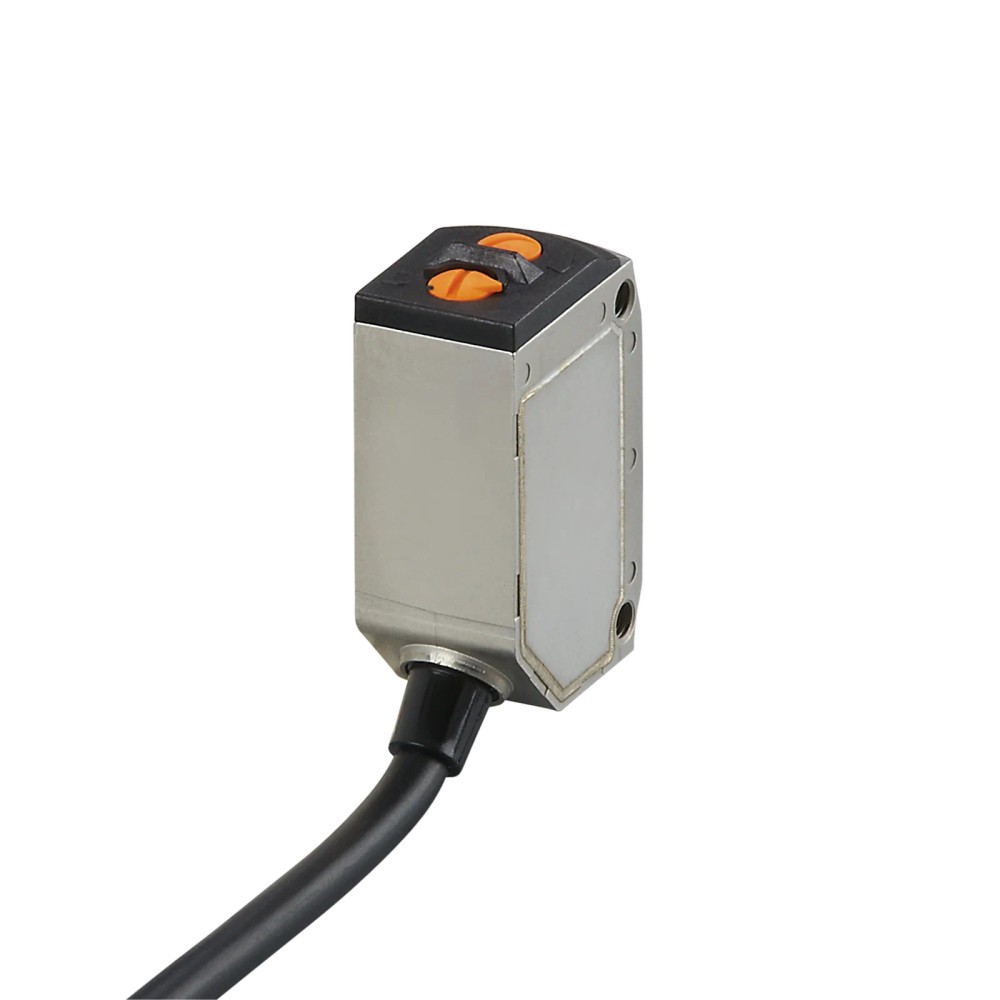

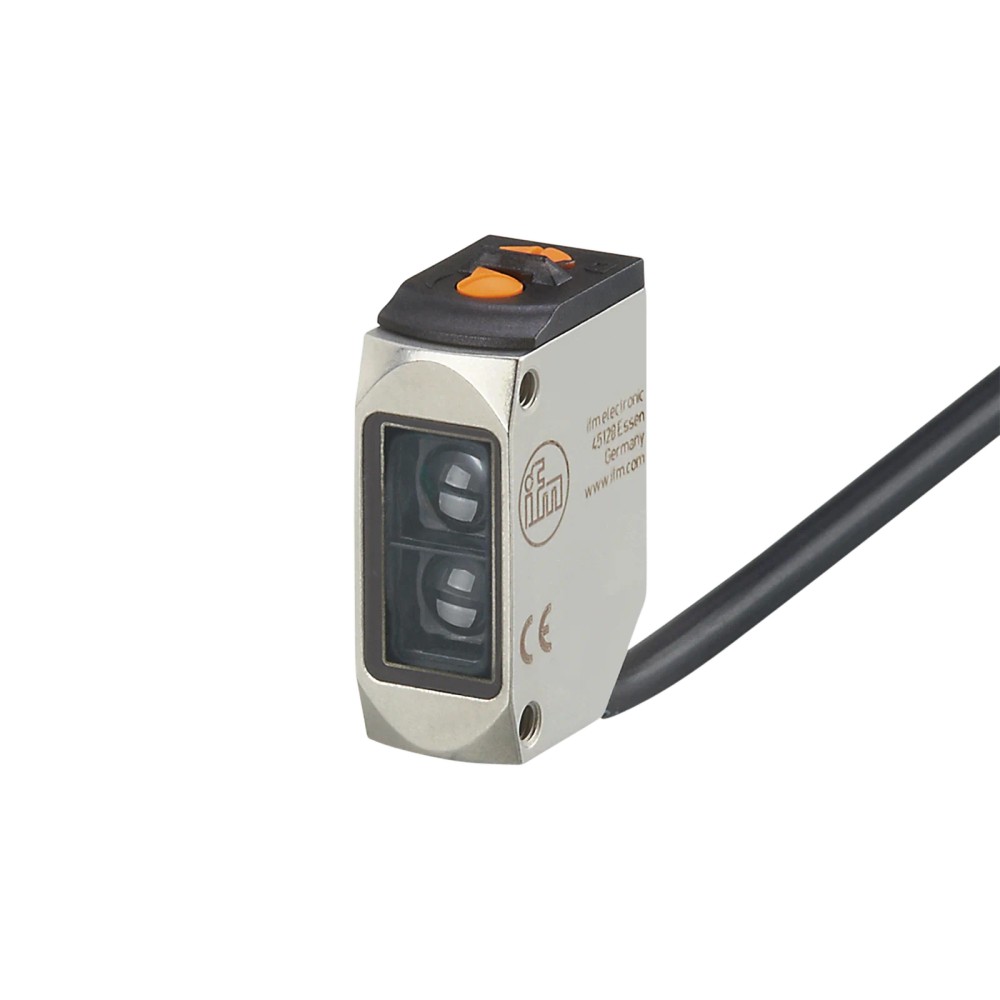

Imagem meramente ilustrativa

R$ 1.685,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6H300
EAN: 4021179272896
NCM do produto: 85365090

Destaques do Produto Alcance máximo 200...mais

Fechar menu

Saiba mais sobre: "O6H300 IFM - Sensor de Reflexão Difusa IFM Indústria Alimentícia Supressão de Fundo 200mm PNP"

Destaques do Produto

Alcance máximo

200 mm; o alcance especificado varia com a refletância do objeto.

Tipo de saída

PNP, com modo Claro/Escuro selecionável.

Alimentação

10...30 V DC.

Corrente máxima constante da saída

100 mA.

Conexão elétrica

Cabo PVC de 2 m, 3 x 0,25 mm².

Proteção do invólucro

IP65, IP67, IP68 e IP69K.

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Fotoelétrico IFM O6H300 de Reflexão Difusa com Supressão de Fundo, PNP, 200 mm

O IFM O6H300 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, indicado para detecção de objetos em aplicações da indústria alimentícia e de bebidas. Utiliza luz vermelha e oferece alcance de detecção de até 200 mm, conforme a refletância do objeto. Possui saída PNP, modo Claro/Escuro selecionável e cabo PVC de 2 m. Seu invólucro tem graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa com supressão de fundo
Alcance máximo	200 mm
Saída de comutação	PNP; modo Claro/Escuro selecionável
Tipo de luz	Vermelha; comprimento de onda de 633 nm
Tensão de operação	10...30 V DC
Corrente máxima constante da saída	100 mA
Conexão elétrica	Cabo PVC de 2 m; 3 x 0,25 mm²
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...80 °C
Dimensões e peso	34,8 x 13 x 21 mm; 81,1 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica de objetos em aplicações da indústria alimentícia e de bebidas, dentro do alcance informado e das condições ambientais especificadas.
Aplicações com entrada de controle compatível com saída PNP e alimentação de 10...30 V DC.
Instalações que necessitem de sensor com cabo integrado de 2 m e proteção IP65, IP67, IP68 e IP69K.

⚠ Considere outro se precisa de:

Não dimensionar para comutar diretamente cargas cuja corrente constante exceda 100 mA; a ficha especifica esse valor como limite máximo da saída.
Não selecionar sem verificar a compatibilidade da entrada do controlador com sinal PNP e a tensão de alimentação de 10...30 V DC.
Não assumir alcance de 200 mm para qualquer objeto: a ficha informa alcances diferentes conforme a refletância.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção fotoelétrica na indústria alimentícia e de bebidas, por reflexão difusa com supressão de fundo.
Para alvos brancos com 90% de remissão, a faixa informada é de 2...200 mm; para cinza com 18%, 4...200 mm; para preto com 6%, 8...200 mm.
Possibilidade inferida: detecção de presença de objetos em uma linha de processo, desde que a geometria, refletância, distância e condições de instalação estejam dentro dos dados do fabricante. Validar na aplicação real.
A ficha informa temperatura ambiente de -25...80 °C e graus de proteção IP65, IP67, IP68 e IP69K; a adequação a procedimentos específicos de limpeza ou exposição deve ser confirmada conforme condições definidas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Fotoelétrico IFM O6H300 de Reflexão Difusa com Supressão de Fundo, PNP, 200 mm, verifique estes pontos:

Escolha o O6H300 quando

A aplicação exigir detecção por reflexão difusa com supressão de fundo, saída PNP, luz vermelha e alcance de até 200 mm, considerando a refletância do alvo e a alimentação de 10...30 V DC.

Avalie outra configuração quando

A entrada do sistema não aceitar PNP, a alimentação disponível estiver fora de 10...30 V DC ou a corrente constante exigida da saída superar 100 mA. Para outros requisitos ópticos ou de alcance, compare os dados do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU	O6H300	Código do produto informado no anúncio.
GTIN	4021179272896	Identificador comercial informado na ficha.
Tipo de produto	Sensor de reflexão difusa com supressão de fundo	Princípio de funcionamento e característica especial informados.
Aplicação	Indústria alimentícia e de bebidas	Setor de aplicação informado na ficha.
MTTF	708 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.

Dados ópticos e faixa de detecção
Tipo de luz	Luz vermelha	Fonte de luz informada pelo fabricante.
Comprimento de onda	633 nm	Comprimento de onda informado na ficha.
Alcance para objeto branco (90% de remissão)	2...200 mm	Faixa de detecção informada para objeto branco.
Alcance para objeto cinza (18% de remissão)	4...200 mm	Faixa de detecção informada para objeto cinza.
Alcance para objeto preto (6% de remissão)	8...200 mm	Faixa de detecção informada para objeto preto.
Alcance informado com papel branco	2...200 mm; papel branco de 200 x 200 mm	Referência de alcance indicada na ficha.
Alcance ajustável	Sim	A ficha informa que o alcance de detecção é ajustável.
Diâmetro máximo da mancha de luz	8 mm	Valor máximo informado na ficha.
Orientação da lente	Óptica lateral	Orientação óptica informada pelo fabricante.
Material da lente / protetor frontal	PMMA	Material informado para o protetor frontal.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	22 mA a 24 V	Valor informado para alimentação de 24 V.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Proteção indicada para a saída; versão por impulso.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
EMC	EN 60947-5-2	Norma indicada para compatibilidade eletromagnética.

Saída de comutação
Função elétrica	PNP	Tipo de saída especificado.
Modo de comutação	Claro/Escuro, selecionável	Modo de operação selecionável informado.
Frequência de comutação DC	1000 Hz	Frequência especificada para operação em corrente contínua.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.

Conexão elétrica e identificação
Tipo de conexão	Cabo PVC de 2 m	Cabo integrado informado na ficha.
Configuração do cabo	3 x 0,25 mm²	Número de condutores e seção informados.
Cores dos fios	BN = marrom; BK = preto; BU = azul	Identificação de condutores fornecida na ficha; consultar o esquema oficial para a ligação.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...80 °C	Faixa de temperatura ambiente informada.
Grau de proteção IP	IP65; IP67; IP68; IP69K	Graus de proteção declarados na ficha; observar as condições de ensaio e instalação do fabricante.
Aprovação UL informada	Ta -25...80 °C; enclosure type Type 1; fontes de alimentação Class 2; aprovação UL E003	Dados de aprovação conforme registrados na ficha.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado na ficha.
Dimensões	34,8 x 13 x 21 mm	Dimensões do produto informadas.
Peso	81,1 g	Peso informado na ficha.
Material do invólucro	Aço inoxidável 1.4404 / 316L, vedação EPDM e plástico PPSU	Materiais listados para invólucro, vedação e plástico.
Torque máximo de aperto	1 Nm	Limite informado para os parafusos.

Displays e elementos de operação
Indicação de status de chaveamento	1 LED amarelo	Indicador informado na ficha.
Indicação de operação	1 LED verde	Indicador informado na ficha.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Cabo integrado PVC de 2 m, 3 x 0,25 mm². Alimentação de 10...30 V DC; saída PNP com corrente máxima constante de 100 mA. Identificação de fios informada: BN = marrom, BK = preto, BU = azul. Confirmar o esquema de ligação do fabricante antes de energizar.

Processo Não possui conexão mecânica de processo informada; a detecção é óptica por reflexão difusa. A ficha informa orientação lateral da óptica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com sinal PNP, alimentação de 10...30 V DC e carga dentro do limite da saída.	✓	A ficha especifica saída PNP, tensão de operação de 10...30 V DC e corrente máxima constante de 100 mA.
Entrada de controle configurada exclusivamente para NPN.	✗	O modelo informado possui saída PNP; a ficha não indica saída NPN.
Aplicação que exige corrente constante superior a 100 mA diretamente na saída do sensor.	✗	A corrente máxima constante especificada para a saída de comutação DC é 100 mA.
Detecção de objetos cuja refletância e distância estejam dentro das faixas publicadas para o O6H300.	✓	A ficha informa alcance de 2...200 mm para objeto branco, 4...200 mm para cinza e 8...200 mm para preto.
Integração por protocolo de comunicação industrial.	✗	A ficha fornecida especifica saída de comutação PNP e não identifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor Fotoelétrico IFM O6H300 de Reflexão Difusa com Supressão de Fundo, PNP, 200 mm

Confirme que a alimentação disponível está dentro de 10...30 V DC e que a entrada do controlador é compatível com saída PNP.
Consulte o desenho dimensional e defina a posição de montagem, considerando a orientação lateral da óptica.
Fixe o sensor respeitando o torque máximo de 1 Nm indicado para os parafusos.
Posicione o alvo dentro da faixa de detecção correspondente à sua refletância e ajuste o alcance conforme necessário.
Faça a ligação dos condutores conforme o esquema oficial do fabricante; a ficha identifica BN como marrom, BK como preto e BU como azul.
Energize o sistema e verifique os LEDs de operação e de status de chaveamento durante um teste com o objeto real.

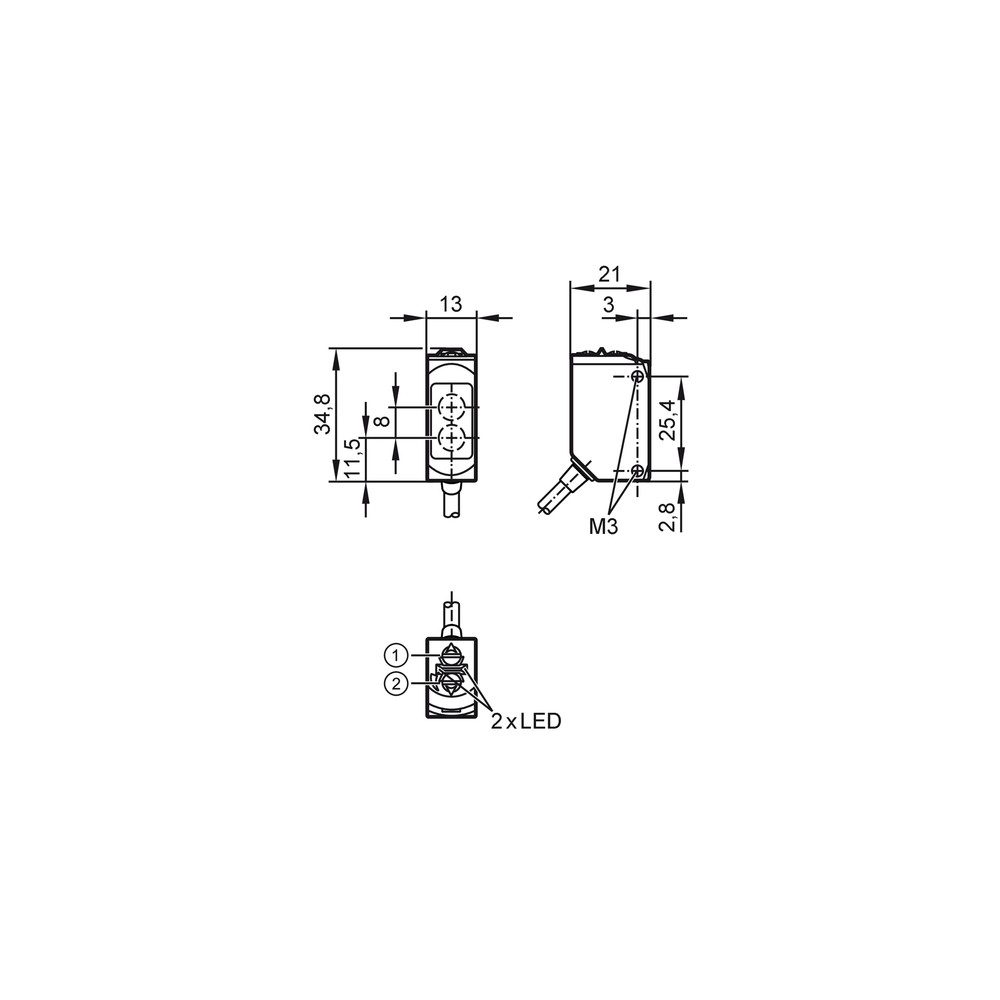

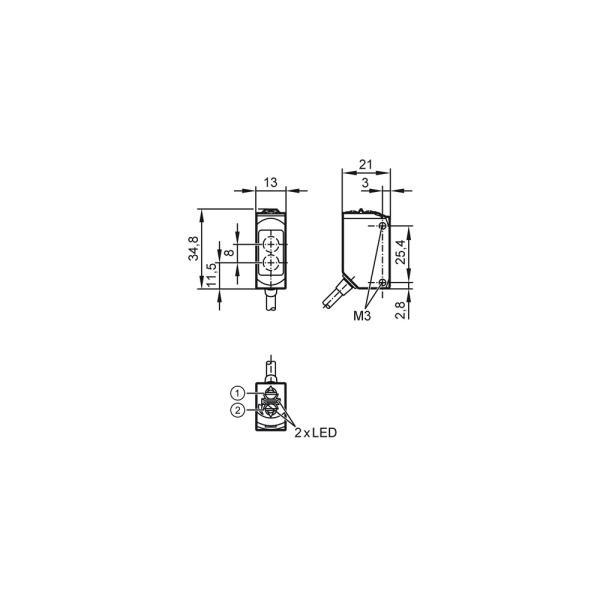

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O objeto não é detectado na distância esperada.	A distância pode estar fora da faixa especificada para a refletância do alvo; a faixa do objeto preto é menor que a do objeto branco.	Meça a distância e compare com os limites informados para a refletância do objeto; teste o ajuste de alcance com o alvo da aplicação.
A entrada do controlador não muda de estado quando o sensor detecta o alvo.	Incompatibilidade entre a entrada e a saída PNP, ligação incorreta ou ausência de alimentação dentro da faixa especificada.	Confirme a alimentação de 10...30 V DC, verifique o tipo de entrada do controlador e confira a ligação conforme o esquema do fabricante.
A saída não comuta de forma confiável ao detectar objetos.	Alvo fora da faixa aplicável, configuração de alcance inadequada ou modo Claro/Escuro incompatível com a lógica esperada.	Verifique a distância, ajuste o alcance e confirme qual modo de comutação está selecionado; observe o LED amarelo de status.
O sensor ou a carga conectada apresenta comportamento elétrico anormal.	Corrente exigida acima de 100 mA, queda de tensão da saída ou curto-circuito na instalação.	Verifique a corrente da carga em relação ao limite de 100 mA, a queda máxima especificada de 2,5 V e a integridade da ligação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM O6H300 (PT-BR) (Datasheet) Desenho em escala do O6H300 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O6H300 e para que serve?

É um sensor fotoelétrico de reflexão difusa com supressão de fundo, indicado para detecção de objetos em aplicações da indústria alimentícia e de bebidas. Usa saída PNP e luz vermelha.

O O6H300 funciona com entrada de CLP PNP e qual é a alimentação?

Sim, desde que a entrada aceite sinal PNP; a alimentação especificada é de 10...30 V DC. A ficha não informa protocolo de comunicação.

O que acompanha o produto?

A ficha informa o sensor com cabo PVC integrado de 2 m, 3 x 0,25 mm². Não há acessórios adicionais listados.

Posso ligar uma carga que consome mais de 100 mA diretamente à saída?

Não se deve exceder a corrente máxima constante de 100 mA especificada para a saída. Verifique os requisitos da carga e do circuito de interface.

Este sensor serve para objetos pretos a 200 mm?

A ficha especifica para objeto preto com 6% de remissão uma faixa de 8...200 mm. Confirme as condições reais do alvo e da instalação.

O O6H300 substitui um sensor com saída NPN?

Não como substituição direta quando o circuito exige NPN: este modelo tem saída PNP. Confirme o tipo de entrada e a lógica elétrica do controlador antes da compra.

O sensor está ligado, mas o CLP não recebe o sinal; o que verifico antes de trocar?

Verifique primeiro se a entrada do CLP aceita PNP, se a alimentação está entre 10 e 30 V DC e se os condutores foram ligados conforme o esquema oficial. Observe também o LED amarelo de status.

O sensor detecta objetos brancos, mas falha com objetos escuros; qual pode ser a causa?

As faixas publicadas variam com a refletância: 2...200 mm para branco e 8...200 mm para preto. Compare a distância de instalação com a faixa aplicável ao objeto e ajuste o alcance.

Como escolher entre o O6H300 e outro sensor fotoelétrico?

Escolha o O6H300 quando forem adequados a reflexão difusa com supressão de fundo, saída PNP, luz vermelha e o alcance conforme a refletância do alvo. Se a aplicação exigir outra saída elétrica ou especificações ópticas diferentes, compare a ficha do modelo alternativo.

Como instalar e alinhar o O6H300?

Consulte o desenho dimensional, monte o sensor com a óptica lateral voltada para a área de detecção e respeite o torque máximo de 1 Nm para os parafusos. Depois, ajuste o alcance e valide a comutação com o objeto real.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção em que o sensor recebe luz refletida pelo próprio objeto monitorado. (Ref.: tipo de sensor — reflexão difusa com supressão de fundo)

Supressão de fundo

Recurso indicado para distinguir o alvo da região situada atrás dele dentro das condições de detecção do sensor. (Ref.: característica especial — supressão de fundo)

PNP

Tipo de saída de comutação que deve ser compatível com a entrada do controlador conectado. (Ref.: função elétrica — PNP)

Remissão

Percentual de luz refletida usado como referência para as faixas de detecção informadas para objetos brancos, cinzas e pretos. (Ref.: alcances para 90%, 18% e 6% de remissão)

Grau de proteção IP

Classificação de proteção do invólucro indicada por código IP; a ficha declara IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção IP)
