Sensor de Reflexão Difusa IFM O6H202

Pré-visualizar: O6H202 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP 200mm IP67

O6H202 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP 200mm IP67

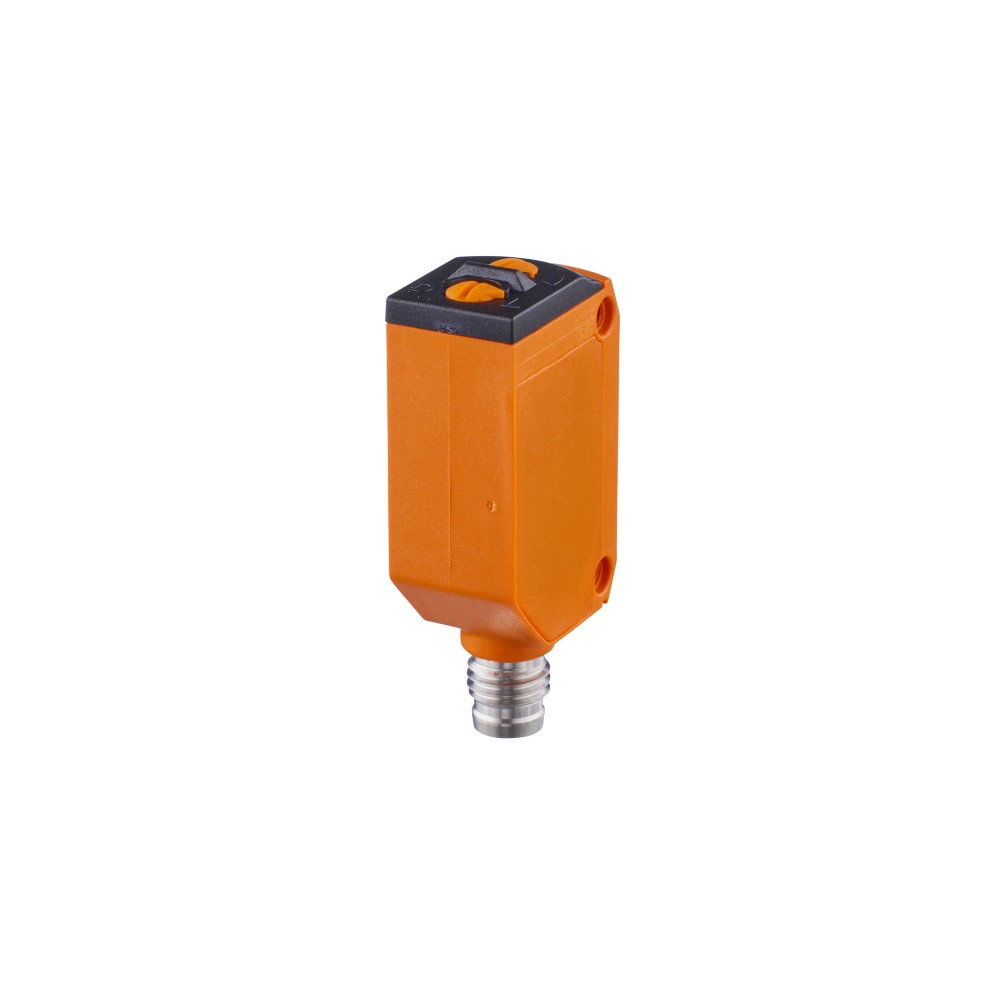

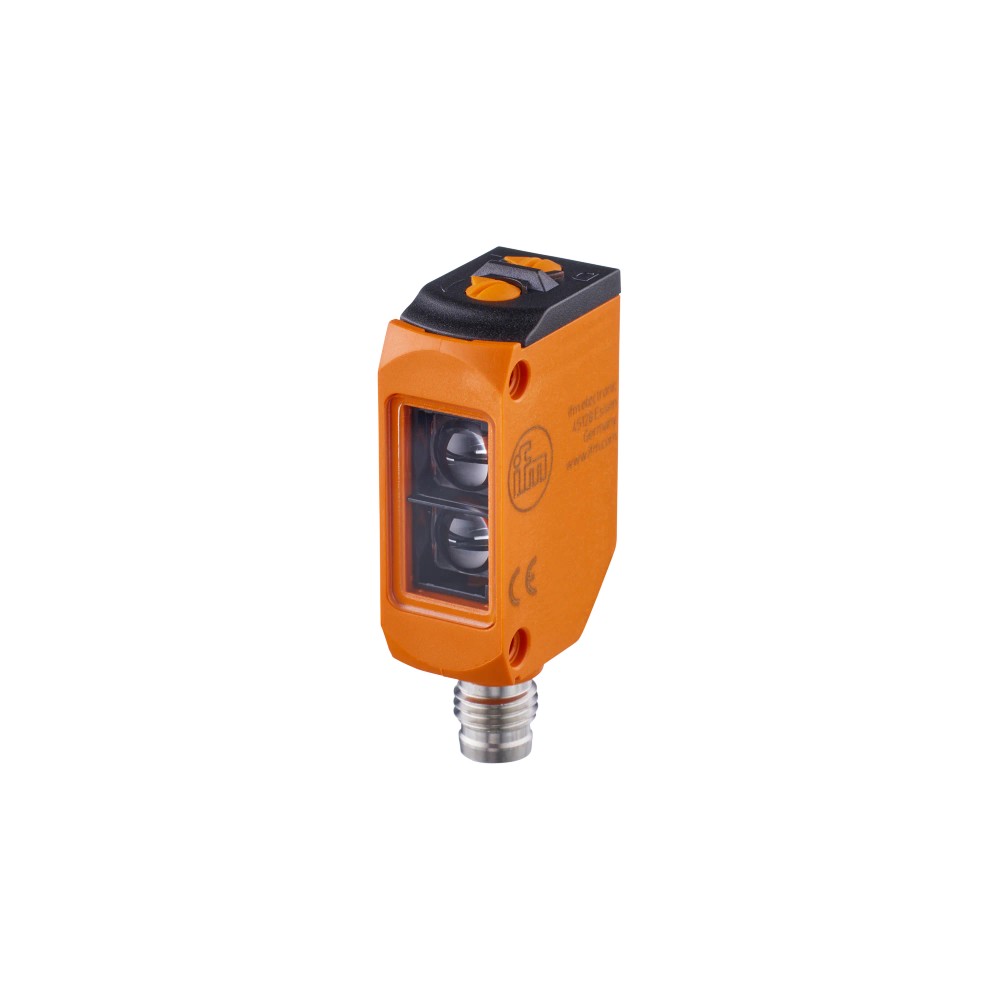

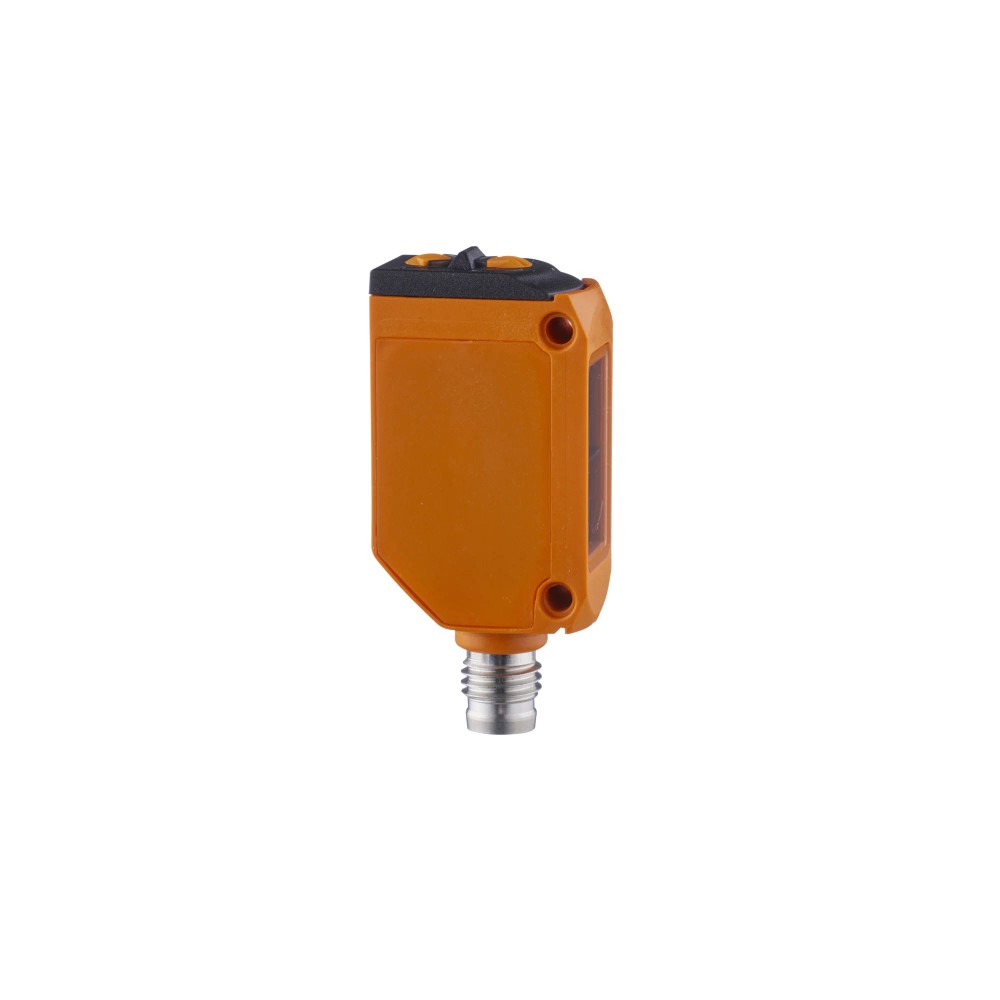

Imagem meramente ilustrativa

R$ 1.185,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6H202
EAN: 4021179279437
NCM do produto: 85365090

Destaques do Produto Alcance Máximo 200 mm...mais

Fechar menu

Saiba mais sobre: "O6H202 IFM - Sensor de Reflexão Difusa IFM Automação Industrial PNP 200mm IP67"

Destaques do Produto

Alcance Máximo

200 mm

Tipo de Saída

PNP

Conexão

Tipo de Luz

Vermelha

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O6H202 IFM - Sensor de Reflexão Difusa com Supressão de Fundo PNP 200mm

O O6H202 é um sensor fotoelétrico de reflexão difusa, ideal para a detecção precisa de objetos em automação industrial. Equipado com tecnologia de supressão de fundo, ele garante que apenas o alvo desejado seja detectado, ignorando superfícies no plano posterior. Possui saída PNP com alcance de 200 mm e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	200 mm
Saída	PNP
Conexão	M8
Fonte de Luz	Luz Vermelha (633nm)
Proteção	IP65/IP67
Frequência	1000 Hz
Tensão	10-30V DC
Dimensões	46x13x21 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de contagem em esteiras
Posicionamento de peças em braços robóticos
Detecção de objetos opacos em linhas de embalagem
Ambientes que exigem alta repetibilidade em distâncias curtas

⚠ Considere outro se precisa de:

Detecção de objetos transparentes ou espelhados
Aplicações com distância superior a 200mm
Ambientes com exposição a químicos incompatíveis com PMMA ou ABS
Conexões elétricas que demandem saída NPN

APLICAÇÕES E USO

Detecção de peças em esteiras de transporte
Monitoramento de posicionamento em máquinas de embalagem
Verificação de presença de componentes em montagem automatizada
Contagem de produtos em linhas de alta velocidade

COMO ESCOLHER

Antes de comprar o O6H202 IFM - Sensor de Reflexão Difusa com Supressão de Fundo PNP 200mm, verifique estes pontos:

Escolha este produto quando:

Necessitar de detecção precisa de objetos em distâncias curtas (até 200mm) com a capacidade de ignorar o fundo, garantindo que objetos próximos à lente não causem leituras falsas.

Busque outra opção quando:

A aplicação exigir detecção a longas distâncias, detecção de objetos transparentes ou caso o sistema de controle exija lógica de saída NPN em vez de PNP.

ESPECIFICAÇÕES TÉCNICAS

Dados de Detecção
Princípio de funcionamento	Reflexão difusa com supressão de fundo	Define o método de detecção e comportamento óptico
Alcance de detecção	2...200 mm	Alcance otimizado para papel branco 200x200mm
Tipo de luz	Luz vermelha, 633 nm	Radiação visível para alinhamento e detecção

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação suportada pelo sensor
Saída de comutação	PNP	Tipo de lógica de saída (Source)
Modo de comutação	Claro/Escuro selecionável	Configuração de ativação por presença ou ausência
Frequência de comutação	1000 Hz	Capacidade de resposta em ciclos por segundo

Condições Ambientais
Grau de proteção	IP65, IP67	Resistência contra poeira e líquidos
Temperatura ambiente	-25...60 °C	Limites operacionais de temperatura

Dados Mecânicos
Conexão elétrica	M8, 3 polos	Interface física de conexão padrão
Material do invólucro	ABS laranja, PPSU preto	Composição estrutural externa
Dimensões	46 x 13 x 21 mm	Envelope mecânico do sensor

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão M8 de 3 polos

Processo M8

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Esteiras industriais opacas	✓	Ideal para detecção de objetos sólidos onde a supressão de fundo evita disparos em falsos cenários.
Detecção de vidro ou espelho	✗	Sensores de reflexão difusa padrão não são adequados para materiais transparentes ou altamente reflexivos.
CLP com entrada PNP	✓	A saída do sensor é nativamente compatível com controladores de lógica PNP.
CLP com entrada NPN	✗	Incompatível, exigiria um conversor de sinal externo não recomendado para este nível de automação.

INSTALAÇÃO

Como instalar o O6H202 IFM - Sensor de Reflexão Difusa com Supressão de Fundo PNP 200mm

Certifique-se de que a alimentação elétrica esteja desligada antes da instalação.
Fixe o sensor utilizando os furos de montagem previstos.
Conecte o cabo M8 de 3 polos no conector do sensor, garantindo o aperto manual até sentir firmeza (max 0,5 Nm).
Ligue a alimentação e verifique se o LED verde de operação está aceso.
Posicione o objeto alvo e ajuste a sensibilidade/distância se necessário.
Observe o LED amarelo de status ao passar o objeto para confirmar a comutação correta.

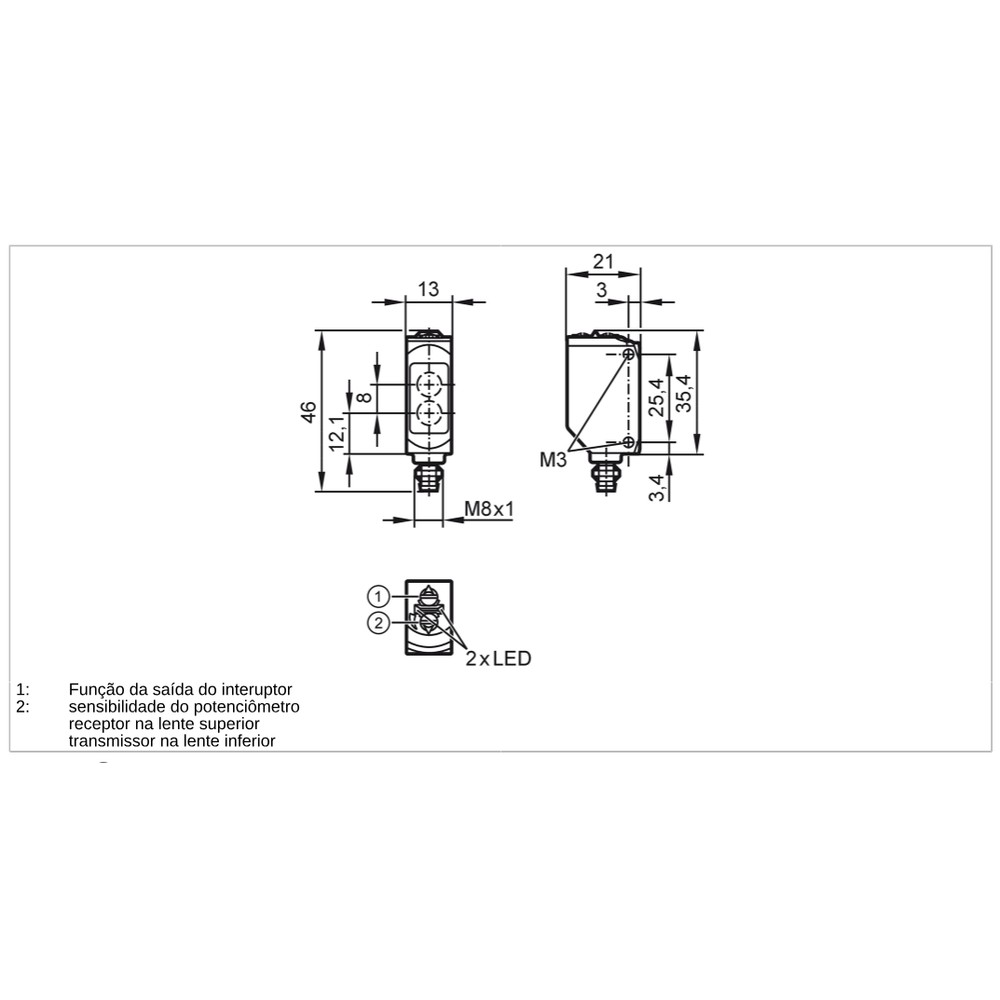

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não altera o status de saída mesmo com objeto presente.	Objeto fora da faixa de detecção ou desalinhado.	Verifique se o LED amarelo de status acende ao posicionar o objeto manualmente dentro da faixa de 200mm.
Sensor detecta o fundo ou ativa erroneamente.	Objeto ou luz de fundo interferindo na leitura.	Ajuste a distância de supressão de fundo para eliminar a detecção do cenário posterior.
Nenhum LED aceso no sensor.	Falha na alimentação (24V) ou conector solto.	Utilize um multímetro para medir a tensão entre os pinos de alimentação do conector M8.
Detecção intermitente ou redução de alcance.	Acúmulo de sujeira ou poeira na lente.	Realize a limpeza da lente com um pano macio e verifique se houve melhora no alcance de detecção.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico O6H202 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM O6H202 e qual sua função principal?

O O6H202 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, projetado para detectar a presença de objetos em aplicações de automação industrial. Ele opera através de luz vermelha e oferece uma saída PNP com alcance de detecção ajustável entre 2 e 200 mm.

O que acompanha o sensor na embalagem?

O sensor acompanha o dispositivo físico pronto para montagem. Cabos de conexão M8, suportes de fixação ou conectores não são inclusos e devem ser adquiridos separadamente conforme a necessidade da infraestrutura da planta.

Para quais aplicações este sensor não é indicado?

Este sensor não é indicado para detecção de objetos transparentes (como vidro ou garrafas PET transparentes), onde um sensor de barreira ou retroreflexivo com filtro polarizado seria necessário. Também não deve ser utilizado em aplicações que excedam o alcance máximo de 200 mm.

Existem restrições de materiais ou ambientes para o uso deste sensor?

Ele não deve ser utilizado em ambientes com presença de agentes químicos agressivos que não sejam compatíveis com o invólucro em ABS e a lente em PMMA. Consulte a tabela de compatibilidade química do fabricante para garantir a integridade do material.

O sensor não está comutando, o que devo verificar?

Se o LED amarelo de status não acender ao detectar o objeto, verifique primeiramente o alinhamento óptico e a distância entre o objeto e o sensor. Se o LED verde de operação estiver apagado, verifique a integridade da tensão de alimentação (10-30V DC) e a conexão do cabo M8.

Por que o sensor dispara mesmo sem a presença do objeto?

Sintomas de falsos acionamentos geralmente indicam que o fundo está dentro da faixa de detecção ou que há interferência de luz externa. Verifique o ajuste da supressão de fundo e garanta que o fundo fixo esteja posicionado fora da faixa definida para o objeto.

Posso substituir um sensor NPN por este modelo O6H202 PNP?

Este modelo possui saída PNP, o que significa que ele comuta a carga para o positivo (V+). Certifique-se de que o controlador (CLP ou relé) esteja configurado para receber entradas PNP e não NPN.

Devo escolher este sensor com supressão de fundo ou um sensor difuso padrão?

A escolha entre reflexão difusa com supressão de fundo e um modelo padrão depende da necessidade de ignorar o plano de fundo. O O6H202 é superior quando há risco de detecção errônea de objetos atrás do alvo, enquanto um sensor padrão seria mais econômico se o fundo não interferir na detecção.

Quais os cuidados necessários na instalação?

A montagem deve ser realizada através do furo passante do corpo do sensor. Utilize o torque máximo de 0,5 Nm ao fixar o conector M8 para evitar danos à rosca ou à vedação do conector.

O sensor é resistente à água e qual a procedência?

O sensor possui proteção IP67, sendo resistente à imersão temporária em água, mas não foi projetado para submersão contínua ou submissão a jatos de alta pressão constantes. A garantia de procedência é assegurada pela fabricação IFM electronic, seguindo normas de automação industrial globais.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de transistor onde a carga é comutada para o polo positivo da alimentação (V+). (Ref.: Saída de comutação)

Supressão de Fundo

Tecnologia que ignora objetos que estejam além de uma distância definida pelo ajuste do sensor, evitando falsos acionamentos. (Ref.: Característica especial)

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (até 1 metro por 30 minutos). (Ref.: Grau de proteção)

Sensor de Reflexão Difusa

Tipo de sensor fotoelétrico que detecta o objeto pela reflexão da luz emitida pelo próprio sensor. (Ref.: Princípio de funcionamento)

Luz Vermelha

Fonte de luz visível utilizada para facilitar o alinhamento óptico durante a instalação. (Ref.: Fonte de luz)
