Sensor Reflexão Difusa IFM O6H201

Pré-visualizar: O6H201 IFM - Sensor Reflexão Difusa IFM Automação Industrial PNP 200mm Supressão Fundo

O6H201 IFM - Sensor Reflexão Difusa IFM Automação Industrial PNP 200mm Supressão Fundo

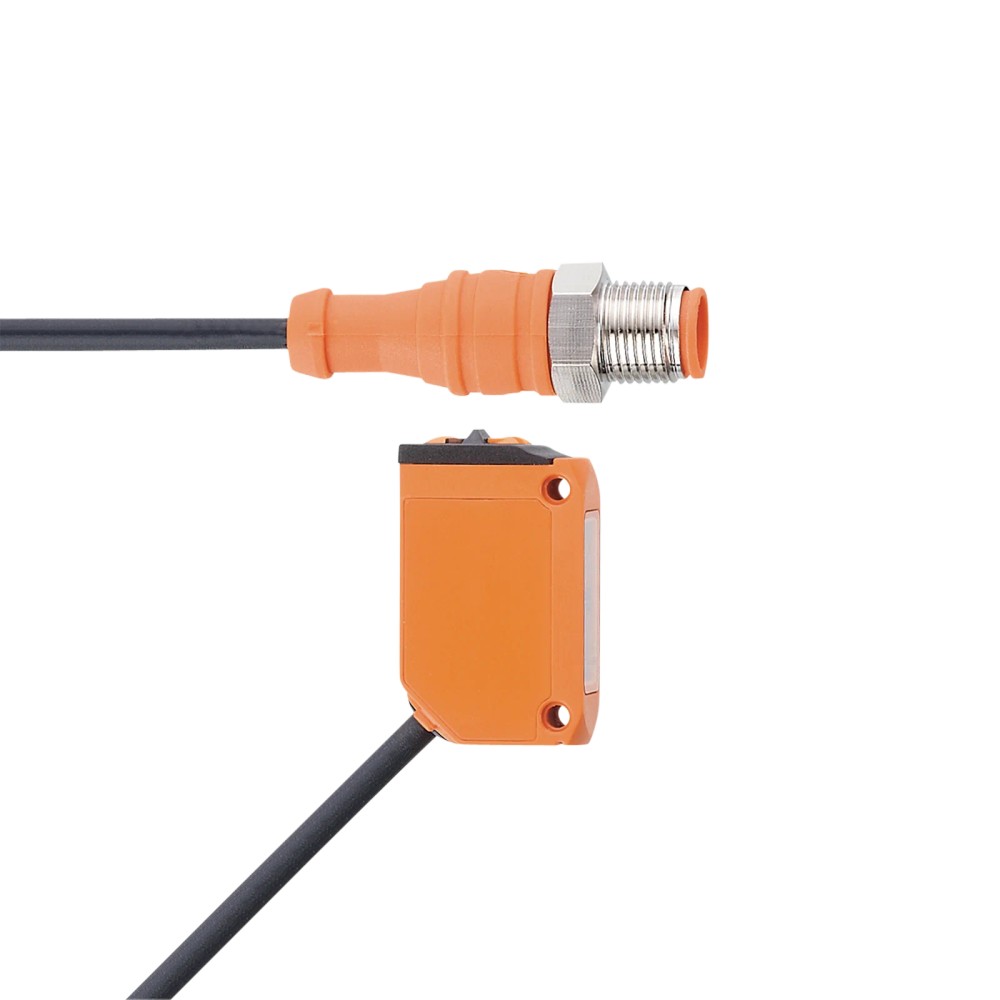

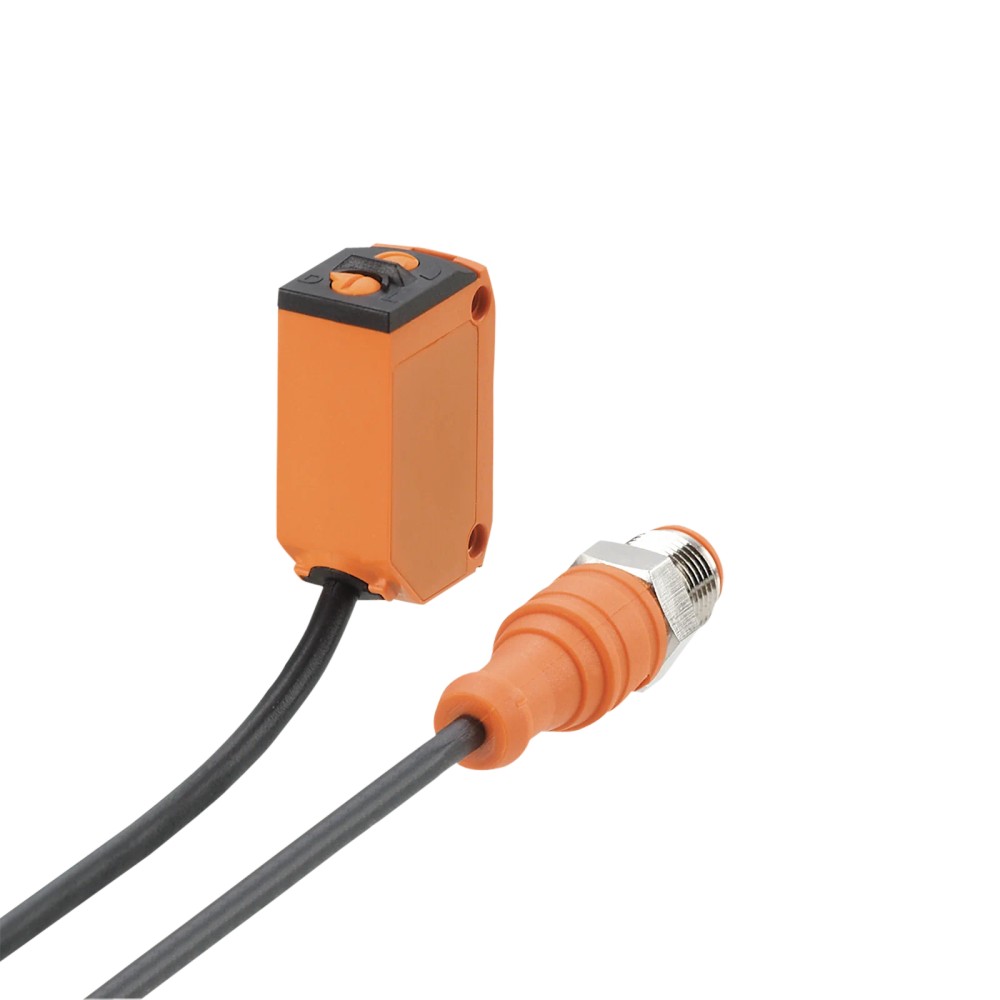

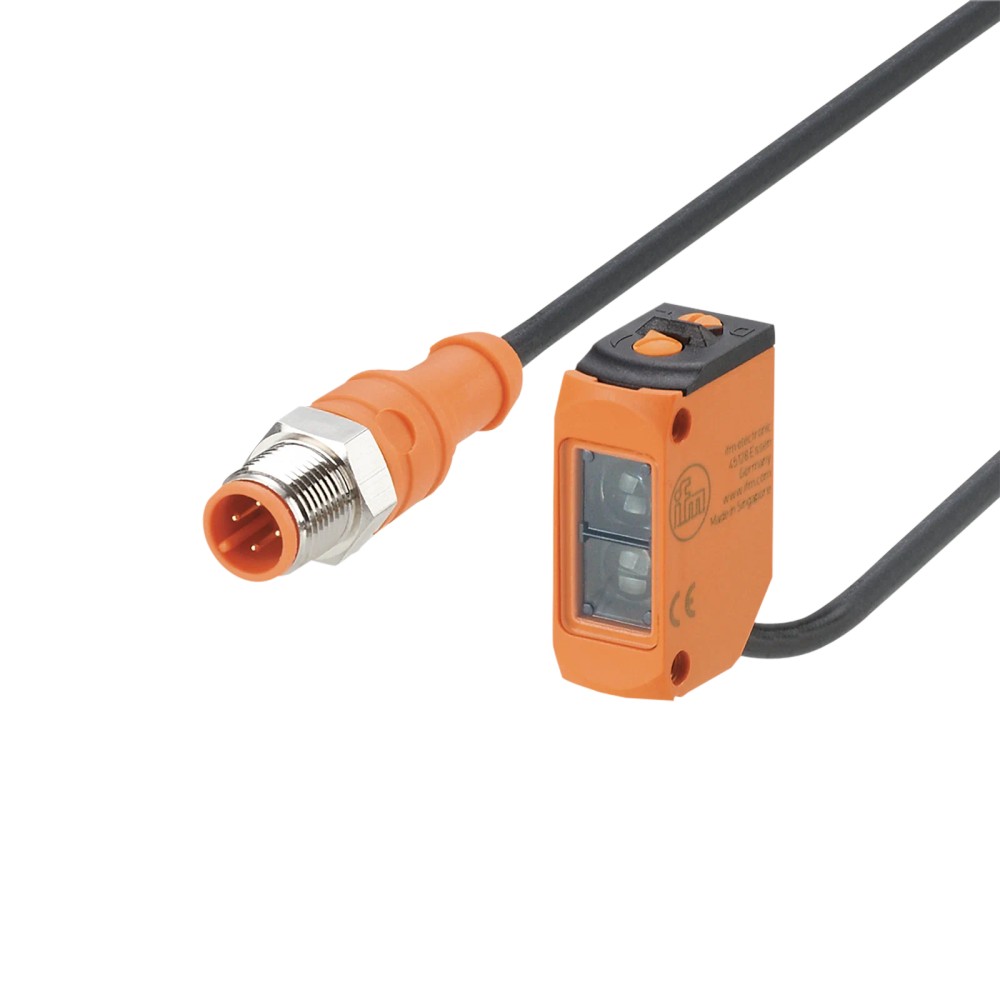

Imagem meramente ilustrativa

R$ 1.185,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6H201
EAN: 4021179279420
NCM do produto: 85365090

Destaques do Produto Tecnologia Reflexão...mais

Fechar menu

Saiba mais sobre: "O6H201 IFM - Sensor Reflexão Difusa IFM Automação Industrial PNP 200mm Supressão Fundo"

Destaques do Produto

Tecnologia

Reflexão difusa com supressão de fundo

Tipo de saída

PNP

Alcance máximo informado

200 mm; varia conforme a refletância do objeto

Alimentação

10...30 V DC

Conexão

Cabo PUR de 0,3 m e M12 A de 4 contatos

Proteção do invólucro

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de reflexão difusa com supressão de fundo IFM O6H201, PNP, alcance de até 200 mm

O IFM O6H201 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações industriais e de automação. Utiliza luz vermelha e saída PNP, com alcance de detecção dependente da refletância do objeto. Oferece comutação Claro/Escuro selecionável e proteção IP65/IP67. A conexão elétrica inclui cabo PUR de 0,3 m e conector M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa com supressão de fundo
Saída de comutação	PNP; modo Claro/Escuro selecionável
Alcance de detecção	2...200 mm para objeto branco; depende da refletância
Tipo de luz	Vermelha; comprimento de onda de 633 nm
Tensão de operação	10...30 V DC
Frequência de comutação	1000 Hz
Conexão elétrica	Cabo PUR de 0,3 m e conexão M12 A, 4 contatos
Grau de proteção	IP65 e IP67
Temperatura de operação	-25...60 °C
Dimensões e massa	35,4 x 13 x 21 mm; 33,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos em aplicações industriais e de automação, quando a geometria e a refletância do alvo permitem operação dentro do alcance especificado.
Aplicações que requerem saída PNP, alimentação de 10...30 V DC e seleção de comutação Claro/Escuro.
Instalações em que sejam necessários os graus de proteção IP65/IP67, respeitando as condições de instalação e conexão do fabricante.

⚠ Considere outro se precisa de:

Não selecione para uma entrada que exija saída NPN: a ficha especifica saída PNP.
Não conte com 200 mm para qualquer cor ou refletância: os alcances informados variam de 8...200 mm para objeto preto, 4...200 mm para cinza e 2...200 mm para branco.
Não use fora da tensão de operação de 10...30 V DC ou da temperatura ambiente de -25...60 °C.

APLICAÇÕES E USO

Uso explicitamente indicado: aplicações industriais e automação industrial.
Possibilidade de aplicação: detecção de objetos por reflexão difusa em uma faixa que depende da refletância; a ficha informa 2...200 mm para branco, 4...200 mm para cinza e 8...200 mm para preto. Valide o ponto de detecção e o fundo no arranjo real.
A temperatura ambiente especificada é de -25...60 °C. A ficha declara IP65/IP67; selecione e monte conectores e cabos de modo a manter a proteção prevista pelo fabricante.
Para integração com controle, use entrada compatível com saída PNP e respeite alimentação e limite de corrente de saída. A ficha não declara protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o Sensor de reflexão difusa com supressão de fundo IFM O6H201, PNP, alcance de até 200 mm, verifique estes pontos:

Escolha o O6H201 quando

A aplicação exigir detecção fotoelétrica por reflexão difusa com supressão de fundo, saída PNP, luz vermelha e operação dentro das faixas elétricas, ambientais e de alcance informadas.

Verifique outro modelo ou tecnologia quando

A entrada do controle exigir NPN, quando o alvo precisar ser detectado além do alcance correspondente à sua refletância, ou quando a instalação exigir condições elétricas, ambientais ou de conexão diferentes das especificadas. Confirme a alternativa no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Marca indicada nos dados do produto.
Modelo e SKU	O6H201	Identificador do produto.
GTIN	4021179279420	Código comercial informado na ficha.
Categoria	Sensor de reflexão difusa	Classificação do produto.
Aplicação informada	Aplicações industriais / automação industrial	Uso descrito na ficha.
Princípio de funcionamento	Sensores de reflexão difusa	O sensor detecta luz refletida pelo objeto.
Característica especial	Supressão de fundo	Recurso indicado para a detecção.

Dados ópticos e faixa de detecção
Tipo de luz	Luz vermelha	Fonte luminosa especificada.
Comprimento de onda	633 nm	Valor informado para a luz emitida.
Alcance para objeto branco (90% de remissão)	2...200 mm	Faixa declarada para a condição de refletância indicada.
Alcance para objeto cinza (18% de remissão)	4...200 mm	Faixa declarada para a condição de refletância indicada.
Alcance para objeto preto (6% de remissão)	8...200 mm	Faixa declarada para a condição de refletância indicada.
Condição de referência do alcance	Papel branco de 200 x 200 mm	Referência indicada para o alcance de 2...200 mm.
Diâmetro máximo da mancha de luz	8 mm	Dimensão máxima informada para a mancha luminosa.
Alcance ajustável	Sim	A ficha indica ajuste do alcance/alcance de detecção.
Curvas de precisão listadas	Objeto preto (6% de remissão) e fundo branco (90%); objeto cinza (18%) e fundo branco (90%); objeto branco (90%) e fundo branco (90%)	Condições de refletância indicadas para as curvas do fabricante; consulte o datasheet para interpretação.

Dados elétricos e alimentação
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	22 mA a 24 V	Valor de consumo indicado na ficha.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Proteção indicada para a saída.
Proteção contra inversão de polaridade	Sim	Recurso elétrico informado.
EMC	EN 60947-5-2	Norma indicada na ficha.

Saída de comutação
Função de saída	PNP	Tipo de saída especificado.
Modo de comutação	Claro/Escuro selecionável	Modo selecionável conforme a aplicação.
Corrente máxima constante da saída DC	100 mA	Limite informado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	1000 Hz	Frequência de comutação informada.

Conexões elétricas
Cabo	0,3 m, PUR, 3 x 0,25 mm²	Cabo integrado indicado na ficha.
Conector	1 x M12, codificação A, 4 contatos	Conexão descrita nos dados elétricos.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...60 °C	Faixa de temperatura especificada.
Grau de proteção	IP65 e IP67	Graus de proteção declarados; a instalação deve preservar as condições de vedação.
Certificado UL	Ta -25...50 °C; Enclosure Type 1; fontes de alimentação Class 2; aprovação UL E012	Condições e identificação UL transcritas da ficha.
MTTF	683 anos	Valor declarado na ficha; não representa garantia nem vida útil assegurada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado.
Dimensões	35,4 x 13 x 21 mm	Dimensões listadas na ficha.
Peso	33,2 g	Massa indicada nos dados do produto.
Material do protetor frontal/lente	PMMA	Material indicado para o protetor frontal.
Materiais do invólucro	Invólucro: ABS laranja; parte superior: PPSU preto; vedação: EPDM	Materiais descritos na ficha.
Orientação da lente	Óptica lateral	Orientação óptica informada.
Torque máximo de aperto	0,5 Nm	Limite de aperto informado; aplique conforme instruções do fabricante.

Displays e elementos de operação
Indicador de operação	1 x LED verde	Indicador informado para operação.
Indicador de status de chaveamento	1 x LED amarelo	Indicador informado para o estado da saída.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação industrial especificado na ficha; trata-se de um sensor com saída de comutação PNP.

Conexões

Elétrica Alimentação de 10...30 V DC; saída PNP, com corrente máxima constante de 100 mA. Cabo PUR de 0,3 m, 3 x 0,25 mm², e conexão M12 com codificação A e 4 contatos. Confirme a pinagem no datasheet antes da ligação.

Processo Não possui conexão de processo especificada; a ficha descreve um sensor fotoelétrico retangular com orientação óptica lateral.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controle compatível com saída PNP e alimentação de 10...30 V DC	✓	O tipo de saída e a faixa de tensão correspondem aos dados especificados; confirme também a corrente admissível da entrada.
Entrada de controle que requer sinal NPN	✗	A ficha especifica saída PNP, não NPN.
Detecção de alvo branco a uma distância de até 200 mm	✓	O alcance informado para objeto branco com 90% de remissão é 2...200 mm; a aplicação real depende das condições de montagem.
Detecção de objeto preto a 200 mm	✗	Para objeto preto com 6% de remissão, o alcance informado é 8...200 mm? A ficha apresenta essa faixa; valide a curva e a configuração no datasheet antes de definir o ponto de operação.
Uso com alimentação fora da faixa de 10...30 V DC	✗	A tensão indicada na ficha é 10...30 V DC.
Integração por protocolo de campo, como IO-Link	✗	A ficha fornecida não especifica IO-Link nem outro protocolo de comunicação; confirme no fabricante se esse recurso for necessário.

INSTALAÇÃO

Como instalar o Sensor de reflexão difusa com supressão de fundo IFM O6H201, PNP, alcance de até 200 mm

Confirme que a alimentação disponível está dentro de 10...30 V DC e que a entrada do controle é compatível com saída PNP.
Verifique no datasheet a pinagem correspondente ao conector M12 de codificação A e aos 4 contatos antes de energizar; a ficha fornecida não detalha a atribuição de cada pino.
Instale o sensor com a óptica lateral orientada para a área de detecção e fixe o corpo respeitando o torque máximo informado de 0,5 Nm.
Posicione o alvo dentro da faixa aplicável à sua refletância; consulte no datasheet as condições de alcance e as curvas pertinentes.
Selecione o modo Claro/Escuro conforme a lógica de comutação requerida pela aplicação.
Após a ligação, observe os LEDs de operação e de status de chaveamento e confirme a resposta da entrada de controle.

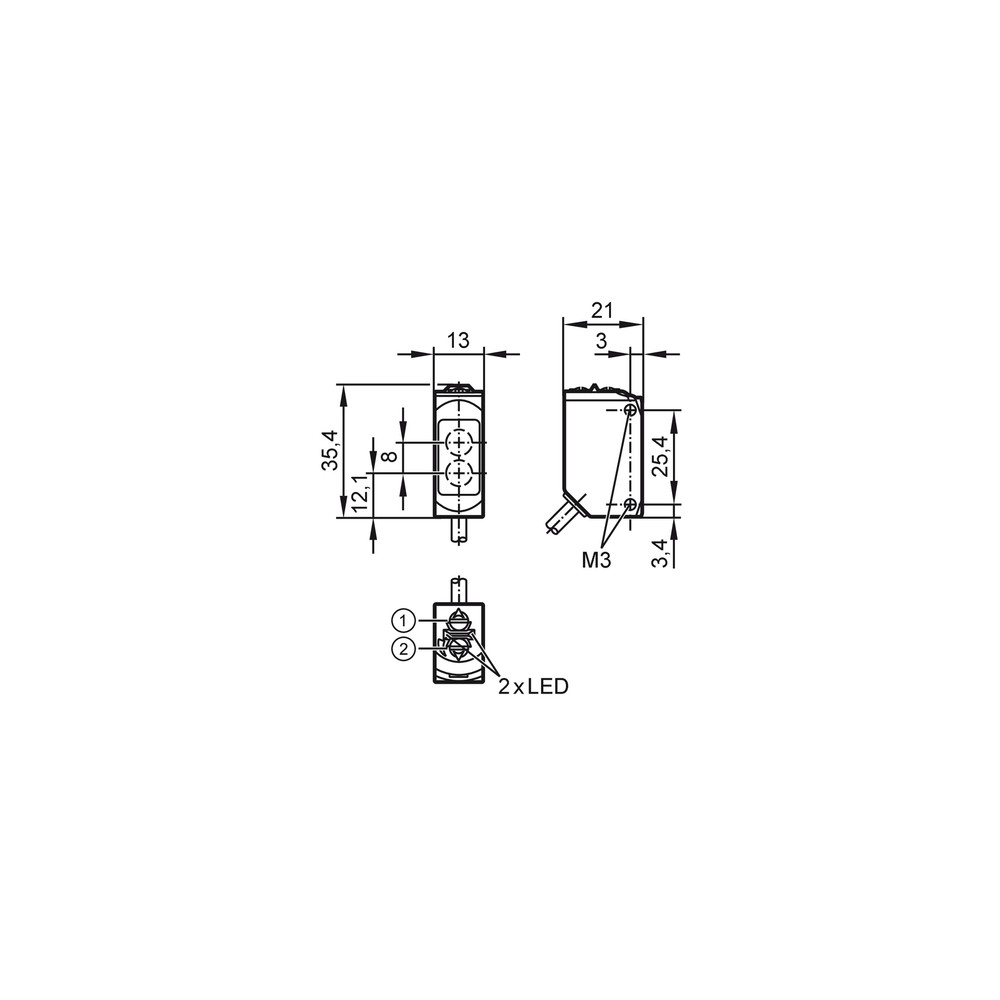

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado ao apresentar um objeto.	Alimentação ou ligação incompatível com a saída PNP, objeto fora do alcance correspondente à refletância, ou modo Claro/Escuro selecionado diferente da lógica esperada.	Meça a alimentação nos limites especificados, confirme a compatibilidade da entrada com PNP, verifique o modo selecionado e compare a distância com os alcances do datasheet para a refletância do objeto.
A entrada do controle permanece acionada quando se esperava o estado oposto.	Modo Claro/Escuro configurado de forma diferente da lógica da aplicação.	Confira a seleção do modo e observe o LED de status de chaveamento enquanto o alvo é apresentado e removido.
Detecção instável ou distância menor que a esperada.	Refletância do alvo, posição de montagem ou fundo diferentes das condições de referência do alcance.	Compare o material/alvo e o fundo com as curvas do datasheet; teste a posição dentro da faixa correspondente à refletância especificada.
O sensor não opera após a ligação ou a saída parece danificada.	Tensão fora da faixa, polaridade incorreta, curto-circuito ou carga acima da corrente máxima da saída.	Desenergize e confira a ligação pela pinagem oficial; meça a alimentação, inspecione curto-circuitos e verifique se a carga respeita o limite de 100 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM O6H201 (PT-BR) (Datasheet) Desenho em escala IFM O6H201 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O6H201 e para que tipo de aplicação serve?

É um sensor fotoelétrico de reflexão difusa com supressão de fundo, indicado para aplicações industriais e de automação. A ficha especifica saída PNP e luz vermelha.

O O6H201 funciona com entrada digital PNP e qual é a conexão?

A saída do sensor é PNP. A conexão descrita inclui cabo PUR de 0,3 m e conector M12 codificação A, com 4 contatos; confirme a pinagem no datasheet.

Para quais alvos o alcance de 200 mm é informado?

A ficha informa até 200 mm para objetos brancos, cinza e pretos, com faixas mínimas diferentes conforme a refletância: 2 mm, 4 mm e 8 mm, respectivamente. Consulte as condições de referência do datasheet para definir o ponto de operação.

O que acompanha o sensor?

A ficha informa uma peça por embalagem, mas não especifica acessórios inclusos. Confirme com o fornecedor se a aplicação exigir itens adicionais.

Este sensor serve para uma entrada que exige saída NPN?

Não, a saída especificada para o O6H201 é PNP. Para uma entrada que exija NPN, selecione um modelo compatível com essa interface.

Posso usar o O6H201 fora de 10...30 V DC ou de -25...60 °C?

A ficha especifica operação entre 10...30 V DC e -25...60 °C. Não há base na ficha para recomendar uso fora dessas faixas.

O sensor não detecta o objeto: o que devo verificar antes de substituí-lo?

Confira alimentação, ligação PNP, modo Claro/Escuro e distância de detecção. Compare também a refletância do alvo com as faixas do fabricante e verifique os LEDs de operação e chaveamento.

A saída permanece no estado errado; o sensor pode estar com defeito?

Antes de concluir que há falha, verifique se o modo Claro/Escuro selecionado corresponde à lógica esperada e se a entrada do controle aceita PNP. Observe o LED de status durante a presença e a remoção do alvo.

Como instalar e ajustar o sensor para obter a detecção esperada?

Monte a óptica lateral voltada para a área de detecção, respeite o torque máximo de 0,5 Nm e posicione o alvo dentro da faixa correspondente à sua refletância. Consulte o datasheet para pinagem, condições de referência e ajuste.

O O6H201 pode ser integrado por IO-Link ou outro protocolo?

A ficha fornecida não especifica IO-Link nem outro protocolo; ela descreve uma saída de comutação PNP. Se a comunicação por protocolo for requisito, confirme a disponibilidade no catálogo oficial antes da compra.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção em que o sensor recebe luz refletida pelo próprio objeto. (Ref.: princípio de funcionamento: sensores de reflexão difusa)

Supressão de fundo

Recurso indicado no produto para a detecção em presença de um fundo; alcance e condições devem ser avaliados nas curvas do fabricante. (Ref.: característica especial: supressão de fundo)

PNP

Tipo de saída de comutação especificado para o sensor; requer entrada de controle eletricamente compatível. (Ref.: função elétrica: PNP)

Comutação Claro/Escuro

Seleção do modo de comutação da saída conforme a lógica de detecção requerida. (Ref.: modo de comutação: Claro/Escuro selecionável)

Grau de proteção IP

Classificação de proteção do invólucro indicada para o produto; a ficha declara IP65 e IP67. (Ref.: proteção IP: IP65, IP67)
