Receptor Fotoelétrico IFM O6E701

Pré-visualizar: O6E701 IFM - Receptor Fotoelétrico Barreira Indústria de Máquinas PNP 15m IO-Link

O6E701 IFM - Receptor Fotoelétrico Barreira Indústria de Máquinas PNP 15m IO-Link

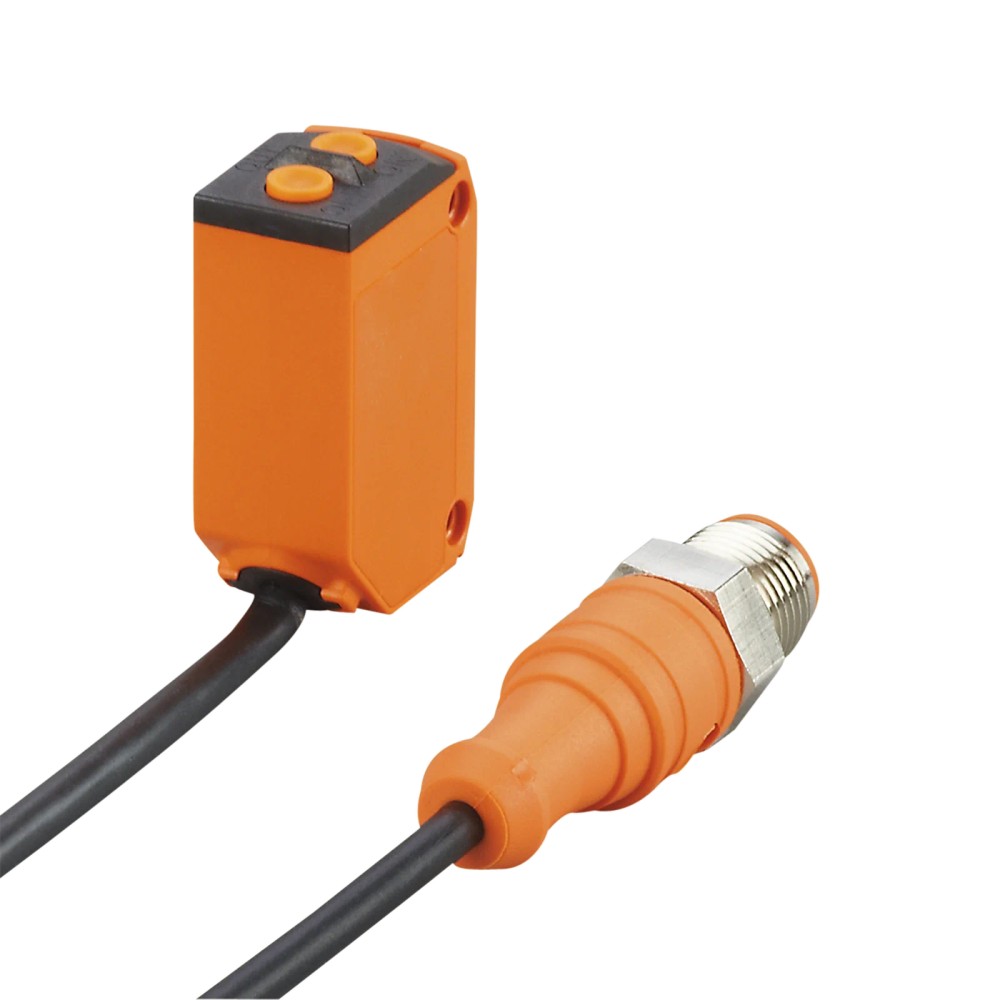

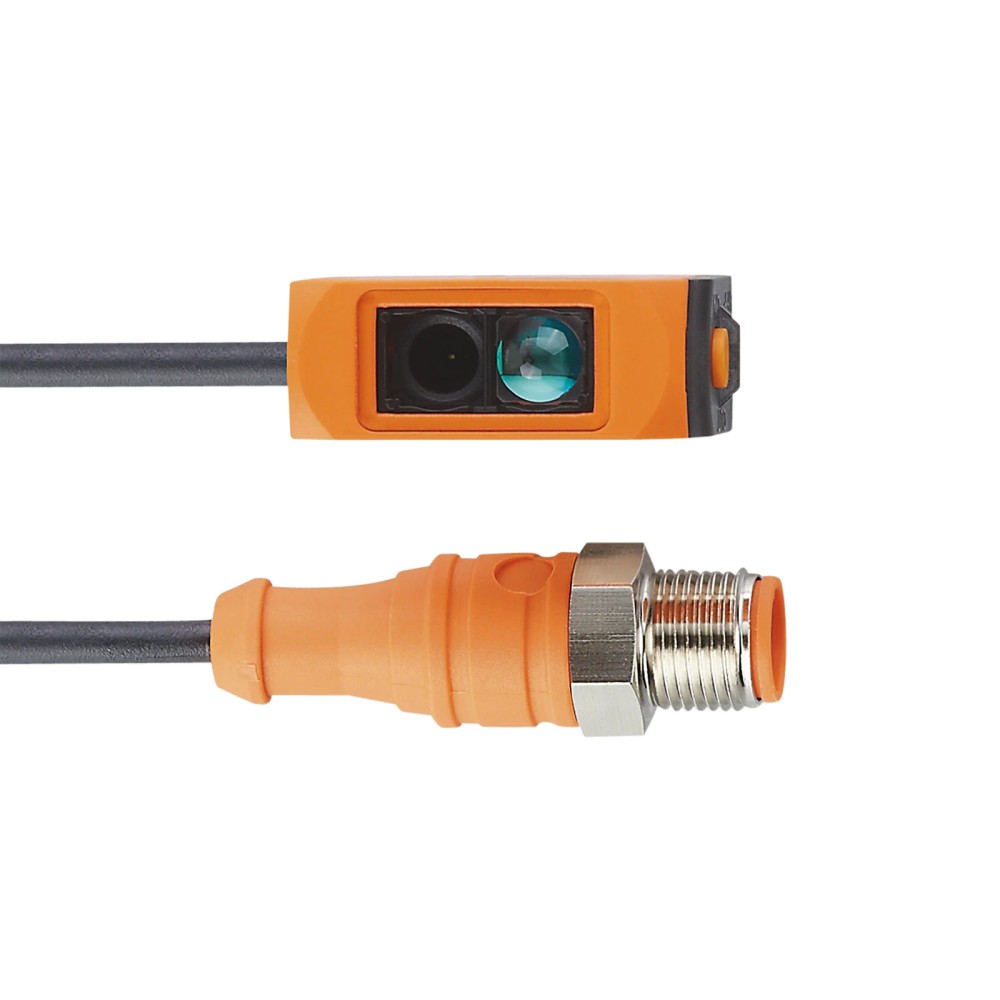

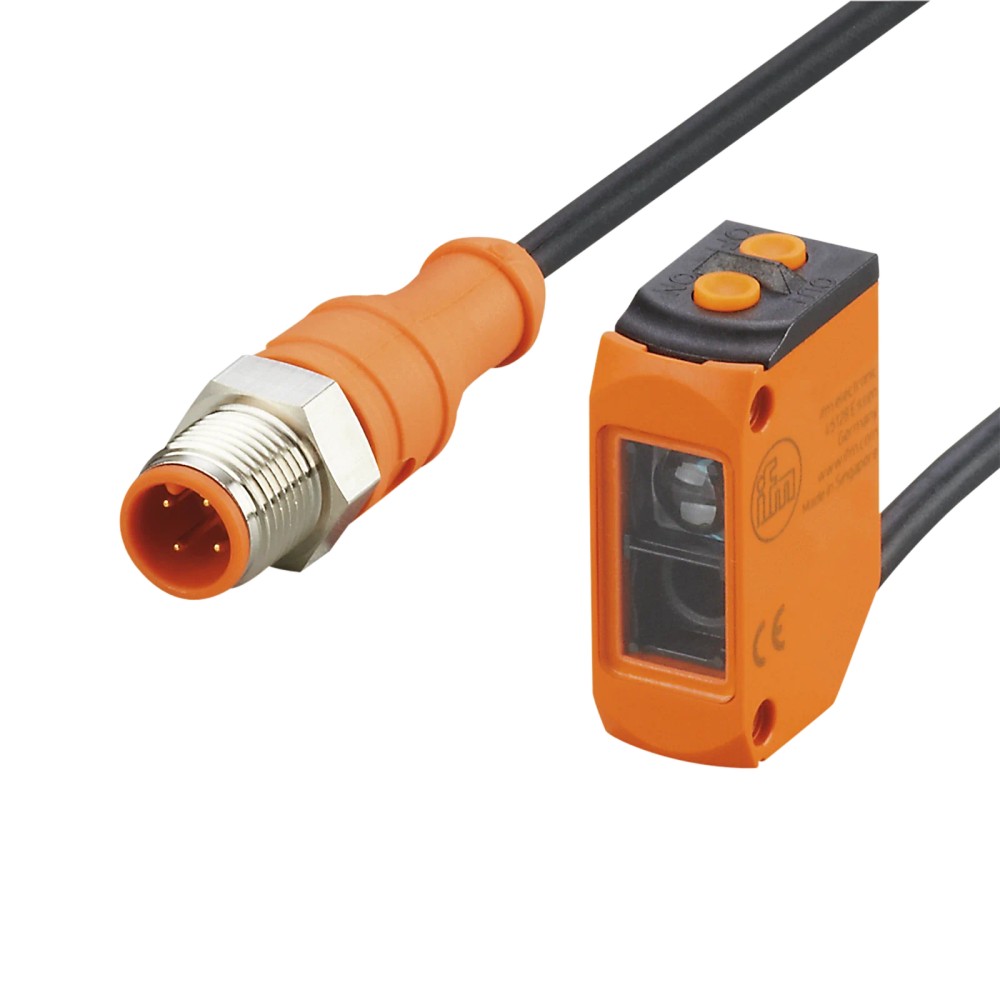

Imagem meramente ilustrativa

R$ 1.082,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6E701
EAN: 4021179313872
NCM do produto: 85365090

Destaques do Produto Alcance 15 m...mais

Fechar menu

Saiba mais sobre: "O6E701 IFM - Receptor Fotoelétrico Barreira Indústria de Máquinas PNP 15m IO-Link"

Destaques do Produto

Alcance

15 m

Tipo de Saída

PNP

Interface

IO-Link

Conexão

Cabo 0,3m + M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Receptor Fotoelétrico Barreira IFM O6E701, 15m, PNP, IO-Link

O O6E701 é um receptor fotoelétrico por barreira desenvolvido pela ifm para aplicações industriais precisas. Ele opera com uma faixa de alcance de até 15 metros e utiliza tecnologia IO-Link para facilitar a integração e o diagnóstico. O sensor possui saída PNP selecionável e conexão robusta com cabo M12, sendo adequado para ambientes com exigência de vedação IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	15 m
Saída	PNP
Comunicação	IO-Link 1.1
Proteção	IP65 / IP67
Dimensões	35,4 x 13 x 21 mm
Freq. Comutação	1000 Hz
Conexão	Cabo PUR 0,3m + M12
Material Lente	PMMA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de máquinas-ferramentas para detecção de peças e monitoramento de curso.
Linhas de montagem onde é necessária a detecção de objetos opacos a distâncias de até 15 metros.
Sistemas que utilizam IO-Link para monitoramento de diagnóstico remoto.

⚠ Considere outro se precisa de:

Ambientes com alta densidade de poeira que impeçam a visibilidade óptica do feixe.
Instalações onde o diâmetro do objeto seja inferior a 7 mm a longas distâncias.
Aplicações que exigem imersão contínua em fluidos (o sensor possui grau IP65/IP67, não IP69K).

APLICAÇÕES E USO

Monitoramento de presença em esteiras e sistemas de automação.
Detecção de peças e objetos em máquinas-ferramenta.
Sistemas de contagem de objetos em linhas de produção de alta velocidade.

COMO ESCOLHER

Antes de comprar o Receptor Fotoelétrico Barreira IFM O6E701, 15m, PNP, IO-Link, verifique estes pontos:

Quando escolher este modelo

Opte pelo O6E701 quando sua aplicação necessitar de uma barreira fotoelétrica com longo alcance (15 m) em ambientes industriais, e onde a integração digital via IO-Link seja necessária para monitoramento de dados.

Quando buscar outra alternativa

Considere outros modelos se sua aplicação exigir diâmetros de detecção menores que 7 mm ou se o ambiente de instalação requerer um grau de proteção superior ao IP67 (ex: IP69K para lavagens de alta pressão).

ESPECIFICAÇÕES TÉCNICAS

Desempenho Óptico
Princípio de funcionamento	Barreira	Indica a necessidade de um emissor e receptor distintos.
Alcance máximo	15 m	Distância máxima operacional entre emissor e receptor.

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida para operação segura.
Saída de comutação	PNP	Lógica de comutação do sinal de saída.
Consumo de corrente	13 mA	Referência à corrente consumida a 24V.

Interfaces e Tempos
Interface	IO-Link 1.1	Protocolo de comunicação digital de campo.
Frequência de comutação	1000 Hz	Capacidade máxima de alternância por segundo.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1 (COM2 38,4 kBaud)

Conexões

Elétrica Cabo PUR 0,3m com conector M12 (4 pinos, codificação A)

Processo Montagem por parafusos (torque 0,5 Nm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente Industrial Geral	✓	O sensor atende aos padrões EMC e possui proteção IP67 adequada para ambientes industriais.
Detecção de objetos < 7mm	✗	A resolução óptica do sensor está limitada ao diâmetro mínimo de 7 mm para garantir a detecção confiável.

INSTALAÇÃO

Como instalar o Receptor Fotoelétrico Barreira IFM O6E701, 15m, PNP, IO-Link

Posicione o emissor e o receptor em superfícies rígidas e alinhadas.
Fixe o receptor utilizando os orifícios de montagem e parafusos adequados (torque de 0,5 Nm).
Conecte o cabo M12 à fonte de alimentação 10-30V DC seguindo o pinout de fábrica.
Ligue o sistema e verifique o LED verde indicando a operação.
Realize o alinhamento óptico ajustando o posicionamento até que o LED amarelo de status confirme a recepção do feixe.
Configure as opções de saída (PNP e Modo Claro/Escuro) via IO-Link ou diretamente no controlador se necessário.

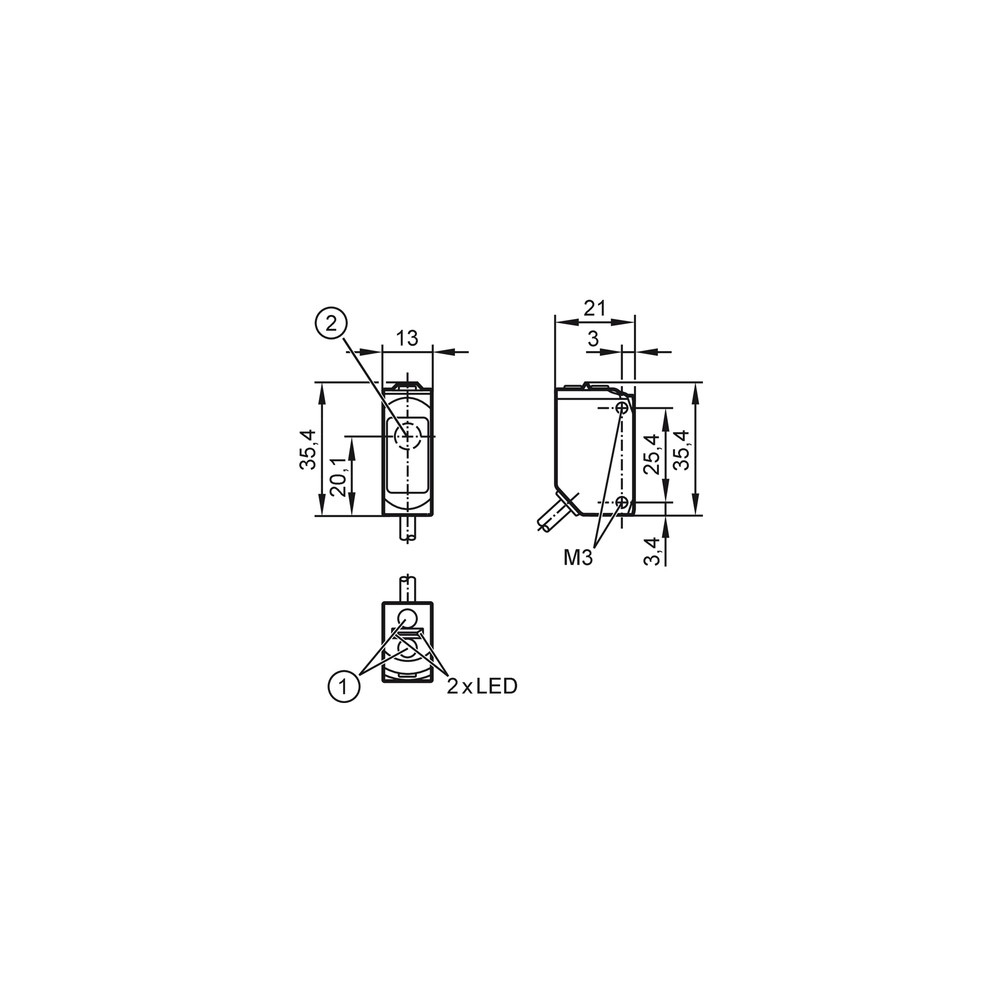

Desenho Dimensional

ACESSÓRIOS

Parafusos de fixação
Conector M12 integrado (cabo de 0,3 m)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o objeto (LED amarelo não altera estado).	Desalinhamento do feixe entre emissor e receptor ou acúmulo de poeira nas lentes.	Verifique se o LED verde de operação está aceso e realinhe o sensor conforme a marcação óptica.
O sensor não liga ou apresenta comportamento intermitente.	Tensão de alimentação fora da faixa especificada (10-30V DC).	Utilize um multímetro para conferir a tensão nos pinos do conector M12 conforme o esquema de ligação.
Sensor para de enviar sinal e entra em modo de proteção.	Curto-circuito na carga ou sobrecarga na saída PNP.	Desconecte a carga e verifique se o sensor volta a operar normalmente ao ser comutado.
Comutação falsa ou instabilidade no sinal digital.	Interferência eletromagnética ou cabeamento mal blindado.	Confira a integridade da blindagem do cabo e a proximidade com cabos de potência.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico O6E701 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este receptor fotoelétrico ifm O6E701?

O O6E701 é um receptor fotoelétrico por barreira com alcance de 15 metros, tecnologia IO-Link e saída PNP, ideal para detecção em máquinas-ferramenta.

Este dispositivo possui interface de comunicação?

Sim, este sensor possui interface IO-Link versão 1.1, permitindo integração avançada e configuração digital em ambientes automatizados.

Para que este produto NÃO serve?

Este dispositivo é um receptor e requer um transmissor compatível da linha O6 para formar a barreira. Não opere este sensor em ambientes com poeira excessiva que bloqueie o feixe abaixo de 7 mm de diâmetro.

Existe alguma limitação de detecção de tamanho de objeto?

O sensor não é adequado para detecção de objetos menores que 7 mm em distâncias próximas ao limite de 15 metros, pois pode comprometer a precisão do chaveamento.

O que fazer se o sensor não estiver detectando o objeto?

O sintoma comum é a ausência de sinal de saída (LED amarelo apagado) mesmo com o objeto presente. Verifique se o alinhamento óptico foi mantido ou se há acúmulo de sujeira na lente PMMA.

Como diagnosticar falha de alimentação no sensor?

Se o LED verde (operação) estiver desligado, verifique a continuidade do cabo PUR e a tensão de alimentação de 10 a 30V DC. Se a alimentação estiver correta e o LED não acender, o sensor pode estar com falha interna.

Devo escolher este modelo ou outra versão da linha O6?

Este modelo O6E701 é uma unidade dedicada com cabo fixo de 0,3 m e conector M12, enquanto outros modelos da linha podem variar conforme o tipo de conexão ou alcance. A escolha deve considerar se o ambiente exige conector fixo ou cabo de maior extensão.

Este item vem em kit ou é vendido separadamente?

Este produto é um sensor individual (receptor). A compra deve garantir que você já possua ou adquira o emissor correspondente, pois a barreira fotoelétrica exige o par funcional.

Quais os cuidados básicos no alinhamento óptico?

O alinhamento deve ser feito garantindo que o feixe da luz vermelha (650 nm) esteja centralizado no receptor, utilizando os LEDs de status para confirmar o recebimento do sinal.

Quais as certificações e origem deste sensor?

Este componente é fabricado pela ifm electronic e conta com certificação cULus, operando sob condições industriais padrão de temperatura entre -10 e 60 °C.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital ponto-a-ponto (Ref.: padrão IEC 61131-9) que permite troca de dados e parâmetros entre o sensor e o mestre.

PNP

Tipo de saída de comutação que fornece sinal positivo (VCC) quando o sensor é ativado (Ref.: saída de comutação).

Barreira Fotoelétrica

Princípio de funcionamento que consiste em um emissor e um receptor separados; a detecção ocorre quando o objeto interrompe o feixe de luz (Ref.: princípio de funcionamento).

Modo Claro/Escuro

Configuração que define se a saída deve ser ligada (Claro) ou desligada (Escuro) ao detectar o objeto (Ref.: modo de comutação).

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica e contra óleos industriais (Ref.: material do cabo).
