Receptor Fotoelétrico IFM O6E301

Pré-visualizar: O6E301 IFM - Receptor Fotoelétrico Barreira IFM Indústria Alimentícia PNP 10m M12

O6E301 IFM - Receptor Fotoelétrico Barreira IFM Indústria Alimentícia PNP 10m M12

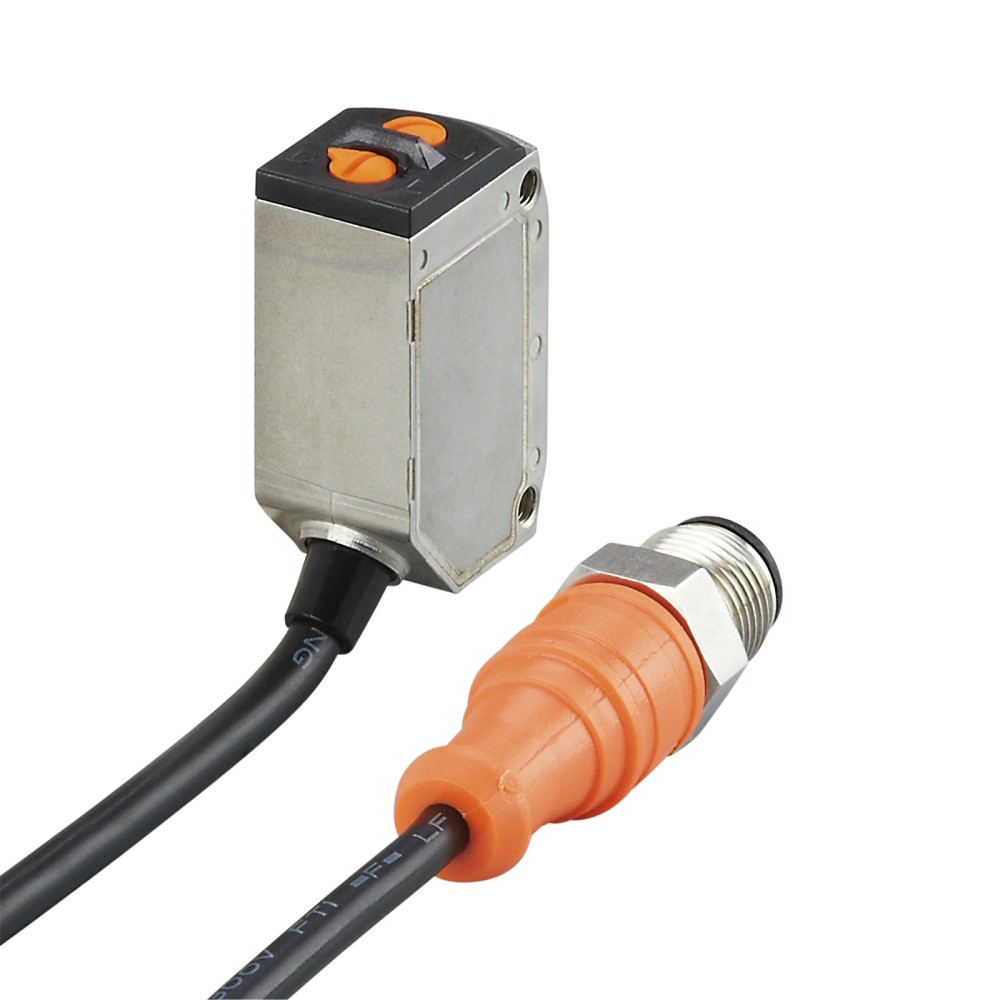

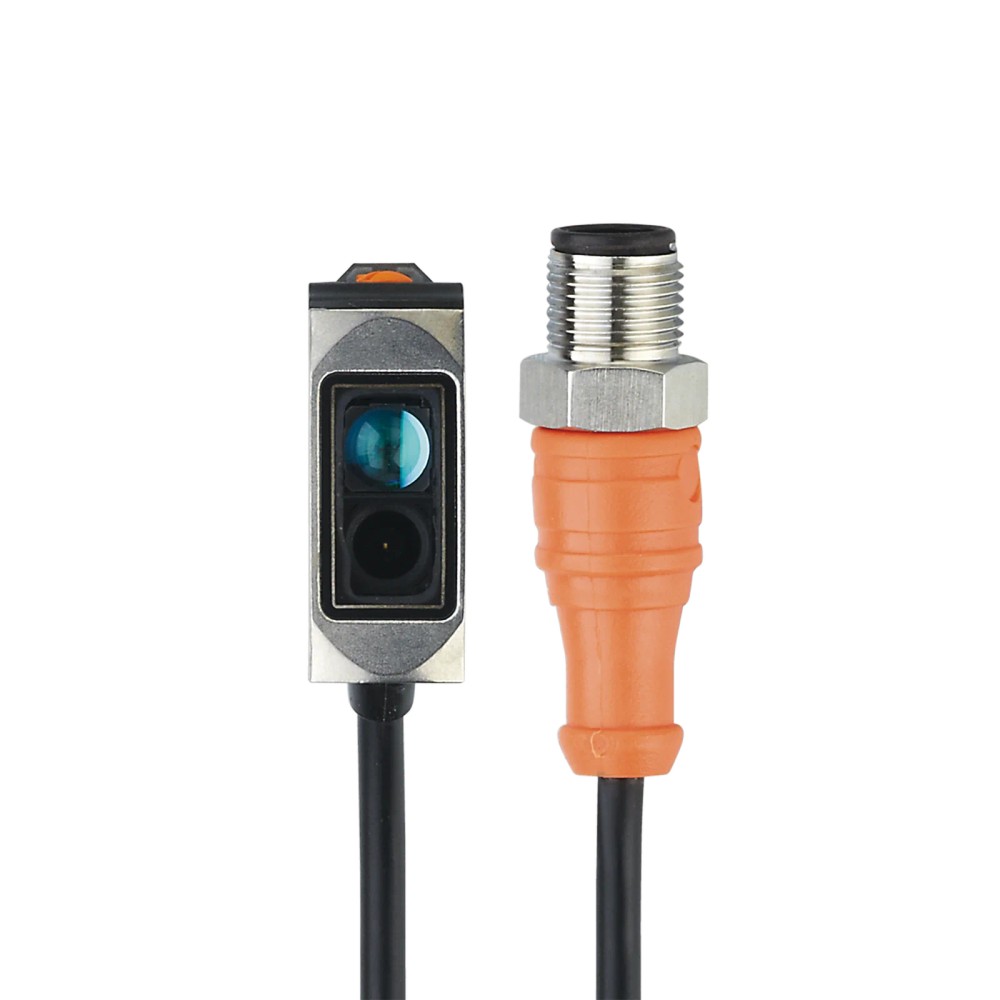

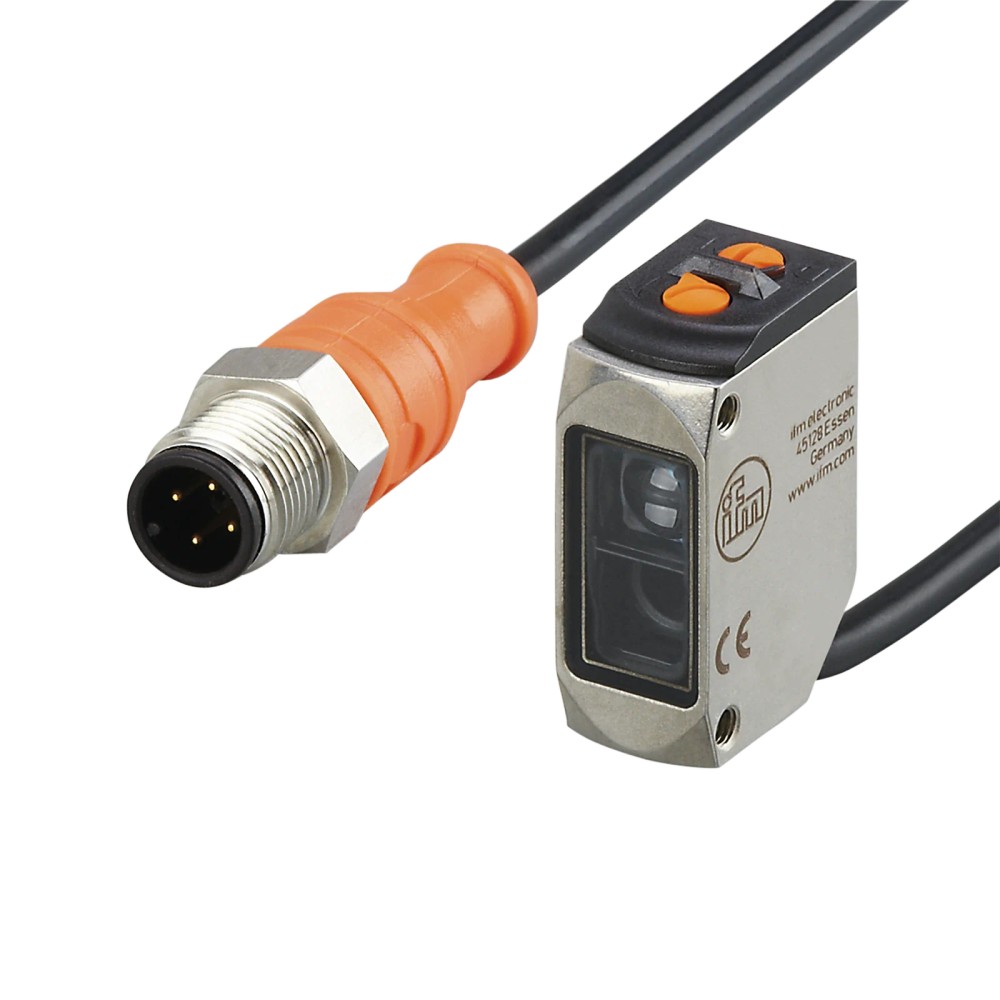

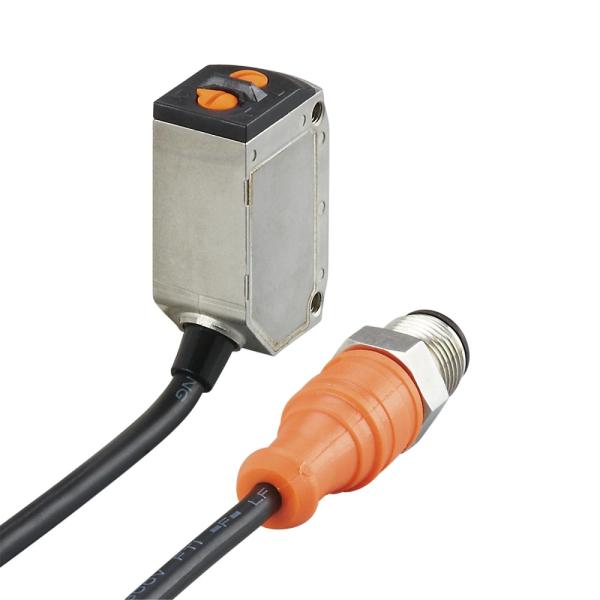

Imagem meramente ilustrativa

R$ 1.032,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O6E301
EAN: 4021179273817
NCM do produto: 85365090

Destaques do Produto Tipo de sensor...mais

Fechar menu

Saiba mais sobre: "O6E301 IFM - Receptor Fotoelétrico Barreira IFM Indústria Alimentícia PNP 10m M12"

Destaques do Produto

Tipo de sensor

Receptor fotoelétrico por barreira

Alcance máximo

10 m

Saída de comutação

PNP

Alimentação

10–30 V DC

Conexão

Cabo PVC de 0,3 m com conector M12

Aplicação indicada

Indústria alimentícia e de bebidas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O6E301 IFM — Receptor fotoelétrico por barreira, PNP, alcance de 10 m, conexão M12

O IFM O6E301 é um receptor fotoelétrico para sistemas de detecção por barreira, destinado a aplicações na indústria alimentícia e de bebidas. A saída é PNP, com alcance máximo informado de 10 m e modo de comutação claro/escuro selecionável. Possui invólucro em aço inoxidável 316L, vedação EPDM e proteção declarada de IP65, IP67, IP68 e IP69K. A conexão é feita por cabo PVC de 0,3 m com conector M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Receptor fotoelétrico por barreira
Princípio de funcionamento	Sensor fotoelétrico por barreira
Tipo de luz / comprimento de onda	Luz vermelha / 633 nm
Alcance máximo	10 m
Saída	PNP; modo claro/escuro selecionável
Tensão de operação	10–30 V DC
Conexão elétrica	Cabo PVC de 0,3 m; conector M12, codificação A, 4 contatos
Proteção do invólucro	IP65, IP67, IP68 e IP69K
Materiais do invólucro	Aço inoxidável 316L, EPDM e PPSU
Dimensões / peso	34,8 × 13 × 21 mm / 50,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção fotoelétrica por barreira com alcance necessário de até 10 m, usando receptor compatível com a configuração do sistema.
Instalações com entrada de controle compatível com saída PNP e alimentação de 10–30 V DC.
Aplicações na indústria alimentícia e de bebidas que requeiram os graus de proteção declarados para o sensor.

⚠ Considere outro se precisa de:

Não selecione como transmissor: este modelo é identificado como receptor.
Não selecione para entrada exclusivamente NPN sem confirmar que o sistema de controle aceita uma saída PNP.
Não utilize em aplicações que exijam alcance superior a 10 m ou alimentação fora de 10–30 V DC.

APLICAÇÕES E USO

Aplicação declarada: detecção fotoelétrica por barreira na indústria alimentícia e de bebidas; o receptor deve ser instalado em conjunto com um transmissor compatível e dentro do alcance especificado.
Possibilidade de uso em detecção de presença ou passagem em linhas de processo, desde que a lógica da aplicação, a saída PNP e a montagem por barreira sejam compatíveis. Esta possibilidade é inferida a partir do princípio de funcionamento; validar com o projeto e o datasheet.
A instalação deve respeitar a faixa de alimentação de 10–30 V DC, os limites ambientais informados e o alinhamento óptico entre transmissor e receptor. Não se deve interpretar os graus IP como indicação de compatibilidade com qualquer produto químico ou procedimento de limpeza.

COMO ESCOLHER

Antes de comprar o O6E301 IFM — Receptor fotoelétrico por barreira, PNP, alcance de 10 m, conexão M12, verifique estes pontos:

Escolha o O6E301 quando

A aplicação exigir um receptor fotoelétrico por barreira, alcance de até 10 m, saída PNP, alimentação de 10–30 V DC e conexão por cabo de 0,3 m com conector M12.

Verifique outra configuração quando

O projeto exigir um transmissor, saída diferente de PNP, alcance acima de 10 m, alimentação fora da faixa indicada ou uma conexão elétrica diferente. Confirme também a compatibilidade do receptor com o transmissor utilizado no sistema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM; IFM ELECTRONIC	Identificação do fabricante informada no anúncio e nos dados do produto.
Modelo / SKU / Part Number	O6E301	Código de identificação do produto.
GTIN	4021179273817	Código global de identificação informado para o item.
Tipo de produto	Receptor fotoelétrico por barreira	Função do componente; a ficha identifica o dispositivo como receptor.
Aplicação declarada	Indústria alimentícia e de bebidas	Aplicação indicada nos dados do produto.
Princípio de funcionamento	Sensor fotoelétrico por barreira	Tecnologia de detecção informada pelo fabricante.

Dados ópticos
Tipo de luz	Luz vermelha	Emissão óptica especificada para o sensor.
Comprimento de onda	633 nm	Comprimento de onda informado na ficha.
Alcance máximo	10 m	Alcance máximo declarado; a ficha também apresenta alcance de detecção < 10 m.
Alcance de detecção	< 10 m	Valor apresentado nos dados técnicos; respeite as condições de instalação e a configuração do sistema por barreira.
Ajuste do alcance	Ajustável: sim	A ficha informa possibilidade de ajuste do alcance.
Orientação da lente	Óptica lateral	Referência para posicionamento mecânico e alinhamento óptico.

Dados elétricos
Tensão de operação	10–30 V DC	Faixa de alimentação declarada.
Classe de proteção elétrica	III	Classe indicada na ficha do produto.
Consumo de corrente	7 mA a 24 V	Valor informado nas condições indicadas na ficha.
Frequência de comutação DC	1000 Hz	Frequência de comutação especificada para operação em DC.
Compatibilidade eletromagnética	EN 60947-5-2	Norma declarada nos dados técnicos.
Proteção contra curto-circuitos	Sim; por impulso	Proteção indicada para a saída; versão de proteção descrita como por impulso.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado na ficha.

Saídas
Função elétrica / saída de comutação	PNP	Tipo de saída informado; confirme a compatibilidade com a entrada do dispositivo conectado.
Modo de comutação	Claro/escuro selecionável	Modo selecionável conforme a lógica de detecção requerida.
Corrente constante máxima da saída DC	100 mA	Limite máximo declarado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação DC.
Display de status de chaveamento	1 LED amarelo	Indicação visual do estado de comutação.
Display de operação	1 LED verde	Indicação visual de operação.

Conexão elétrica
Cabo	PVC, 0,3 m, 3 × 0,25 mm²	Cabo integrado informado na ficha.
Conector	1 × M12, codificação A, 4 contatos	Conexão elétrica declarada; consulte o datasheet para a atribuição dos contatos.

Condições ambientais e proteção
Graus de proteção IP	IP65, IP67, IP68 e IP69K	Graus de proteção declarados para o produto; siga as condições de ensaio e instalação do fabricante.
Temperatura ambiente	−25 a 80 °C	Faixa de temperatura ambiente informada na ficha.
Temperatura ambiente UL Ta	−25 a 40 °C	Limite Ta indicado para a certificação UL; não confundir com a faixa geral de temperatura ambiente.
Tipo de invólucro UL	Type 1	Classificação de invólucro UL informada nos dados técnicos.
Fontes de alimentação UL	Class 2	Classificação informada para fontes de alimentação UL.
Aprovação UL	E006	Número de aprovação informado na ficha.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado para planejamento de montagem.
Dimensões	34,8 × 13 × 21 mm	Dimensões informadas para o corpo do sensor.
Materiais do invólucro	Aço inoxidável 1.4404 / 316L; vedação EPDM; plástico PPSU	Materiais especificados para o invólucro e seus componentes.
Material do protetor frontal	PMMA	Material informado para o protetor frontal.
Peso	50,9 g	Massa indicada nos dados do produto.
Torque máximo de aperto	1 Nm	Limite informado para os parafusos.
Unidades por embalagem	1 peça	Quantidade por embalagem informada na ficha.

Dados de confiabilidade
MTTF	1014 anos	Valor informado nos dados do produto; não equivale a período de garantia.

COMPATIBILIDADE

Comunicação

• Saída de comutação PNP; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Cabo PVC de 0,3 m, 3 × 0,25 mm², terminado em conector M12 codificação A de 4 contatos. Alimentação de 10–30 V DC. Saída PNP, corrente constante máxima de 100 mA e queda de tensão máxima de 2,5 V. Consulte o datasheet para atribuição dos pinos e esquema de ligação.

Processo Não possui conexão de processo informada; trata-se de um sensor fotoelétrico com montagem mecânica. Dimensões do invólucro: 34,8 × 13 × 21 mm; orientação óptica lateral.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle com alimentação de 10–30 V DC e entrada compatível com saída PNP	✓	A faixa de alimentação e a saída PNP são declaradas para o O6E301; verifique os limites elétricos da entrada conectada.
Sistema fotoelétrico por barreira cujo alcance necessário não excede 10 m	✓	O produto é um receptor por barreira com alcance máximo informado de 10 m; a compatibilidade com o transmissor deve ser confirmada.
Entrada de controle exclusivamente NPN	✗	A ficha identifica a saída deste receptor como PNP; não há indicação de saída NPN.
Aplicação que requer que este componente seja o transmissor óptico	✗	O O6E301 está especificado como receptor.
Aplicação que exige conexão M12 com codificação diferente de A ou outra atribuição de contatos	✗	A ficha informa conector M12 de codificação A e 4 contatos; confirme a pinagem no datasheet antes da conexão.

INSTALAÇÃO

Como instalar o O6E301 IFM — Receptor fotoelétrico por barreira, PNP, alcance de 10 m, conexão M12

Confirme que a aplicação requer um receptor fotoelétrico por barreira e verifique a compatibilidade com o transmissor utilizado.
Confira a alimentação disponível e a compatibilidade da entrada de controle com a saída PNP antes de energizar.
Planeje a montagem considerando as dimensões do invólucro, a orientação óptica lateral e o alcance requerido.
Monte o sensor sem exceder o torque máximo de 1 Nm indicado para os parafusos.
Alinhe o receptor ao transmissor e confirme a detecção e o estado indicado pelos LEDs de operação e de chaveamento.
Conecte o M12 codificação A conforme a pinagem do datasheet; antes de energizar, confira a ligação e a proteção dos condutores.

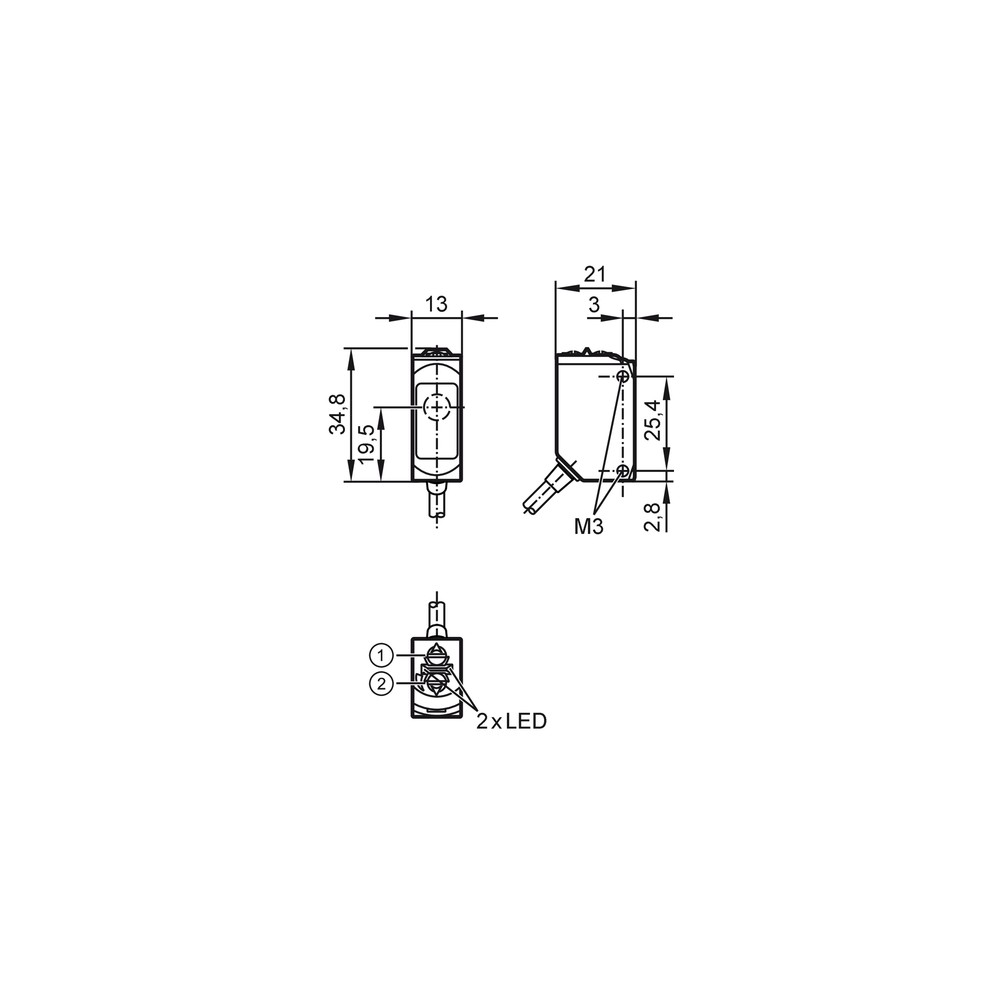

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não indica comutação quando o objeto interrompe a barreira.	Desalinhamento entre transmissor e receptor, ausência de transmissão óptica ou configuração de modo claro/escuro incompatível com a lógica esperada.	Verifique o alinhamento e a presença do transmissor; confira o modo selecionado e observe o LED amarelo de status de chaveamento.
O receptor não liga ou os LEDs permanecem apagados.	Alimentação ausente ou fora da faixa especificada, ou ligação incorreta no conector.	Meça a alimentação no conector e confirme que está entre 10 e 30 V DC; confira a pinagem no datasheet antes de alterar a ligação.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre saída PNP e tipo de entrada, conexão incorreta ou carga acima do limite informado.	Confirme que a entrada aceita PNP, revise a ligação e verifique se a corrente da saída não excede 100 mA.
A detecção fica instável ou não ocorre na distância prevista.	Alinhamento inadequado, alcance requerido superior ao especificado ou condição de instalação que interfere no feixe.	Verifique a distância e o alinhamento do conjunto, ajuste o alcance conforme a ficha e confirme a condição dos elementos ópticos.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM O6E301 — português (Datasheet) Desenho em escala O6E301 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O6E301 e para que serve?

É um receptor fotoelétrico por barreira, destinado a sistemas de detecção óptica. A aplicação declarada é a indústria alimentícia e de bebidas.

O O6E301 tem saída PNP e qual conexão elétrica usa?

Sim, a saída é PNP. A conexão é por cabo PVC de 0,3 m com conector M12 codificação A de 4 contatos.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem. Não há acessórios inclusos especificados nos dados fornecidos.

Este modelo serve como transmissor de uma barreira fotoelétrica?

Não; o O6E301 é identificado como receptor. Para formar uma barreira, confirme a seleção de um transmissor compatível.

Posso usar o O6E301 em uma entrada exclusivamente NPN?

A ficha especifica saída PNP, não NPN. Portanto, não o selecione para uma entrada exclusivamente NPN sem validar uma interface compatível.

O sensor está ligado, mas não detecta a passagem; o que verifico antes de trocar?

Verifique o alinhamento com o transmissor, a distância da barreira e o modo claro/escuro selecionado. Observe também a indicação do LED amarelo de chaveamento.

O controlador não reconhece o sensor; qual pode ser a causa?

Uma causa possível é a incompatibilidade entre a saída PNP e a entrada do controlador. Confirme também alimentação, pinagem e os limites elétricos antes de substituir o sensor.

Devo comprar somente este receptor ou um conjunto completo de barreira?

O O6E301 é um receptor vendido como uma peça; os dados fornecidos não indicam que um transmissor esteja incluído. Se o sistema não tiver transmissor compatível, dimensione esse componente separadamente.

Como devo instalar e alinhar o O6E301?

Monte o receptor com a orientação óptica lateral e alinhe-o ao transmissor correspondente. Para pinagem e ligação, consulte o datasheet do fabricante.

É necessário fazer manutenção ou limpeza específica?

A ficha não define procedimento de manutenção ou produto de limpeza. Consulte as instruções do fabricante e não presuma compatibilidade química apenas com base nos graus de proteção IP.

GLOSSÁRIO TÉCNICO

Receptor fotoelétrico por barreira

Componente receptor de um sistema de detecção óptica que opera em conjunto com um transmissor alinhado. (Ref.: princípio de funcionamento — sensor fotoelétrico por barreira)

PNP

Tipo de saída de comutação especificado para o sensor; a entrada conectada deve ser compatível com PNP. (Ref.: função elétrica — PNP)

Modo claro/escuro

Seleção da lógica de comutação do sensor em relação à condição óptica detectada. (Ref.: modo de comutação — claro/escuro selecionável)

Grau de proteção IP

Classificação declarada de proteção do invólucro, conforme os códigos informados na ficha. (Ref.: IP65, IP67, IP68 e IP69K)

MTTF

Indicador de tempo médio até falha informado pelo fabricante; não representa garantia nem vida útil assegurada. (Ref.: MTTF — 1014 anos)
