- Referência do fabricante: O5S700
- EAN: 4021179233101
- NCM do produto: 85365090
Destaques do Produto
Alcance
60 m...mais
Saiba mais sobre: "O5S700 IFM - Transmissor Fotoelétrico Barreira Laser Automação Industrial 60m IP67 M12"
Destaques do Produto
Alcance
60 m
Grau de Proteção
IP 67
Fonte de Luz
Luz Vermelha (Laser)
Conexão
M12 (4 pinos)
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o O5S700 IFM - Transmissor Fotoelétrico Barreira Laser 60m IP67 M12

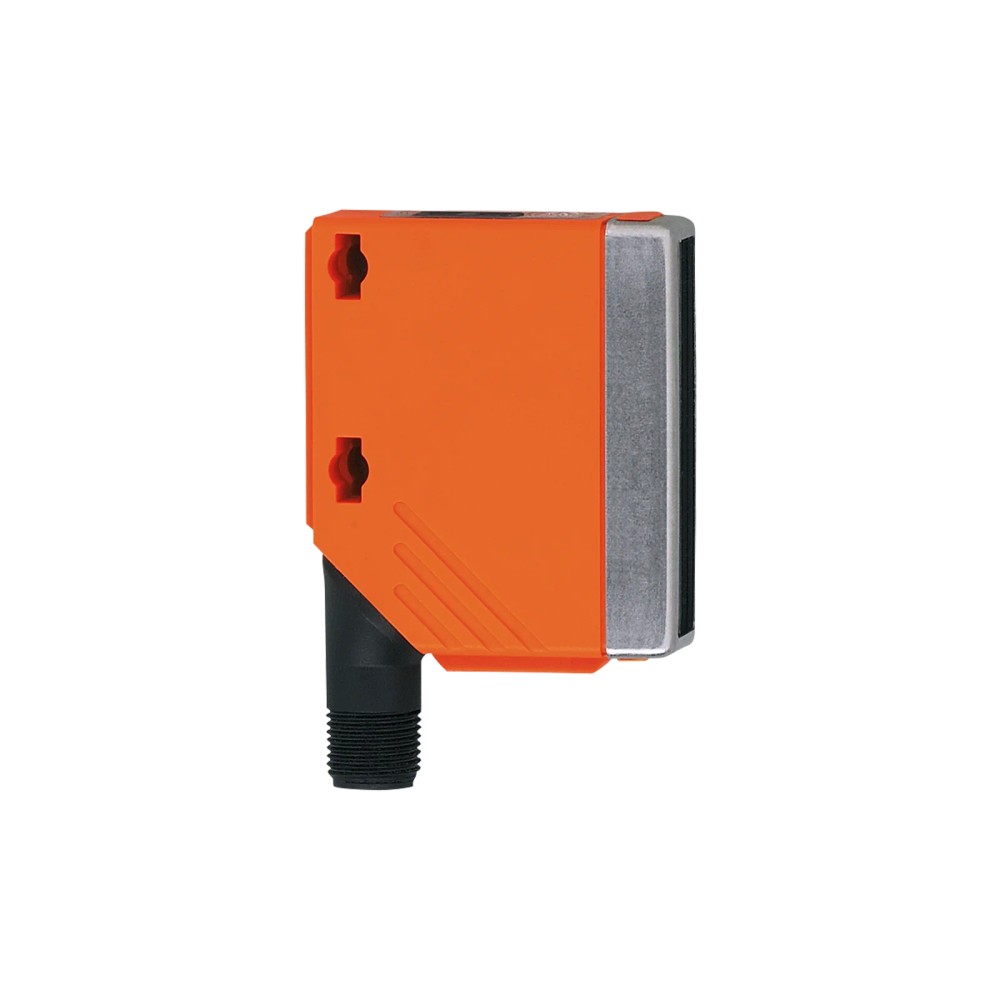

O O5S700 é um transmissor fotoelétrico de barreira a laser projetado para aplicações industriais exigentes, com alcance operacional de até 60 metros. Este dispositivo utiliza tecnologia de luz vermelha e possui grau de proteção IP67, garantindo confiabilidade em ambientes industriais. É caracterizado pelo invólucro retangular compacto e pela conexão padrão M12.
PRINCIPAIS ESPECIFICAÇÕES
| Alcance | 60 m |
| Grau de Proteção | IP 67 |
| Conexão | M12 |
| Tipo de Luz | Vermelha |
| Dimensões | 56 x 18,2 x 46,8 mm |
| Tensão | 10-36V DC |
| Material | PA / Aço Inoxidável |
| MTTF | 1038 anos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de transporte industrial
- Monitoramento de presença em linhas de montagem
- Controle de acesso em portões industriais
- Posicionamento de paletes em armazéns automatizados
⚠ Considere outro se precisa de:
- Áreas classificadas como explosivas
- Aplicações que exigem detecção superior a 60 metros
- Uso como sensor de segurança pessoal (Safety)
- Ambientes com submersão contínua em fluidos corrosivos
APLICAÇÕES E USO
- Monitoramento de presença em linhas de transporte automatizadas.
- Detecção de grandes objetos em ambientes fabris.
- Alinhamento e contagem de volumes em logística.
- Sistemas de segurança física periférica para zonas industriais.
COMO ESCOLHER
Antes de comprar o O5S700 IFM - Transmissor Fotoelétrico Barreira Laser 60m IP67 M12, verifique estes pontos:
Quando escolher o O5S700
Selecione este modelo quando necessitar de uma barreira fotoelétrica de longo alcance (até 60m) com alta imunidade a interferências e robustez IP67 para automação industrial.
Quando buscar outra alternativa
Evite este modelo se a aplicação necessitar de detecção a distâncias curtas (< 1m) onde sensores de reflexão difusa são mais eficientes, ou se for necessário um sensor com saída IO-Link para diagnósticos avançados.
ESPECIFICAÇÕES TÉCNICAS
| Desempenho Óptico | ||
|---|---|---|
| Princípio de funcionamento | Sensores fotoelétricos por barreira | Padrão de operação por interrupção de feixe |
| Alcance de detecção | < 60 m | Distância nominal máxima recomendada |
| Tipo de luz | Luz vermelha | Comprimento de onda de 655 nm |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 10...36 DC V | Faixa de alimentação admitida |
| Consumo de corrente | 13 mA | Consumo nominal em operação |
| Proteção contra inversão de polaridade | Sim | Segurança contra erros de cabeamento |
| Condições Ambientais | ||
|---|---|---|
| Grau de proteção | IP 67 | Estanqueidade contra sólidos e líquidos |
| Temperatura ambiente | -10...60 °C | Limites operacionais térmicos |
| Dados Mecânicos | ||
|---|---|---|

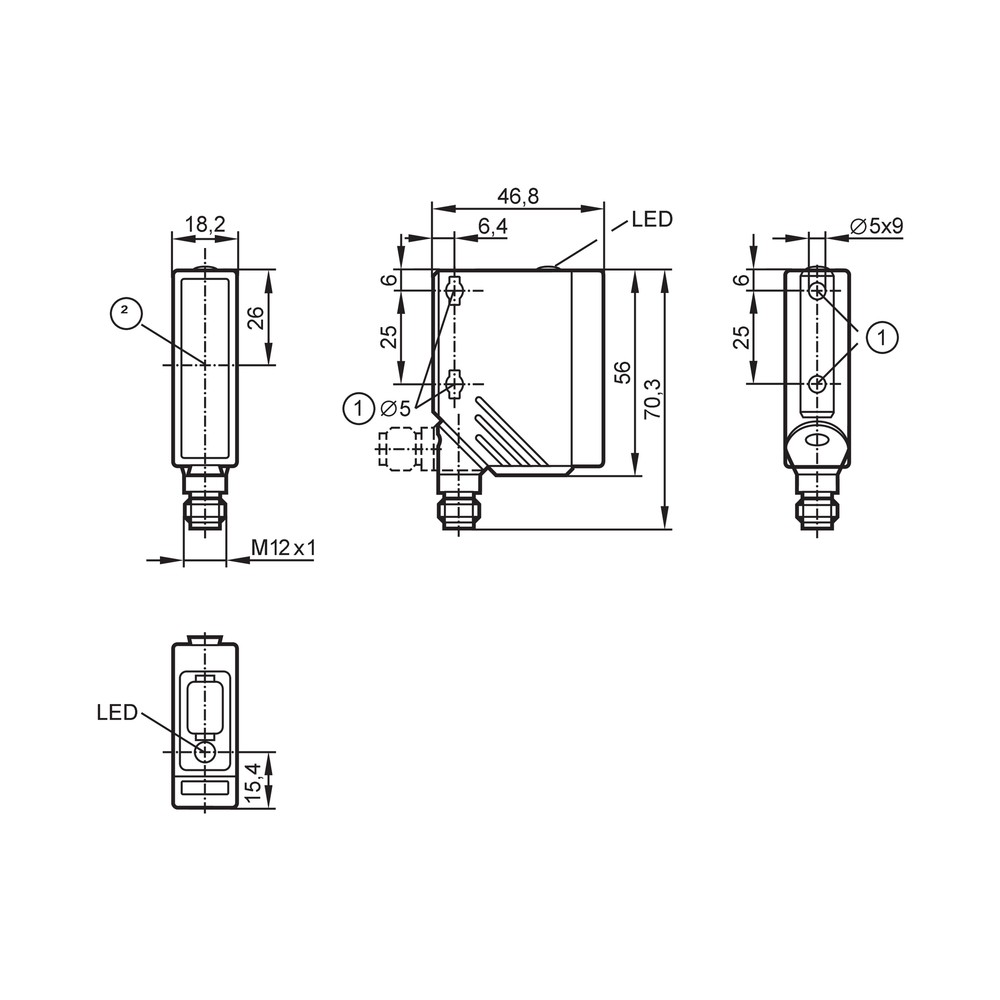

| Dimensões | 56 x 18,2 x 46,8 mm | Gabinete retangular compacto |
| Materiais | Invólucro: PA; quadro frontal: aço inoxidável | Composição estrutural para durabilidade |
| Conexão | M12 | Interface física de 4 contatos |
COMPATIBILIDADE
Comunicação
• Digital Standard 24V
Conexões
Elétrica
M12; Codificação A; 4 pinos
Processo
Montagem por suporte (parafusos padrão)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| CLP Industrial (Entrada 24V) | ✓ | Compatível com entradas padrão de automação industrial (24V DC). |
| Ambiente de Alta Umidade (IP67) | ✓ | A classificação IP67 garante resistência a umidade e poeira industrial. |
| Zonas com Risco de Explosão | ✗ | O produto não possui certificação para áreas explosivas (ATEX/Ex). |
INSTALAÇÃO
Como instalar o O5S700 IFM - Transmissor Fotoelétrico Barreira Laser 60m IP67 M12
- Limpe a superfície de montagem para garantir fixação estável.
- Fixe o transmissor no suporte adequado, garantindo espaço para o conector M12.
- Conecte o cabo M12 de 4 pinos ao transmissor.
- Posicione o receptor oposto ao transmissor, alinhando-os visualmente.
- Energize o sistema e verifique o acendimento do LED verde.
- Ajuste a angulação para maximizar a intensidade do feixe no receptor.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sinal de detecção não é enviado para o CLP. | Falha no alinhamento óptico entre transmissor e receptor. | Verificar se o feixe laser está incidindo diretamente no centro da lente do receptor. |
| LED de status não acende ou oscila. | Tensão fora da faixa operacional (10-36V DC). | Medir a tensão nos terminais do conector M12 com um multímetro. |
| Detecção intermitente ou redução drástica de alcance. | Acúmulo de sujidade, poeira ou resíduos na lente óptica. | Limpar a lente frontal de PMMA com pano macio e não abrasivo. |
| Dispositivo sem alimentação elétrica. | Cabo M12 mal conectado ou com condutor rompido. | Verificar continuidade do cabo e firmeza da conexão M12. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é este transmissor fotoelétrico e para que serve?
O O5S700 é um transmissor fotoelétrico de barreira a laser projetado para automação industrial, atuando como o componente emissor em sistemas de detecção de longo alcance.
Como funciona este transmissor em uma aplicação de automação?
Este dispositivo opera em conjunto com um receptor fotoelétrico compatível para formar uma barreira de luz, detectando objetos em distâncias de até 60 metros.
Posso usar este sensor em ambientes com risco de explosão?
Não, este modelo é um componente de laser classe 1 e não é indicado para ambientes com atmosfera explosiva (classificações ATEX/IECEx).
Este sensor detecta objetos sozinho, sem um receptor?
Não, este modelo é um transmissor de barreira e exige um receptor dedicado (par óptico) para completar o circuito de detecção de presença.
O que fazer se o sistema parar de detectar objetos?
O sintoma comum é a perda total de sinal no receptor. Verifique se o LED verde de operação está aceso e confirme se a tensão de alimentação está na faixa de 10-36V DC.
Como diagnosticar falhas de detecção intermitente?
Geralmente é um problema de desalinhamento óptico. Verifique a fixação mecânica e o alinhamento entre o transmissor e o receptor, garantindo que o feixe laser esteja centralizado.
Devo escolher este transmissor ou um sensor de reflexão difusa?
O O5S700 é um item dedicado de alta precisão. Compare-o com modelos de barreira de reflexão difusa apenas se sua aplicação permitir distâncias muito menores (geralmente < 2m).
Este modelo substitui sensores de barreira antigos da linha O5?
Sim, este modelo é um transmissor fotoelétrico padrão e substitui versões anteriores da série O5 que possuam a mesma especificação de alcance e conexão.
Quais cuidados devo tomar na instalação?
A instalação exige alinhamento rigoroso entre transmissor e receptor. Utilize suportes de fixação compatíveis e verifique a limpeza da lente de PMMA antes da energização.
Qual a procedência e confiabilidade deste componente?
A IFM garante que este produto atende às normas industriais de compatibilidade eletromagnética EN 60947-5-2 e oferece MTTF de 1038 anos, atestando sua robustez de projeto.
GLOSSÁRIO TÉCNICO
Barreira de Luz
Princípio de detecção onde um emissor (transmissor) e um receptor são instalados frente a frente. (Ref.: Princípio de funcionamento)
Classe 1 Laser
Classificação de segurança que indica que o laser é seguro sob condições normais de operação. (Ref.: Classe de proteção do laser)
Conexão M12
Padrão de conector industrial circular de 12mm amplamente utilizado para sinais de sensores e atuadores. (Ref.: Conexão elétrica)
IP67
Grau de proteção que garante estanqueidade total contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)
PMMA
Polimetilmetacrilato, material plástico transparente de alta resistência utilizado na lente do sensor. (Ref.: Material da lente)
