Sensor Retroreflexivo IFM O5P500

Pré-visualizar: O5P500 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 10m M12 IP67

O5P500 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 10m M12 IP67

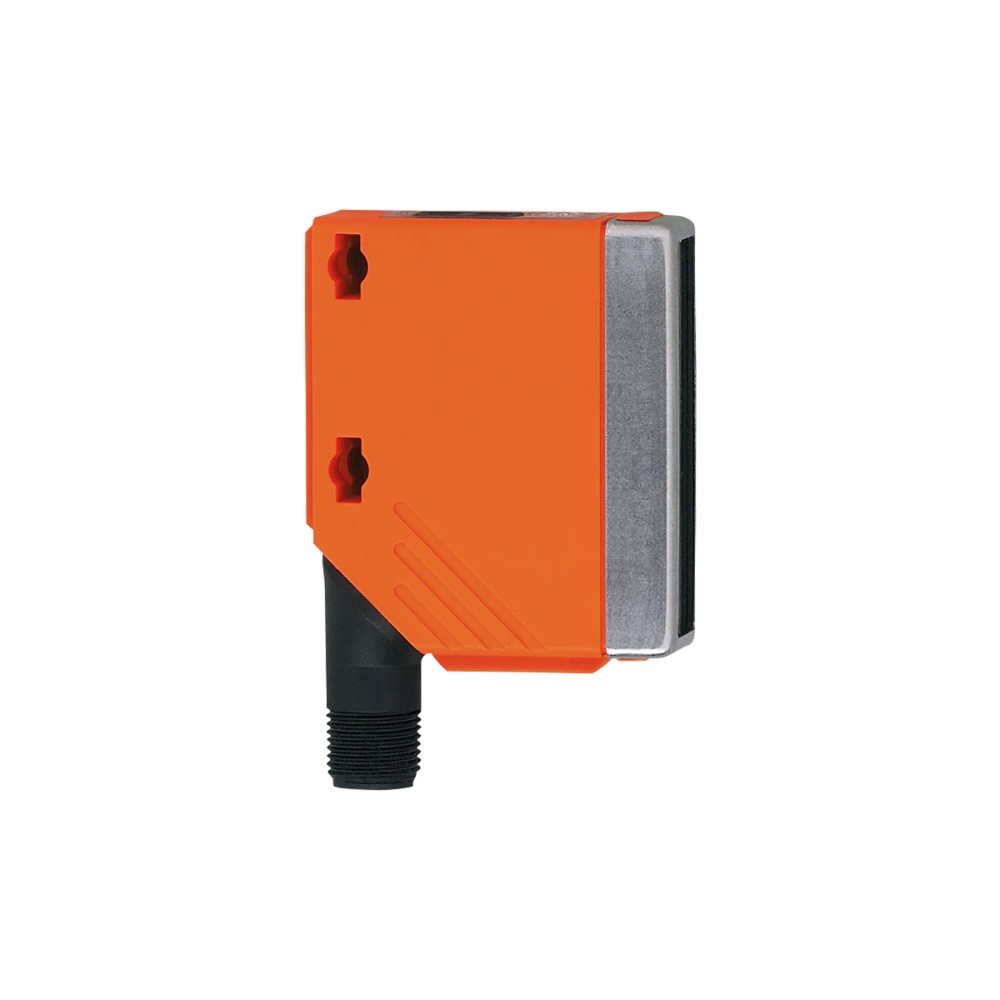

Imagem meramente ilustrativa

R$ 1.717,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O5P500
EAN: 4021179183468
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "O5P500 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 10m M12 IP67"

Destaques do Produto

Princípio de detecção

Retroreflexivo, com filtro de polarização

Alcance

0,075 a 10 m, condicionado ao refletor prismático Ø 80 E20005

Tipo de saída

PNP, comutação claro/escuro programável

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

10 a 36 V DC

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor retroreflexivo IFM O5P500, PNP, alcance de 10 m, conexão M12, IP67

O IFM O5P500 é um sensor fotoelétrico retroreflexivo para detecção de objetos em aplicações industriais e de automação. Opera com luz vermelha e filtro de polarização, com alcance de 0,075 a 10 m sobre refletor prismático especificado. Possui saída PNP programável para comutação claro/escuro e conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	O5P500
Tipo	Sensor fotoelétrico retroreflexivo com filtro de polarização
Alcance sobre refletor prismático	0,075 a 10 m; refletor Ø 80 E20005
Saída	PNP; comutação claro/escuro programável
Fonte de luz	Luz vermelha, comprimento de onda de 624 nm
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	10 a 36 V DC
Proteção	IP67
Dimensões	56 x 18,2 x 46,8 mm
Temperatura ambiente	-25 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações industriais que utilizem princípio retroreflexivo e refletor prismático compatível.
Instalações em que a saída PNP e a comutação claro/escuro programável sejam compatíveis com a entrada do sistema de controle.
Aplicações dentro do alcance especificado de 0,075 a 10 m, usando o refletor prismático Ø 80 E20005 indicado na ficha.

⚠ Considere outro se precisa de:

Não especificar para sistemas que exijam saída NPN: a ficha informa saída PNP.
Não especificar quando a alimentação disponível estiver fora de 10 a 36 V DC.
Não considerar o alcance máximo garantido com qualquer refletor: o dado de 10 m é informado para o refletor prismático Ø 80 E20005.

APLICAÇÕES E USO

Aplicação documentada: detecção de objetos em aplicações industriais e de automação industrial, conforme descrição do produto.
Possibilidade de aplicação: monitoramento de passagem ou presença em uma linha, desde que o objeto interrompa o feixe retrorefletido, o refletor prismático esteja corretamente posicionado e a distância respeite a faixa especificada.
Condições relevantes: utilizar refletor prismático Ø 80 E20005 para a faixa indicada de 0,075 a 10 m; operar com alimentação de 10 a 36 V DC e temperatura ambiente de -25 a 60 °C.
Limitação de seleção: validar a entrada PNP do controlador, a corrente admissível e a geometria de instalação; a ficha não documenta desempenho com outros refletores ou condições ópticas específicas.

COMO ESCOLHER

Antes de comprar o Sensor retroreflexivo IFM O5P500, PNP, alcance de 10 m, conexão M12, IP67, verifique estes pontos:

Escolha o O5P500 quando

A aplicação requer detecção retroreflexiva com filtro de polarização, saída PNP programável claro/escuro e conexão M12 codificada A de 4 contatos. Para o alcance informado, considere o refletor prismático Ø 80 E20005 e a faixa de 0,075 a 10 m.

Avalie outra configuração quando

A entrada do controlador exigir NPN, a alimentação não estiver entre 10 e 36 V DC ou a geometria de montagem não permitir o uso de um refletor. Confirme no datasheet a configuração elétrica e óptica requerida antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O5P500	Código do modelo do sensor.
SKU / Part number	O5P500	Identificação comercial e código do fabricante.
GTIN	4021179183468	Identificador global do produto.
Marca	IFM	Fabricante informado no anúncio.
Aplicação	Aplicações industriais / automação industrial	Aplicação descrita na ficha.
Princípio de funcionamento	Sensor retroreflexivo	A detecção utiliza o retorno óptico a partir de refletor.
Característica especial	Filtro de polarização	Característica óptica informada pelo fabricante.

Dados ópticos e faixa de detecção
Tipo de luz	Luz vermelha	Fonte de luz indicada na ficha.
Comprimento de onda	624 nm	Comprimento de onda informado para a luz emitida.
Alcance sobre refletor prismático	0,075 a 10 m; refletor prismático Ø 80 E20005	Faixa especificada com o refletor identificado; não generalizar para outros refletores.
Alcance ajustável	Sim	A ficha informa possibilidade de ajuste do alcance de detecção.
Diâmetro máximo da mancha de luz	250 mm	Valor máximo informado para a mancha de luz.
Orientação da lente	Óptica lateral	Orientação óptica especificada para a montagem.
Material da lente / protetor frontal	PMMA	Material do protetor frontal informado na ficha.

Dados elétricos e alimentação
Tensão de operação	10 a 36 V DC (supply class 2 conforme cULus)	Faixa de alimentação especificada.
Consumo de corrente	20 mA	Valor de consumo informado na ficha.
Classe de proteção elétrica	II	Classe de proteção indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção incorporada informada na ficha.
Proteção contra sobrecarga	Sim	Proteção incorporada informada na ficha.
Proteção contra curto-circuitos	Sim	Proteção contra curto-circuitos por impulso, conforme ficha.

Saídas e comutação
Função elétrica / saída	PNP	Tipo de saída de comutação informado.
Modo de comutação	Claro/escuro, programável	A lógica de comutação pode ser configurada entre claro e escuro.
Frequência de comutação DC	2000 Hz	Frequência de comutação especificada para operação DC.
Corrente máxima constante da saída de comutação DC	200 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima especificada na saída de comutação.
Função Teach	Sim	Função Teach indicada na ficha.
Trava eletrônica	Sim	Recurso informado para bloqueio eletrônico.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos	Conector elétrico especificado; confirmar compatibilidade de cabo e pinagem no datasheet.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção informado; respeitar condições de montagem e conexão.
Temperatura ambiente	-25 a 60 °C	Faixa de temperatura ambiente de operação indicada.
EMC	EN 60947-5-2	Norma de referência EMC indicada na ficha.

Dados mecânicos
Invólucro	Retangular	Formato informado do invólucro.
Dimensões	56 x 18,2 x 46,8 mm	Dimensões físicas informadas.
Materiais	Invólucro: PA; quadro frontal: aço inoxidável; painel de comando: TPU	Materiais dos componentes externos conforme ficha.
Peso	67,5 g	Massa do produto informada.
Torque máximo de aperto	Menor que 2 Nm, usando parafuso de fixação M5	Limite indicado para a fixação especificada.

Displays e elementos de operação
Indicador	1 LED amarelo de status de chaveamento	Indica o estado de chaveamento conforme descrição da ficha.

Dados de confiabilidade e fornecimento
MTTF	435 anos	Valor de MTTF informado na ficha; não representa período de garantia.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.
NCM	8536.50.90	Código fiscal informado no contexto do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha; a saída indicada é de comutação PNP.

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC; saída de comutação PNP, corrente máxima constante de 200 mA e queda de tensão máxima de 2,5 V. A compatibilidade com controlador depende da entrada aceitar PNP e dos limites elétricos informados.

Processo Não se aplica conexão de processo. A detecção é óptica e requer alinhamento do sensor com refletor prismático compatível; o alcance especificado é para o refletor Ø 80 E20005.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação entre 10 e 36 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação especificados; verificar também os limites de corrente e queda de tensão.
Entrada de controlador que exige sinal NPN	✗	A ficha especifica saída PNP, não NPN.
Detecção retroreflexiva usando refletor prismático Ø 80 E20005 a distância dentro de 0,075 a 10 m	✓	Essa é a condição de alcance indicada pelo fabricante.
Aplicação com alimentação abaixo de 10 V DC ou acima de 36 V DC	✗	A tensão de operação especificada é de 10 a 36 V DC.
Uso em ambiente dentro de -25 a 60 °C e com exposição compatível com IP67	✓	A ficha informa essa faixa de temperatura ambiente e grau de proteção; as condições efetivas de instalação devem respeitar o significado e os limites de IP67.

INSTALAÇÃO

Como instalar o Sensor retroreflexivo IFM O5P500, PNP, alcance de 10 m, conexão M12, IP67

Confirme que a alimentação disponível está entre 10 e 36 V DC e que a entrada do controlador aceita sinal PNP.
Selecione refletor prismático compatível; para a faixa especificada, use o refletor Ø 80 E20005.
Posicione o sensor e o refletor de modo que o feixe óptico retrorefletido alcance o sensor; consulte o desenho dimensional para espaço e orientação da óptica lateral.
Instale a conexão M12 codificada A de 4 contatos com cabo compatível e confira a pinagem no datasheet antes de energizar.
Fixe o sensor respeitando o torque máximo menor que 2 Nm quando utilizar parafuso M5.
Energize, ajuste a função Teach e a comutação claro/escuro conforme a lógica desejada e confira o LED amarelo de status durante o teste.

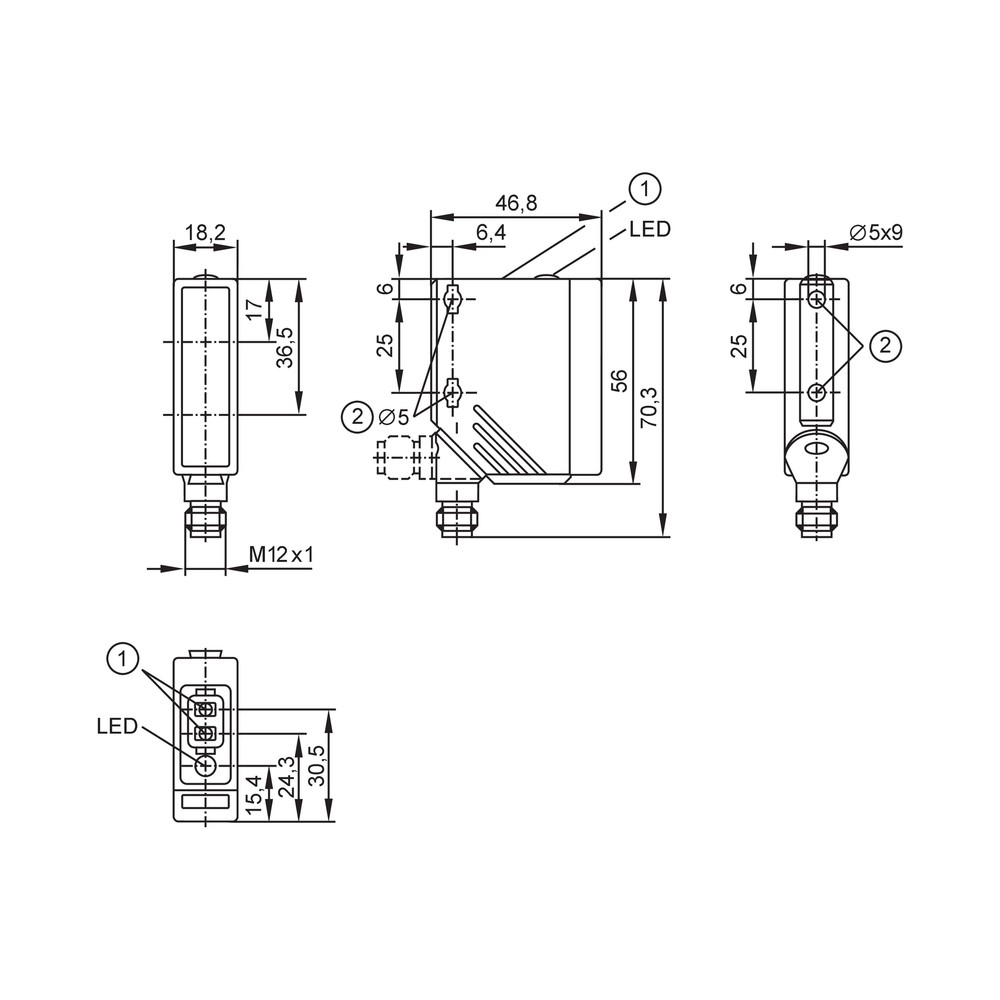

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao posicionar um objeto.	Alinhamento inadequado entre sensor e refletor, ou refletor diferente da condição usada para especificar o alcance.	Verifique o alinhamento óptico e confirme se o refletor é o Ø 80 E20005 para a faixa indicada; observe o LED de status durante o teste.
A entrada do controlador não reconhece a saída.	Entrada incompatível com PNP, ligação incorreta ou alimentação fora da faixa especificada.	Confirme o tipo da entrada do controlador, a pinagem M12 no datasheet e meça a alimentação, que deve estar entre 10 e 36 V DC.
O sensor indica estado diferente do esperado quando o objeto está presente.	Modo claro/escuro configurado de forma diferente da lógica requerida pela aplicação.	Confira a configuração de comutação e reprograme claro/escuro conforme a lógica do sistema, usando a função Teach descrita pelo fabricante.
A detecção fica instável ou não ocorre na distância prevista.	Distância fora da faixa especificada, desalinhamento ou condições de instalação diferentes da configuração de referência do refletor.	Meça a distância, confirme o uso do refletor Ø 80 E20005 e realinhe o conjunto; compare as condições com o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados O5P500 em português (Datasheet) Desenho em escala O5P500 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O5P500 e para que serve?

É um sensor fotoelétrico retroreflexivo com filtro de polarização, destinado a aplicações industriais e de automação. Detecta objetos por meio do feixe óptico e de um refletor prismático.

Qual é a conexão e o tipo de saída deste sensor?

Ele usa conexão elétrica M12 codificada A com 4 contatos e saída PNP. A comutação claro/escuro é programável.

O O5P500 funciona com entrada NPN no CLP?

Não, a ficha especifica saída PNP. Verifique se a entrada do controlador aceita PNP antes da compra.

Posso usar o sensor fora da faixa de temperatura indicada?

A faixa de temperatura ambiente informada é de -25 a 60 °C. Para condições externas a essa faixa, consulte o fabricante e não presuma operação especificada.

O LED acende, mas o sensor não detecta o objeto; o que devo verificar?

Verifique o alinhamento do sensor com o refletor e confirme a distância e o refletor usados. A faixa de 0,075 a 10 m é indicada com o refletor prismático Ø 80 E20005.

A saída não é reconhecida pelo controlador; preciso trocar o sensor?

Antes de trocar, confirme que a entrada aceita PNP, que a alimentação está entre 10 e 36 V DC e que a ligação M12 segue a pinagem do datasheet. A ficha também especifica limite de corrente constante de saída de 200 mA.

Devo comprar o sensor ou um conjunto com refletor e cabo?

O contexto informa embalagem de uma peça e não lista acessórios inclusos. Refletor e cabo não estão confirmados como parte do fornecimento; valide separadamente os componentes necessários à instalação.

Quando escolher este retroreflexivo em vez de outro tipo de sensor?

Escolha-o quando a aplicação puder usar refletor prismático e exigir saída PNP com comutação claro/escuro programável. Se não houver possibilidade de instalar refletor, avalie outra tecnologia de detecção conforme os requisitos do sistema.

Como faço a instalação e o ajuste inicial?

Alinhe sensor e refletor, conecte a alimentação e a saída conforme o datasheet e configure a função Teach e a lógica claro/escuro. Na fixação com parafuso M5, respeite o torque máximo informado de menos de 2 Nm.

O produto acompanha algum acessório?

A ficha não identifica acessórios inclusos; informa apenas uma peça por embalagem. Consulte o datasheet e a lista de fornecimento do vendedor para confirmar componentes adicionais.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que detecta a condição do feixe refletido por um refletor prismático. (Ref.: Princípio de funcionamento: sensor retroreflexivo)

Filtro de polarização

Recurso óptico indicado para o princípio retroreflexivo do sensor. (Ref.: Característica especial: filtro de polarização)

Saída PNP

Saída de comutação cujo tipo elétrico precisa ser compatível com a entrada do controlador. (Ref.: Função elétrica: PNP)

Comutação claro/escuro

Configuração programável da lógica de chaveamento do sensor. (Ref.: Saída: comutação de modo claro/escuro, programável)

IP67

Grau de proteção indicado para o invólucro; a instalação deve respeitar as condições e os limites de montagem do fabricante. (Ref.: Proteção IP: IP 67)
