Sensor Retroreflexivo IFM O5P200

Pré-visualizar: O5P200 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 7m M12 IP67

O5P200 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 7m M12 IP67

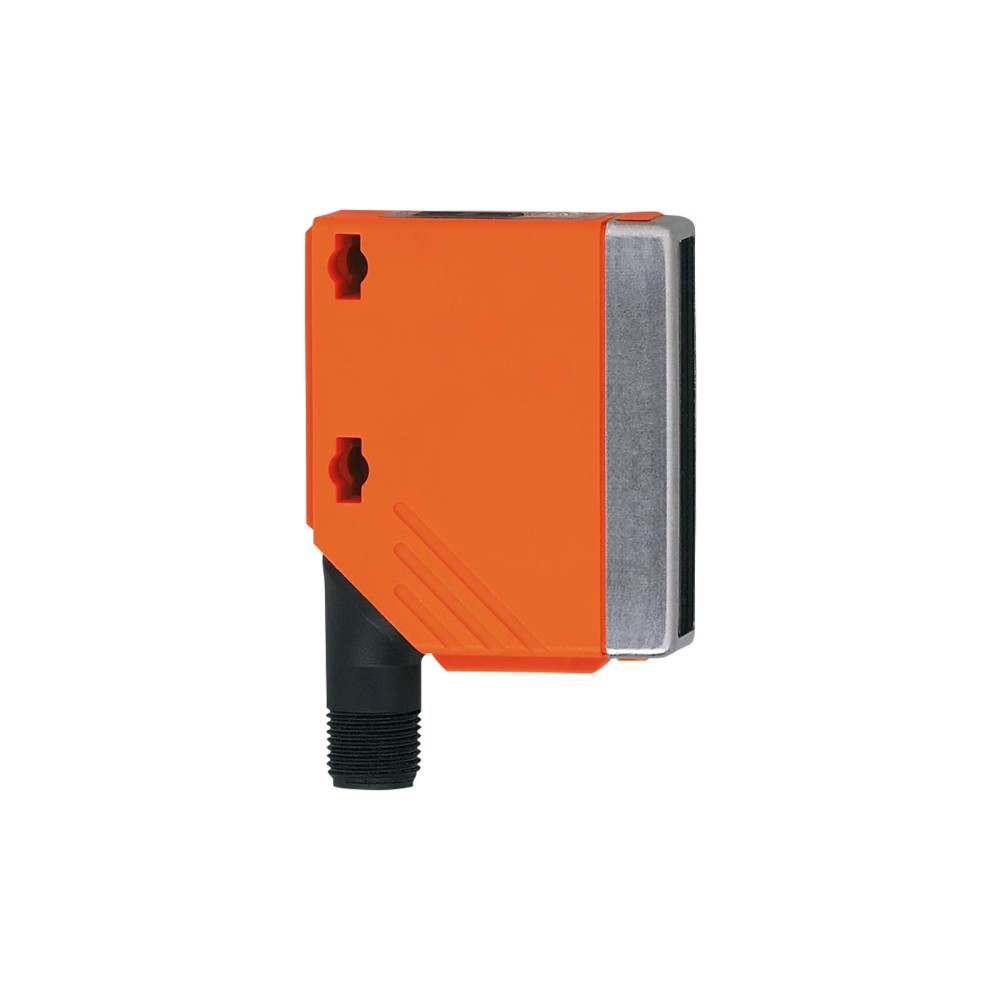

Imagem meramente ilustrativa

R$ 1.557,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O5P200
EAN: 4021179183437
NCM do produto: 85365090

Destaques do Produto Tecnologia de detecção...mais

Fechar menu

Saiba mais sobre: "O5P200 IFM - Sensor Retroreflexivo IFM Automação Industrial PNP 7m M12 IP67"

Destaques do Produto

Tecnologia de detecção

Retroreflexiva; requer refletor prismático para a aplicação especificada.

Saída

PNP

Alcance máximo informado

7 m sobre refletor prismático Ø 80 E20005

Alimentação

10 a 36 V DC

Conexão

M12, codificação A, 4 contatos

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Retroreflexivo IFM O5P200, PNP, luz vermelha, alcance de até 7 m, conexão M12, IP67

O IFM O5P200 é um sensor fotoelétrico retroreflexivo para detecção de objetos por interrupção do feixe entre o sensor e um refletor prismático. É destinado a aplicações industriais e de automação, com saída PNP, luz vermelha e alcance de 0,1 a 7 m nas condições especificadas pelo fabricante. Possui filtro de polarização, conexão elétrica M12 de 4 contatos e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor fotoelétrico retroreflexivo
Princípio de funcionamento	Obscurecimento do feixe
Alcance sobre refletor prismático	0,1 a 7 m; refletor prismático Ø 80 E20005
Saída de comutação	PNP
Fonte de luz	Luz vermelha, comprimento de onda de 624 nm
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	10 a 36 V DC
Grau de proteção	IP67
Frequência de comutação DC	1000 Hz
Dimensões e massa	56 x 18,2 x 46,8 mm; 62 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção industrial de objetos em aplicações nas quais seja possível instalar e alinhar um refletor prismático.
Sistemas de automação com entrada compatível com saída PNP e alimentação de 10 a 36 V DC.
Instalações que necessitem de conexão M12 codificação A de 4 contatos e proteção IP67, respeitando as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação não puder utilizar refletor prismático: o funcionamento retroreflexivo informado depende do retorno do feixe pelo refletor.
Não selecionar para entradas que exijam saída NPN, pois a saída especificada é PNP.
Não operar fora da faixa de alimentação de 10 a 36 V DC indicada na ficha.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: automação e aplicações industriais com detecção retroreflexiva por obscurecimento.
Possibilidade de uso inferida das características: detecção de passagem ou presença de objetos em uma linha, desde que seja possível posicionar o sensor e o refletor prismático dentro do alcance informado e alinhar o feixe. A adequação depende do objeto e das condições reais da instalação.
A ficha informa operação em temperatura ambiente de -25 a 60 °C e proteção IP67; não extrapole esses limites nem interprete o grau IP como autorização para qualquer condição de lavagem ou imersão.

COMO ESCOLHER

Antes de comprar o Sensor Retroreflexivo IFM O5P200, PNP, luz vermelha, alcance de até 7 m, conexão M12, IP67, verifique estes pontos:

Escolha o O5P200 quando

A aplicação exigir detecção retroreflexiva por obscurecimento, saída PNP e alcance de até 7 m com refletor prismático Ø 80 E20005. Confira também a tensão disponível, a conexão M12 de 4 contatos e as condições ambientais da instalação.

Procure outra configuração quando

A entrada do controlador exigir NPN, a alimentação disponível estiver fora de 10 a 36 V DC ou a aplicação não permitir o uso de refletor prismático. Para comparar com outra tecnologia ou modelo, consulte as especificações oficiais dessa alternativa; a ficha disponível não identifica um modelo substituto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O5P200	Código do produto informado pelo fabricante.
Tipo de produto	Sensor retroreflexivo	Classificação funcional do equipamento.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.
Princípio de funcionamento	Retroreflexivo; saída por obscurecimento	A comutação ocorre pela alteração do feixe recebido; a aplicação especificada utiliza refletor prismático.
Característica especial	Filtro de polarização	Recurso indicado na ficha técnica.

Dados ópticos e alcance
Fonte de luz	Luz vermelha	Tipo de luz informado para o emissor.
Comprimento de onda	624 nm	Parâmetro óptico especificado.
Alcance sobre refletor prismático	0,1 a 7 m; refletor prismático Ø 80 E20005	Faixa declarada sob a condição do refletor especificado.
Ajuste do alcance/detecção	Não ajustável	A ficha indica que o alcance ou alcance de detecção não é ajustável.
Diâmetro máximo da mancha de luz	175 mm à faixa máxima	Valor indicado para a faixa máxima de detecção.
Orientação da lente	Óptica lateral	Orientação da óptica conforme a ficha.

Alimentação e consumo
Tensão de operação	10 a 36 V DC	Faixa de tensão de alimentação especificada.
Consumo de corrente	20 mA	Valor de consumo informado na ficha.
Classe de proteção elétrica	II	Classe de proteção declarada pelo fabricante.

Saída e desempenho de comutação
Função elétrica / saída de comutação	PNP	Tipo de saída especificado.
Frequência de comutação DC	1000 Hz	Frequência de comutação declarada para operação em DC.
Corrente máxima constante da saída de comutação DC	200 mA	Limite máximo especificado para a saída DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima indicada para a saída de comutação DC.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado para a saída.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha técnica.

Conexão elétrica
Conexão	1 x M12; codificação A; 4 contatos	Características do conector elétrico indicadas pelo fabricante.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção declarado; a instalação deve seguir as condições e instruções do fabricante.
Temperatura ambiente	-25 a 60 °C	Faixa de temperatura ambiente especificada.
Certificações e testes	EMC EN 60947-5-2, cULus, CE, UKCA	Normas, marcas e testes listados na ficha técnica.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado na ficha.
Dimensões	56 x 18,2 x 46,8 mm	Dimensões externas indicadas pelo fabricante.
Peso	62 g	Massa informada no dataset do produto.
Materiais	Painel de comando: TPE; invólucro: PA; quadro frontal: aço inoxidável	Materiais declarados para os componentes indicados.
Material do protetor frontal	PMMA	Material da parte frontal óptica informado na ficha.
Torque máximo de aperto	2 Nm para parafuso M5	Limite de torque especificado para parafuso M5.

Indicação de estado
Display de estado de chaveamento	1 x LED amarelo	Indicador de estado de comutação informado pelo fabricante.

Confiabilidade
MTTF	502 anos	Valor declarado no dataset do produto; não representa garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica disponível. A conexão M12 é elétrica e não comprova compatibilidade com uma rede ou protocolo de comunicação.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos. Alimentação especificada: 10 a 36 V DC; saída de comutação PNP. Consulte o datasheet para a atribuição dos pinos e o esquema de ligação antes de conectar.

Processo Não se aplica uma conexão de processo: trata-se de um sensor fotoelétrico retroreflexivo, não de um sensor com conexão hidráulica ou pneumática. A aplicação óptica especifica refletor prismático Ø 80 E20005.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação de 10 a 36 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10 a 36 V DC; verifique também a ligação dos pinos no datasheet.
Aplicação retroreflexiva com refletor prismático Ø 80 E20005, dentro do alcance especificado	✓	O alcance informado é de 0,1 a 7 m com esse refletor prismático.
Entrada que requer saída NPN	✗	A saída informada para o O5P200 é PNP.
Instalação sem possibilidade de usar refletor prismático	✗	A ficha descreve o modelo como retroreflexivo e especifica alcance sobre refletor prismático.
Compatibilidade com protocolo de rede ou comunicação industrial	✗	A ficha disponível não informa protocolo de comunicação; não é possível confirmar essa compatibilidade.

INSTALAÇÃO

Como instalar o Sensor Retroreflexivo IFM O5P200, PNP, luz vermelha, alcance de até 7 m, conexão M12, IP67

Confirme que a saída PNP e a alimentação disponível são compatíveis com o circuito de controle e estão dentro de 10 a 36 V DC.
Escolha a posição de montagem respeitando as dimensões do sensor e a orientação lateral da óptica; consulte o desenho dimensional.
Instale o refletor prismático especificado para a condição de alcance informada e posicione-o alinhado à óptica do sensor.
Conecte o M12 codificação A de 4 contatos conforme a atribuição de pinos do datasheet; não deduza o pinout apenas pelo tipo de conector.
Fixe o sensor e aperte o parafuso M5 sem exceder o torque máximo especificado de 2 Nm.
Energize o circuito e verifique o LED amarelo de estado de comutação e a resposta da entrada conectada, testando a interrupção do feixe no local.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto passa.	Feixe ou refletor desalinhado, refletor ausente ou instalação fora da condição retroreflexiva.	Verifique a presença e o alinhamento do refletor prismático; teste a interrupção do feixe e consulte o datasheet para a condição de alcance.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre a saída PNP e a entrada, ligação incorreta dos contatos ou alimentação fora da faixa especificada.	Confirme a compatibilidade da entrada com PNP, meça a alimentação e confira a atribuição dos pinos no datasheet.
Comutação intermitente ou instável.	Alinhamento marginal entre sensor e refletor ou objeto interrompendo parcialmente o feixe.	Confira o alinhamento óptico, a instalação do refletor e a interrupção completa do feixe na posição real de detecção.
O sensor não apresenta indicação de funcionamento.	Alimentação ausente, polaridade invertida ou conexão elétrica incorreta.	Verifique tensão entre os contatos conforme o esquema oficial, polaridade e encaixe do conector M12 antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

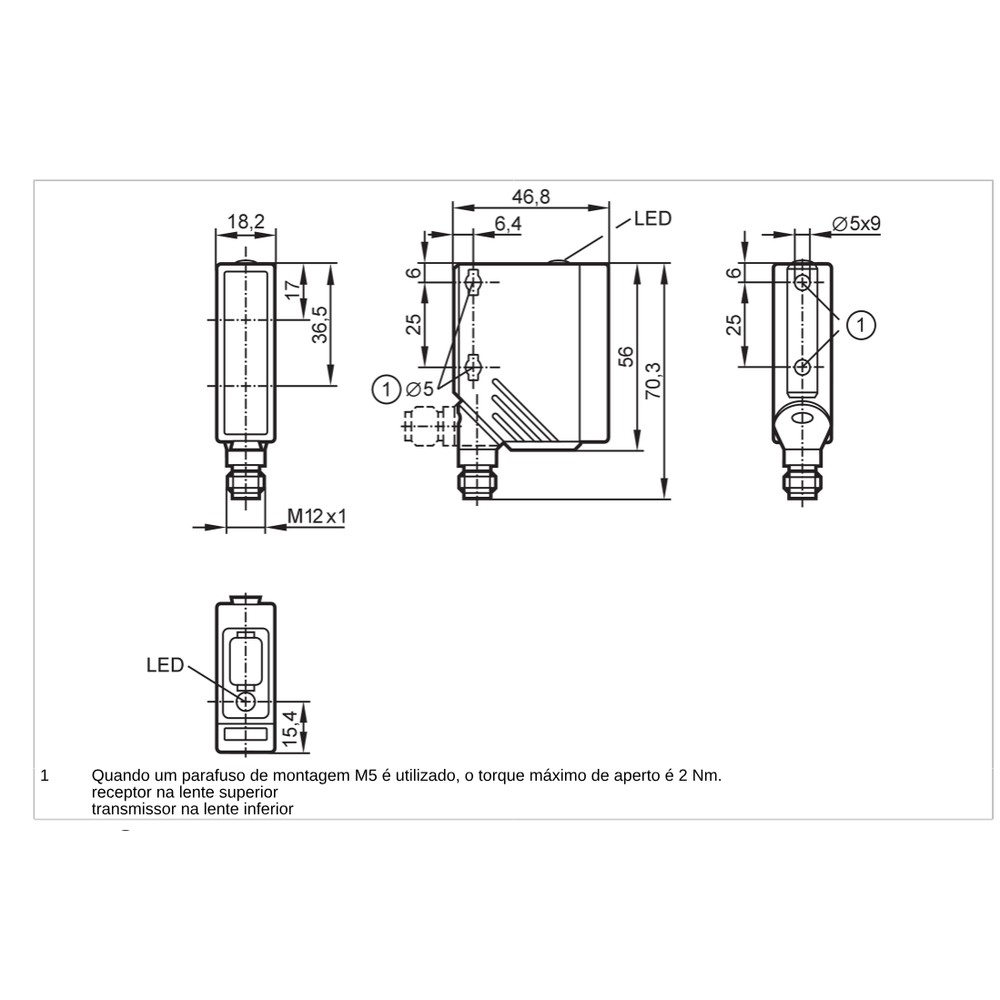

Folha de dados IFM O5P200 (PT-BR) (Datasheet) Desenho em escala do O5P200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o O5P200 e como ele detecta objetos?

É um sensor fotoelétrico retroreflexivo que detecta a alteração do feixe por obscurecimento. A aplicação de alcance especificada utiliza refletor prismático.

Com quais controladores e conexões elétricas posso usar este sensor?

A ficha informa saída PNP, alimentação de 10 a 36 V DC e conector M12 codificação A de 4 contatos. Confirme a compatibilidade da entrada do controlador e o pinout no datasheet; a ficha não declara protocolo de comunicação.

O que acompanha o produto?

A ficha fornecida não detalha acessórios ou itens incluídos na embalagem. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

Ele funciona com entrada que exige saída NPN?

Não, a saída especificada para o O5P200 é PNP. Para uma entrada que exija NPN, verifique outra configuração com a saída requerida.

Posso usar o O5P200 sem refletor prismático?

A ficha descreve o produto como retroreflexivo e especifica o alcance sobre refletor prismático Ø 80 E20005. Não há informação que confirme operação sem refletor.

O sensor não comuta: o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a compatibilidade da entrada com PNP e a ligação dos contatos. Depois confira o alinhamento do sensor com o refletor e se o feixe é interrompido como esperado.

A leitura fica intermitente; qual pode ser a causa?

Um alinhamento inadequado entre o sensor e o refletor ou a interrupção parcial do feixe pode causar instabilidade. Confira o posicionamento óptico e teste a passagem do objeto na condição real.

É melhor comprar este sensor ou buscar outra tecnologia?

Escolha o O5P200 se a aplicação puder usar detecção retroreflexiva com refletor e a instalação atender aos requisitos elétricos. Se não houver espaço ou condição para o refletor, avalie outra tecnologia; a ficha disponível não especifica um modelo alternativo.

Como instalar e alinhar o sensor?

Monte o sensor e o refletor frente a frente e alinhe a óptica antes de fixar o conjunto. Consulte o desenho dimensional e o datasheet para instalação, ligação dos pinos e limites de aperto.

Como conferir se a conexão M12 está ligada corretamente?

Consulte o esquema elétrico e a atribuição dos pinos no datasheet antes de energizar. A ficha informa M12 codificação A de 4 contatos, mas essa descrição, por si só, não determina a função de cada pino.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor fotoelétrico que recebe o retorno do feixe refletido e detecta a alteração por obscurecimento. (Ref.: tipo e princípio de funcionamento do O5P200).

Filtro de polarização

Recurso óptico indicado na ficha para o sensor retroreflexivo. (Ref.: característica especial: filtro de polarização).

Saída PNP

Tipo de saída de comutação informado para conexão a uma entrada compatível. (Ref.: função elétrica: PNP).

Grau de proteção IP67

Classificação de proteção declarada para o invólucro, conforme a ficha técnica; a aplicação deve respeitar as instruções do fabricante. (Ref.: grau de proteção: IP67).

Frequência de comutação

Parâmetro que expressa a frequência de comutação especificada para operação em corrente contínua. (Ref.: frequência de comutação DC: 1000 Hz).
