Sensor de Contraste IFM O5K500

Pré-visualizar: O5K500 IFM - Sensor de Contraste Difuso Processos Rápidos RGB IP67 M12

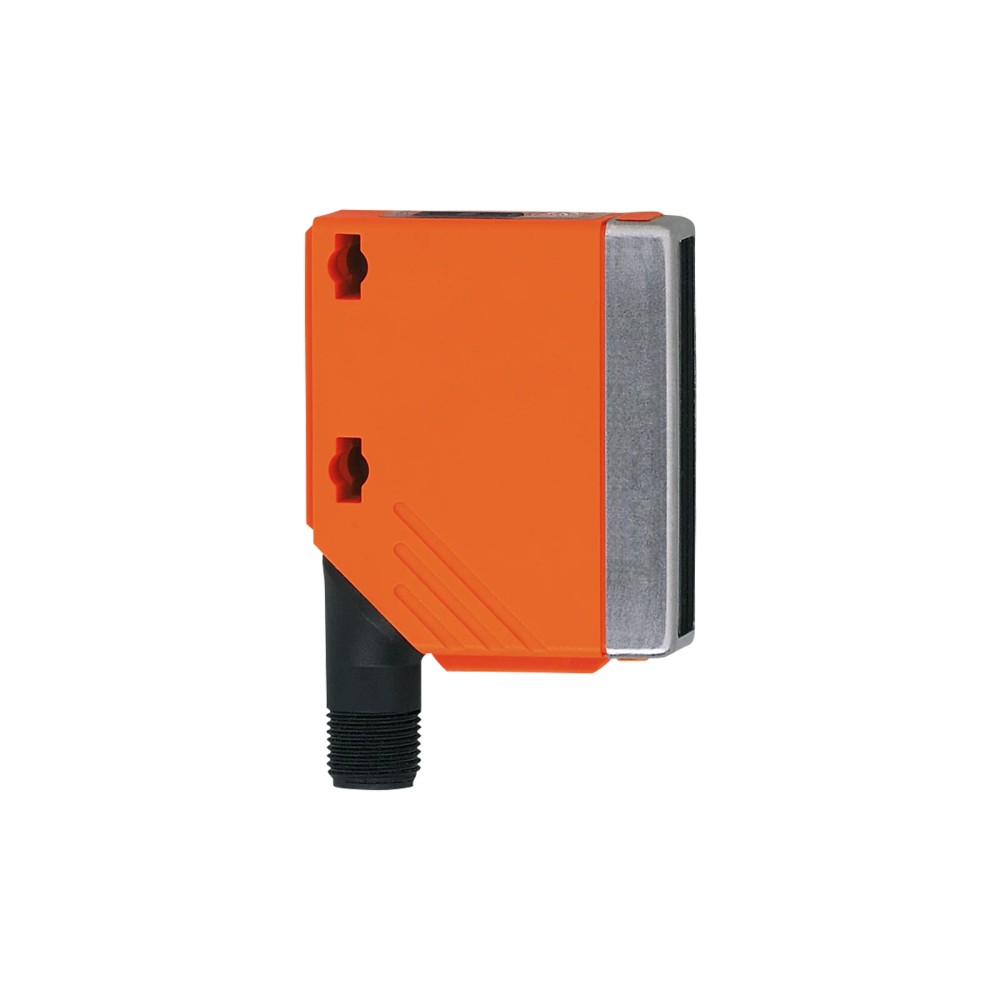

O5K500 IFM - Sensor de Contraste Difuso Processos Rápidos RGB IP67 M12

Imagem meramente ilustrativa

R$ 3.272,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O5K500
EAN: 4021179239943
NCM do produto: 85365090

Destaques do Produto Alcance de operação...mais

Fechar menu

Saiba mais sobre: "O5K500 IFM - Sensor de Contraste Difuso Processos Rápidos RGB IP67 M12"

Destaques do Produto

Alcance de operação

18–22 mm

Frequência de comutação

10.000 Hz

Tipo de saída

PNP/NPN com detecção automática

Conexão

M12, codificação A, 5 contatos

Tensão

10–36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Contraste Difuso IFM O5K500 RGB, 18–22 mm, M12, IP67

O IFM O5K500 é um sensor fotoelétrico de contraste difuso destinado à detecção de contrastes em processos rápidos. Usa luz vermelha, verde e azul, com função Teach e comutação Claro/Escuro programável. Opera a 18–22 mm e possui saída PNP/NPN com detecção automática de carga.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Sensor de contraste difuso
Distância de operação	18–22 mm
Fonte de luz	Vermelha, verde e azul (RGB)
Frequência de comutação	10.000 Hz
Tempo de resposta	< 0,05 ms
Saída	PNP/NPN com detecção automática de carga
Tensão de operação	10–36 V DC
Conexão elétrica	M12, codificação A, 5 contatos
Grau de proteção	IP67
Dimensões	56 × 18,2 × 46,8 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de contraste em processos rápidos, conforme a aplicação indicada para o modelo.
Instalações em que a distância entre sensor e alvo esteja dentro de 18–22 mm.
Aplicações que utilizem alimentação de 10–36 V DC e entrada compatível com saída PNP/NPN.

⚠ Considere outro se precisa de:

Não selecionar quando a distância necessária estiver fora da faixa de operação de 18–22 mm.
Não conectar a uma alimentação fora de 10–36 V DC.
Não presumir comunicação por rede ou protocolo: a ficha informa saída de comutação, sem interface de comunicação.

APLICAÇÕES E USO

Aplicação declarada: detecção de contraste difuso em processos rápidos, com frequência de comutação especificada de 10.000 Hz.
Possibilidade de uso em máquinas que identificam diferenças de contraste em alvos dentro da faixa de 18–22 mm; essa descrição é uma aplicação inferida a partir do tipo de sensor e deve ser validada com o alvo e as condições reais.
A ficha informa temperatura ambiente de −25 a 60 °C e grau de proteção IP67. A adequação da instalação deve considerar também as condições efetivas de exposição e montagem.

COMO ESCOLHER

Antes de comprar o Sensor de Contraste Difuso IFM O5K500 RGB, 18–22 mm, M12, IP67, verifique estes pontos:

Quando escolher o O5K500

Selecione-o para detecção de contraste difuso em processos rápidos quando a instalação atender ao alcance de 18–22 mm, à alimentação de 10–36 V DC e à conexão M12 especificada.

Quando avaliar outra configuração

Busque outro sensor se a distância de detecção requerida não estiver dentro de 18–22 mm, se a alimentação não estiver na faixa indicada ou se o sistema exigir comunicação por protocolo. A ficha não especifica alcance para outras condições.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de contraste difuso	Identificação funcional do produto.
Aplicação indicada	Alta frequência de comutação para processos rápidos	Descrição de aplicação fornecida para o modelo.
Função Teach	Sim	A ficha indica disponibilidade da função Teach.

Dados ópticos e faixa de detecção
Fonte de luz	Luz vermelha, verde e azul (RGB)	Fontes de luz indicadas para detecção.
Comprimento de onda	625 nm; 525 nm; 465 nm	Valores declarados para as fontes de luz.
Distância de operação	18–22 mm	Faixa de operação declarada.
Altura máxima da mancha de luz	5 mm	Limite informado para a mancha de luz.
Largura máxima da mancha de luz	1,5 mm	Limite informado para a mancha de luz.
Orientação da lente	Óptica lateral	Orientação óptica declarada.
Material do protetor frontal	PMMA	Material indicado para o protetor frontal.

Dados elétricos
Tensão de operação	10–36 V DC	Faixa de alimentação especificada.
Consumo de corrente	50 mA a 24 V	Consumo informado na condição de alimentação indicada.
Classe de proteção elétrica	II	Classe declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada para a saída.
Proteção contra curto-circuito	Sim, por impulso	Condição de proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída	2,5 V	Valor máximo informado para a saída.

Saídas e comutação
Saída elétrica	PNP/NPN com detecção automática de carga	Tipo de saída especificado.
Corrente máxima de saída	200 mA	Limite máximo informado para a saída.
Modo de comutação	Claro/Escuro, programável	Modo selecionável conforme a configuração.
Frequência de comutação	10.000 Hz	Frequência máxima declarada.
Tempo de resposta	< 0,05 ms	Tempo de resposta informado.
Trava eletrônica	Sim	Recurso indicado na ficha.

Conexão elétrica
Conector	1 × M12, codificação A, 5 contatos	Conexão elétrica especificada; conferir pinagem no documento do fabricante.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção declarado para o invólucro.
Temperatura ambiente	−25 a 60 °C	Faixa de temperatura ambiente especificada.
EMC	EN 60947-5-2	Norma indicada na ficha.
MTTF	568 anos	Valor de MTTF informado pelo fabricante; não equivale a garantia ou vida útil assegurada.

Dados mecânicos
Formato do invólucro	Retangular	Geometria declarada.
Dimensões	56 × 18,2 × 46,8 mm	Dimensões informadas do sensor.
Material do invólucro	PA	Material declarado para o invólucro.
Material do quadro frontal	Aço inoxidável	Material declarado para o quadro frontal.
Material do painel de comando	TPU / PC	Materiais declarados para o painel de comando.
Peso	79,5 g	Peso informado no conjunto de dados do produto.

Displays e elementos de operação
Indicador	1 LED amarelo, status de chaveamento	Indicação visual informada para o estado de comutação.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; o produto é especificado com saída de comutação.

Conexões

Elétrica Conector M12, codificação A, 5 contatos. Alimentação de 10–36 V DC. Saída PNP/NPN com detecção automática de carga; corrente máxima de saída de 200 mA. Confirmar pinagem e ligação no datasheet antes da instalação.

Processo Não há conexão de processo especificada; trata-se de sensor fotoelétrico com detecção óptica difusa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal de saída PNP ou NPN e alimentação de 10–36 V DC	✓	A ficha informa detecção automática de carga PNP/NPN e essa faixa de tensão de operação.
Instalação com conexão elétrica M12 codificação A, 5 contatos	✓	Essa é a conexão elétrica declarada para o sensor; compatibilidade mecânica do cabo deve ser conferida pelo padrão e pela pinagem.
Sistema que exige protocolo de comunicação por rede	✗	Não há protocolo de comunicação listado na ficha; o produto é especificado com saída de comutação.
Detecção com distância requerida fora de 18–22 mm	✗	A faixa de operação declarada é 18–22 mm.
Alimentação fora de 10–36 V DC	✗	A tensão de operação informada é 10–36 V DC.

INSTALAÇÃO

Como instalar o Sensor de Contraste Difuso IFM O5K500 RGB, 18–22 mm, M12, IP67

Confirme no datasheet a pinagem do conector M12 de 5 contatos e a compatibilidade elétrica do equipamento conectado.
Verifique se a alimentação disponível está entre 10 e 36 V DC antes de energizar o sensor.
Monte o sensor usando o desenho dimensional e posicione a óptica lateral voltada para a área de detecção.
Ajuste a posição do alvo para que a distância de operação fique entre 18 e 22 mm.
Utilize a função Teach e configure o modo Claro/Escuro de acordo com a lógica requerida pela aplicação.
Após a ligação, confirme o estado de chaveamento pelo LED amarelo e valide a detecção durante a operação.

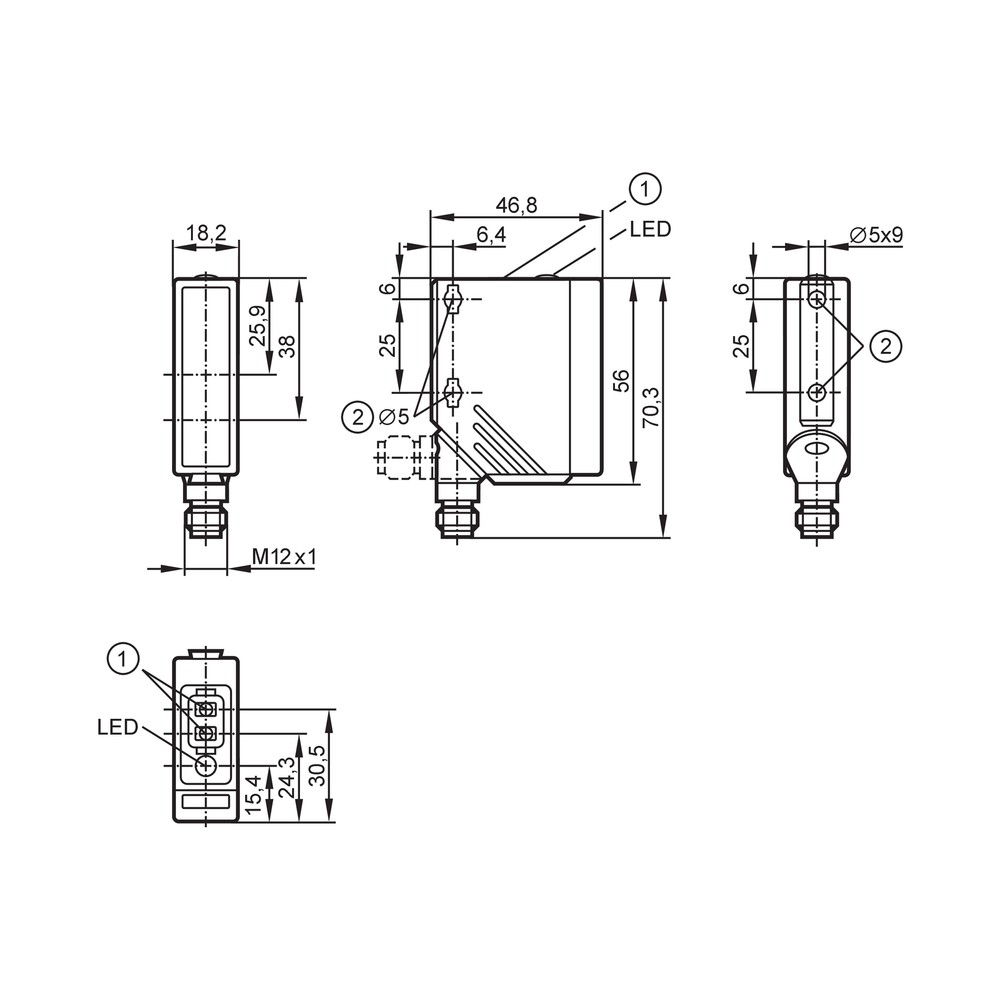

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante o teste.	Alimentação ausente ou fora da faixa de operação, ligação incorreta ou alvo fora da distância especificada.	Meça a alimentação nos terminais conforme a pinagem do datasheet e confira a distância de detecção, que deve estar entre 18 e 22 mm.
A saída não é reconhecida pelo controlador.	Incompatibilidade de ligação ou configuração entre o sinal PNP/NPN e a entrada do controlador.	Confirme o tipo de entrada do controlador, a detecção automática de carga informada para o sensor e a pinagem do M12 no datasheet.
O estado de saída não corresponde à lógica esperada.	Modo Claro/Escuro configurado de forma diferente da lógica requerida pela aplicação.	Verifique e ajuste a configuração programável Claro/Escuro; observe o LED amarelo de status durante a comutação.
A detecção varia ou ocorre de forma intermitente.	Posicionamento fora da distância de operação ou alinhamento inadequado entre a óptica e a área de detecção.	Confira a posição do alvo dentro da faixa de 18–22 mm e a orientação da óptica lateral; repita o Teach conforme o procedimento do fabricante.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM O5K500 (PT-BR) (Datasheet) Desenho em escala IFM O5K500 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O5K500 e para que serve?

É um sensor fotoelétrico de contraste difuso para detecção em processos rápidos. A ficha especifica luz RGB, frequência de comutação de 10.000 Hz e saída PNP/NPN com detecção automática.

Com quais conexões elétricas ele é especificado?

O sensor tem conexão M12, codificação A, com 5 contatos, e opera com alimentação de 10–36 V DC. Confira a pinagem no datasheet antes de conectar.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não lista acessórios inclusos. Portanto, não é possível confirmar a inclusão de cabo ou outros itens.

Ele serve para detectar alvos a mais de 22 mm?

A faixa de operação informada é 18–22 mm. A ficha não declara operação além desse intervalo.

Posso usar o O5K500 com alimentação AC?

A ficha especifica tensão de operação de 10–36 V DC. Não há indicação de alimentação AC.

O sensor está alimentado, mas não comuta: o que devo verificar?

Verifique primeiro a tensão de alimentação, a pinagem e se o alvo está dentro de 18–22 mm. Consulte o datasheet para confirmar as ligações do conector.

O controlador não reconhece a saída; devo trocar o sensor?

Antes da troca, confirme se a entrada do controlador é compatível com PNP ou NPN e revise a ligação dos 5 contatos do M12. A ficha indica detecção automática de carga, mas não substitui a verificação da pinagem e da entrada.

Quando escolher este sensor em vez de outro modelo?

Escolha o O5K500 se a aplicação exigir detecção de contraste difuso na faixa de 18–22 mm e atender à alimentação e à conexão especificadas. Para outra distância ou comunicação por protocolo, selecione um produto cuja ficha declare esses requisitos.

Como devo posicionar e configurar o sensor na instalação?

Use o desenho dimensional para a montagem, posicione o alvo dentro de 18–22 mm e ajuste a óptica lateral para a área de detecção. Configure a função Teach e o modo Claro/Escuro conforme a lógica da aplicação.

Há um diagrama de ligação e um desenho dimensional disponíveis?

Sim. O datasheet em PT-BR e o desenho em escala estão listados na seção de documentos; consulte-os para pinagem e dimensões antes da instalação.

GLOSSÁRIO TÉCNICO

Contraste difuso

Método de detecção óptica em que o sensor identifica o alvo pela luz refletida, conforme o princípio indicado pelo tipo do O5K500.

RGB

Combinação de luz vermelha, verde e azul; no O5K500, os comprimentos de onda informados são 625 nm, 525 nm e 465 nm.

PNP/NPN

Tipos de saída de comutação elétrica; a ficha do O5K500 informa detecção automática de carga PNP/NPN.

Modo Claro/Escuro

Configuração programável do comportamento de comutação do sensor, conforme a lógica requerida pela aplicação.

IP67

Grau de proteção declarado para o sensor. (Ref.: grau de proteção IP67)
