Sensor Reflexão Difusa IFM O5H500

Pré-visualizar: O5H500 IFM - Sensor Reflexão Difusa IFM Automação Industrial 1800mm PNP IP67

O5H500 IFM - Sensor Reflexão Difusa IFM Automação Industrial 1800mm PNP IP67

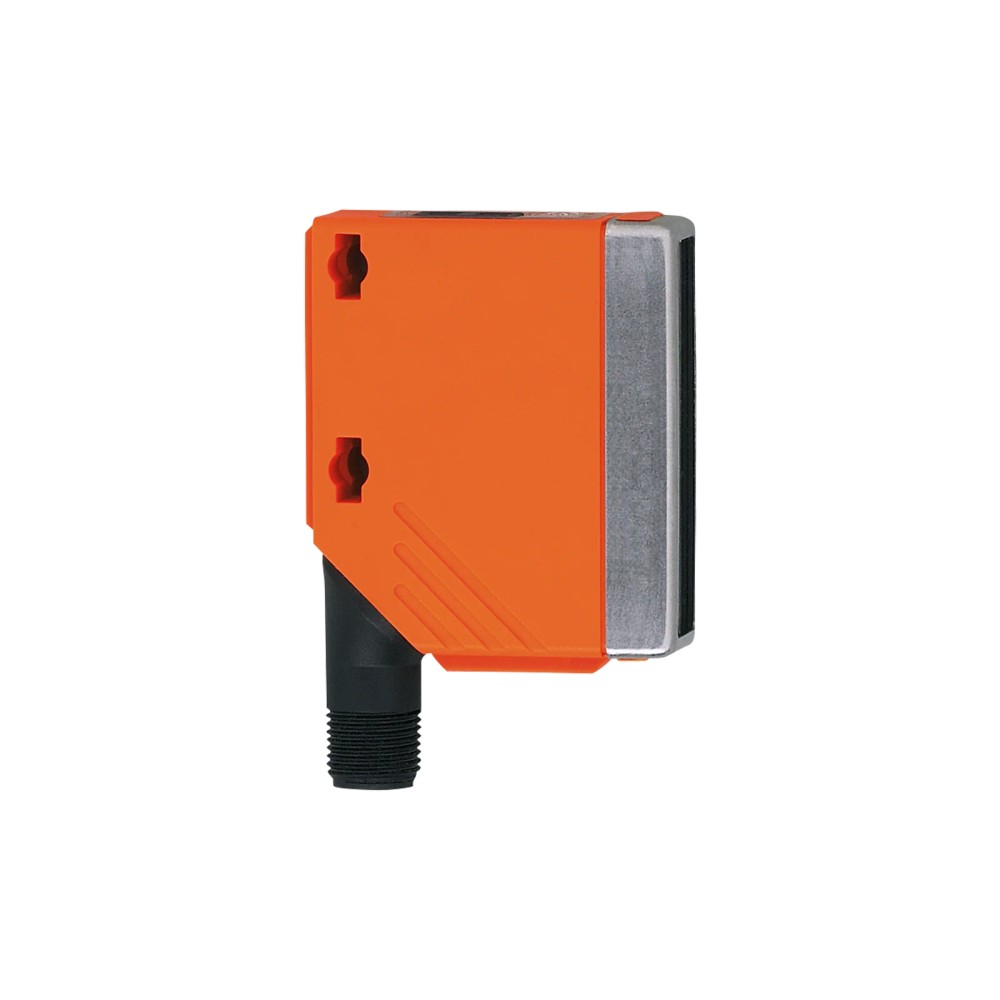

Imagem meramente ilustrativa

R$ 2.247,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O5H500
EAN: 4021179183413
NCM do produto: 85365090

Destaques do Produto Tecnologia Reflexão...mais

Fechar menu

Saiba mais sobre: "O5H500 IFM - Sensor Reflexão Difusa IFM Automação Industrial 1800mm PNP IP67"

Destaques do Produto

Tecnologia

Reflexão difusa com supressão de fundo

Alcance

Ajustável de 50 a 1800 mm; referência: papel branco 200 x 200 mm, 90% de remissão

Saída

PNP

Alimentação

10 a 36 V DC

Conexão

M12, codificação A, 4 contatos

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O5H500 IFM - Sensor Reflexão Difusa IFM Automação Industrial 1800mm PNP IP67

O O5H500 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações de automação industrial. Possui alcance ajustável de 50 a 1800 mm, saída PNP e comutação claro/escuro programável. Utiliza luz vermelha e conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa com supressão de fundo
Alcance ajustável	50 a 1800 mm
Saída	PNP; modo claro/escuro programável
Fonte de luz	Vermelha; comprimento de onda de 624 nm
Conexão elétrica	M12, codificação A, 4 contatos
Tensão de operação	10 a 36 V DC
Grau de proteção	IP67
Frequência de comutação	1000 Hz
Temperatura ambiente	-25 a 60 °C
Dimensões e peso	56 x 18,2 x 46,8 mm; 67,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em sistemas de automação industrial quando a aplicação permite o uso de sensor de reflexão difusa com supressão de fundo.
Instalações que requerem saída PNP e alimentação dentro da faixa de 10 a 36 V DC.
Aplicações em que a distância e o material do alvo estejam dentro dos alcances de referência especificados: 50 a 1800 mm para branco com 90% de remissão, 50 a 900 mm para cinza com 18% e 50 a 600 mm para preto com 6%.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador ou circuito de entrada exigir saída NPN; este modelo tem saída PNP.
Não selecionar para alimentação fora de 10 a 36 V DC.
Não presumir alcance de 1800 mm para qualquer material ou cor: o valor depende da remissão do objeto, conforme as referências especificadas.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e automação industrial, com detecção de objetos por reflexão difusa e supressão de fundo.
Possibilidade de uso: detecção de alvos a distâncias compatíveis com a remissão do material — branco 90% até 1800 mm, cinza 18% até 900 mm e preto 6% até 600 mm. Os resultados dependem das condições reais da instalação; validar a aplicação conforme o datasheet.
A ficha especifica operação em temperatura ambiente de -25 a 60 °C e grau de proteção IP67. Não há informação fornecida sobre desempenho em materiais, ambientes ou condições além das especificações listadas.

COMO ESCOLHER

Antes de comprar o O5H500 IFM - Sensor Reflexão Difusa IFM Automação Industrial 1800mm PNP IP67, verifique estes pontos:

Escolha o O5H500 quando

A aplicação exigir detecção fotoelétrica por reflexão difusa com supressão de fundo, alcance ajustável compatível com o alvo e uma entrada de controle compatível com saída PNP. Verifique também alimentação entre 10 e 36 V DC e conexão M12 de 4 contatos.

Considere outra configuração quando

O sistema exigir saída NPN ou alimentação fora da faixa especificada. Se o alvo tiver baixa remissão, confira os alcances de referência para cinza e preto no datasheet; não use o alcance máximo de 1800 mm como referência universal.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O5H500	Código do produto informado no anúncio e na ficha.
Marca	IFM	Fabricante informado para o produto.
Tipo de produto	Sensor de reflexão difusa com supressão de fundo	Princípio de funcionamento informado na ficha.
Aplicação indicada	Aplicações industriais / automação industrial	Descrição de aplicação disponível nos dados do produto.
Função teach	Sim	A ficha indica disponibilidade da função teach; consulte o datasheet para detalhes de operação.

Detecção e alcance
Alcance ajustável	Sim; 50 a 1800 mm	Alcance de referência para papel branco de 200 x 200 mm com 90% de remissão.
Alcance para objeto cinza	50 a 900 mm	Referência para objeto com 18% de remissão.
Alcance para objeto preto	50 a 600 mm	Referência para objeto com 6% de remissão.
Supressão de fundo	Disponível	Característica especial informada para o sensor.
Diâmetro máximo da mancha de luz	50 mm	Valor informado na ficha; consulte o datasheet para as condições de medição.
Orientação da lente	Óptica lateral	Orientação óptica indicada nos dados do produto.

Dados ópticos
Fonte de luz	Luz vermelha	Tipo de luz informado na ficha.
Comprimento de onda	624 nm	Comprimento de onda informado para a luz vermelha.
Material do protetor frontal	PMMA	Material especificado para o protetor frontal.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de tensão de alimentação especificada.
Consumo de corrente	25 mA	Valor informado nos dados do produto.
Classe de proteção	II	Classe de proteção elétrica indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado nos dados do produto.
Proteção contra inversão de polaridade	Sim	Recurso indicado nos dados do produto.
Proteção contra curto-circuitos	Sim	Proteção indicada; a versão de curto-circuito é por impulso.
Norma EMC	EN 60947-5-2	Norma indicada nos dados do produto.

Saídas e conexão elétrica
Saída de comutação	PNP	Tipo de saída especificado para o modelo.
Modo de comutação	Claro/escuro programável	Modo de saída programável indicado na ficha.
Frequência de comutação	1000 Hz	Frequência de comutação DC informada.
Corrente contínua máxima da saída	200 mA	Limite máximo constante informado para a saída de comutação DC.
Queda de tensão máxima da saída	2,5 V	Valor máximo informado para a saída de comutação DC.
Conexão	1 x M12, codificação A, 4 contatos	Conexão elétrica especificada; consulte o datasheet para a pinagem.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção informado na ficha; respeite as condições de instalação e conexão para manter a proteção.
Temperatura ambiente	-25 a 60 °C	Faixa de temperatura ambiente especificada.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado para o sensor.
Dimensões	56 x 18,2 x 46,8 mm	Dimensões externas especificadas.
Peso	67,5 g	Peso informado nos dados do produto.
Material do invólucro	PA	Material indicado para o invólucro.
Material do quadro frontal	Aço inoxidável	Material indicado para o quadro frontal.
Material do painel de comando	TPU	Material indicado para o painel de comando.

Indicação e vida útil
Indicador de status de chaveamento	1 LED amarelo	Indicador visual informado para o estado de chaveamento.
MTTF	360 anos	Valor MTTF informado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha especifica uma saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC; saída PNP, com modo claro/escuro programável. A compatibilidade elétrica depende de o circuito de entrada aceitar PNP e de a alimentação estar na faixa especificada. Consulte o datasheet para a atribuição dos pinos.

Processo Não possui conexão de processo informada; é um sensor fotoelétrico de detecção sem contato por reflexão difusa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou circuito de controle compatível com saída PNP e alimentação de 10 a 36 V DC	✓	A saída PNP e a faixa de tensão correspondem aos requisitos indicados na ficha; confirme a pinagem no datasheet.
Entrada que exige saída NPN	✗	A ficha especifica saída PNP para este modelo.
Detecção de papel branco 200 x 200 mm com 90% de remissão, dentro de 50 a 1800 mm	✓	Este é o alcance de referência informado para esse alvo.
Detecção de objeto cinza com 18% de remissão além de 900 mm	✗	O alcance de referência informado para essa remissão é de 50 a 900 mm.
Detecção de objeto preto com 6% de remissão além de 600 mm	✗	O alcance de referência informado para essa remissão é de 50 a 600 mm.

INSTALAÇÃO

Como instalar o O5H500 IFM - Sensor Reflexão Difusa IFM Automação Industrial 1800mm PNP IP67

Confirme que a saída PNP é compatível com a entrada do controlador e que a alimentação disponível está entre 10 e 36 V DC.
Confira a pinagem e as instruções de conexão no datasheet antes de energizar; o sensor utiliza conector M12, codificação A, de 4 contatos.
Fixe o sensor considerando o formato e as dimensões indicadas no desenho dimensional, sem exceder as condições mecânicas da instalação.
Posicione o sensor em direção à área de detecção e ajuste o alcance conforme o procedimento descrito pelo fabricante.
Selecione o modo claro ou escuro conforme a lógica requerida pela aplicação, consultando o datasheet para o procedimento de programação.
Após a ligação, verifique o estado de comutação pelo LED amarelo e teste a detecção com o alvo real na distância de operação.

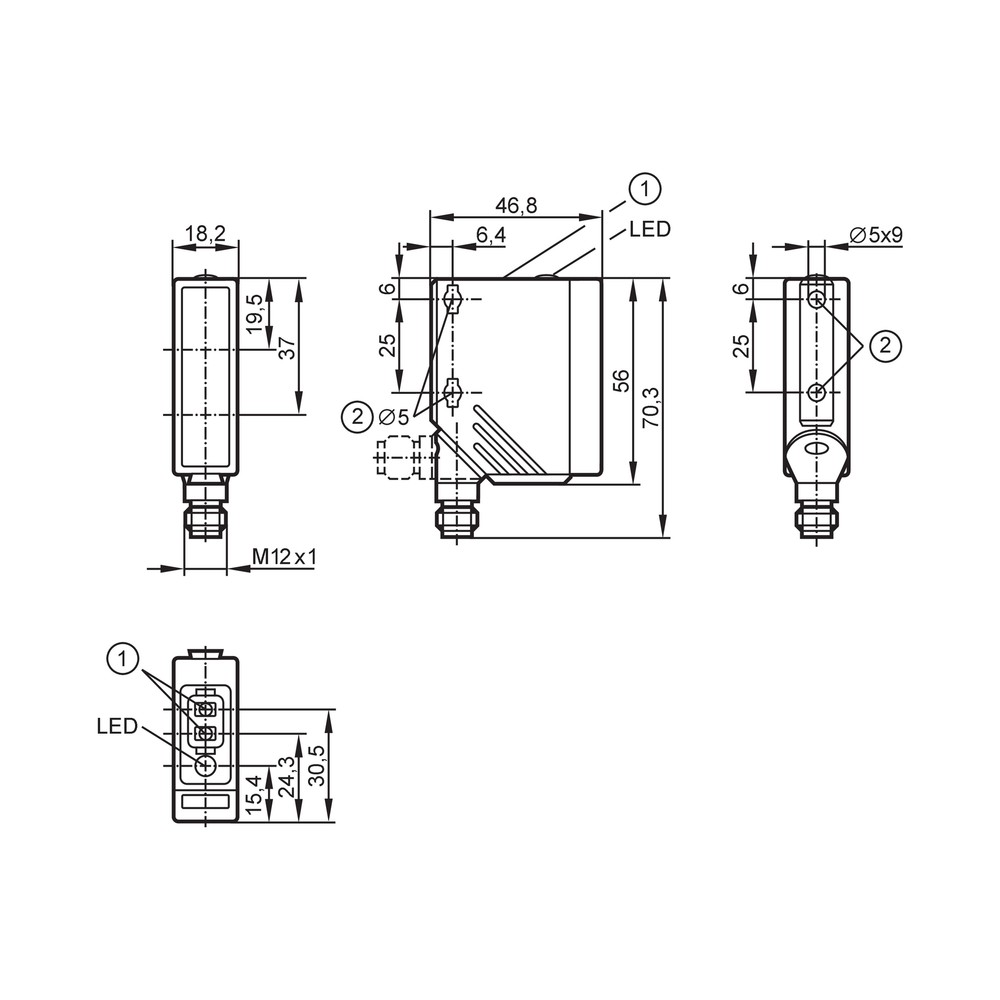

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a comutação do sensor.	Entrada incompatível com saída PNP, alimentação fora de 10 a 36 V DC ou conexão elétrica incorreta.	Meça a alimentação no sensor, confira se a entrada aceita PNP e valide a ligação dos contatos conforme o datasheet.
O sensor não detecta o objeto à distância esperada.	A remissão do alvo pode resultar em alcance inferior ao valor máximo de 1800 mm; os valores de referência são diferentes para branco, cinza e preto.	Identifique a remissão e a distância do alvo e compare com as referências do datasheet: branco 90%, cinza 18% ou preto 6%.
A saída permanece em estado oposto ao esperado pela lógica do processo.	Modo claro/escuro programável configurado de forma diferente da lógica requerida.	Confira a configuração do modo de comutação e teste a resposta com e sem o alvo, conforme o procedimento do fabricante.
O estado de saída varia ou não é reproduzido durante os testes.	Alinhamento ou distância de instalação inadequados, alvo fora da faixa de referência ou conexão elétrica instável.	Inspecione a fixação e a conexão M12, reposicione o alvo dentro do alcance correspondente à sua remissão e observe o LED amarelo de status.

DOCUMENTAÇÃO TÉCNICA

Folha de dados O5H500 em português (Datasheet) Desenho em escala O5H500 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o O5H500 e para que tipo de sistema serve?

É um sensor fotoelétrico de reflexão difusa com supressão de fundo para aplicações de automação industrial. A saída PNP fornece a comutação ao circuito de controle.

Qual é a conexão elétrica e o que acompanha o sensor?

A conexão é M12, codificação A, com 4 contatos. A ficha não informa acessórios incluídos, portanto confirme o conteúdo de fornecimento com o vendedor antes da compra.

O O5H500 serve para uma entrada de CLP que exige NPN?

Não, a ficha especifica saída PNP. Para uma entrada NPN, selecione um sensor cuja saída corresponda à entrada do controlador.

Posso usar o alcance de 1800 mm para qualquer objeto ou material?

Não. Os 1800 mm são a referência para papel branco de 200 x 200 mm com 90% de remissão; para cinza de 18% a referência é até 900 mm e para preto de 6%, até 600 mm.

O sensor está ligado, mas o CLP não muda de estado; o que verifico primeiro?

Verifique se a entrada do CLP aceita PNP, se a alimentação está entre 10 e 36 V DC e se a ligação dos contatos corresponde ao datasheet.

O LED indica chaveamento, mas o processo responde ao contrário; preciso trocar o sensor?

Não necessariamente. O modo claro/escuro é programável; confira sua configuração e a lógica esperada antes de considerar a substituição.

Quando devo escolher este sensor em vez de outro modelo?

Escolha o O5H500 quando a aplicação exigir reflexão difusa com supressão de fundo e aceitar saída PNP, alimentação de 10 a 36 V DC e os alcances correspondentes à remissão do alvo. Se precisar de saída NPN, procure uma versão com essa saída.

Preciso comprar um kit de instalação ou o sensor é vendido com acessórios?

A ficha não lista acessórios incluídos nem um kit de instalação. O único tipo de conexão informado é M12 de 4 contatos; confirme separadamente se o cabo ou os demais itens necessários estão incluídos.

Como instalo e ajusto o sensor com segurança?

Use as dimensões do desenho para posicionar e fixar o sensor, confira a pinagem no datasheet e ajuste a detecção conforme as instruções do fabricante. Teste com o alvo real e observe o LED de status.

O que devo considerar se o sensor não detectar um objeto escuro na distância desejada?

Compare a distância com a referência para objeto preto de 6% de remissão, que é de 50 a 600 mm. Se a aplicação exceder essa referência, valide outra configuração ou tecnologia com base nos requisitos reais.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção em que a luz emitida pelo sensor é refletida pelo próprio objeto detectado. (Ref.: tipo de sensor — reflexão difusa com supressão de fundo)

Supressão de fundo

Função indicada para diferenciar o objeto de fundo na detecção; o procedimento e os limites dependem das condições especificadas pelo fabricante. (Ref.: característica especial — supressão de fundo)

PNP

Tipo de saída de comutação que deve ser compatível com a entrada do circuito de controle. (Ref.: saída de comutação — PNP)

Remissão

Proporção de luz refletida pelo objeto, usada como referência para informar o alcance de detecção. (Ref.: alcances para remissão de 90%, 18% e 6%)

IP67

Grau de proteção declarado para o invólucro, condicionado à instalação e conexão corretas. (Ref.: grau de proteção — IP67)
