Sensor Reflexão Difusa IFM O5H200

Pré-visualizar: O5H200 IFM - Sensor Reflexão Difusa IFM Automação Industrial PNP 1400mm M12 IP65

O5H200 IFM - Sensor Reflexão Difusa IFM Automação Industrial PNP 1400mm M12 IP65

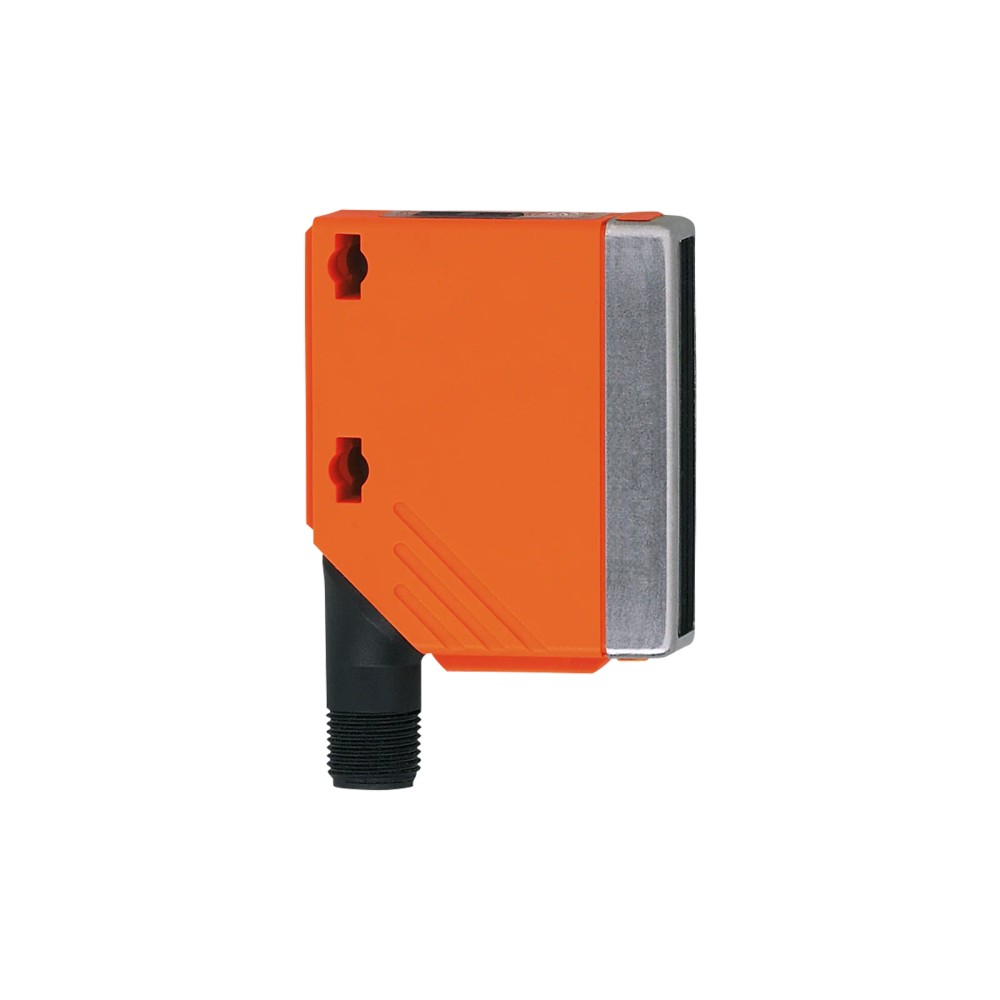

Imagem meramente ilustrativa

R$ 1.717,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O5H200
EAN: 4021179183383
NCM do produto: 85365090

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "O5H200 IFM - Sensor Reflexão Difusa IFM Automação Industrial PNP 1400mm M12 IP65"

Destaques do Produto

Tipo de detecção

Reflexão difusa com supressão de fundo

Tipo de saída

PNP

Alcance máximo declarado

1400 mm para objeto branco com 90% de remissão

Alimentação

10 a 36 V DC

Conexão

M12, codificação A, 4 contatos

Proteção do invólucro

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de reflexão difusa com supressão de fundo IFM O5H200, PNP, 1400 mm, M12, IP65

O IFM O5H200 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações industriais. Utiliza luz vermelha e saída de comutação PNP. O alcance informado é de 50 a 1400 mm para objeto branco com 90% de remissão; o sensor possui conexão M12 e grau de proteção IP65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa com supressão de fundo
Saída de comutação	PNP, comutação com luz
Alcance para objeto branco (90% de remissão)	50 a 1400 mm
Alcance para objeto cinza (18% de remissão)	50 a 800 mm
Alcance para objeto preto (6% de remissão)	50 a 550 mm
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	10 a 36 V DC
Grau de proteção	IP65
Temperatura ambiente	-25 a 60 °C
Frequência de comutação DC	1000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica de objetos em aplicações industriais quando a instalação requer reflexão difusa com supressão de fundo e saída PNP.
Aplicações em que o alcance requerido está dentro dos valores declarados para o material-alvo: até 1400 mm para branco (90% de remissão), 800 mm para cinza (18%) ou 550 mm para preto (6%).
Sistemas com alimentação de 10 a 36 V DC e entrada compatível com saída PNP.

⚠ Considere outro se precisa de:

Não selecionar para aplicação que exija alcance acima do declarado para a refletância do objeto; o alcance varia conforme a remissão, chegando a 550 mm para objeto preto com 6% de remissão.
Não selecionar quando o circuito de entrada exigir saída NPN, pois a ficha identifica a saída como PNP.
Não selecionar para instalação cuja tensão de alimentação esteja fora da faixa de 10 a 36 V DC.

APLICAÇÕES E USO

Aplicação comprovada na ficha: detecção de objetos em aplicações industriais e de automação industrial, por reflexão difusa com supressão de fundo.
Possibilidade de uso, condicionada à validação da instalação: detecção de alvos a distâncias dentro da faixa especificada, considerando a remissão do objeto — branco até 1400 mm, cinza até 800 mm e preto até 550 mm.
A operação deve respeitar a faixa de temperatura ambiente de -25 a 60 °C, alimentação de 10 a 36 V DC e grau de proteção IP65. A ficha não especifica desempenho para condições adicionais, como ambientes com contaminação da lente ou características particulares do alvo.

COMO ESCOLHER

Antes de comprar o Sensor de reflexão difusa com supressão de fundo IFM O5H200, PNP, 1400 mm, M12, IP65, verifique estes pontos:

Escolha o O5H200

Quando a aplicação requer detecção por reflexão difusa com supressão de fundo, saída PNP, alimentação de 10 a 36 V DC e o alcance necessário é compatível com a remissão do alvo. Considere separadamente os alcances declarados para objetos brancos, cinza e pretos.

Considere outra configuração

Busque outro sensor se o circuito exigir saída NPN, se a alimentação disponível estiver fora de 10 a 36 V DC ou se o alcance necessário exceder o valor especificado para o material-alvo. A ficha disponível não informa modelos alternativos nem outros princípios de detecção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de funcionamento
Modelo	O5H200	Identificação do produto.
Tipo de produto	Sensor de reflexão difusa com supressão de fundo	Princípio de detecção declarado.
Princípio de funcionamento	Sensores de reflexão difusa	Categoria funcional do sensor.
Característica especial	Supressão de fundo	Recurso declarado para a detecção.
Tipo de luz	Luz vermelha	Fonte óptica indicada na ficha.
Comprimento de onda	624 nm	Comprimento de onda da luz emitida.
Orientação da lente	Óptica lateral	Orientação óptica informada.
Diâmetro máximo da mancha de luz	50 mm	Valor máximo declarado para a mancha de luz.

Dados elétricos
Tensão de operação	10 a 36 V DC	Faixa de tensão de alimentação declarada.
Consumo de corrente	25 mA	Consumo informado.
Classe de proteção	II	Classe de proteção elétrica declarada.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
EMC	EN 60947-5-2	Norma indicada na ficha para compatibilidade eletromagnética.

Saídas
Função elétrica	PNP	Tipo da saída de comutação.
Modo de comutação	Comutação com luz	Modo de saída declarado.
Corrente máxima constante da saída de comutação DC	200 mA	Limite de corrente contínua máxima informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado para a saída.
Proteção contra curto-circuitos	Sim	Proteção indicada; versão por impulso.
Versão da proteção contra curto-circuito	Por impulso	Forma de atuação da proteção declarada.
Proteção contra sobrecarga da saída	Sim	Proteção indicada na ficha.

Faixa de detecção
Alcance declarado	50 a 1400 mm (papel branco 200 x 200 mm, 90% de remissão)	Condição de referência especificada para o alcance.
Alcance de detecção do objeto branco	50 a 1400 mm; 90% de remissão	Faixa conforme remissão do objeto indicada na ficha.
Alcance de detecção do objeto cinza	50 a 800 mm; 18% de remissão	Faixa conforme remissão do objeto indicada na ficha.
Alcance de detecção do objeto preto	50 a 550 mm; 6% de remissão	Faixa conforme remissão do objeto indicada na ficha.
Alcance de detecção ajustável	Sim	Ajuste de alcance declarado; elemento operacional por potenciômetro.

Tempos de reação e desempenho
Frequência de comutação DC	1000 Hz	Frequência de comutação declarada para operação em corrente contínua.
MTTF	331 anos	Valor MTTF informado na ficha; não equivale a período de garantia.

Conexões
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo e configuração de conexão elétrica declarados.
Protocolo de comunicação	Não especificado	A ficha informa saída de comutação PNP, mas não declara protocolo.

Condições ambientais
Grau de proteção	IP65	Grau de proteção declarado.
Temperatura ambiente de operação	-25 a 60 °C	Faixa de temperatura ambiente informada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado para o corpo do sensor.
Dimensões	56 x 18,2 x 46,8 mm	Comprimento x largura x altura, conforme dados do produto.
Peso	62,5 g	Massa informada no cadastro técnico.
Material do invólucro	PA	Material do invólucro declarado.
Material do painel de comando	TPE	Material do painel de comando declarado.
Material do quadro frontal	Aço inoxidável	Material informado para o quadro frontal.
Material do protetor frontal	PMMA	Material indicado para o protetor frontal.

Displays e elementos de operação
Indicador de status de chaveamento	1 x LED, amarelo	Indicador visual de estado informado.
Elemento operacional	Potenciômetro	Elemento de ajuste declarado.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação; especifica saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC; saída PNP com corrente máxima constante de 200 mA. Verifique no datasheet a atribuição de contatos e a compatibilidade da entrada do dispositivo de controle antes da ligação.

Processo Não há conexão de processo mecânica especificada. O produto é um sensor fotoelétrico com invólucro retangular; consulte o desenho dimensional para definir o suporte e a montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal de comutação PNP e alimentação entre 10 e 36 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10 a 36 V DC.
Entrada que requer saída NPN	✗	A ficha identifica a saída de comutação como PNP, não NPN.
Detecção de alvo branco com 90% de remissão entre 50 e 1400 mm	✓	A faixa declarada para objeto branco com 90% de remissão é 50 a 1400 mm.
Detecção de alvo preto com 6% de remissão a mais de 550 mm	✗	O alcance declarado para objeto preto com 6% de remissão é de 50 a 550 mm.
Instalação que exige grau de proteção superior a IP65	✗	O grau de proteção informado para o sensor é IP65.

INSTALAÇÃO

Como instalar o Sensor de reflexão difusa com supressão de fundo IFM O5H200, PNP, 1400 mm, M12, IP65

Confirme que o sensor e a entrada do sistema são compatíveis com saída PNP e que a alimentação está entre 10 e 36 V DC.
Defina a posição de montagem consultando o desenho dimensional e assegure que o alvo permaneça dentro do alcance aplicável à sua remissão.
Fixe o sensor de modo que a área óptica fique voltada para a zona de detecção e sem obstrução direta.
Conecte o cabo ou conector M12, codificação A, de 4 contatos; confirme a atribuição de pinos no datasheet antes de energizar.
Ajuste o alcance pelo potenciômetro conforme a aplicação e verifique a comutação com os alvos reais do processo.
Energize o circuito e confirme o estado de comutação pelo LED amarelo; valide também a operação na faixa de temperatura e proteção indicadas.

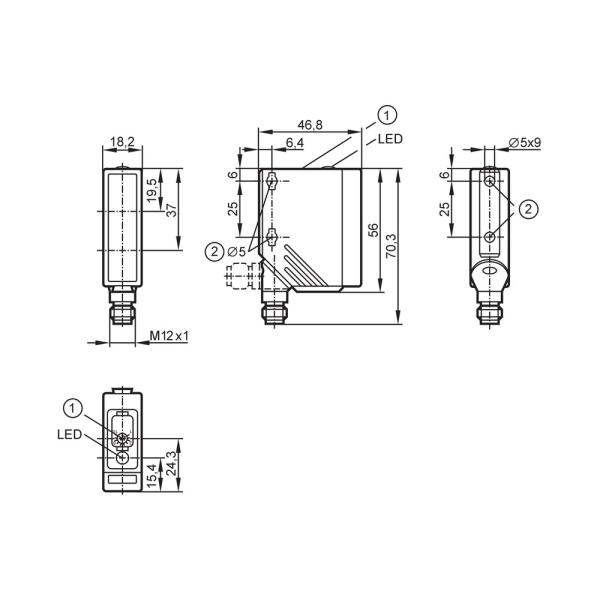

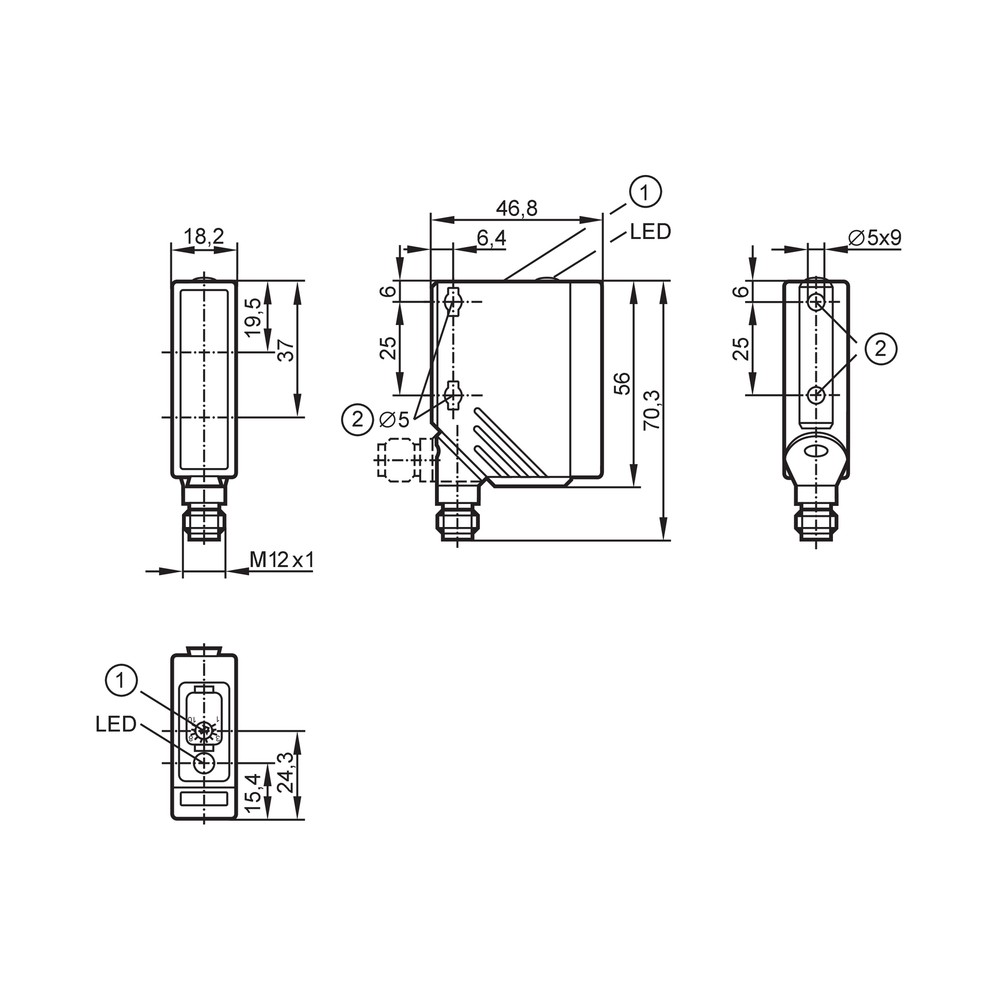

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o objeto.	Alimentação fora da faixa especificada, ligação incorreta ou incompatibilidade entre saída PNP e a entrada do controlador.	Meça a tensão de alimentação nos terminais e confira a atribuição dos contatos no datasheet; confirme que a entrada aceita PNP.
A detecção ocorre apenas quando o objeto está mais próximo do que o esperado.	O alcance depende da remissão do alvo; objetos cinza ou pretos têm alcances declarados menores que o objeto branco de referência.	Identifique a remissão do alvo e compare a distância de detecção com as faixas declaradas para branco, cinza ou preto.
A saída permanece ativa sem o objeto esperado ou apresenta chaveamento instável.	Ajuste do alcance pelo potenciômetro inadequado à posição do alvo ou à aplicação.	Verifique a distância e a posição do alvo e reajuste o potenciômetro conforme o procedimento do datasheet; observe o LED amarelo de status.
O sensor não opera de forma consistente no ambiente de instalação.	Condição de operação fora da faixa de temperatura ambiente ou da proteção IP65 declarada.	Confira a temperatura ambiente e se a instalação exige proteção superior a IP65; inspecione também se a área óptica está desobstruída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM O5H200 em português (Datasheet) Desenho em escala do O5H200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O5H200 e para que serve?

É um sensor de reflexão difusa com supressão de fundo para detecção de objetos em aplicações industriais. Sua saída de comutação é PNP.

Qual é o alcance do O5H200 para diferentes cores de alvo?

A ficha declara 50 a 1400 mm para objeto branco com 90% de remissão, 50 a 800 mm para cinza com 18% e 50 a 550 mm para preto com 6%.

O O5H200 funciona com uma entrada NPN?

Não, a ficha especifica saída PNP. A entrada do controlador deve ser compatível com esse tipo de saída.

Posso usar o sensor se a alimentação for 24 V DC?

Sim, 24 V DC está dentro da faixa de operação declarada de 10 a 36 V DC.

O que acompanha o sensor na embalagem?

A ficha informa uma peça por embalagem, mas não especifica acessórios incluídos. O campo de acessórios do anúncio não lista itens adicionais.

O O5H200 detecta um objeto preto a 800 mm?

A ficha declara alcance de 50 a 550 mm para objeto preto com 6% de remissão. Portanto, 800 mm excede o alcance informado para essa condição.

O sensor é adequado para instalação que exige grau de proteção IP67?

A ficha especifica IP65, não IP67. Não considere o produto compatível com uma exigência IP67 sem confirmação do fabricante.

Por que a distância de detecção ficou menor do que a esperada?

O alcance depende da remissão do objeto, e a ficha indica faixas diferentes para alvos brancos, cinza e pretos. Confira a remissão e a distância real antes de substituir o sensor.

O que verificar se o LED acende, mas o controlador não reconhece a detecção?

Confirme se a entrada do controlador aceita PNP e revise a ligação dos contatos do M12 conforme o datasheet. A ficha indica conexão M12 de 4 contatos, mas a pinagem deve ser conferida no documento técnico.

Como ajusto e valido o sensor durante a instalação?

Ajuste o alcance pelo potenciômetro e teste a comutação com o alvo real na posição de operação. Use o LED amarelo como indicação de status e consulte o datasheet para a ligação e o procedimento completo.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio em que o sensor detecta a luz refletida pelo próprio objeto.

Supressão de fundo

Recurso declarado para a detecção que diferencia a posição do objeto em relação ao fundo.

PNP

Tipo de saída de comutação que deve ser compatível com a entrada do dispositivo de controle.

Remissão

Proporção de luz refletida pelo objeto, usada na ficha para especificar alcances diferentes conforme o alvo.

IP65

Grau de proteção declarado para o produto; avalie esse valor diante das condições exigidas pela instalação.
