Sensor Retroreflexivo IFM O5G500 - Objetos Transparentes

Pré-visualizar: O5G500 IFM - Sensor Retroreflexivo IFM Detecção Objetos Transparentes 3m IP67 M12 PNP/NPN

O5G500 IFM - Sensor Retroreflexivo IFM Detecção Objetos Transparentes 3m IP67 M12 PNP/NPN

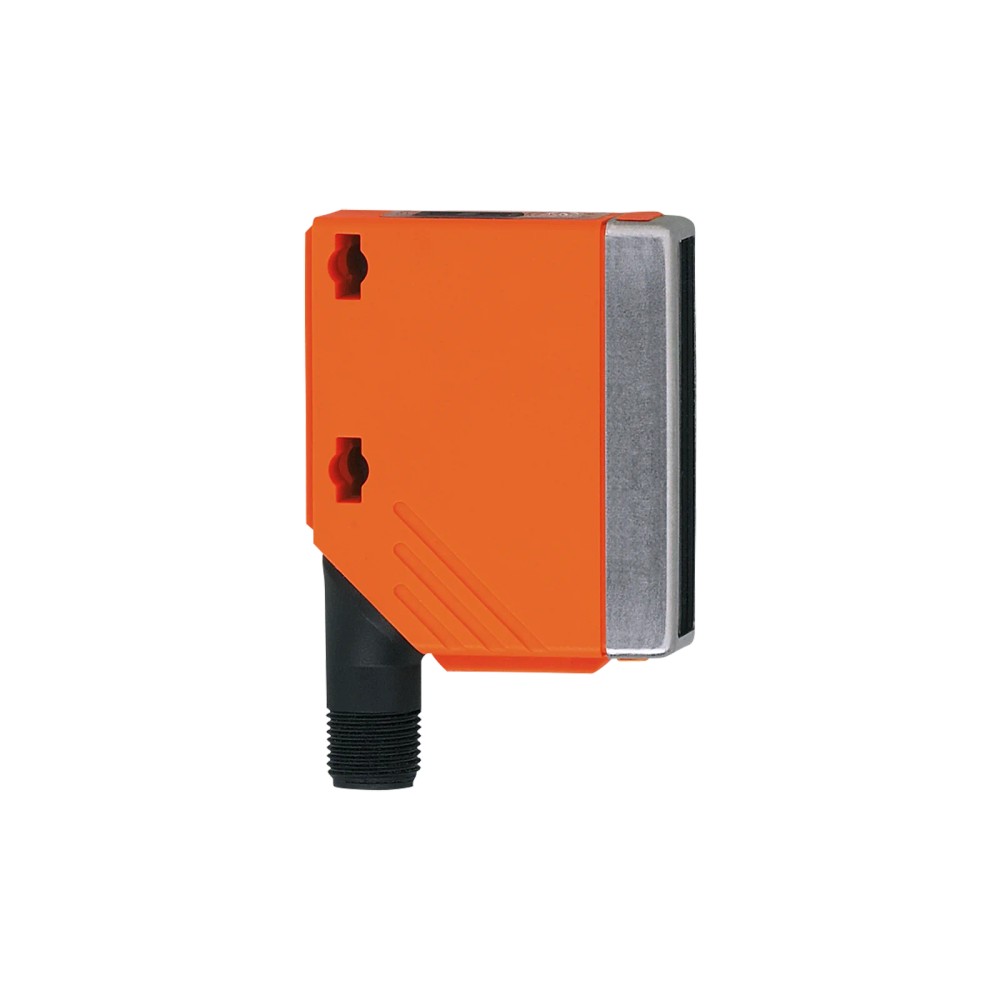

Imagem meramente ilustrativa

R$ 2.391,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O5G500
EAN: 4021179183376
NCM do produto: 85365090

Destaques do Produto Aplicação Detecção de...mais

Fechar menu

Saiba mais sobre: "O5G500 IFM - Sensor Retroreflexivo IFM Detecção Objetos Transparentes 3m IP67 M12 PNP/NPN"

Destaques do Produto

Aplicação

Detecção de objetos transparentes

Alcance

Até 3 m sobre refletor prismático especificado

Saída

PNP/NPN com detecção automática de carga

Conexão elétrica

M12, codificação A, 5 contatos

Proteção

IP67

Alimentação

10...36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O5G500 IFM – Sensor retroreflexivo para detecção de objetos transparentes, alcance de 3 m, IP67, M12, saída PNP/NPN

O O5G500 é um sensor fotoelétrico retroreflexivo IFM destinado à detecção de objetos transparentes. Utiliza luz vermelha e opera com alcance de até 3 m sobre o refletor prismático especificado. Conta com saída PNP/NPN com detecção automática de carga, modo Claro/Escuro programável e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Retroreflexivo
Aplicação indicada	Detecção de objetos transparentes
Alcance sobre refletor prismático	0...3 m; refletor 100 × 100 mm E20454
Fonte de luz	Luz vermelha; comprimento de onda de 624 nm
Saída de comutação	PNP/NPN, detecção automática de carga
Modo de comutação	Claro/Escuro, programável
Conexão elétrica	1 × M12, codificação A, 5 contatos
Grau de proteção	IP67
Tensão de operação	10...36 V DC
Frequência de comutação DC	1500 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção retroreflexiva de objetos transparentes, com refletor prismático e distância dentro do alcance especificado.
Processos que utilizem alimentação de 10...36 V DC e entrada compatível com saída de comutação PNP ou NPN.
Instalações que exijam conexão elétrica M12 codificação A de 5 contatos e proteção IP67.

⚠ Considere outro se precisa de:

Não selecionar para aplicações que exijam detecção sem refletor: o produto é retroreflexivo e o alcance informado é especificado sobre refletor prismático.
Não considerar garantido alcance superior a 3 m ou uso com refletor diferente do especificado sem validação no datasheet do fabricante.
Não conectar a circuitos cuja tensão de alimentação esteja fora de 10...36 V DC.

APLICAÇÕES E USO

Aplicação especificada pelo fabricante: detecção retroreflexiva de objetos transparentes, utilizando refletor prismático E20454 de 100 × 100 mm e distância dentro do alcance de 0...3 m.
Possibilidade de uso indicada pela ficha: processos rápidos, considerando a frequência de comutação DC declarada de 1500 Hz; validar a resposta requerida e a montagem na aplicação real.
Para instalação em ambiente com exposição a poeira ou água, considerar o grau IP67 e respeitar as condições e instruções de instalação do fabricante; não inferir adequação a condições não detalhadas na ficha.

COMO ESCOLHER

Antes de comprar o O5G500 IFM – Sensor retroreflexivo para detecção de objetos transparentes, alcance de 3 m, IP67, M12, saída PNP/NPN, verifique estes pontos:

Escolha o O5G500 quando

A aplicação exigir sensor retroreflexivo para objetos transparentes, houver refletor prismático adequado e a distância de detecção estiver dentro de 0...3 m. Confirme também alimentação de 10...36 V DC, entrada compatível com PNP/NPN e conexão M12 de 5 contatos.

Avalie outra configuração quando

A instalação exigir detecção sem refletor, distância acima de 3 m, alimentação fora da faixa especificada ou uma conexão elétrica diferente. Verifique no datasheet e com o fabricante se outra versão atende a esses requisitos; a ficha deste SKU não identifica um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O5G500	Código do produto indicado no anúncio e na ficha.
Tipo de produto	Sensor retroreflexivo para detecção de objetos transparentes	Princípio de funcionamento e aplicação declarados pelo fabricante.
Aplicação de processo	Alta frequência de comutação para processos rápidos	Aplicação descrita na ficha; não representa garantia de desempenho em uma instalação específica.
Filtro de polarização	Sim	Característica especial informada para o sensor.
Saída de controle	Sim	A ficha informa a presença de saída de controle; consultar o datasheet para detalhes de uso.

Dados ópticos e alcance
Fonte de luz	Luz vermelha	Tipo de luz especificado.
Comprimento de onda	624 nm	Valor informado para a fonte de luz.
Alcance sobre refletor prismático	0...3 m	Referência: refletor prismático de 100 × 100 mm E20454.
Alcance ajustável	Sim	A ficha declara alcance/alcance de detecção ajustável.
Diâmetro máximo da mancha de luz	80 mm	Valor máximo declarado; as dimensões da mancha de luz são indicadas para a faixa máxima.
Orientação da lente	Óptica lateral	Orientação óptica indicada na ficha.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação declarada; a ficha também especifica supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	II	Classe de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada para o equipamento.

Saídas e tempos de comutação
Função elétrica da saída	PNP/NPN, detecção automática de carga	Tipo de saída e detecção automática informados.
Modo de comutação	Claro/Escuro, programável	Função de saída indicada nos dados do anúncio.
Frequência de comutação DC	1500 Hz	Frequência de comutação declarada.
Corrente constante máxima da saída de comutação DC	200 mA	Limite máximo informado para a saída de comutação DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado para a saída de comutação DC.
Capacidade de carga da saída de controle de função	50 mA	Limite de carga especificado para a saída de controle.
Queda de tensão máxima da saída de controle da função	2,5 V	Valor máximo declarado para a saída de controle.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção indicada na ficha.

Conexões elétricas
Conexão	1 × M12, codificação A, 5 contatos	Especificação da conexão elétrica; conferir pinagem no datasheet.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção declarado; observar condições de instalação e limites do fabricante.
Temperatura ambiente	-25...60 °C	Faixa de temperatura ambiente de operação informada.
Compatibilidade eletromagnética	EN 60947-5-2	Norma citada nos dados do produto.
MTTF	405 anos	Valor de MTTF informado na ficha; não equivale a período de garantia ou vida útil assegurada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato declarado.
Dimensões	56 × 18,2 × 46,8 mm	Dimensões do produto informadas na ficha.
Peso	73 g	Peso do produto indicado no conjunto de dados.
Material do invólucro	PA	Material declarado para o invólucro.
Material do quadro frontal	Aço inoxidável	Material declarado para o quadro frontal.
Material do painel de comando	TPU	Material declarado para o painel de comando.
Material do protetor frontal	PMMA	Material declarado para o protetor frontal.
Torque máximo de aperto	< 2 Nm	Limite indicado quando utilizado parafuso de fixação M5.

Displays e operação
Função Teach	Sim	Função de ajuste Teach declarada.
Display de função	1 × LED vermelho	Indicador de função informado.
Display de status de chaveamento	1 × LED amarelo	Indicador de status de chaveamento informado.
Trava eletrônica	Sim	Recurso declarado na ficha.

Fornecimento e identificação comercial
Unidades por embalagem	1 peça	Quantidade indicada por embalagem na ficha.
SKU / Part number	O5G500	Identificação do produto.
GTIN	4021179183376	Código global de identificação indicado no anúncio.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação industrial informado na ficha; a saída indicada é de comutação.

Conexões

Elétrica Conexão elétrica 1 × M12, codificação A, 5 contatos. Alimentação de 10...36 V DC; saída PNP/NPN com detecção automática de carga. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Não há conexão de processo informada. A detecção é óptica e requer montagem do sensor em relação a um refletor prismático; o alcance indicado utiliza refletor de 100 × 100 mm E20454.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objeto transparente com refletor prismático E20454, dentro de 0...3 m	✓	Corresponde à aplicação e à referência de alcance indicadas na ficha.
Circuito de controle com alimentação de 10...36 V DC e entrada compatível com saída PNP ou NPN	✓	A faixa de alimentação e a saída PNP/NPN com detecção automática de carga constam na ficha.
Aplicação que exige comunicação por protocolo industrial	✗	A ficha informa saída de comutação, mas não especifica protocolo de comunicação.
Detecção sem refletor ou alcance superior a 3 m	✗	O O5G500 é retroreflexivo e o alcance informado sobre o refletor prismático especificado é de até 3 m.
Montagem que requer conexão elétrica diferente de M12 codificação A, 5 contatos	✗	A conexão elétrica listada para este SKU é 1 × M12, codificação A, com 5 contatos.

INSTALAÇÃO

Como instalar o O5G500 IFM – Sensor retroreflexivo para detecção de objetos transparentes, alcance de 3 m, IP67, M12, saída PNP/NPN

Confira no datasheet a pinagem do conector M12 codificação A de 5 contatos antes de realizar a ligação.
Verifique se a alimentação disponível está dentro de 10...36 V DC.
Monte o sensor e o refletor prismático em posições alinhadas, conforme as instruções do fabricante.
Mantenha a distância entre sensor e refletor dentro do alcance especificado para o refletor de referência.
Realize o ajuste Teach e selecione o modo Claro/Escuro conforme a lógica de controle requerida, seguindo o datasheet.
Confirme a indicação dos LEDs e o chaveamento da saída no circuito de controle antes de colocar o processo em operação.

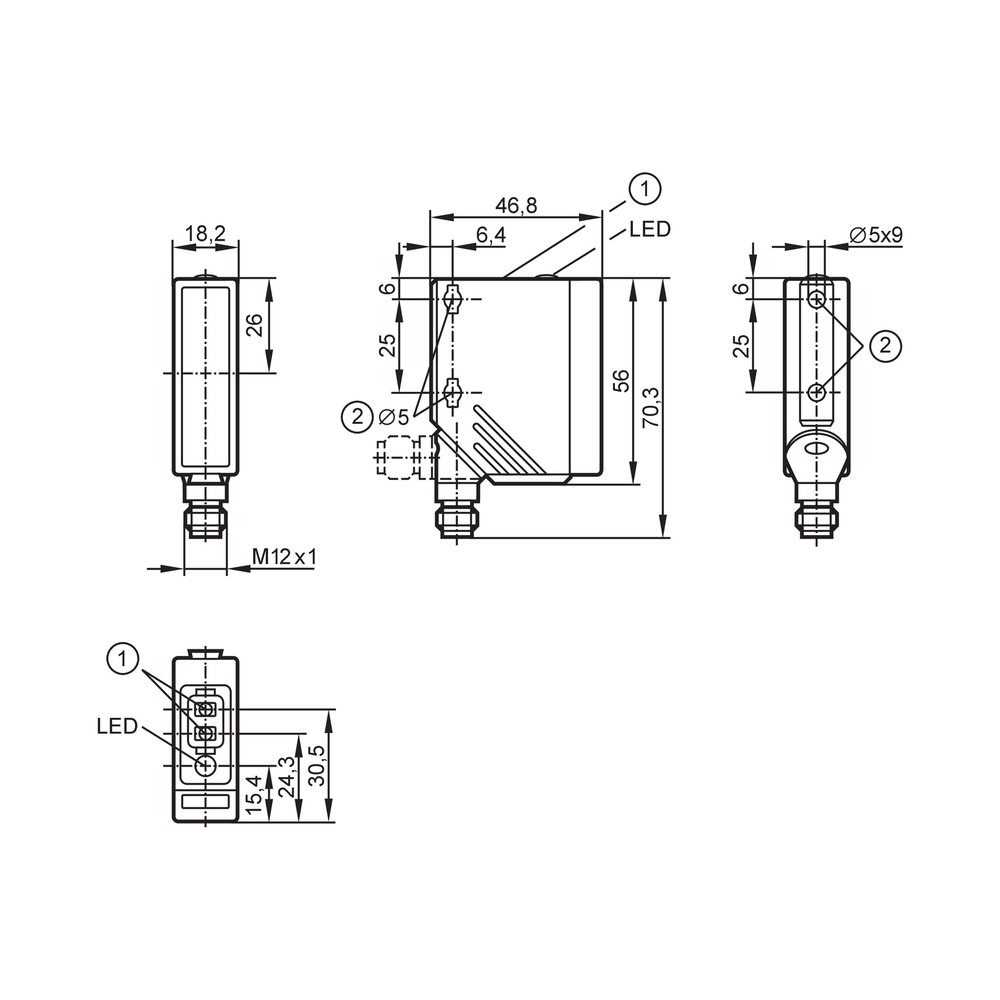

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto transparente passa.	Possível desalinhamento entre sensor e refletor, ou montagem fora das condições de alcance especificadas.	Verifique o alinhamento óptico e confirme distância e refletor em relação à referência do datasheet.
A saída não é reconhecida pelo controlador.	Possível incompatibilidade entre a configuração PNP/NPN da saída e a entrada do controlador, ou ligação incorreta no conector.	Confira o tipo de entrada do controlador e a pinagem M12 no datasheet; valide também a alimentação.
O estado de saída aparece invertido em relação à lógica esperada.	O modo Claro/Escuro programável pode não estar ajustado conforme a lógica requerida.	Verifique a programação do modo de comutação e observe o estado do LED de chaveamento durante a detecção.
O sensor apresenta comportamento intermitente após a instalação.	Possível alimentação fora da faixa especificada ou condição de montagem/alinhamento instável.	Meça a alimentação no sensor e confira alinhamento, fixação e condições ambientais em relação aos limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados O5G500 (PT-BR) (Datasheet) Desenho em escala O5G500 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o O5G500 e para que tipo de detecção ele serve?

É um sensor fotoelétrico retroreflexivo IFM especificado para detectar objetos transparentes. A aplicação utiliza um refletor prismático.

O sensor funciona com saída PNP ou NPN?

Sim. A saída é PNP/NPN com detecção automática de carga. A entrada do controlador deve ser compatível com a saída utilizada.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem, mas não detalha acessórios inclusos. Consulte o fornecedor ou o fabricante para confirmar o conteúdo físico da embalagem.

Posso usar o O5G500 sem refletor?

A ficha o identifica como sensor retroreflexivo e especifica o alcance sobre refletor prismático. Não há suporte na informação disponível para afirmar operação sem refletor.

Ele é indicado para detectar objetos opacos em qualquer condição?

A aplicação declarada é detecção de objetos transparentes. A ficha não descreve condições de desempenho para todos os objetos opacos; valide o caso de uso com o datasheet.

O sensor pode ser ligado a uma alimentação de 24 V DC?

A ficha especifica alimentação de 10...36 V DC, portanto 24 V DC está dentro da faixa declarada. Confirme também a pinagem e a compatibilidade da entrada de controle.

O controlador não identifica a saída: o que devo verificar antes de trocar o sensor?

Confira se a entrada do controlador aceita PNP ou NPN conforme a saída utilizada. Verifique também a pinagem M12 e a alimentação antes de substituir o sensor.

O sensor não detecta o objeto transparente; qual é a primeira verificação?

Verifique o alinhamento do sensor com o refletor e se a montagem está dentro das condições de alcance especificadas. Consulte o datasheet para as instruções de ajuste Teach.

Como decidir entre este sensor e um modelo de outra tecnologia?

Escolha o O5G500 quando a aplicação for retroreflexiva para objetos transparentes e atender aos requisitos de refletor, alcance, alimentação e conexão descritos. Para outra tecnologia ou requisito, compare os dados do respectivo modelo com a aplicação.

Como instalar e ajustar o sensor?

Use o desenho dimensional para planejar a montagem e consulte o datasheet para a pinagem, o alinhamento e o ajuste Teach. A ficha informa torque inferior a 2 Nm quando utilizado parafuso de fixação M5.

GLOSSÁRIO TÉCNICO

Sensor retroreflexivo

Sensor óptico que realiza a detecção com retorno da luz por meio de um refletor prismático. (Ref.: Princípio de funcionamento — sensor retroreflexivo.)

PNP/NPN

Tipos de saída de comutação para interface com entradas de controle; este modelo informa detecção automática de carga. (Ref.: Função elétrica — PNP/NPN.)

Filtro de polarização

Recurso óptico declarado como característica especial do sensor. (Ref.: Característica especial — filtro de polarização.)

IP67

Grau de proteção declarado para o invólucro do produto. (Ref.: Grau de proteção — IP67.)

Função Teach

Recurso de ajuste do sensor declarado na ficha. (Ref.: Função Teach — sim.)
