Receptor Fotoelétrico IFM O5E200

Pré-visualizar: O5E200 IFM - Receptor Fotoelétrico Automação Industrial Barreira 20m PNP M12

O5E200 IFM - Receptor Fotoelétrico Automação Industrial Barreira 20m PNP M12

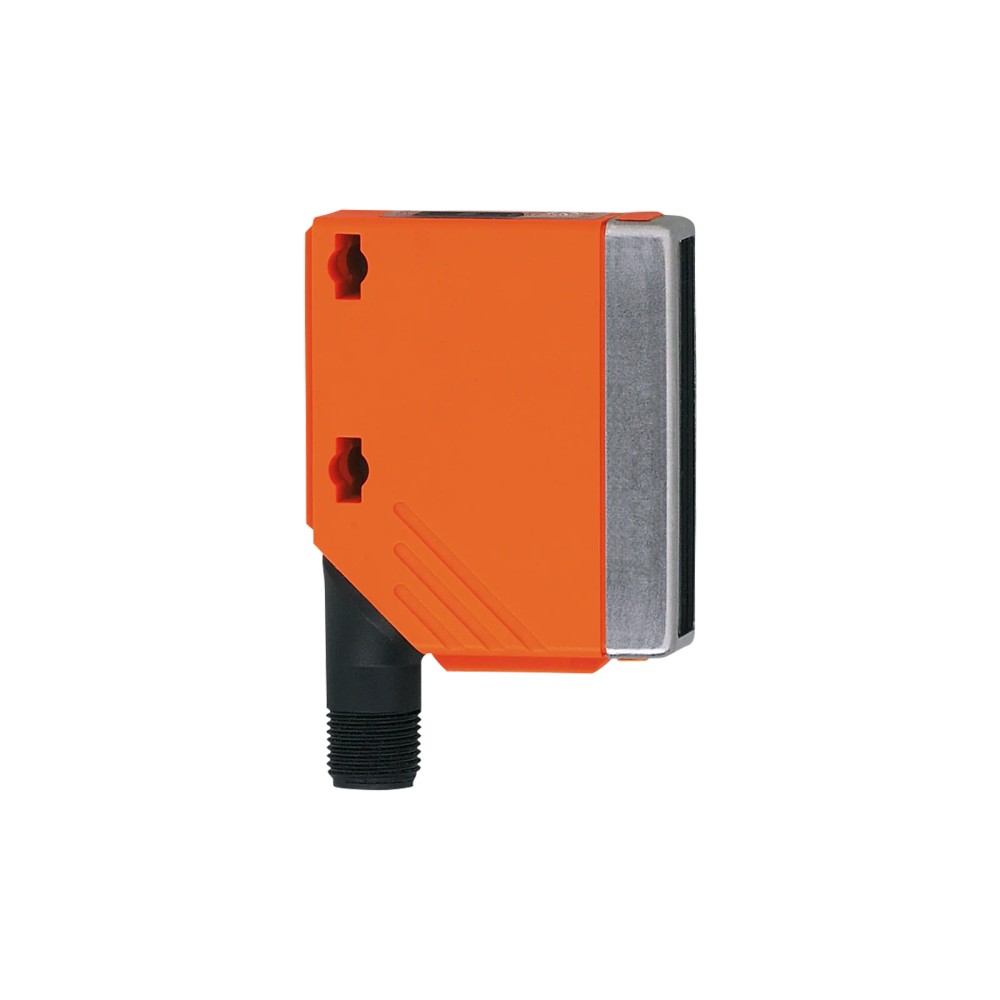

Imagem meramente ilustrativa

R$ 1.542,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O5E200
EAN: 4021179183345
NCM do produto: 85365090

Destaques do Produto Tipo Receptor...mais

Fechar menu

Saiba mais sobre: "O5E200 IFM - Receptor Fotoelétrico Automação Industrial Barreira 20m PNP M12"

Destaques do Produto

Tipo

Receptor

Alcance

20 m

Saída

PNP

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O5E200 IFM - Receptor Fotoelétrico Automação Industrial Barreira 20m PNP M12

Este é um receptor fotoelétrico da linha O5 da IFM, projetado para sistemas de barreira em automação industrial. Com um alcance de detecção de 20 metros, utiliza luz vermelha e saída de comutação PNP para identificar a presença de objetos. O modelo possui conexão M12 de 4 pinos e classificação IP67, garantindo operação robusta em ambientes industriais.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	O5E200
Marca	IFM
Princípio	Barreira
Alcance	20 m
Saída	PNP
Proteção	IP 67
Conexão	M12
Tensão	10-36V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de transporte e esteiras industriais
Monitoramento de presença e contagem de peças
Detecção de objetos em longa distância até 20m

⚠ Considere outro se precisa de:

Ambientes com vapores densos que bloqueiem feixes óticos
Áreas classificadas como Ex/ATEX
Aplicações que exijam sensores com IO-Link

APLICAÇÕES E USO

Detecção de presença em esteiras transportadoras
Contagem de peças em linhas de produção
Monitoramento de fluxo de materiais
Sistemas de segurança de processo (não-crítica)

COMO ESCOLHER

Antes de comprar o O5E200 IFM - Receptor Fotoelétrico Automação Industrial Barreira 20m PNP M12, verifique estes pontos:

Quando escolher

Ideal para aplicações de barreira padrão onde são necessários 20m de alcance e saída PNP simples, com alta robustez IP67.

Quando buscar outra opção

Busque soluções com IO-Link para integração de dados avançada ou sensores a laser para detecção de objetos muito pequenos e precisos.

ESPECIFICAÇÕES TÉCNICAS

Dados Óticos
Tipo de sensor	Receptor fotoelétrico	Componente do par emissor/receptor
Princípio de funcionamento	Barreira	Método de detecção
Alcance de detecção	20 m	Distância operacional máxima
Tipo de luz	Luz vermelha	Fonte de emissão
Comprimento da onda	624 nm	Referência ótica

Dados Elétricos
Função elétrica	PNP	Tipo de comutação de saída
Tensão de operação	10...36 V DC	Faixa de alimentação
Consumo de corrente	10 mA	Corrente sem carga
Frequência de comutação	1000 Hz	Velocidade de resposta

Dados Mecânicos
Grau de proteção	IP 67	Estanqueidade industrial
Materiais	Invólucro: PA; painel: TPE; frontal: aço inoxidável	Composição construtiva
Dimensões	56 x 18,2 x 46,8 mm	Físico

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

Elétrica Conector M12, codificação A, 4 pinos

Processo Montagem retangular padrão (suporte sugerido pelo fabricante)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de CLP 24V PNP	✓	Compatível com entradas digitais PNP padrão industrial.
Ambientes com vapores corrosivos	✓	Grau de proteção IP67 garante resistência contra umidade e poeira.
Sistemas de interface NPN	✗	A saída é exclusivamente PNP, exigindo inversão de sinal externa se usado com entradas NPN.

INSTALAÇÃO

Como instalar o O5E200 IFM - Receptor Fotoelétrico Automação Industrial Barreira 20m PNP M12

Fixar o receptor na posição desejada utilizando os suportes adequados.
Instalar o emissor correspondente (não incluso) em frente ao receptor.
Realizar o alinhamento visual até que o LED amarelo de status estabilize.
Conectar o cabo M12 de 4 pinos na parte traseira do sensor.
Verificar a tensão de alimentação (10-36V DC) conforme diagrama.
Testar a comutação obstruindo o feixe para confirmar a saída PNP.

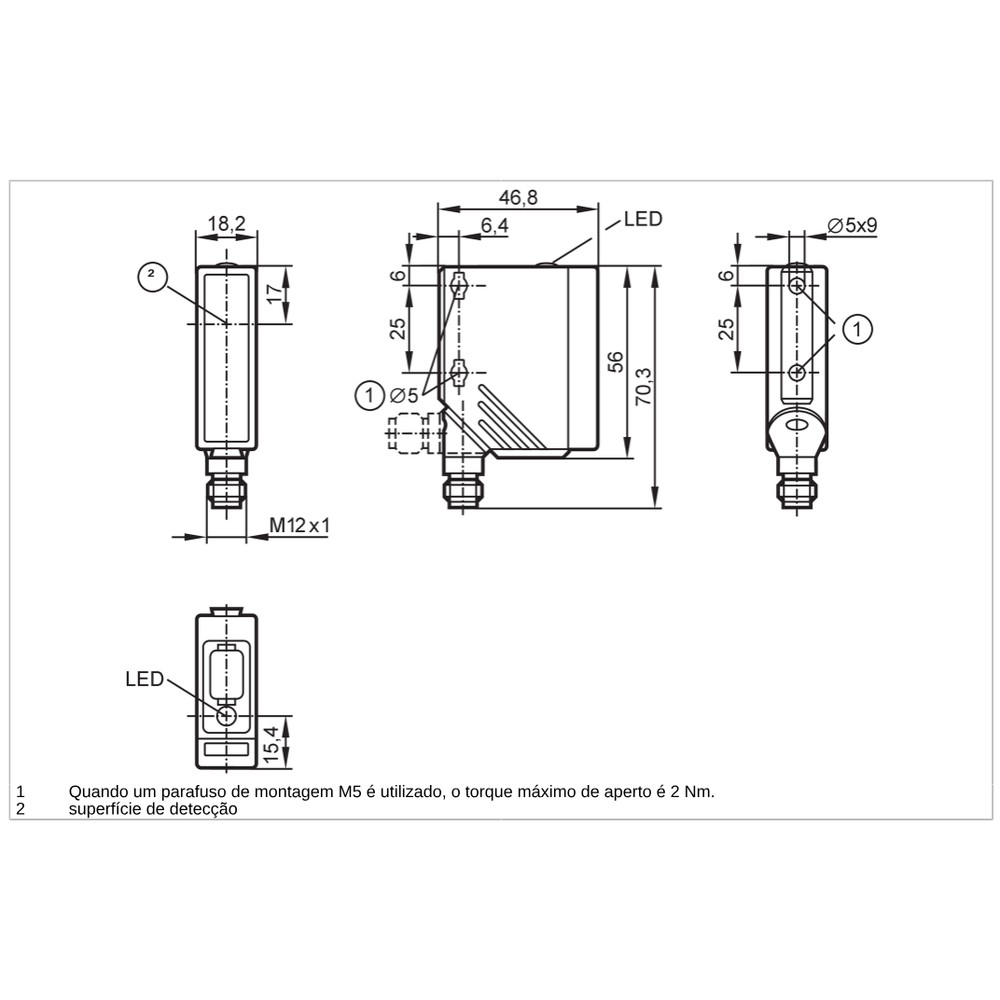

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao obstruir o feixe	Desalinhamento entre emissor e receptor	Verifique o LED amarelo de status de chaveamento durante o alinhamento
Saída de sinal não atua ou desliga intermitentemente	Curto-circuito na carga de saída	Confira a integridade do cabo M12 e a corrente da carga conectada
Sensor não liga ou apresenta comportamento instável	Tensão de alimentação fora da faixa especificada	Meça a tensão nos pinos do conector M12
Alcance reduzido ou disparos falsos	Acúmulo de sujeira na lente ótica	Limpe a face frontal com pano macio conforme manual

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico O5E200 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor O5E200 da IFM e qual sua função?

O O5E200 é um receptor fotoelétrico por barreira desenvolvido pela IFM, projetado para aplicações industriais de detecção de objetos e controle de fluxo, operando com luz vermelha em distâncias de até 20 metros.

Quais são as principais especificações técnicas do receptor O5E200?

Este receptor possui saída de comutação do tipo PNP, conexão elétrica padrão M12 de 4 pinos, alcance de 20 metros e grau de proteção IP67, adequado para ambientes com presença de umidade e poeira.

Existem restrições de uso para este receptor fotoelétrico?

O sensor não deve ser utilizado em áreas classificadas que exijam certificação ATEX ou em aplicações onde a névoa, poeira densa ou vapores possam bloquear completamente o feixe de luz vermelha.

O que devo considerar antes de adquirir este sensor?

O sensor requer uma unidade transmissora (emissor) compatível para criar o feixe de barreira, pois ele atua exclusivamente como a unidade receptora.

Como diagnosticar falhas se o sensor parar de responder?

Sintoma: O sensor não comuta ao obstruir o feixe. Causa: Desalinhamento ótico ou falha de alimentação. Verificação: Verifique se o LED amarelo de status de chaveamento acende ou apaga durante o teste de alinhamento.

O que verificar se o sensor parece estar energizado, mas não envia sinal?

Se a saída PNP não atua, verifique a tensão de alimentação (10-36V DC) e certifique-se de que não haja um curto-circuito na carga de saída, o que aciona a proteção interna do sensor.

Devo comprar este modelo ou um sensor com IO-Link?

O O5E200 é um receptor de barreira simples. Se a sua aplicação exige comunicação de dados, parametrização remota ou diagnóstico avançado, considere modelos da linha IFM com tecnologia IO-Link.

Por que escolher um receptor de barreira em vez de um sensor reflexivo?

A escolha entre barreira (receptor + emissor) e reflexivo depende do seu espaço físico; a barreira é preferível quando se busca máxima confiabilidade de detecção a longas distâncias (até 20m) e imunidade a superfícies brilhantes.

Quais os cuidados necessários na instalação física?

A instalação exige alinhamento preciso entre o emissor e o receptor, garantindo que o feixe de luz vermelha incida diretamente na face ótica, seguido pela conexão do cabo M12 codificação A.

O produto possui certificações de qualidade ou normas atendidas?

A IFM garante que este produto atende às normas industriais como EN 60947-5-2 para compatibilidade eletromagnética, sendo um componente fabricado para uso profissional sob tensão de serviço conforme cULus.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo (V+) quando o sensor é acionado. (Ref.: Função elétrica PNP)

IP67

Grau de proteção que indica que o equipamento é protegido contra poeira e imersão temporária em água. (Ref.: Grau de proteção IP 67)

M12

Padrão de conector circular industrial de 12mm amplamente utilizado para automação. (Ref.: Conexão M12)

Barreira

Princípio de funcionamento onde o emissor e receptor estão separados, sendo a interrupção do feixe a causa do chaveamento. (Ref.: Princípio de funcionamento)

Obscurecimento

Condição em que o objeto bloqueia o feixe de luz infravermelho ou visível, alterando o estado da saída. (Ref.: Saída de obscurecimento)
