Sensor Óptico de Distância IFM O5D150 IO-Link

Pré-visualizar: O5D150 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link 0,03-2m PNP

O5D150 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link 0,03-2m PNP

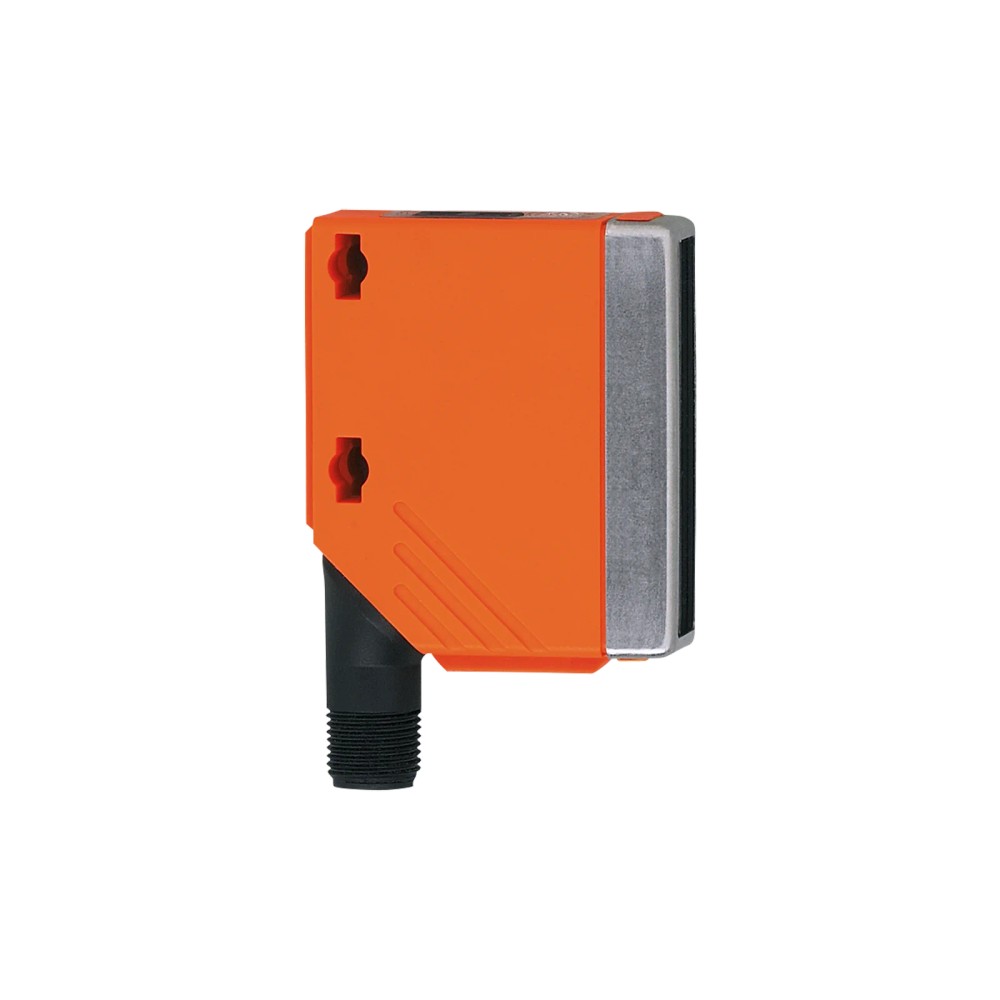

Imagem meramente ilustrativa

R$ 2.432,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O5D150
EAN: 4021179285599
NCM do produto: 85365090

Destaques do Produto Distância de medição...mais

Fechar menu

Saiba mais sobre: "O5D150 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link 0,03-2m PNP"

Destaques do Produto

Distância de medição

0,03 a 2 m

Tipo de saída

PNP antivalente

Comunicação

IO-Link 1.1 e modo SIO

Conexão

M12 A, 4 contatos

Alimentação

10 a 30 V DC

Proteção do invólucro

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Óptico de Distância ifm O5D150, IO-Link, 0,03 a 2 m, saída PNP

O ifm O5D150 é um sensor óptico de distância para aplicações de automação industrial. Mede distâncias de 0,03 a 2 m por tempo de voo da luz (ToF) e dispõe de supressão de fundo. Possui saída PNP antivalente, interface IO-Link e proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor óptico de distância
Alcance de medição	0,03 a 2 m
Princípio de medição	Tempo de voo da luz (ToF)
Saída	PNP; abertura/fechamento antivalente
Interface	IO-Link, revisão 1.1; modo SIO disponível
Conexão elétrica	M12, codificação A, 4 contatos
Alimentação	10 a 30 V DC
Proteção	IP65 e IP67
Classe do laser	Classe 1
Dimensões e peso	56 × 18,2 × 46,8 mm; 61 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção e medição óptica de distância em aplicações industriais dentro da faixa especificada de 0,03 a 2 m.
Instalações que utilizem entrada PNP e alimentação de 10 a 30 V DC.
Sistemas que necessitem de comunicação IO-Link ou operação em modo SIO.
Ambientes que requeiram os graus de proteção IP65/IP67, respeitando as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a distância de medição necessária estiver fora da faixa de 0,03 a 2 m.
Não selecionar para uma entrada que exija saída NPN; a ficha especifica saída PNP.
Não conectar a uma alimentação fora de 10 a 30 V DC.
Não presumir compatibilidade mecânica ou elétrica apenas pela presença de conexão M12; confirmar pinagem, codificação e requisitos do controlador.

APLICAÇÕES E USO

Uso indicado pela ficha: aplicações industriais e automação industrial, para detecção ou medição óptica dentro da faixa especificada de 0,03 a 2 m.
Possibilidade de integração em sistema de controle com entrada PNP, desde que a alimentação esteja entre 10 e 30 V DC e a pinagem seja compatível; validar a ligação no datasheet.
Possibilidade de comunicação com mestre IO-Link compatível com revisão 1.1 e COM2 (38,4 kBaud), ou operação em modo SIO. A ficha não especifica uma aplicação de processo ou material-alvo particular.
A operação está especificada para temperatura ambiente de −25 a 60 °C. A instalação deve considerar os limites de proteção IP65/IP67 e as condições definidas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Óptico de Distância ifm O5D150, IO-Link, 0,03 a 2 m, saída PNP, verifique estes pontos:

Escolha o O5D150 quando

A aplicação exigir medição óptica entre 0,03 e 2 m, saída PNP e conexão M12 de 4 contatos, com alimentação de 10 a 30 V DC. IO-Link 1.1 está disponível, além do modo SIO.

Procure uma opção diferente quando

A aplicação exigir alcance fora da faixa indicada, saída NPN ou alimentação diferente de 10 a 30 V DC. Para outras exigências de saída ou comunicação, compare a ficha técnica do modelo alternativo antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O5D150	Identificação do produto.
Tipo de produto	Sensor óptico de distância	Categoria funcional informada na ficha.
Aplicação indicada	Aplicações industriais / automação industrial	Aplicação descrita nos dados do produto.
Série	O5	Série do produto.
Princípio de medição	Tempo de voo da luz (ToF)	Princípio informado na descrição técnica do catálogo.
Característica especial	Supressão de fundo	Recurso indicado na ficha; respeitar as condições detalhadas pelo fabricante.

Faixa de medição e óptica
Alcance de medição	0,03 a 2 m	Faixa especificada para medição.
Tipo de luz	Luz vermelha	Tipo de luz informado na ficha.
Comprimento de onda	650 nm	Valor especificado para a fonte de luz.
Diâmetro máximo da mancha de luz	5 mm a 2 m	Valor informado para a distância de 2 m.
Orientação da lente	Óptica lateral	Orientação indicada na ficha.
Supressão de fundo	< 20 m	Valor apresentado nos dados importados; confirmar a interpretação e as condições de aplicação no datasheet do fabricante.

Alimentação e consumo
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	75 mA (a 24 V)	Valor informado para alimentação de 24 V.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção informado pelo fabricante.

Saídas e entradas/saídas
Função elétrica	PNP	Tipo de saída especificado.
Função de saída	Abertura/fechamento; antivalente	Função indicada nos dados do produto.
Quantidade de saídas digitais	2	Quantidade informada na ficha.
Carga máxima por saída	100 mA	Limite de carga de corrente indicado por saída.
Frequência de comutação DC	11 Hz	Frequência especificada para comutação DC.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado.

Precisão e desvios
Área de cobertura da histerese	< 4%	Valor informado na ficha; consultar o datasheet para as condições de referência.
Imunidade máxima à iluminação externa	10 klx no objeto	Limite informado para iluminação externa no objeto.

Tempos e frequência
Frequência de medição	33 Hz	Frequência de medição informada.
Tempo mínimo do ciclo do processo	6,4 ms	Valor mínimo indicado nos dados do produto.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital informada.
Revisão IO-Link	1.1	Revisão especificada.
Modo SIO	Sim	Permite operação no modo SIO, conforme a ficha.
Padrão SDCI	IEC 61131-9	Padrão indicado nos dados do produto.
Tipo de transferência	COM2 (38,4 kBaud)	Parâmetro de comunicação informado.
DeviceID	372	Identificador informado para configuração IO-Link.

Conexões elétricas
Conexão elétrica	1 × M12; codificação A; 4 contatos	Tipo e configuração de conexão especificados.

Condições ambientais e robustez
Temperatura ambiente de operação	−25 a 60 °C	Faixa de temperatura especificada.
Grau de proteção	IP65 e IP67	Graus de proteção declarados; a instalação deve respeitar as condições do fabricante.
Resistência a choques	DIN EN 60068-2-27: 50 g, 6 choques / 11 ms, meio seno (x, y, z)	Condição de ensaio indicada na ficha.
Estabilidade de vibração	DIN EN 60068-2-6: 10 g (10 a 55 Hz), 120 min por eixo (x, y, z)	Condição de ensaio indicada na ficha.
Norma EMC	EN 60947-5-2	Norma informada para compatibilidade eletromagnética.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado na ficha.
Dimensões	56 × 18,2 × 46,8 mm	Comprimento × largura × altura, conforme dados do produto.
Peso	61 g	Peso informado no catálogo.
Material do invólucro	PA	Material informado.
Material do quadro frontal	Aço inoxidável	Material informado.
Material do painel de comando	TPU	Material informado.
Material da lente	PMMA	Material informado.

Display e vida útil
Display	Presente; unidade em cm	Recurso adicional e unidade de display indicados na ficha.
Vida útil típica	50.000 h	Valor típico informado pelo fabricante.
MTTF	151 anos	Valor informado na ficha; não deve ser interpretado como garantia de vida útil.

Identificação comercial
Marca	ifm	Fabricante/marca informada.
SKU / Part number	O5D150	Código de identificação do produto.
GTIN	4021179285599	Identificador comercial informado.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; DeviceID 372; tipo de transferência COM2 (38,4 kBaud).

• Modo SIO disponível.

• A compatibilidade com mestre IO-Link depende do suporte ao padrão e à revisão informados; validar a configuração do dispositivo no sistema.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 10 a 30 V DC; saída PNP com função antivalente abertura/fechamento. Confirmar pinagem e requisitos da entrada do controlador no datasheet antes da ligação. A conexão M12 não garante, por si só, compatibilidade elétrica com qualquer cabo ou equipamento.

Processo Não há conexão de processo especificada na ficha; o produto é um sensor óptico de distância, sem conexão mecânica de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada digital compatível com saída PNP e alimentação dentro de 10 a 30 V DC	✓	A ficha informa saída PNP e tensão de operação de 10 a 30 V DC; a pinagem deve ser conferida no datasheet.
Rede ou mestre que suporte IO-Link revisão 1.1 e a comunicação indicada	✓	O sensor tem interface IO-Link revisão 1.1 e tipo de transferência COM2 (38,4 kBaud). A integração requer configuração compatível do mestre.
Operação por entrada de comutação convencional, sem IO-Link	✓	A ficha informa disponibilidade do modo SIO.
Aplicação com distância requerida menor que 0,03 m ou maior que 2 m	✗	A distância requerida fica fora da faixa de medição especificada de 0,03 a 2 m.
Controlador que exija saída NPN	✗	A ficha especifica saída PNP, não NPN.
Instalação que demande conexão de processo mecânica específica	✗	Não há conexão de processo mecânica especificada para este sensor óptico; verificar os requisitos de montagem do sistema.

INSTALAÇÃO

Como instalar o Sensor Óptico de Distância ifm O5D150, IO-Link, 0,03 a 2 m, saída PNP

Confirme que o ponto de detecção está dentro da faixa de medição especificada e consulte o datasheet para as condições de medição.
Verifique o espaço e a orientação de montagem com o desenho dimensional, considerando a óptica lateral.
Confirme que a alimentação do circuito está entre 10 e 30 V DC e que a entrada do controlador aceita saída PNP.
Confira no datasheet a pinagem do conector M12 A de 4 contatos antes de conectar alimentação, saída ou comunicação.
Conecte o sensor ao controlador ou mestre IO-Link compatível; selecione IO-Link ou modo SIO conforme a arquitetura do sistema.
Após a montagem, valide a detecção e a comunicação no sistema e confirme que as condições ambientais permanecem dentro dos limites especificados.

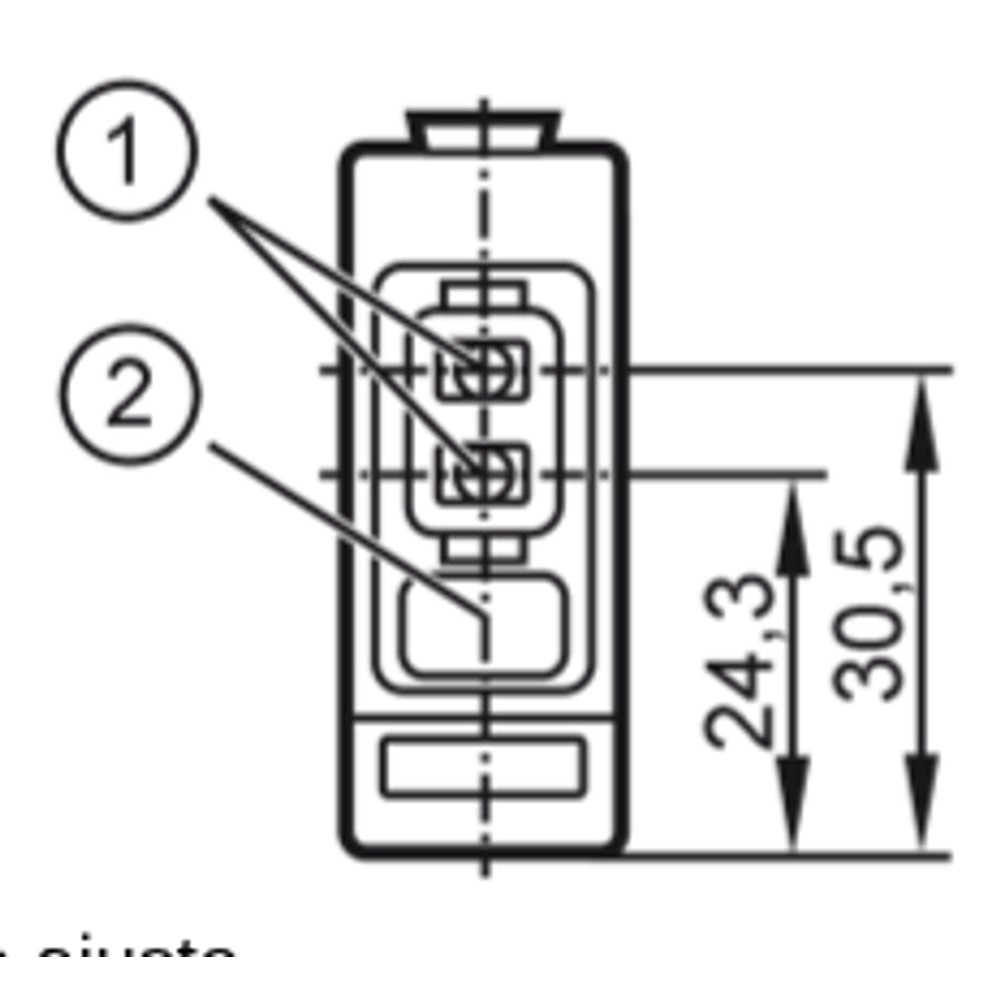

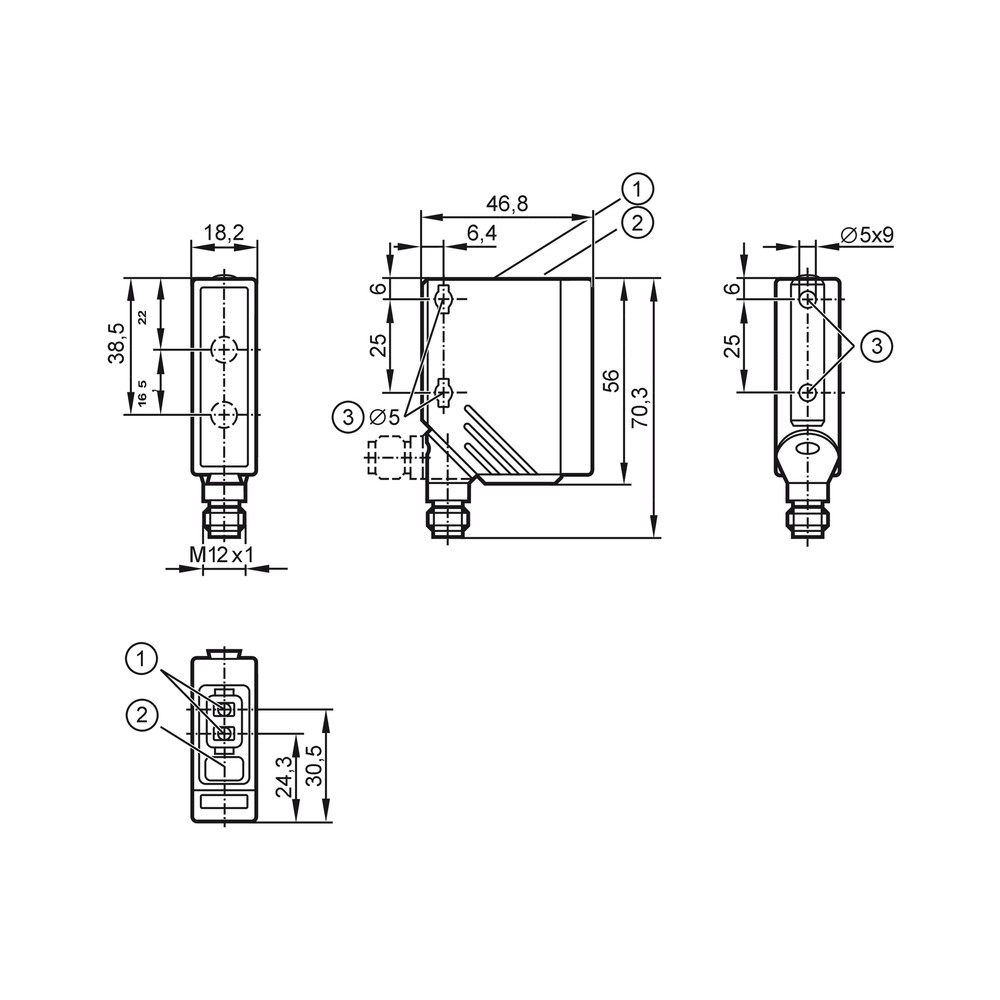

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a saída de comutação.	Entrada do controlador incompatível com PNP, alimentação fora da faixa especificada ou ligação incorreta no conector.	Meça a alimentação e confirme que está entre 10 e 30 V DC; confira se a entrada aceita PNP e valide a pinagem no datasheet.
A medição ou detecção não ocorre na distância pretendida.	Alvo fora da faixa de 0,03 a 2 m ou configuração/condição de aplicação diferente da especificada.	Meça a distância entre sensor e alvo e compare com a faixa; consulte o datasheet para as condições de medição e supressão de fundo.
O mestre não estabelece comunicação IO-Link.	Mestre ou configuração não compatível com IO-Link 1.1/COM2, ou conexão elétrica incorreta.	Verifique suporte do mestre à revisão 1.1 e COM2 (38,4 kBaud), confirme a ligação e confira o DeviceID 372 na configuração.
O funcionamento fica instável em campo.	Condição ambiental fora dos limites informados, alimentação inadequada ou interferência/condição de instalação que afeta a detecção.	Confira temperatura ambiente (−25 a 60 °C), tensão de alimentação, montagem e condições do alvo; consulte o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet O5D150 em português (Datasheet) Desenho em escala do O5D150 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o O5D150 e para que tipo de sistema serve?

É um sensor óptico de distância da ifm destinado a aplicações industriais e de automação. Pode ser integrado a sistemas com saída PNP e também oferece comunicação IO-Link.

O que vem junto com o sensor?

A ficha informa uma unidade por embalagem, mas não especifica acessórios inclusos. O array de acessórios deste anúncio está vazio.

O O5D150 funciona com um controlador que só aceita saída NPN?

A ficha especifica saída PNP, portanto não corresponde a uma entrada que exija NPN. Confirme o tipo de entrada do controlador antes da seleção.

Posso usar este modelo para medir uma distância acima de 2 metros?

Não, a faixa especificada é de 0,03 a 2 m. Para distâncias superiores, selecione um sensor cuja faixa declarada cubra a aplicação.

O sensor acende ou comuta, mas o controlador não recebe o sinal: o que verificar?

Verifique primeiro se a entrada do controlador é compatível com PNP e se a alimentação está entre 10 e 30 V DC. Confira também a pinagem M12 no datasheet.

O IO-Link não comunica; preciso trocar o sensor?

Não necessariamente. Antes de substituir, confirme que o mestre suporta IO-Link 1.1 e COM2 (38,4 kBaud), e verifique ligação e configuração do DeviceID 372.

É melhor comprar o O5D150 ou escolher outro tipo de sensor?

Escolha o O5D150 se a faixa de 0,03 a 2 m, a saída PNP e a conexão elétrica atenderem ao sistema. Se precisar de NPN ou de alcance fora dessa faixa, compare um modelo com esses requisitos explícitos.

O O5D150 acompanha cabo M12?

A ficha especifica conexão M12 A de 4 contatos, mas não informa cabo incluso. Confirme separadamente a disponibilidade do cabo e a compatibilidade de pinagem.

Como faço a instalação elétrica sem errar a pinagem?

Desenergize o circuito e consulte o datasheet do fabricante para a pinagem do conector M12 antes de ligar alimentação e sinal. Confirme também a compatibilidade da entrada com PNP.

Que cuidados devo ter com o ambiente de instalação?

Mantenha a temperatura ambiente entre −25 e 60 °C e considere os graus de proteção IP65/IP67 conforme as condições de montagem. Consulte o datasheet para confirmar requisitos ambientais específicos.

GLOSSÁRIO TÉCNICO

ToF

Princípio de medição por tempo de voo da luz, usado para determinar distância. (Ref.: princípio de medição informado para o O5D150.)

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre sensor e mestre compatível. (Ref.: IO-Link 1.1; IEC 61131-9.)

PNP

Tipo de saída que fornece sinal positivo à entrada de controle quando comutada, devendo ser compatível com o circuito receptor. (Ref.: função elétrica PNP.)

Modo SIO

Modo de operação de entrada/saída convencional disponível além da comunicação IO-Link. (Ref.: modo SIO, sim.)

IP65/IP67

Graus de proteção do invólucro declarados pelo fabricante; a adequação depende das condições de instalação. (Ref.: grau de proteção IP65 e IP67.)
