Sensor de Reflexão Difusa IFM O4H500

Pré-visualizar: O4H500 IFM - Sensor de Reflexão Difusa IFM Automação Industrial 2600mm PNP IP67

O4H500 IFM - Sensor de Reflexão Difusa IFM Automação Industrial 2600mm PNP IP67

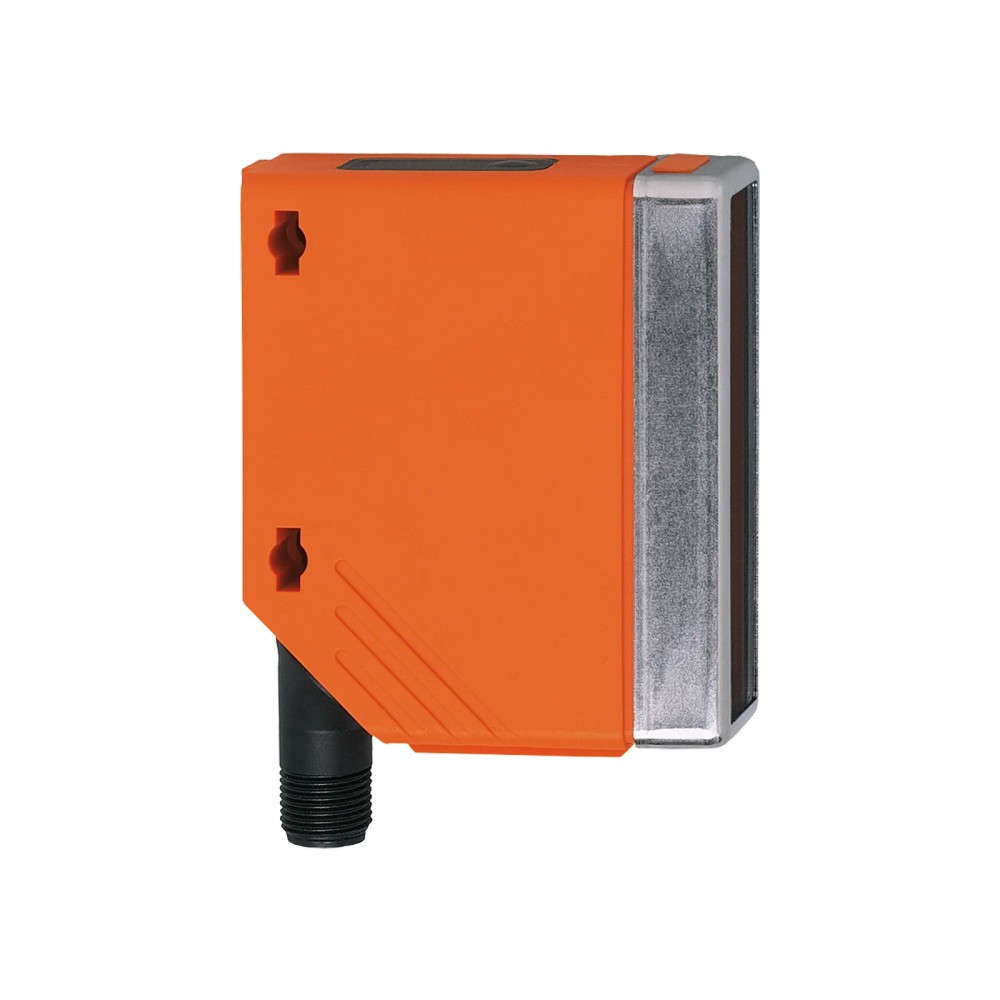

Imagem meramente ilustrativa

R$ 2.367,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O4H500
EAN: 4021179183291
NCM do produto: 85365090

Destaques do Produto Tipo de sensor...mais

Fechar menu

Saiba mais sobre: "O4H500 IFM - Sensor de Reflexão Difusa IFM Automação Industrial 2600mm PNP IP67"

Destaques do Produto

Tipo de sensor

Reflexão difusa com supressão de fundo

Saída

PNP

Alcance máximo

2600 mm para objeto branco; consulte a remissão do alvo

Alimentação

10 a 36 V DC

Conexão

M12, codificação A, 4 contatos

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de reflexão difusa IFM O4H500 com supressão de fundo, PNP, alcance máximo de 2600 mm, IP67 e conexão M12

O IFM O4H500 é um sensor fotoelétrico de reflexão difusa com supressão de fundo, destinado à detecção de objetos em aplicações industriais. Utiliza luz vermelha e possui saída PNP, com modo de comutação Claro/Escuro programável. O alcance máximo informado é de 2600 mm para objetos brancos, e o invólucro tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de funcionamento	Reflexão difusa com supressão de fundo
Alcance máximo	100 a 2600 mm; varia conforme a remissão do objeto
Saída de comutação	PNP; corrente contínua máxima constante de 200 mA
Tensão de operação	10 a 36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Modo de comutação	Claro/Escuro programável
Grau de proteção	IP67
Temperatura ambiente	-25 a 60 °C
Frequência de comutação	1000 Hz
Dimensões e massa	74,4 x 27 x 63,8 mm; 126,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção fotoelétrica de objetos em aplicações industriais que aceitem saída PNP e alimentação de 10 a 36 V DC.
Aplicações em que a supressão de fundo e o modo Claro/Escuro programável sejam adequados ao arranjo de detecção.
Instalações com conexão elétrica M12 de codificação A, 4 contatos, e condições ambientais dentro de -25 a 60 °C.

⚠ Considere outro se precisa de:

Não selecione como substituto direto de um sensor com saída NPN sem confirmar a compatibilidade da entrada do controlador; este modelo é PNP.
Não considere 2600 mm como alcance garantido para qualquer alvo: a ficha informa 100 a 900 mm para objeto preto, 100 a 1300 mm para cinza e 100 a 2600 mm para branco.
Não use fora da tensão de operação de 10 a 36 V DC ou da temperatura ambiente especificada de -25 a 60 °C.

APLICAÇÕES E USO

Detecção de objetos em sistemas de automação industrial, conforme a aplicação indicada no cadastro. A seleção do alcance deve considerar a remissão do alvo: a ficha apresenta faixas distintas para objetos pretos, cinza e brancos.
Monitoramento fotoelétrico de presença ou passagem de alvos quando a saída PNP puder ser conectada à entrada do sistema e a distância de detecção estiver dentro da faixa correspondente ao objeto. Essa aplicação é uma possibilidade inferida do princípio de reflexão difusa; validar com o alvo e a instalação reais.
Uso em ambiente cuja temperatura esteja entre -25 e 60 °C e que demande grau de proteção IP67, respeitando as condições de instalação e conexão indicadas pelo fabricante. A ficha não detalha resistência a agentes químicos ou condições específicas de lavagem.

COMO ESCOLHER

Antes de comprar o Sensor de reflexão difusa IFM O4H500 com supressão de fundo, PNP, alcance máximo de 2600 mm, IP67 e conexão M12, verifique estes pontos:

Escolha o O4H500 quando

A aplicação exigir detecção por reflexão difusa com supressão de fundo, saída PNP e modo Claro/Escuro programável, e o alcance necessário estiver dentro da faixa aplicável à remissão do objeto. Verifique também tensão, conexão M12 de 4 contatos e condições ambientais.

Avalie outro sensor quando

A entrada do sistema exigir NPN, o alvo precisar ser detectado além do alcance indicado para sua remissão, ou a instalação exigir conexão, alimentação ou condições ambientais diferentes das especificadas. Compare os dados do sensor alternativo com a entrada do controlador e a geometria real da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O4H500	Código do produto e part number informados na ficha.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179183291	Identificador comercial informado na ficha.
Aplicação	Aplicações industriais / automação industrial	Descrição de aplicação fornecida no cadastro.
Princípio de funcionamento	Sensor de reflexão difusa com supressão de fundo	Tipo de detecção especificado para o produto.
Norma EMC	EN 60947-5-2	Norma informada para compatibilidade eletromagnética.

Dados ópticos e faixa de detecção
Tipo de luz	Luz vermelha	Fonte de luz indicada na ficha.
Comprimento de onda	624 nm	Comprimento de onda nominal informado.
Alcance de detecção ajustável	Sim	A ficha indica possibilidade de ajuste do alcance.
Alcance para objeto preto	100 a 900 mm	Objeto com 6% de remissão, conforme ficha.
Alcance para objeto cinza	100 a 1300 mm	Objeto com 18% de remissão, conforme ficha.
Alcance para objeto branco	100 a 2600 mm	Objeto com 90% de remissão, conforme ficha.
Diâmetro máximo da mancha de luz	50 mm	Valor máximo informado para a mancha de luz.
Orientação da lente	Óptica lateral	Orientação indicada no cadastro técnico.

Dados elétricos e alimentação
Tensão de operação	10 a 36 V DC	Faixa de alimentação especificada.
Consumo de corrente	25 mA	Valor informado no cadastro técnico.
Classe de proteção elétrica	II	Classe indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada no cadastro técnico.
Proteção contra sobrecarga	Sim	Proteção indicada no cadastro técnico.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção especificada para a saída.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação especificado.
Modo de comutação	Claro/Escuro programável	A ficha informa modo programável.
Corrente máxima constante da saída DC	200 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Frequência de comutação DC	1000 Hz	Frequência de comutação informada.
Função Teach	Sim	Função de ajuste Teach indicada no cadastro.
Trava eletrônica	Sim	Recurso indicado na ficha.

Conexão elétrica
Conector	1 x M12, codificação A, 4 contatos	Tipo e configuração da conexão elétrica informados.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção informado para o produto.
Temperatura ambiente	-25 a 60 °C	Faixa de temperatura de operação indicada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato especificado.
Dimensões	74,4 x 27 x 63,8 mm	Comprimento, largura e altura conforme cadastro.
Massa	126,5 g	Massa informada no cadastro técnico.
Material do invólucro	PA	Material especificado para o invólucro.
Material do painel de comando	TPE	Material indicado para o painel de comando.
Material do quadro frontal	Aço inoxidável	Material indicado para o quadro frontal.
Material da lente / protetor frontal	PMMA	Material informado para a lente ou protetor frontal.
Torque máximo de aperto	< 2 Nm	Limite de torque informado na ficha.

Indicação e confiabilidade
Indicador de estado	1 LED amarelo para status de chaveamento	Indicação visual informada no cadastro.
MTTF	355 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil em campo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação industrial. Não presumir comunicação IO-Link ou outra interface digital.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Saída de comutação PNP; alimentação de 10 a 36 V DC. A corrente máxima constante da saída DC é 200 mA. Confirmar pinagem e ligação no datasheet antes de energizar.

Processo Não se aplica conexão de processo: trata-se de sensor fotoelétrico para detecção óptica, sem conexão hidráulica ou pneumática informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP, alimentação dentro de 10 a 36 V DC e conector compatível com M12 codificação A, 4 contatos	✓	A ficha especifica saída PNP, alimentação de 10 a 36 V DC e conexão M12 codificação A com 4 contatos; conferir pinagem e limites elétricos do sistema.
Entrada que exija saída NPN, sem interface ou circuito de adaptação	✗	O O4H500 é especificado com saída PNP; não há saída NPN indicada na ficha.
Detecção de objeto branco a distância dentro de 100 a 2600 mm	✓	A ficha informa faixa de detecção de 100 a 2600 mm para objeto branco com 90% de remissão; validar a instalação e o alvo reais.
Detecção de objeto preto além de 900 mm	✗	A faixa informada para objeto preto com 6% de remissão é de 100 a 900 mm.
Uso com comunicação IO-Link	✗	A ficha fornecida não especifica IO-Link nem outro protocolo de comunicação; não é possível confirmar essa compatibilidade.
Instalação em ambiente entre -25 e 60 °C e que demande proteção IP67	✓	A ficha informa temperatura ambiente de -25 a 60 °C e grau de proteção IP67; as condições da instalação devem respeitar esses limites.

INSTALAÇÃO

Como instalar o Sensor de reflexão difusa IFM O4H500 com supressão de fundo, PNP, alcance máximo de 2600 mm, IP67 e conexão M12

Confira no datasheet a pinagem do conector M12 de codificação A e identifique alimentação, saída e demais contatos antes de fazer a ligação.
Verifique se a alimentação do circuito está dentro da faixa de 10 a 36 V DC e se a entrada conectada aceita sinal PNP.
Fixe o sensor usando as dimensões e os pontos de montagem do desenho dimensional; respeite o torque máximo informado de menos de 2 Nm.
Posicione a óptica lateral diante da área de detecção e alinhe o sensor com o alvo, considerando as dimensões da mancha de luz e a distância de trabalho.
Ajuste o alcance e a função Teach conforme o procedimento do fabricante; selecione o modo Claro/Escuro necessário à lógica da aplicação.
Energize o circuito e valide a comutação com o alvo real, verificando o LED amarelo de status e o funcionamento da entrada conectada.

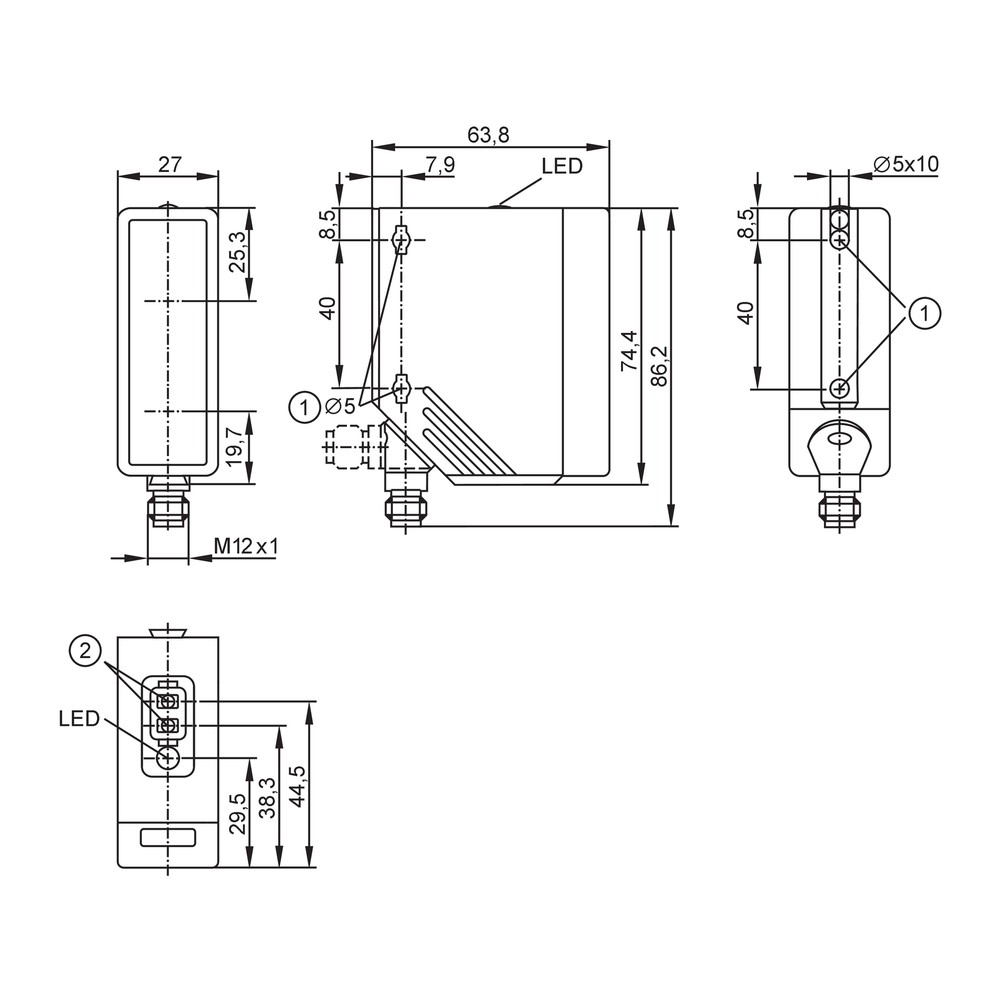

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto passa.	Alimentação fora da faixa especificada, ligação incorreta da saída PNP ou distância acima da faixa correspondente à remissão do objeto.	Meça a alimentação no conector, confira a pinagem no datasheet e teste a detecção aproximando o alvo dentro da faixa indicada para sua remissão.
A detecção varia entre objetos ou com a posição do alvo.	Diferenças de remissão, alinhamento ou distância podem alterar a condição de detecção em um sensor de reflexão difusa.	Repita o teste com o objeto real na posição de trabalho, confira a distância e o alinhamento e ajuste o alcance ou a função Teach conforme o procedimento do fabricante.
A entrada do controlador permanece em estado oposto ao esperado.	Modo Claro/Escuro configurado de forma diferente da lógica da aplicação ou incompatibilidade entre a saída PNP e a entrada utilizada.	Confira a configuração do modo de comutação e verifique se a entrada do controlador aceita PNP; consulte o esquema de ligação do fabricante.
A saída não atua de forma estável ou a proteção elétrica é acionada.	Possível curto-circuito, sobrecarga da saída ou corrente demandada acima do limite constante especificado.	Desconecte a carga e examine a fiação; confira se a corrente da carga não excede 200 mA e se a queda de tensão da saída é compatível com a entrada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do O4H500 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O4H500 e para quem ele serve?

É um sensor fotoelétrico de reflexão difusa com supressão de fundo para aplicações industriais. É indicado para sistemas que aceitem saída PNP e cuja detecção possa ser feita dentro da faixa correspondente ao objeto.

O O4H500 tem saída PNP ou NPN e qual conector usa?

A saída especificada é PNP. A conexão elétrica é M12, codificação A, com 4 contatos; confira a pinagem no datasheet antes de conectar.

O produto acompanha cabo ou outros acessórios?

A ficha do anúncio não lista acessórios inclusos. Confirme o conteúdo fornecido com o vendedor antes de planejar a instalação.

Este sensor serve para detectar objetos pretos a 2600 mm?

Não conforme a faixa indicada para objeto preto: a ficha informa 100 a 900 mm para alvo com 6% de remissão. Os 2600 mm são informados para objeto branco com 90% de remissão.

Posso ligar o O4H500 diretamente a uma entrada que exige sinal NPN?

A ficha especifica saída PNP, não NPN. Para uma entrada que exige NPN, não considere a ligação direta compatível sem validar uma interface adequada ao sistema.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Verifique primeiro a tensão de alimentação, a pinagem, a distância em relação à remissão do objeto e o alinhamento. Confira também a configuração de Teach conforme o datasheet.

O LED acende, mas a entrada do controlador não muda: qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP e a entrada do controlador ou ligação incorreta dos contatos. Compare a pinagem com o esquema do fabricante e confirme o tipo de entrada.

Devo comprar o sensor avulso ou um kit com cabo?

A ficha não informa cabo nem kit como itens inclusos. Verifique separadamente se o sistema já dispõe de um cabo M12 compatível com codificação A e 4 contatos.

Como escolho o alcance correto para minha aplicação?

Use a faixa correspondente à remissão do alvo: 100 a 900 mm para preto, 100 a 1300 mm para cinza e 100 a 2600 mm para branco. Valide a detecção com o objeto real e a geometria de montagem.

Há instruções específicas para a instalação elétrica?

Sim: consulte o datasheet do O4H500 para pinagem e esquema de ligação antes de energizar. Confira a compatibilidade da entrada com PNP e mantenha a alimentação entre 10 e 36 V DC.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio em que o sensor detecta a luz refletida pelo próprio objeto; a faixa depende da remissão do alvo. (Ref.: tipo de sensor e faixas por remissão)

Supressão de fundo

Recurso indicado para a detecção que reduz a influência do fundo conforme o princípio e os ajustes previstos pelo fabricante. (Ref.: característica especial)

PNP

Tipo de saída de comutação que deve ser compatibilizado com a entrada elétrica do controlador. (Ref.: função elétrica)

Remissão

Proporção de luz refletida pelo alvo, usada na ficha para especificar faixas distintas para objetos pretos, cinza e brancos. (Ref.: 6%, 18% e 90% de remissão)

IP67

Grau de proteção informado para o invólucro; consulte a documentação do fabricante para as condições e limites de aplicação. (Ref.: grau de proteção IP67)
